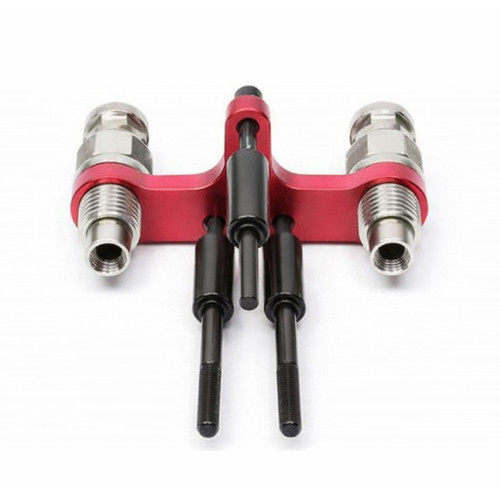

Съемник форсунок BMW N20/N55 ShiningBerg 113120 - 113120
Код товара: 113120-ES
- Цена: 1 505 грн.
-
Краткие характеристики
Производитель
ShiningBerg
Страна
Китай

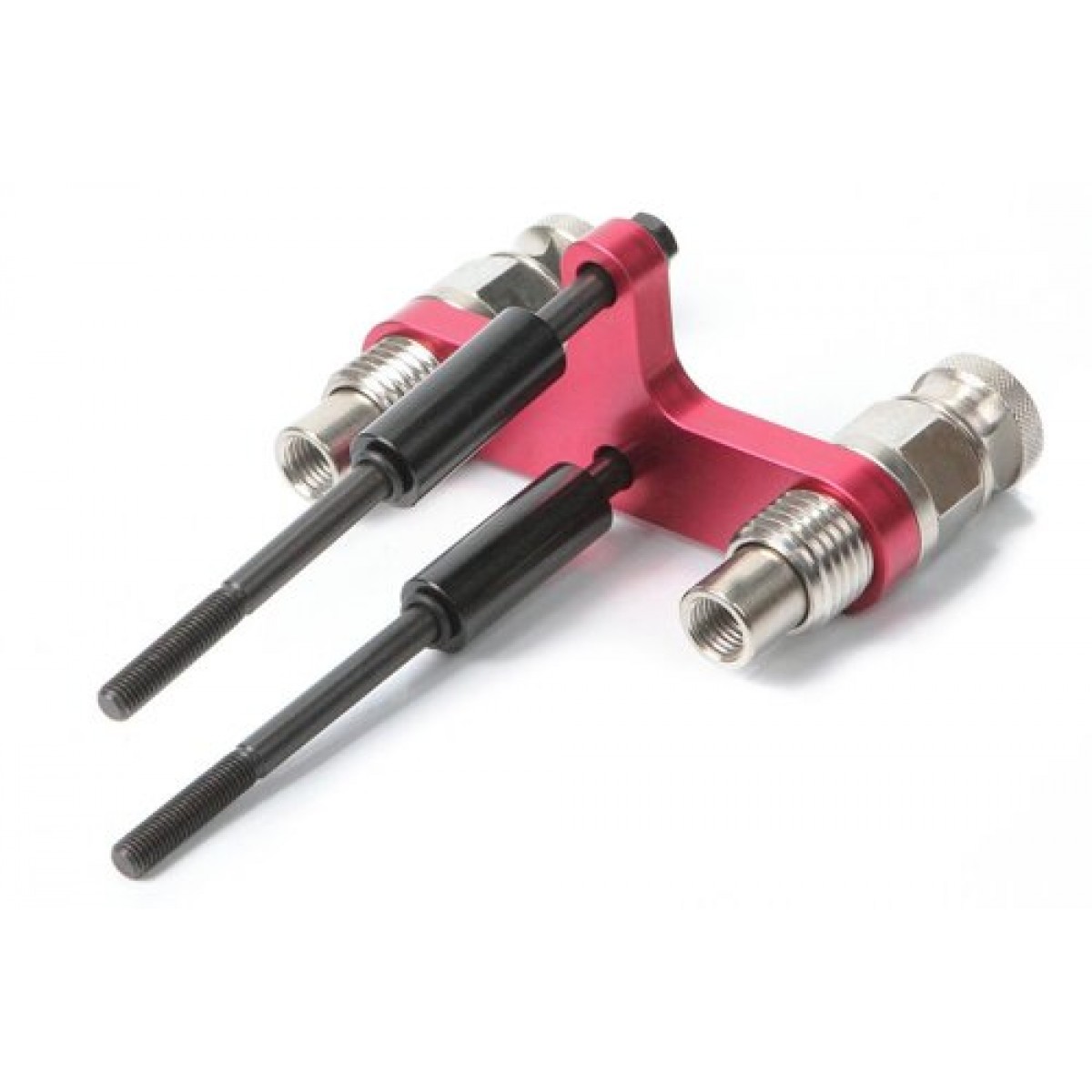

Специальный инструмент ShiningBerg 113120 предназначен для снятия (заклинивания форсунок) и установки форсунок в моделях BMW с бензиновыми двигателями с кодами двигателей N20, N26 и N55.
- Коды двигателей: бензиновые двигатели BMW N55 3,0л, N26 2,0л, N20 1,6л и 2,0л.
- Эквивалент BMW OEM 13 0320.
| ИНСТРУКЦИИ |
| Снятие инжектора: Поскольку в различных конфигурациях двигателя используются различные способы получения доступа и отсоединения топливопроводов, проводки и т.д., обратитесь к документации по обслуживанию производителя, прежде чем пытаться извлечь инжектор. Отключите аккумулятор (снимите отрицательную клемму). Снимите крышку двигателя, катушки зажигания, разъемы проводов на форсунках, провода заземления и т.д. См. раздел Инструкции изготовителя конкретной модели по демонтажу топливопроводов инжектора. |
 |
| 1. Обратитесь к рисунку 1. Первый освободить установочный винт A ; затем отпустите винт B (прижим C может наклониться, если винт B будет выпущен первым). 2. Снимите C. 3. Снимите инжекторы, потянув с головки цилиндров. 4. Если снято больше форсунки, отметьте форсунки, чтобы их можно было установить в исходное положение цилиндра. |
| Процедура удаления застрявшего инжектора (ов): |
 |
| 1. Используйте инструмент 9G0128 F для удаления застрявших форсунок. 2. Обратитесь к рисунку 2: слегка смажьте две выдвижные резьбы на инструменте. 3. ПРИМЕЧАНИЕ. Выдвижная резьба – это левая резьба. |
 |
| 4. См. Рис. 3. Установите инструмент 9G0128 F(A) на пару форсунок. Закрепите болтами B (сначала просто вкрутите на несколько витков). 5. Вставьте вытяжную резьбу C (левую резьбу) до тех пор, пока не станет возможным привинтить гильзы инжектора D к верхней части инжекторов. Затяните гильзы форсунки D на форсунки. 6. Затяните болты инструмента B – обратитесь в сервисную документацию производителя для определения момента затягивания этих болтов. |
 |
| 7. См. Рисунок 4. Установите динамометрический ключ E на 5 Нм по часовой стрелке. 8. С помощью динамометрического ключа вместе с вороньей лапой (F) 24 мм на шестигранной головке выдвижной резьбы (C). 9. ПРИМЕЧАНИЕ: значение крутящего момента имеет решающее значение – если динамометрический ключ щелкает при извлечении инжектора, его необходимо заменить. 10. Поверните динамометрический ключ по часовой стрелке, пока инжектор не вытянется. 11. Если вы собираетесь повторно использовать инжектор, наденьте защитные колпачки на наконечник инжектора и верхнее соединение топливопровода. |
| Установка форсунки:
ПРИМЕЧАНИЕ. Инструкции по установке инжектора по повторному использованию существующих инжекторов или установке новых инжекторов приведены в сервисной документации производителя. |
 |
| 1. См. рис.. Установите инструмент 9G0128 F(A) на пару форсунок. Закрепите болтами B (сначала просто накрутите на несколько винтов). 2. Вставьте резьбу, извлекающую C (левую резьбу), пока не станет возможным привинтить гильзы инжектора D к верхней части инжекторов. Затяните гильзы форсунки D на форсунках. 3. Затяните болты инструмента B – обратитесь в сервисную документацию производителя для конкретного момента затягивания этих болтов. |
 |
| 4. См. Рисунок: Установите динамометрический ключ на 2 Нм против часовой стрелки. 5. Используя динамометрический ключ, используя насадку для гаечного ключа на 24 мм на шестигранную головку выдвижной резьбы. 6. Поверните динамометрический ключ против часовой стрелки до 2 Нм. фигура достигнута. 7. Затем удалите инструмент 9G0128 F |
 |
| 8. Установите прижимной зажим (C) с кривизной, как показано на рисунке 7. |
 |
| 9. См. Рисунок : Вытяните вручную винт зажима B. Вкрутите винт A на несколько витков (прижим C может наклониться, если сначала затянуть винт A ). 10. Смонтируйте топливопроводы к инжекторам – обратитесь к документации по обслуживанию производителя, чтобы узнать момент затягивания этих соединений топливопровода. 11. Теперь затяните винт зажима B , а затем винт A , чтобы получить информацию о моменте затяжки этих винтов, обратитесь в сервисную документацию производителя. Обратитесь к сервисной документации производителя для окончательной сборки ранее снятых компонентов и подключения к диагностической системе коррекции форсунок. |
Класс
Полупрофессиональный
Применяемость
BMW
Тип съемника
Механический
Производитель
ShiningBerg
Общие характеристики
Страна
Китай
Аналоги
