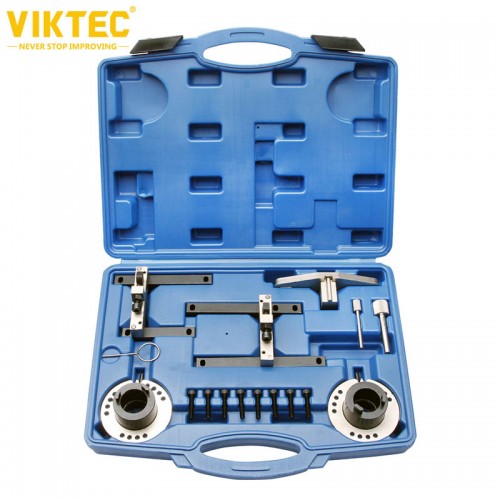

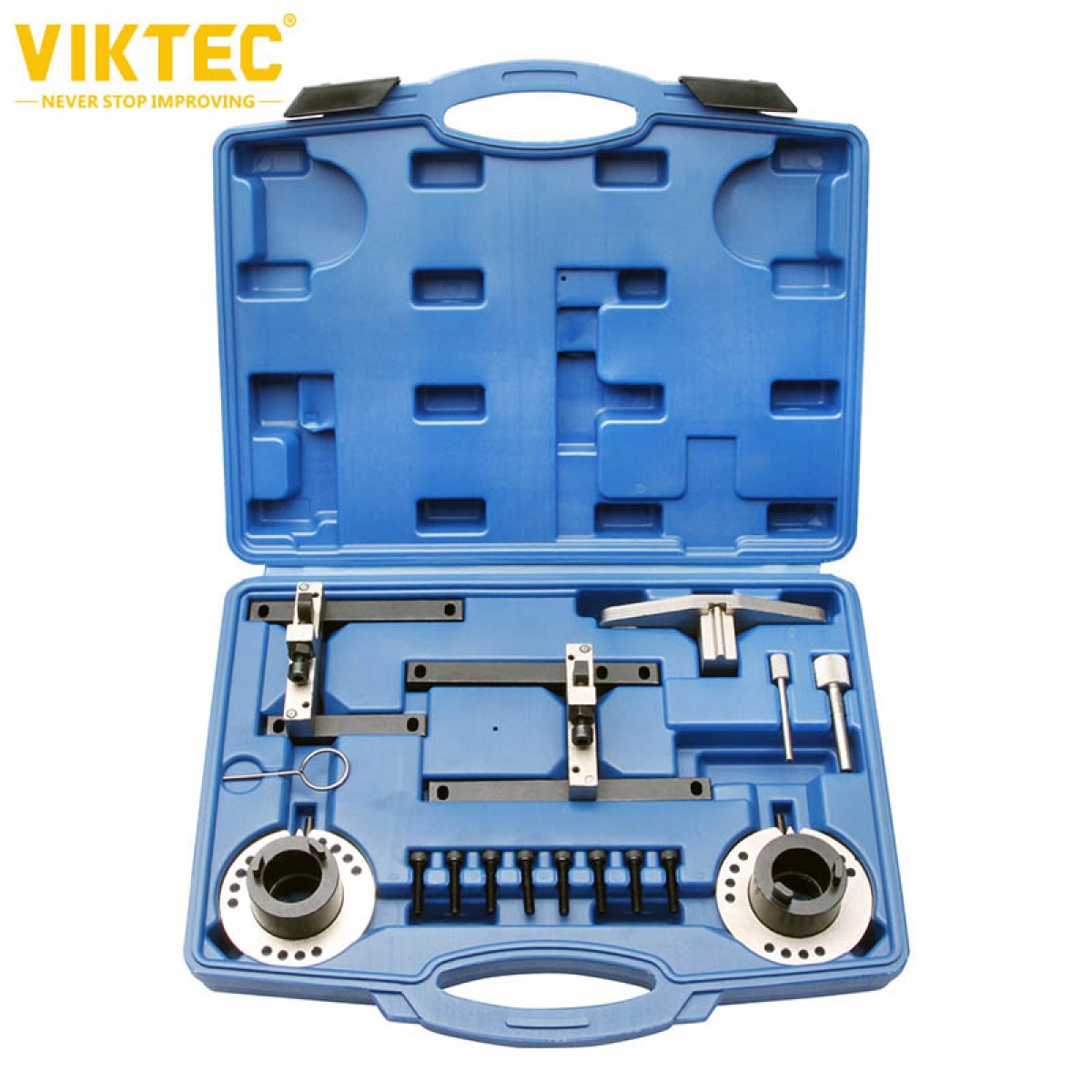

Фиксаторы ГРМ для FORD ECOBOOST 1.0 VT13104 VIKTEC - VT13104
Набор специнструмента VT13104 VIKTEC предназначен для установки и регулировки фаз ГРМ двигателей FORD 1.0 EcoBoost и 1.0 SCTi EcoBoost.
Набор специнструмента предназначен для установки и регулировки фаз ГРМ двигателей FORD 1.0 EcoBoost и 1.0 SCTi EcoBoost.
Инструмент для блокировки распределительного вала Ford 1.0 л 3-цилиндровый EcoBoost, 2 шт.
| Марка | Модель | Модификация | Год | Код двигателя |
| Ford | B-MAX C-MAX Fiesta Focus Connect Tourneo Connect Transit Connect
| EcoBoost ECOnetic
| 2012 to 2015 | M1JA SFJA SFJB M1DA M2DA P4JA P4JB XMJA XMJB M1JE M2GA |
| КОМПОНЕНТЫ |
|
|
| ПОЗИЦИЯ | OЕМ КОД | НАИМЕНОВАНИЕ |
| A | 303-1602 | Фиксатор маховика |
| B | 303-1604 | Фиксатор коленвала |
| C | 303-732 | Штифт шкива коленвала |
| D | 303-1054 | Штифт ролика натяжителя |
| E | 303-1605/2 | Инструмент для блокировки выпускного распредвала в сборе |
| F | 303-1605/1 | Инструмент для блокировки впускного распредвала в сборе |
| G | 303-1603 | Установщик сальника |
| H | 303-1277 | Штифт натяжителя 8 мм (только EcoSport) |
| I | 303-1603 | Штифт натяжителя 4 мм (не для EcoSport) |
| А-1 | 303-1606/1 | Инструмент для блокировки VCT - впуск |
| В-1 | 303-1606/2 | Инструмент для блокировки VCT - выпуск |
| ИНСТРУКЦИЯ | |
| Подготовка
| |
| Компонент А: Используется для блокировки маховика при ослаблении и затягивании болта шкива коленчатого вала. Снимите стартер и вставьте компонент A в отверстие стартера, чтобы его зуб зафиксировал маховик. См. Рис. 1 |  |
| Компонент В: Используется для установки положения коленчатого вала. Снимите заглушку с боковой стороны блока двигателя, как показано на рис. 2, и установите компонент B. Медленно поверните коленчатый вал по часовой стрелке, пока полотно коленчатого вала не коснется конца компонента B. |  |
| Компонент С: Компонент D: |  |
| Компонент E & F: Используется для блокировки распределительных валов в их положении независимо от их шкивов. Смотрите рис. 4. С уже установленным компонентом B и двигателем в ВМТ № 1 цилиндра установите компоненты E & F, затем затяните стопорные болты от руки (обозначено 1 на рис. 4). |  |
Компоненты А: Используется для настройки шкивов привода распределительного вала (VCT). Набор специальных инструментов QS10731 используется вместе с комплектом привода двигателя для сборки шкивов VCT (Variable Camshaft Timing) в их распределительные валы в ВМТ. После сборки ремня привода распределительного вала, натяжителя ремня, передней крышки, сальника и переднего шкива коленчатого вала, когда коленчатый вал и распределительный вал все еще заблокированы на ВМТ, установите компоненты A и B, как показано, и затяните болты (1) до 10 Нм. Поверните впускной и выпускной инструмент против часовой стрелки, чтобы удалить люфт. Затяните крепления VCT (2) с правильным моментом, как описано в инструкциях OEM. Смотри фиг.1 и 2. |  |
| Компонент G: Примечание Соблюдайте последовательность затяжки и моменты затяжки болтов передней крышки. |  |
