Приспособление для фиксации распредвалов (BMW M52TU, M54, M56) JTC 1309 - 1309 JTC

Name: Приспособление для фиксации распредвалов (BMW M52TU, M54, M56) JTC 1309
Brand: JTC
SKU: 1309 JTC
Price: 11778 UAH
Availability: PreOrder

Производитель: JTC

Доступность: Предзаказ

Артикул: 1309 JTC

Код товара: 1309 JTC

Цена: 11 778 грн.
Условия аренды
Кол-во

0 отзывов0

Бесплатная доставка по Киеву от 3000 грн

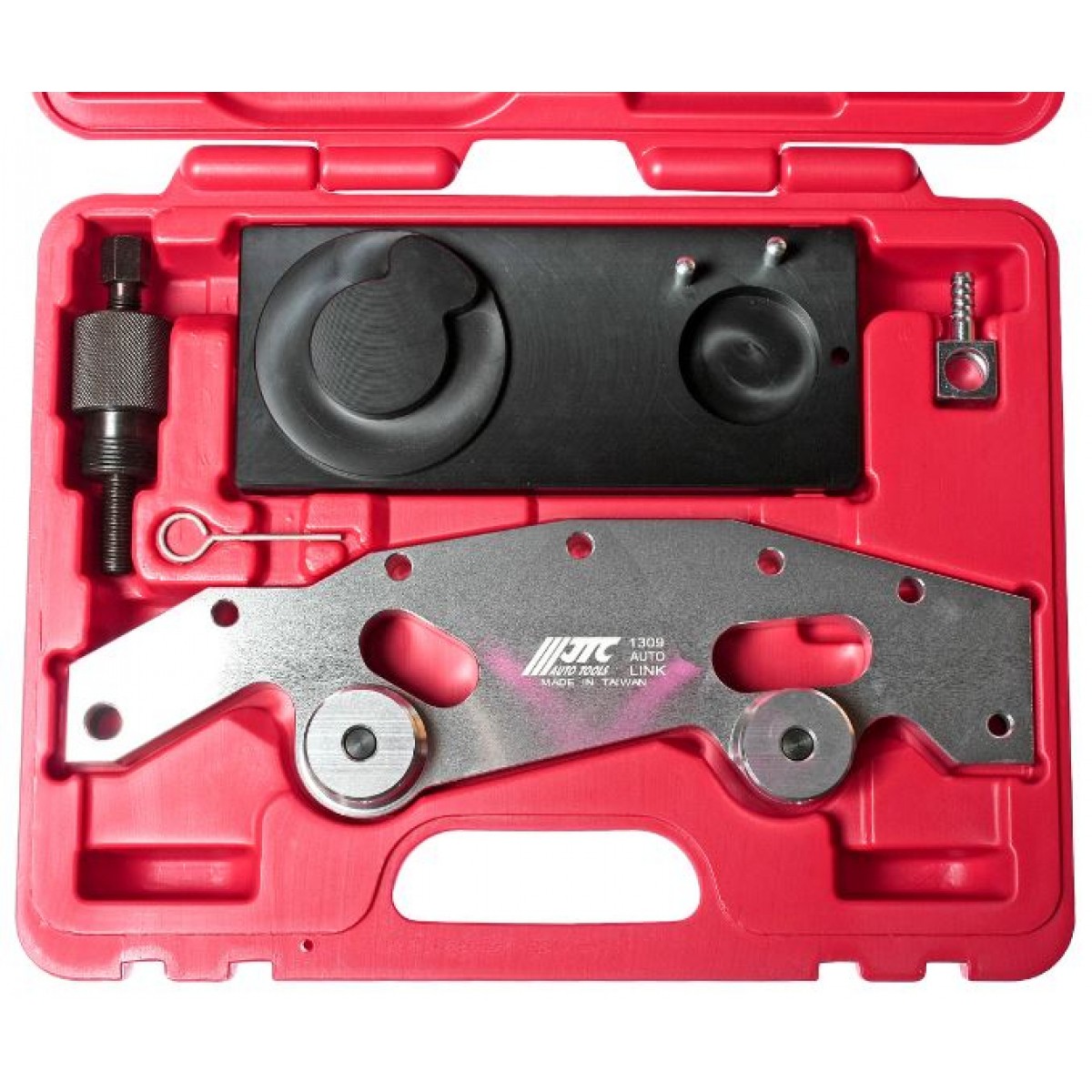

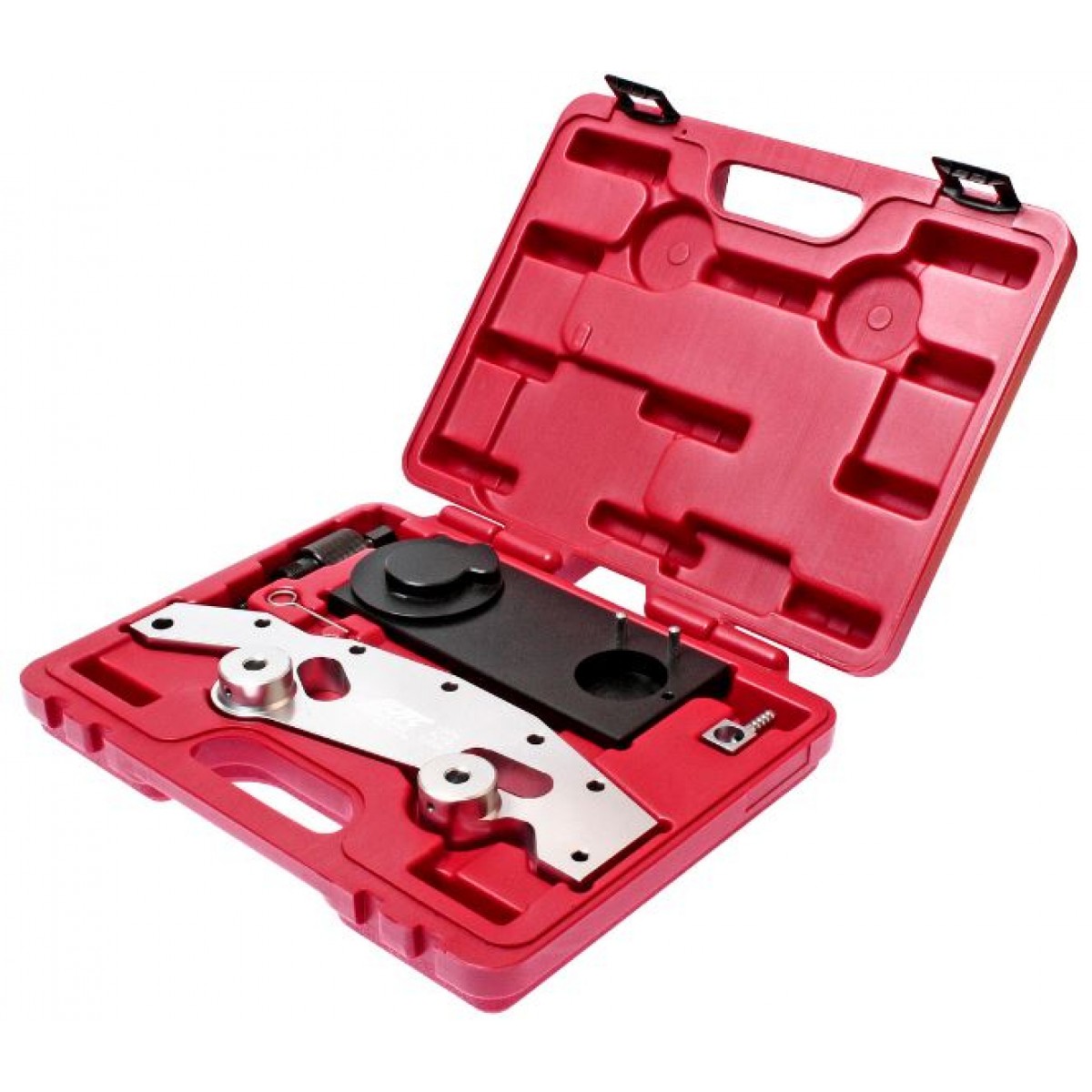

Набор для установки и блокировки двигателей BMW Vanos. Включает в себя установочный кронштейн для распределительных валов времени, 2 стопорных штифта натяжителя цепи, вторичную звездочку, инструменты Vanos для проверки и предварительного натяжения первичной цепи.

Применение: BMW 528i, X5, E46, Z3, Z4, 325, 525 с двигателями M52, M54 и M56

КОМПЛЕКТАЦИЯ

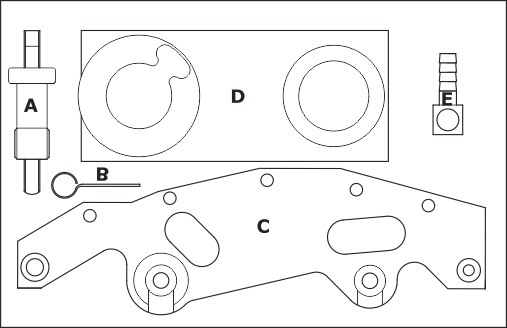

ПОЗИЦИЯ	ОЕМ КОД	НАИМЕНОВАНИЕ
А	11 4 220	Имитатор гидравлического натяжителя первичной цепи
В	11 3 292	Фиксатор натяжителя вторичной цепи
С	11 6 150	Регулировочная пластина для установки фаз газораспределения
D	11 6 180	Фиксатор шестерен вторичной цепи
E	11 3 450	Штуцер для сжатого воздуха. Необходим для проверки функционирования системы Vanos

ПРИМЕНЯЕМОСТЬ

МАРКА	МОДЕЛЬ	КУЗОВ	КОД ДВИГАТЕЛЯ	ГОД ВЫПУСКА
BMW	320i \| 323i \| 328i Coupe	E46	20 \| 25 \| 28 6S 2 (M52)	1998-2001
	520i \| 523i \| 528i	E39	20 \| 25 \| 6S 4 28 6S 2 (M52)	1998-2001
	728i	E38	28 6S 2 (M52)	1998-2002
	Z3 2.0i \| 2.8i		20 6S 4 \| 28 6S 2 (M52)	1999-2003
	Z3 2.2i \| 3.0i		22 6S \| 30 6S 3 (M54)	2000-2003
	X5 3.0i	E53	30 6S 3 (M54)	1999-2007
	320i	E46	22 6S 1	2000-2007
	520i	E39	22 6S 1	2000-2003
	520i	E60 \| 61	22 6S 1	2003-2005
	325i \| Compact	E46	25 6S 5	2000-2007
	330i	E46	25 6S 5	2000-2007
	525i \| 530i	E39	25 6S 5 \| 30 6S 3	2000-2003
	525i \| 530i	E60 \| 61	25 6S 5 \| 30 6S 3	2003-2005
	730i	E65 \| 66	30 6S 3	2002-2005
	X3 3.0	E83	30 6S 3	2003-2007
	Z4 2.5 \| 3.0	E85	25 6S 5 \| 30 6S 3	2003-2006

ИНСТРУКЦИЯ

BMW представила систему Twin VANOS (с переменным управлением клапаном) на 6-цилиндровом бензиновом двигателе с двойным распределительным валом и цепным приводом. Регулировочные узлы VANOS установлены на обоих распределительных валах (впускной и выпускной) и должны быть переустановлены для выравнивания с распределительными валами при настройке газораспределения двигателя после замены цепи и т. д.

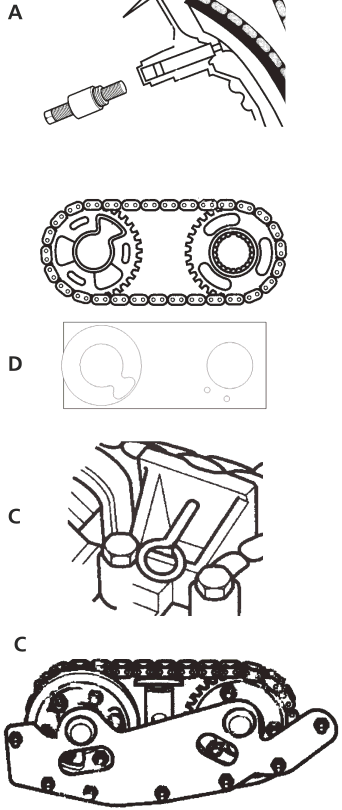

1. Снимите натяжитель цепи газораспределительного механизма и вставьте на его место инструмент (A) для предварительной нагрузки на натяжную шину, применяя момент затяжки 0,7 Нм.
2. Отвинтите напорную трубку масла к блоку лопастей и вставьте инструмент для проверки блока VANOS (E) и подключите подачу сжатого воздуха для создания давления в блоке VANOS на 2–8 бар.

ПРЕДУПРЕЖДЕНИЕ. При подаче сжатого воздуха некоторое количество масла может вытесняться из блока VANOS. Накройте устройство подходящей тканью. Возможно, что распределительные валы не будут в правильном положении, когда двигатель выключен.

3. Подключив подачу сжатого воздуха, поверните двигатель не менее чем на два оборота в нормальном направлении вращения и верните в положение, в котором лепестки распределительного вала впускного и выпускного распределительных валов первого цилиндра обращены друг к другу.
4. Проверьте положение газораспределения двигателя, установив стопорный штифт маховика и установочную пластину распределительного вала в сборе из соответствующего набора инструментов( QS10616 / 908G3 F ).

ПРИМЕЧАНИЕ. Узел установочной пластины распределительного вала должен полностью опираться на поверхность головки цилиндров для правильного положения газораспределительного механизма.

5. Теперь блок VANOS можно удалить.
ОБРАТИТЕ ВНИМАНИЕ, что винты за заглушками имеют левую резьбу.
6. Следуйте инструкциям производителя до полного снятия звездочек и цепи.

7. Для переустановки звездочек и цепи требуются следующие инструменты
8. Инструмент предварительного натяжения цепи привода ГРМ (A) устанавливается после крепления звездочки выпускного распредвала и цепи.
9. Установите вторичный натяжитель.

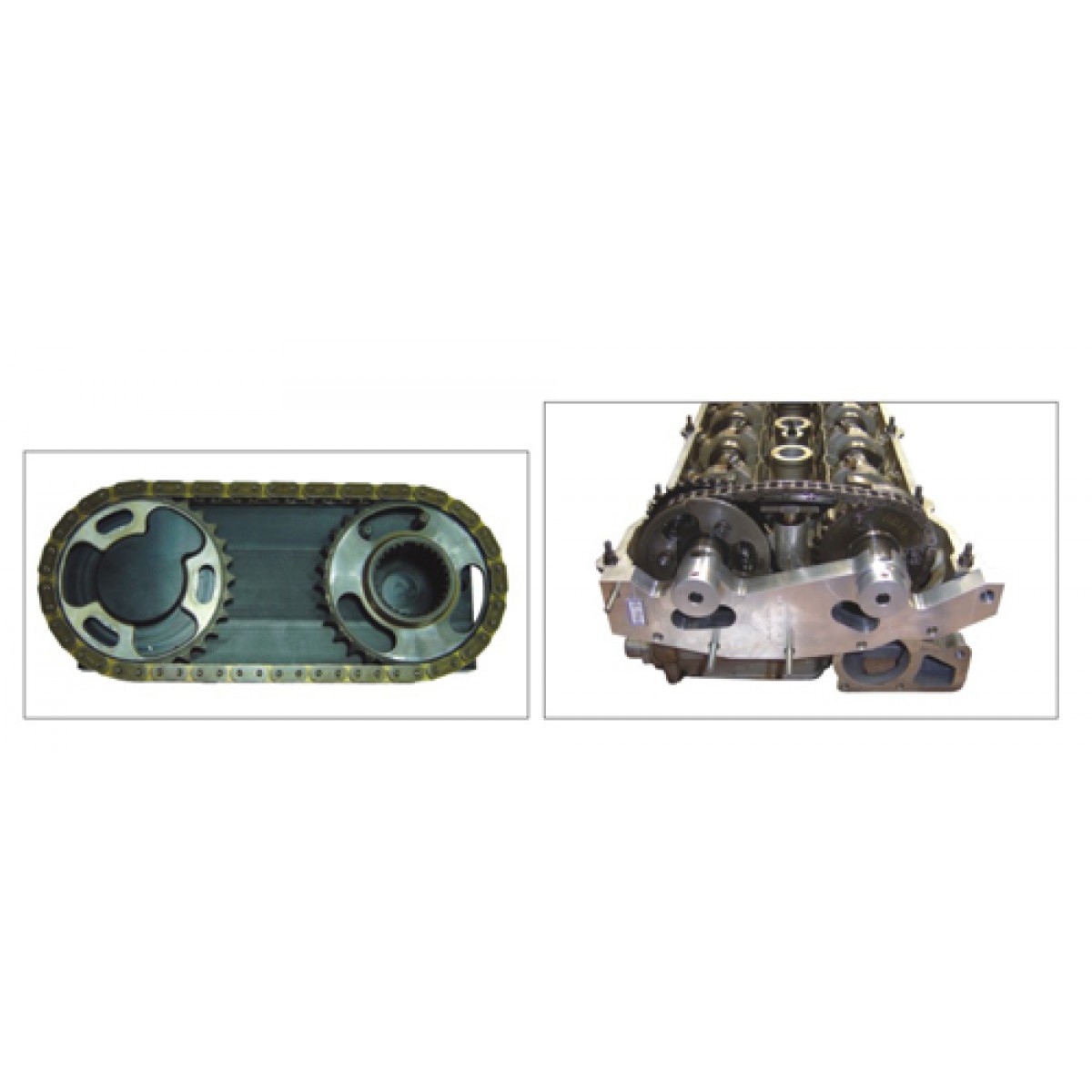

10. Совместите звездочки распределительного вала с вторичной цепью в правильном положении, используя инструмент выравнивания звездочек распределительного вала (D).
11. Проверьте, чтобы зазоры между зубьями со стороны впуска совпали друг с другом.
12. Убедитесь, что шестерня датчика правильно выровнена с головкой цилиндров.
13. Вытяните зубчатый вал со стороны выпуска как можно дальше.
14. Установите и отпустите палец вторичного натяжителя (B).
15. Положение распредвала устанавливается с помощью инструмента (С)
16. Винты и гайки затягиваются в два этапа, как указано.
17. Установите натяжитель цепи газораспределительного механизма.
18. Снимите все центрирующие инструменты и поверните коленчатый вал на два оборота.
19. Убедитесь, что двигатель находится в верхней мертвой точке (ВМТ) на цилиндре № 1.
20. Установите блок VANOS, используя крепежные детали с левой резьбой.

Свернуть

Внимание! Правила использования спец инструмента для ГРМ:

Фиксаторы ГРМ - это высокоточный инструмент, предназначенный исключительно для точной фиксации валов в необходимом положении при замене ремня или цепи ГРМ, регулировке фаз и других сервисных операциях. Их основная задача - обеспечить корректное позиционирование в соответствии с требованиями производителя двигателя.

Важно понимать, что фиксаторы не являются силовым инструментом. Они не предназначены для удержания шкивов или шестерен при откручивании или затяжке болтов. Использование фиксаторов в качестве упора для срыва крепежа может привести к их деформации, потере точности или полному выходу из строя. Даже незначительное искривление влияет на правильность установки фаз и может стать причиной серьезных повреждений двигателя.

Для удержания шкивов, звездочек и шестерен во время демонтажа или монтажа необходимо применять специальные удерживающие ключи и фиксирующие приспособления, рассчитанные именно на силовые нагрузки. Это отдельная категория инструмента, изготовленная с учетом высоких крутящих моментов и обеспечивающая безопасную работу без риска повреждения точного оснащения.
