Видеоэндоскоп автомобильный TESLONG NTS500B, Ø5 мм, L=1 м, двойная камера, IPS 5″, HD - NTS500B-1м

Видеоэндоскоп автомобильный TESLONG NTS500B, Ø5 мм, L=1 м, двойная камера, IPS 5″, HD

Описание

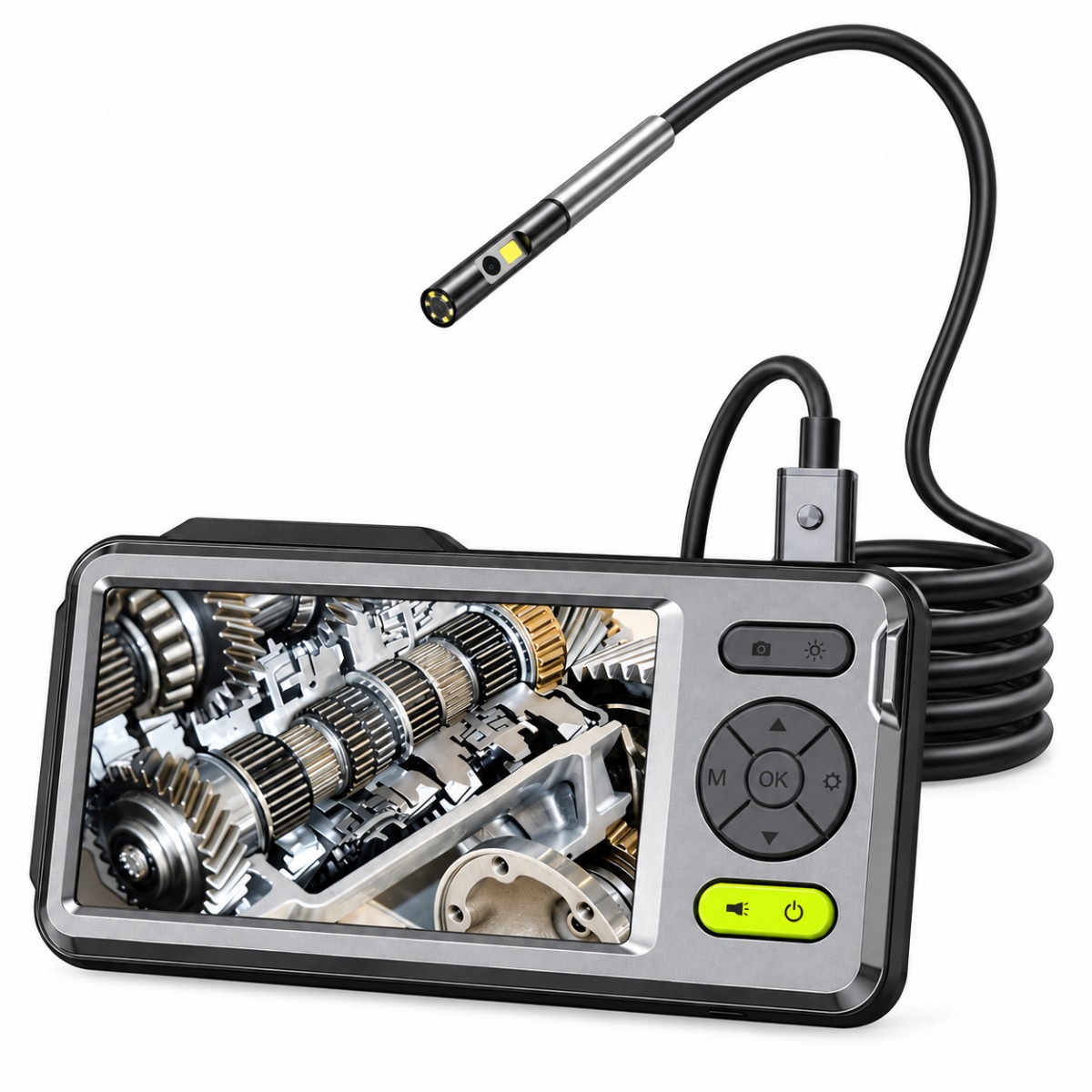

TESLONG NTS500B — цифровой автомобильный видеоэндоскоп с двумя камерами, 5-дюймовым цветным IPS-монитором и полужестким зондом длиной 1 м. Предназначен для визуального осмотра труднодоступных мест без полной разборки узлов и механизмов.

Зонд диаметром 5 мм оснащен фронтальной и боковой камерами (FrontView + SideView). Боковая камера расположена под углом 90° к оси зонда, поэтому мастер может переключать направление обзора без извлечения камеры. Это особенно удобно при проверке стенок цилиндров, поршней, клапанов и внутренних полостей.

Полужесткий кабель позволяет задавать зонду нужное направление, а встроенная подсветка помогает осматривать затемненные участки. Зонд имеет степень защиты IP67, тогда как монитор защищен от дождя и брызг, но не предназначен для погружения в воду.

Прибор поддерживает фотографирование, видеозапись, запись голосовых комментариев через встроенный микрофон и воспроизведение звука через динамик. Для хранения материалов предусмотрена карта MicroSD 32 ГБ. Аккумулятор емкостью 3500 мА·ч обеспечивает приблизительно 5–6 часов автономной работы в зависимости от условий использования.

Преимущества

• Двойная камера — фронтальный и боковой обзор без извлечения зонда.
• Диаметр 5 мм — доступ к узким технологическим отверстиям.
• IPS-монитор 5″ — удобный просмотр изображения в реальном времени.
• Полужесткий зонд L=1 м — направляемое перемещение внутри механизмов.
• Встроенная подсветка — осмотр темных полостей.
• IP67 для зонда — защита от пыли и воды в пределах стандарта.
• Фото- и видеозапись — документирование результатов диагностики.
• Микрофон и динамик — запись комментариев и воспроизведение материалов.
• Съемный зонд — возможность замены совместимого кабеля.
• Аккумулятор 3500 мА·ч — автономная работа.
• Жесткий кейс — хранение и транспортировка.

Применение

• Осмотр цилиндров двигателя через свечные отверстия.
• Проверка поршней, клапанов и стенок цилиндров.
• Выявление нагара, загрязнений и видимых повреждений.
• Диагностика скрытых полостей автомобиля.
• Осмотр вентиляционных каналов и трубопроводов.
• Контроль труднодоступных механизмов без полного демонтажа.
• Использование на СТО, в мастерских и при технических осмотрах.

Как правильно пользоваться видеоэндоскопом

1. Перед началом работы проверьте целостность зонда, кабеля, камеры и разъема. Не используйте зонд с поврежденной изоляцией, перегибами или деформированным наконечником.
2. Подключите зонд к монитору, включите прибор и проверьте изображение обеих камер и работу подсветки.
3. Перед введением зонда определите маршрут осмотра. Убедитесь, что отверстие достаточно по диаметру, а внутри нет движущихся, острых или чрезмерно горячих деталей.
4. Придавайте полужесткому кабелю плавную форму. Не делайте резких изломов, узлов или перегибов возле наконечника и разъема. Не пытайтесь силой выпрямить или согнуть жесткие участки.
5. Вводите зонд медленно, без чрезмерного нажима. Если ощущается сопротивление, остановитесь, немного отведите зонд и измените направление. Не проталкивайте камеру силой.
6. Используйте фронтальную камеру для обзора перед зондом, а боковую — для проверки стенок и поверхностей сбоку. Переключайте камеры с помощью органов управления монитора.
7. Регулируйте подсветку в соответствии с условиями осмотра. Чрезмерная яркость на блестящих поверхностях может создавать блики.
8. Для документирования дефектов делайте фотографии или записывайте видео. При необходимости добавляйте голосовые комментарии через встроенный микрофон.
9. После завершения осмотра осторожно извлеките зонд, не вытягивая кабель с усилием и не допуская его зацепления за внутренние детали.
10. Очистите наконечник и кабель от загрязнений мягкой салфеткой. Не погружайте монитор в воду, не используйте агрессивные растворители и не складывайте кабель с резкими перегибами.
11. Перед хранением высушите зонд, уложите кабель свободными кольцами и поместите прибор в защитный кейс.

Особенности использования при диагностике двигателя

• Перед введением зонда заглушите двигатель, дождитесь охлаждения деталей и исключите возможность случайного запуска.
• Проверьте, что отверстие достаточно для прохождения камеры Ø5 мм с учетом всех выступов наконечника.
• Не вводите зонд в работающий двигатель или вблизи движущихся деталей.
• Не прикасайтесь камерой к горячим поршням, клапанам, выпускным элементам и другим нагретым поверхностям.
• Не допускайте зажатия кабеля поршнем, клапаном или другим механизмом.
• Для осмотра стенок цилиндра используйте боковую камеру, плавно изменяя положение зонда без силового нажима.
• Не используйте зонд как крючок, рычаг или инструмент для извлечения деталей.
• Не вращайте зонд с чрезмерным усилием, если его наконечник зафиксирован или зажат.

Важные правила эксплуатации

• Зонд полужесткий, но не предназначен для резких перегибов, скручивания или многократного заламывания в одном месте.
• Особенно осторожно обращайтесь с участками возле камеры и разъема: они могут повреждаться от чрезмерного изгиба.
• Не тяните прибор за кабель зонда.
• Не допускайте ударов и падения наконечника камеры.
• IP67 относится к зонду, а не к монитору. Защита от воды не означает устойчивости к бензину, кислотам, растворителям и другим агрессивным жидкостям.
• Не используйте прибор в средах с риском воспламенения или взрыва без соответствующего разрешения производителя.
• Не превышайте допустимую рабочую температуру зонда, указанную в инструкции.
• Не подключайте и не отсоединяйте зонд с усилием; берегите контакты разъема.
• Перед укладкой в кейс очищайте и высушивайте зонд.

Характеристики

• Производитель: TESLONG
• Модель: NTS500B
• Артикул: NTS500B-1м
• Тип: цифровой видеоэндоскоп
• Количество камер: 2 шт.
• Направления обзора: фронтальное и боковое (90°)
• Диаметр зонда: 5 мм
• Длина зонда: 1 м
• Тип зонда: полужесткий, съемный
• Дисплей: цветной IPS, 5″
• Разрешение дисплея: 854×480 пикселей
• Разрешение фото: до 1920×1080 пикселей
• Разрешение видео: 1280×720 или 1920×1080 пикселей
• Формат фото: JPG
• Формат видео: MOV
• Глубина резкости фронтальной камеры: приблизительно 30–100 мм
• Глубина резкости боковой камеры: приблизительно 20–50 мм
• Защита зонда: IP67
• Защита монитора: от дождя и брызг, без погружения
• Карта памяти: MicroSD 32 ГБ
• Микрофон: встроенный
• Динамик: встроенный
• Аккумулятор: литий-ионный, 3500 мА·ч
• Автономность: приблизительно 5–6 часов
• Зарядка: USB Type-C
• Подсветка: встроенная
• Гарантия на прибор (монитор): 12 месяцев
• Гарантия на зонд: 3 месяца

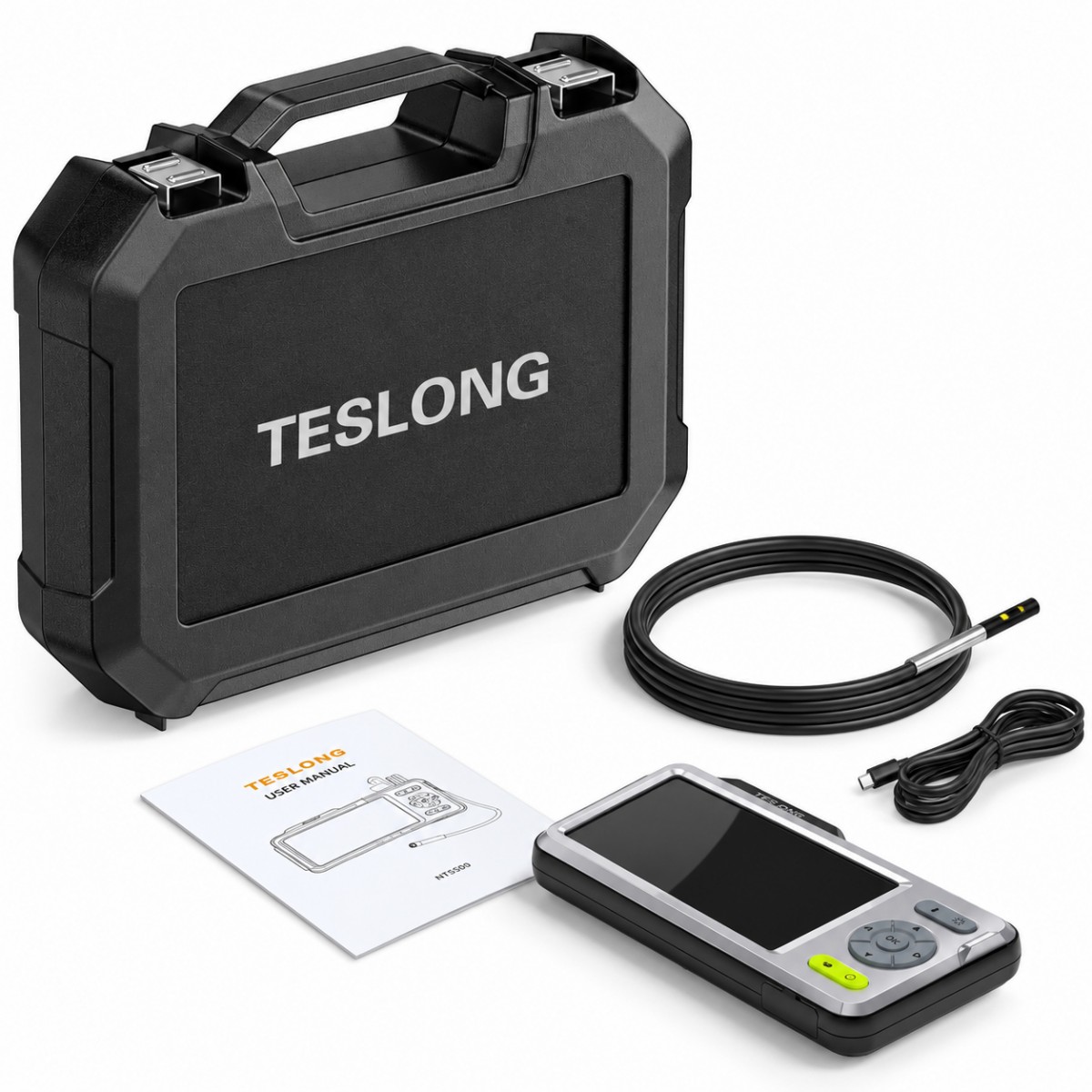

Комплектация

• Монитор TESLONG NTS500B — 1 шт.
• Съемный зонд с двумя камерами, L=1 м — 1 шт.
• Карта памяти MicroSD 32 ГБ — 1 шт.
• Кабель USB Type-C — 1 шт.
• Кронштейн для монитора — 1 шт.
• Жесткий пластиковый кейс — 1 шт.
• Инструкция пользователя — 1 шт.

Гарантийные условия

Гарантия на основной прибор (монитор) составляет 12 месяцев, на зонд с камерами — 3 месяца.

Гарантийное обслуживание распространяется на подтвержденные производственные дефекты при соблюдении правил эксплуатации. Механические повреждения, изломы, сильные перегибы, разрывы кабеля, повреждения разъемов или наконечника вследствие неправильного использования не являются производственными дефектами и не подлежат бесплатному гарантийному устранению.

Перед началом работы обязательно ознакомьтесь с инструкцией производителя. Соблюдение правил введения, изгибания, очистки и хранения зонда помогает предотвратить преждевременное повреждение кабеля и камеры.
