Комплект для центровки дисков сцепления - VT01539

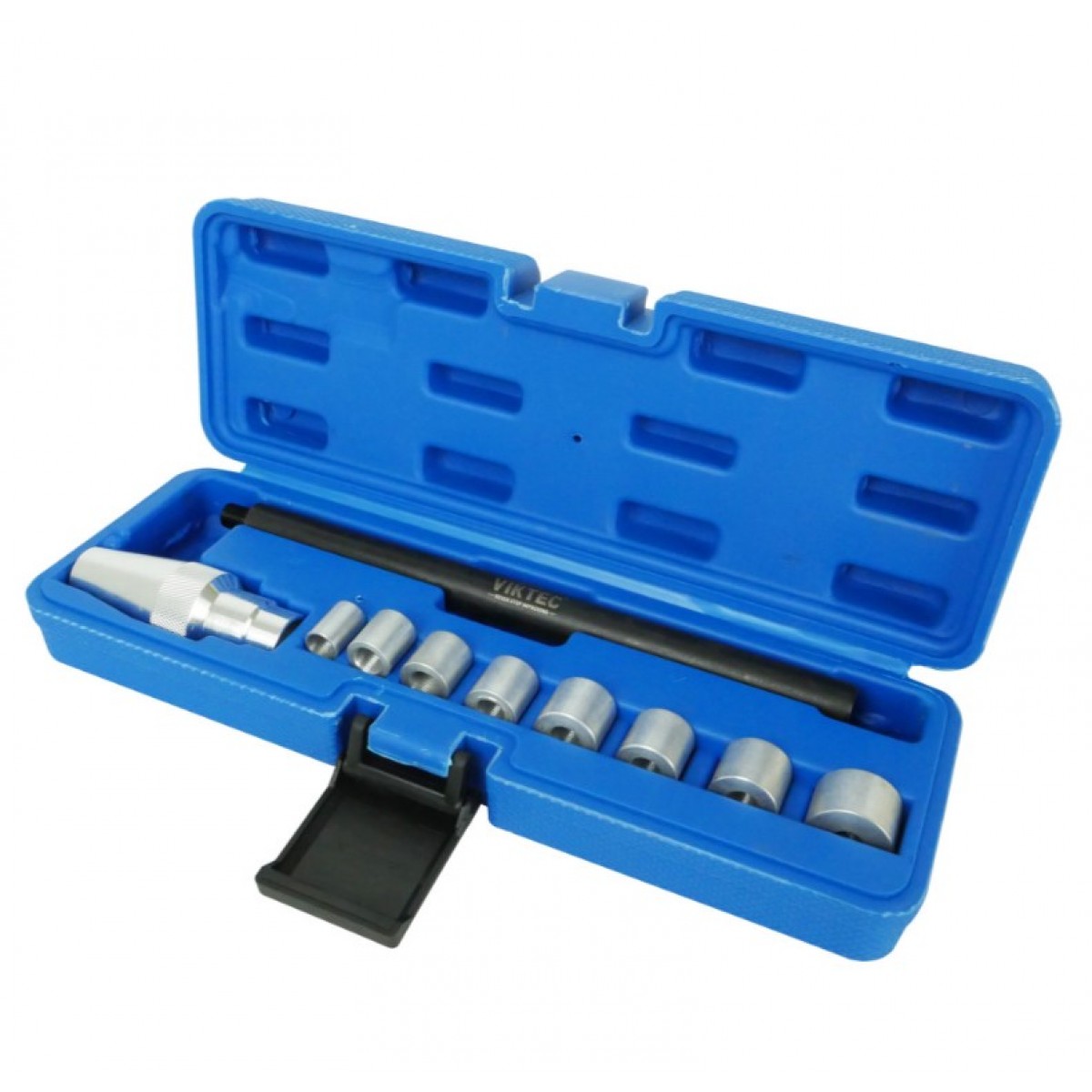

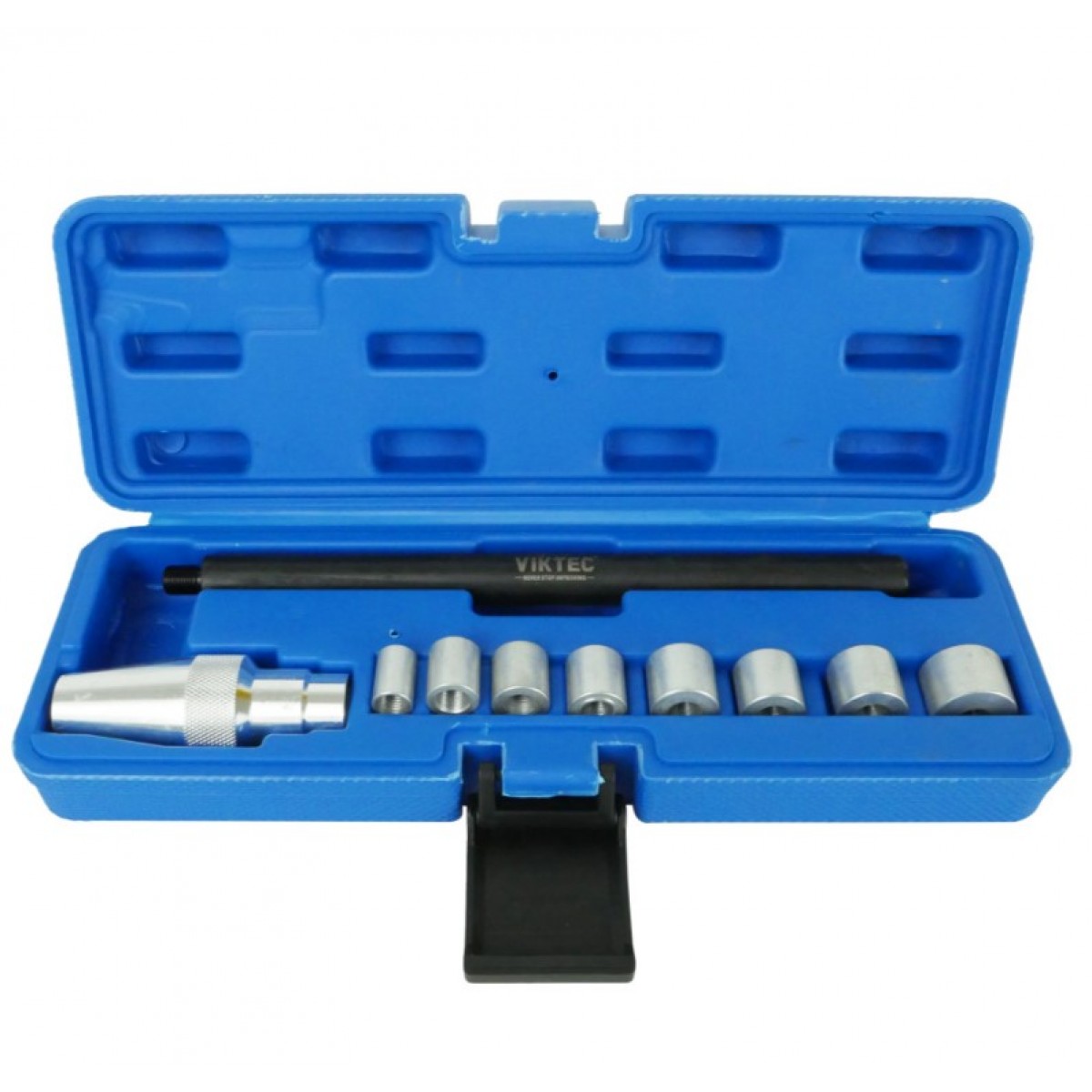

Комплект для центровки дисков сцепления VIKTEC VT01539

Описание:

• Применяется для центрирования дисков сцепления на большинстве легковых и легких грузовых автомобилях, а также для тракторов.
• Обеспечивает аккуратную установку диска сцепления цанговым захватом в направляющую втулку или подшипник.
• Размеры: 8 адаптеров размерами от 11 мм до 25 мм.

Комплектация:

• Направляющий штифт – 1 шт.
• Конусная втулка – 1 шт.

Технические характеристики:

• Направляющий штифт
• Общая длина 233 мм.
• Длина штифта без резьбы 220 мм.
• Диаметр штифта 16 мм.
• Диаметр резьбы 9 мм.
• Длина резьбы 13 мм.

Адаптеры:

1. Адаптер 11,0 х 17 мм
2. Адаптер 15,0 х 17 мм
3. Адаптер 16,5 х 17 мм
4. Адаптер 17,0 х 17 мм
5. Адаптер 19,0 х 17 мм
6. Адаптер 20,0 х 17 мм
7. Адаптер 20,5 х 17 мм
8. Адаптер 25,0 х 17 мм

• Конусная втулка
• Общая длина 82 мм.
• Диаметр (А) 180 мм.
• Диаметр (В) 210 мм.

Порядок работы:

1. Выберите адаптер, наиболее соответствующий центральной втулке. Закрутите его на направляющий штифт.
2. Вставьте собранный штифт в центральную втулку.
3. Установите диск сцепления на штифт и закрепите на конусной втулке.
4. Переместите собранное сцепление к маховику и отцентрируйте по болтовым отверстиям.
5. Наживите все крепёжные болты.
6. Закручивайте болты постепенно и поочерёдно, согласно заводской спецификации, чтобы максимально избежать несоосность.
