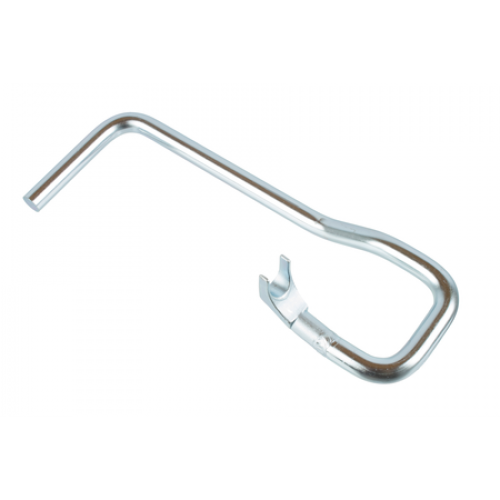

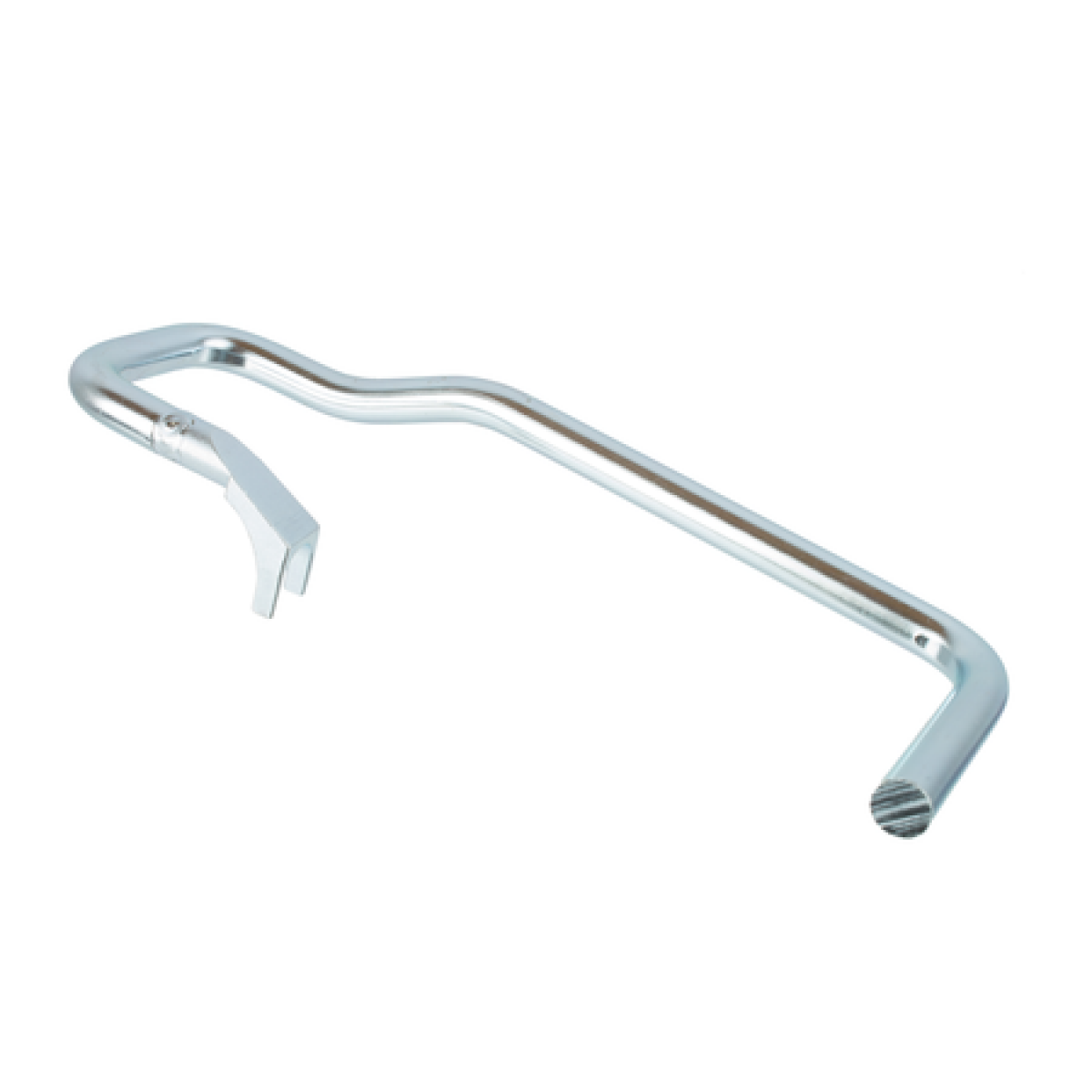

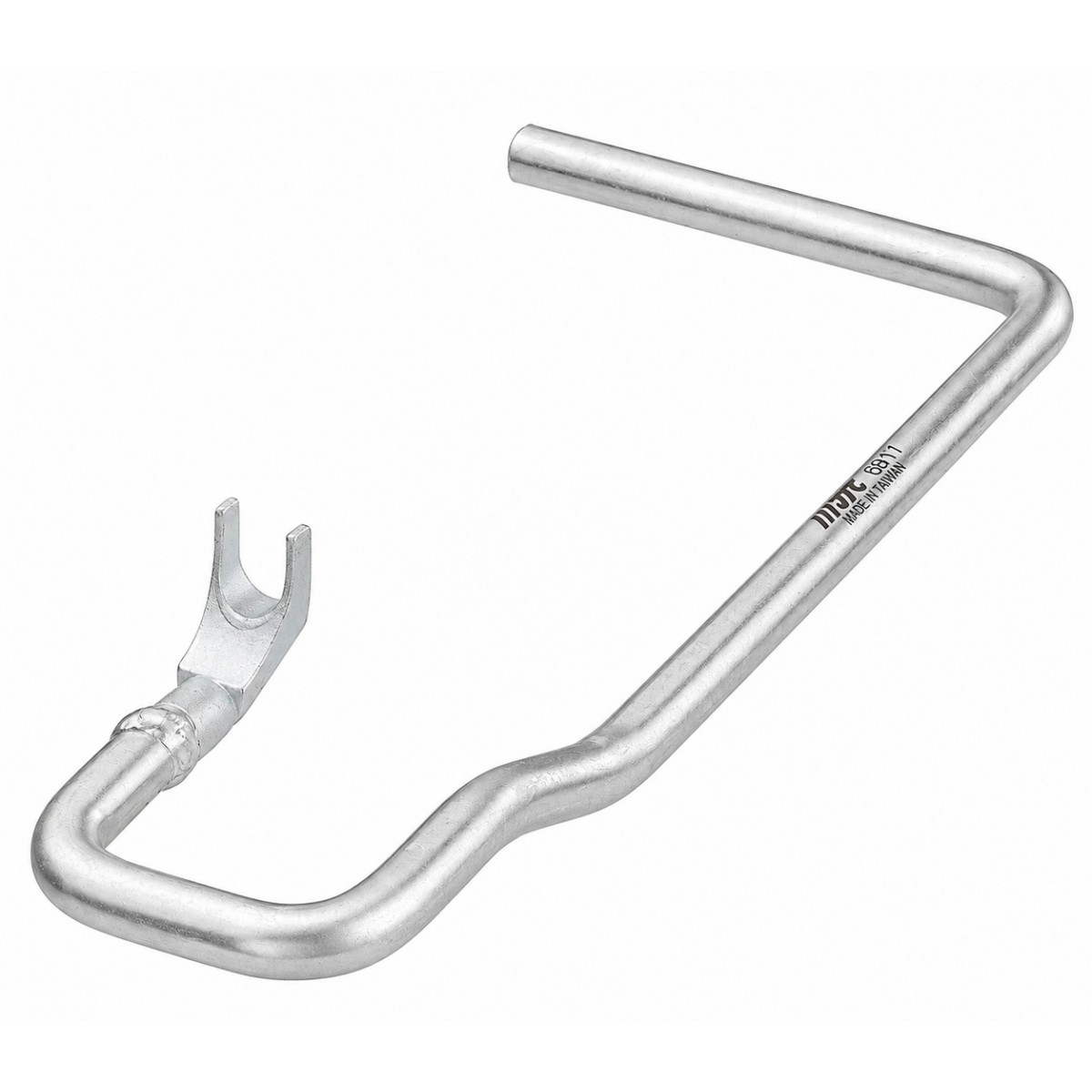

40136 6917 JTC Предназначен для отделения толкателя усилителя тормоза от самой педали педали тормоза.
Примененяется на авто: AUDI Q5 2009>.
Оригинальный номер: T40136.
Порядок работы при снятии толкателя:
Отсоединение педали тормоза от усилителя тормозов
Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
t
Съёмник -T40136-
–
Нажать на педаль тормоза в направлении усилителя тормозов и удерживать её в таком положении.
1 -
Педаль тормоза
2 -
Шток
3 -
Фиксирующие выступы
–
Установить съёмник (6917 JTC)-T40136- и оттянуть его к сиденью водителя, удерживая педаль тормоза нажатой (при выполнении этой операции педаль не должна отодвигаться назад). При этом отжимаются фиксаторы -3- в гнезде шаровой головки штока -2-.
Для наглядности проведение этой операции изображено при разобранном педальном узле.
–
Потянуть съёмник (6917 JTC)-T40136- вместе с самой педалью по направлению к сиденью водителя (Благодаря этому педаль тормоза отсоединится от сферического конца штока).
