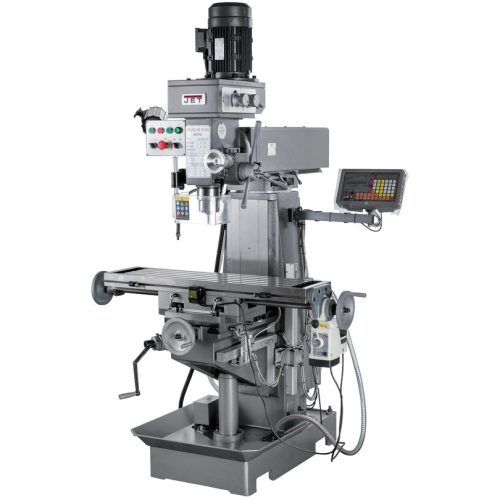

Фрезерно-сверлильный широкоуниверсальный станок по металлу JET JMD-939GV DRO

Компактный универсальный консольно-фрезерный станок с вертикальным шпинделем и устройством цифровой индикации (УЦИ). Оптимальное решение для сверления и фрезерования деталей в промышленных и учебных целях.

Описание

Станок JET JMD-939GV DRO является упрощённой модификацией модели JMD-939GHV DRO и имеет несколько отличий:

• отсутствует горизонтальный шпиндель;

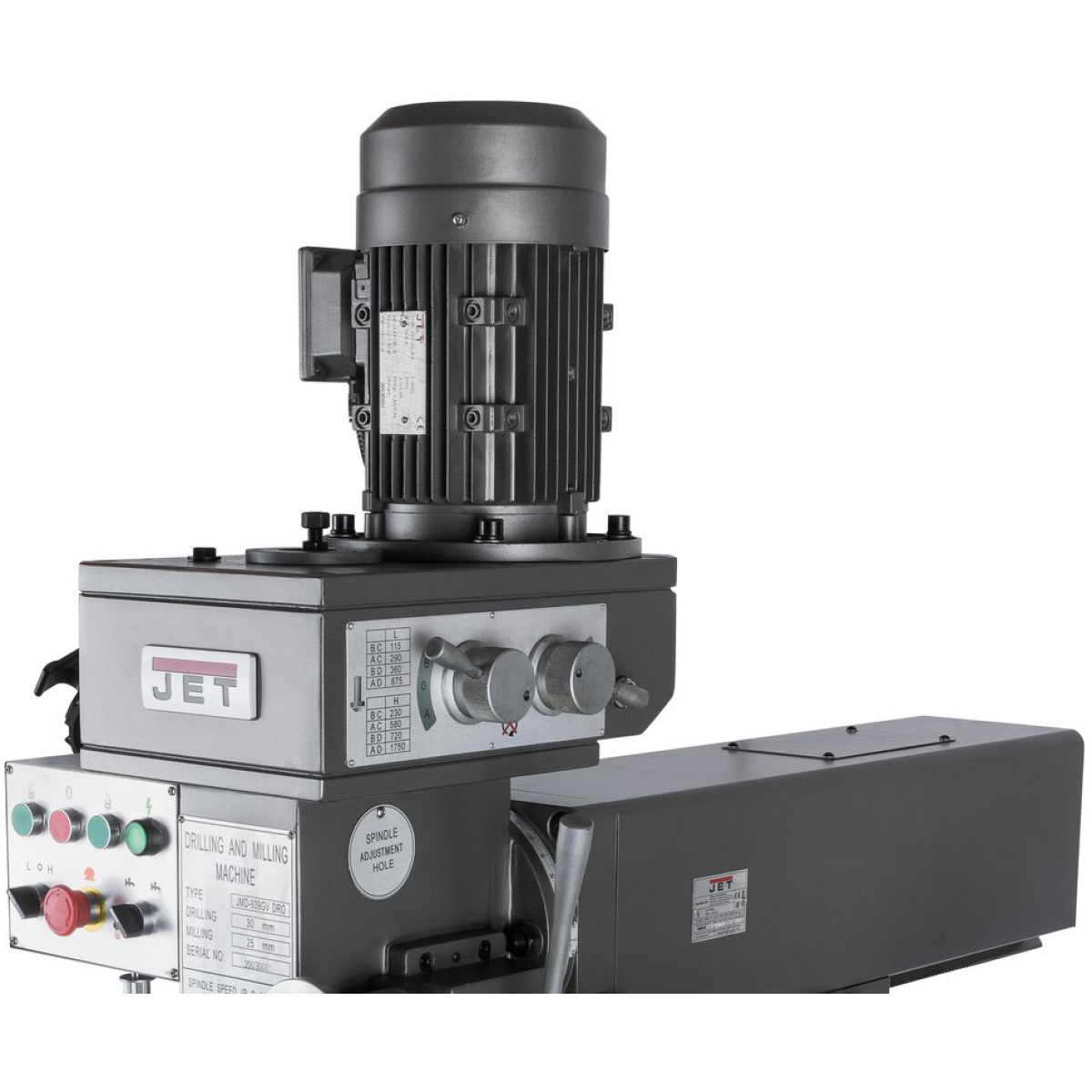

• используется механическая коробка переключения скоростей шпинделя.

Это делает модель оптимальной для предприятий, где необходимы только вертикальные операции — сверление, фрезерование и нарезание резьбы.

Может применяться на промышленных предприятиях, в многопрофильных мастерских, конструкторских бюро, учебных заведениях и исследовательских институтах.

Возможности

• Сверление отверстий в стали до Ø 30 мм

• Фрезерование концевыми фрезами до Ø 20 мм

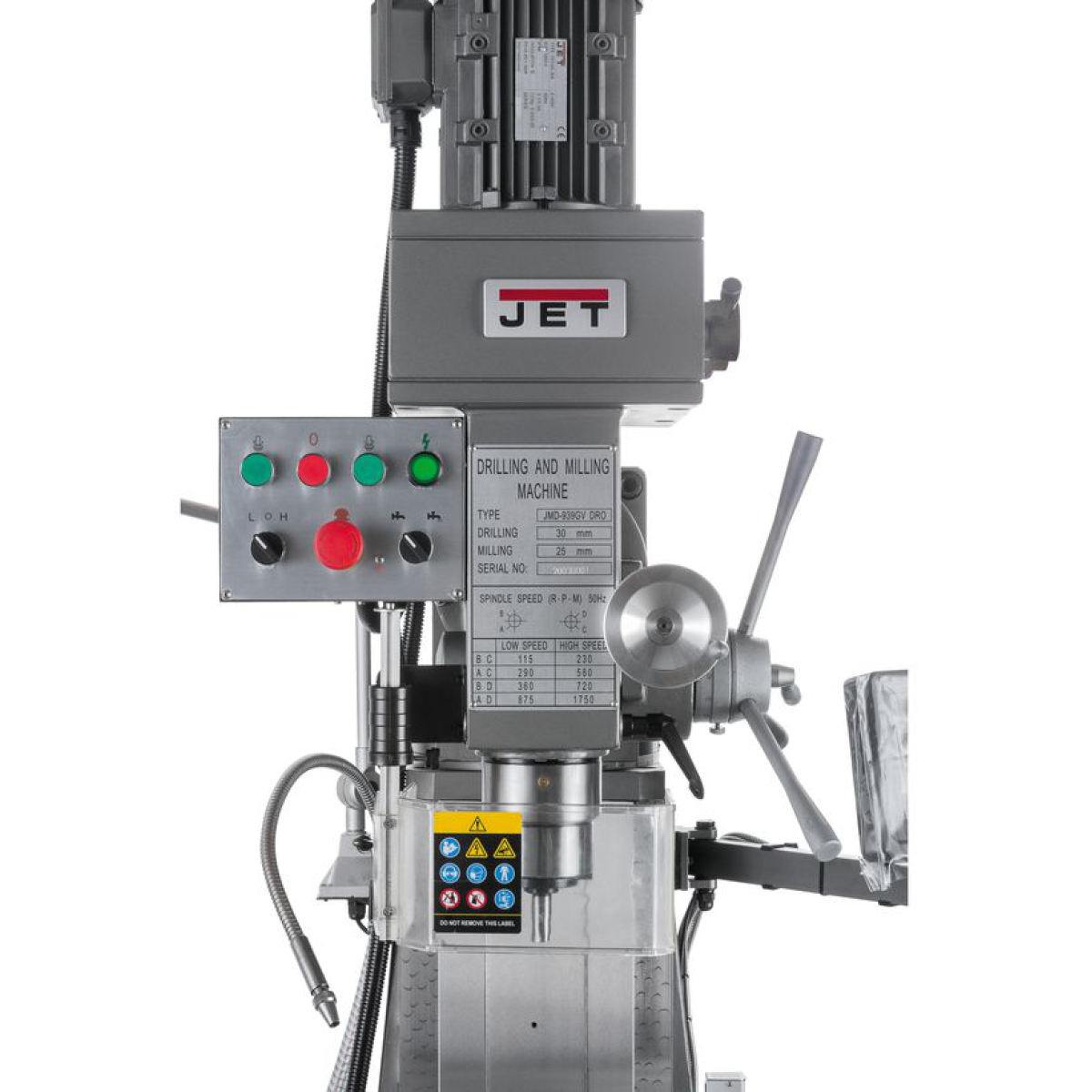

• Вертикальный шпиндель с частотой вращения 115–1750 об/мин

• Наклон головки в вертикальной плоскости ±90°

• Поворот консоли на 360°

• Функция реверса шпинделя

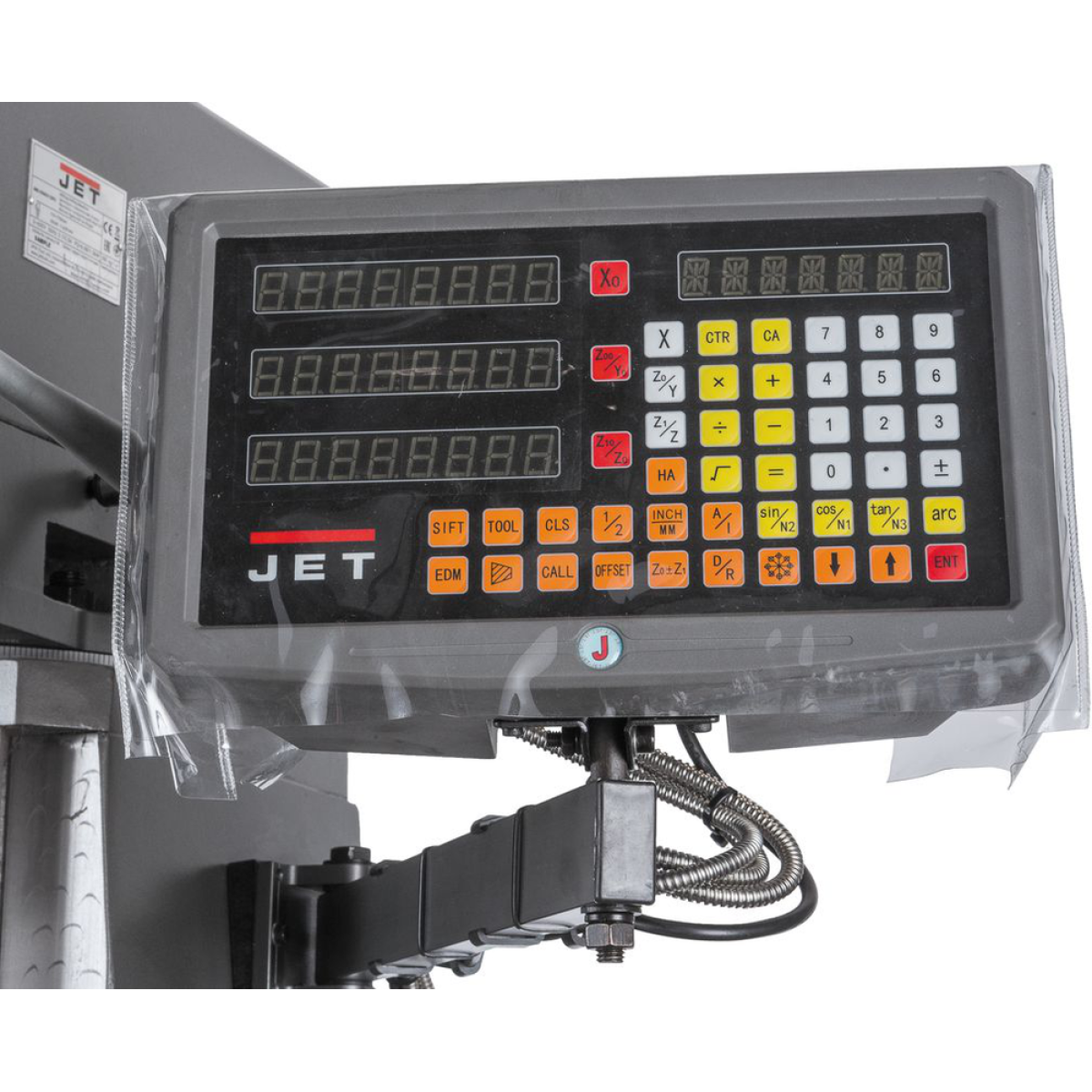

• УЦИ (Устройство цифровой индикации) по 3 осям

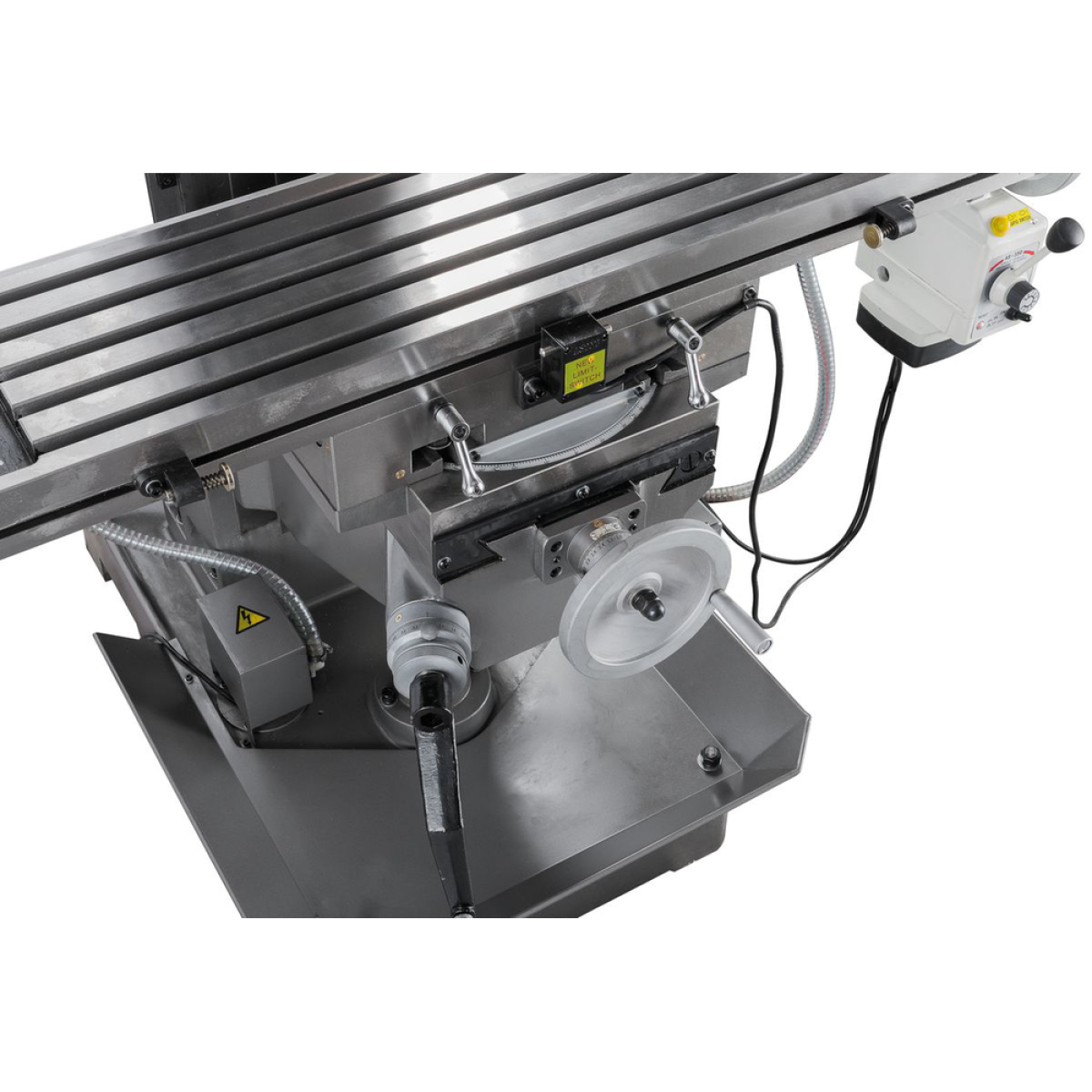

• Автоматическая подача по оси X

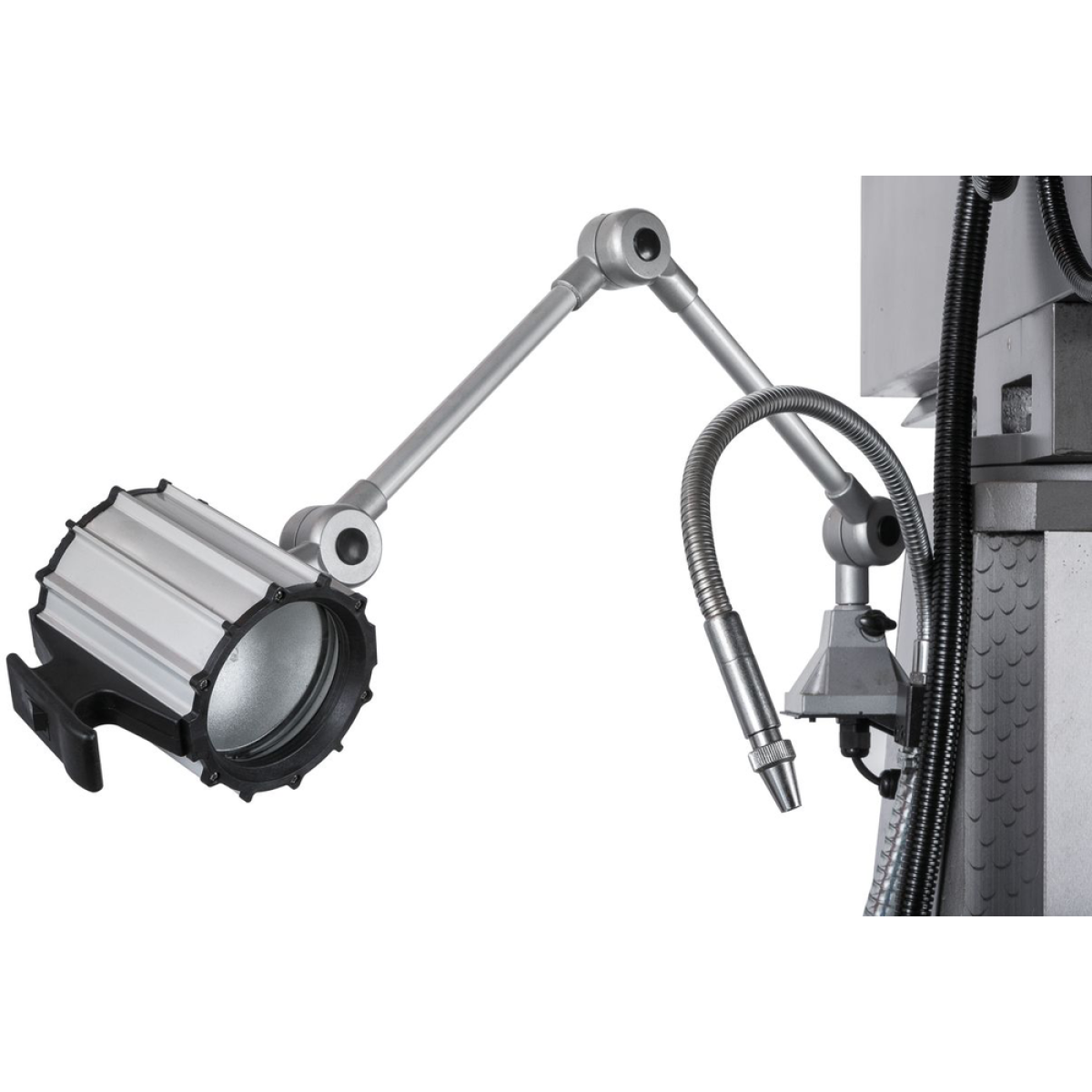

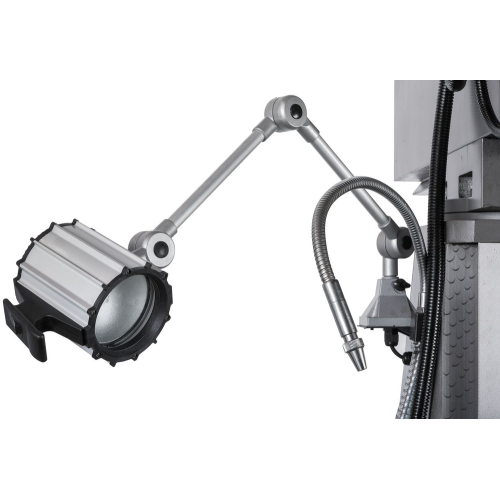

• Система подачи СОЖ и подсветка рабочей зоны

Технические характеристики

• Габариты: 1340 × 1140 × 2250 мм

• Масса: 800 кг (в упаковке 880 кг)

• Макс. диаметр сверления: 30 мм

• Макс. диаметр концевой фрезы: 20 мм

• Частота вращения шпинделя: 115–1750 об/мин

• Конус шпинделя: ISO 40

• Ход пиноли шпинделя: 120 мм

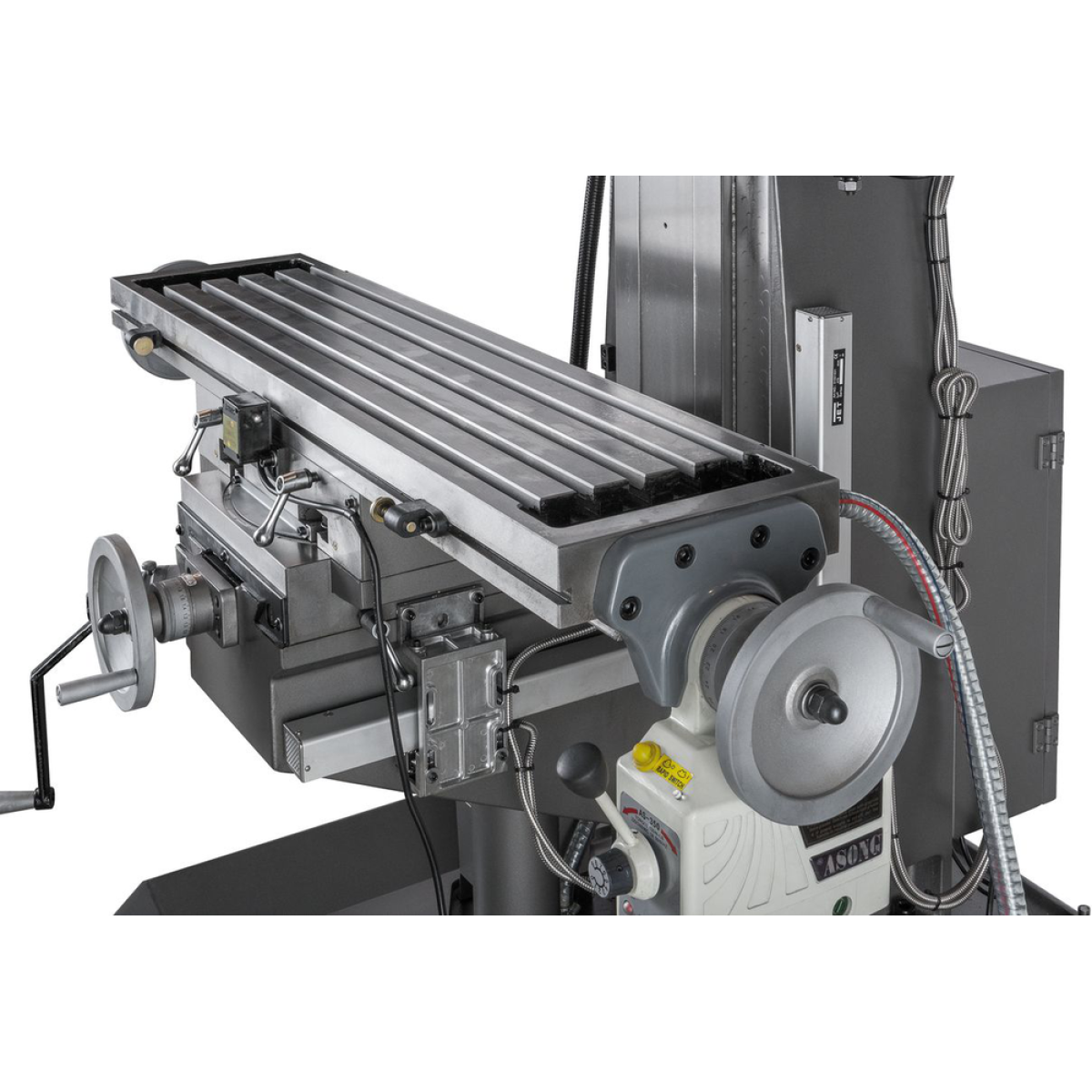

• Размер стола: 1000 × 240 мм

• Перемещение стола (X / Y): 585 × 185 мм

• Расстояние шпиндель – стол: 85–420 мм

• Расстояние шпиндель – колонна: 250–650 мм

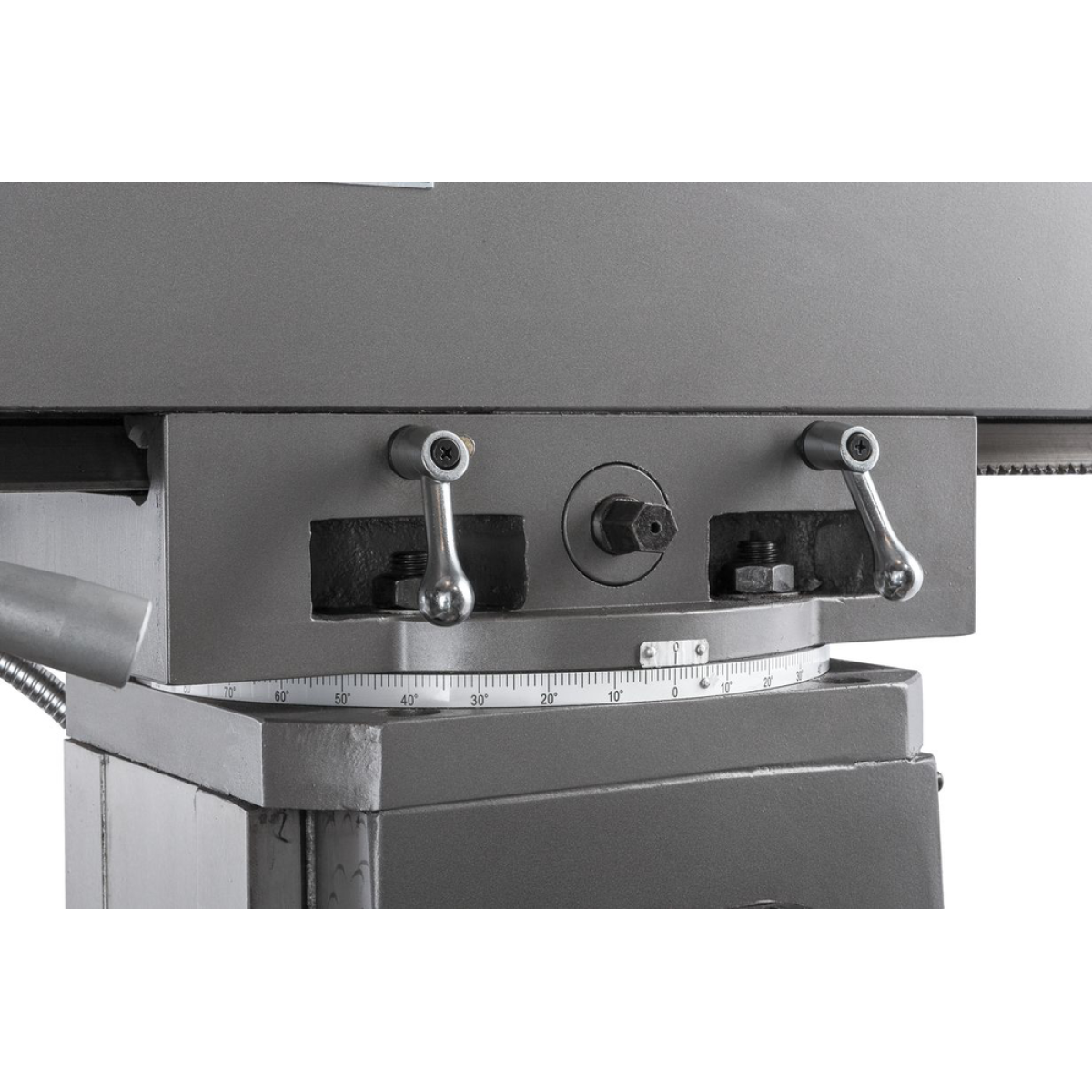

• Диапазон поворота стола: ±30°

• Диапазон наклона головки: ±90°

• Т-образный паз: 14 мм

• Мощность двигателя: 1,5 кВт

• Напряжение: 380 В
