Широкоуниверсальный фрезерно-сверлильный станок по металлу JET JMD-939GHV DRO (380 В) - JMD-939GHVDRO

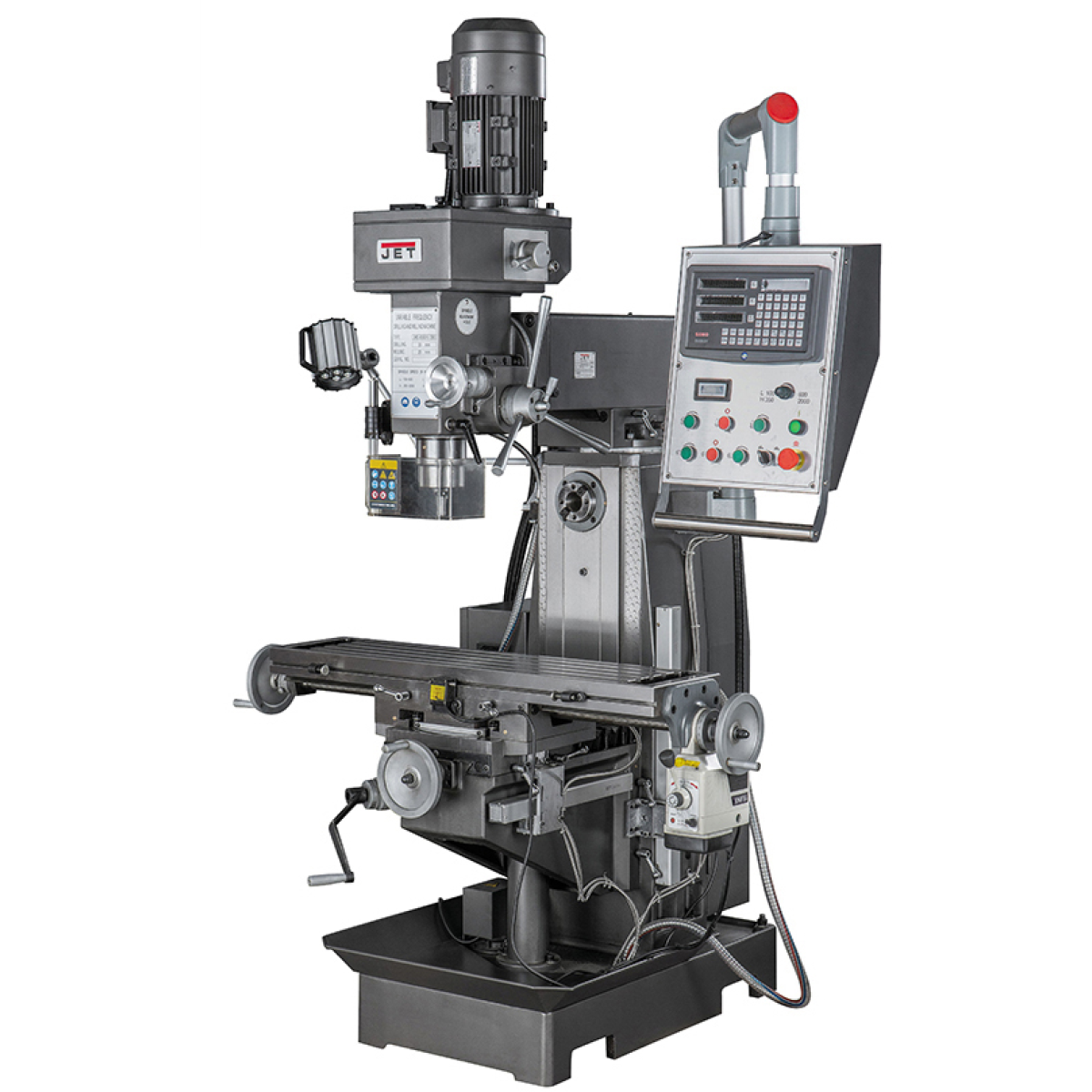

Фрезерно-сверлильный станок по металлу JET JMD-939GHV DRO (380 В)

Широкоуниверсальный консольно-фрезерный станок с вертикальным и горизонтальным шпинделями, устройством цифровой индикации (УЦИ) и расширенными функциями для профессиональной металлообработки.

Станок JET JMD-939GHV DRO предназначен для выполнения сверлильных, фрезерных, расточных и резьбонарезных операций. Может использоваться на промышленных предприятиях, в мастерских, конструкторских бюро и научных учреждениях.

Оборудован вертикальным и горизонтальным шпинделями со скоростями вращения 100–2000 об/мин и 60–1350 об/мин. Вертикальный шпиндель имеет плавное бесступенчатое регулирование с индикацией на пульте управления, горизонтальный работает через клиноременную передачу.

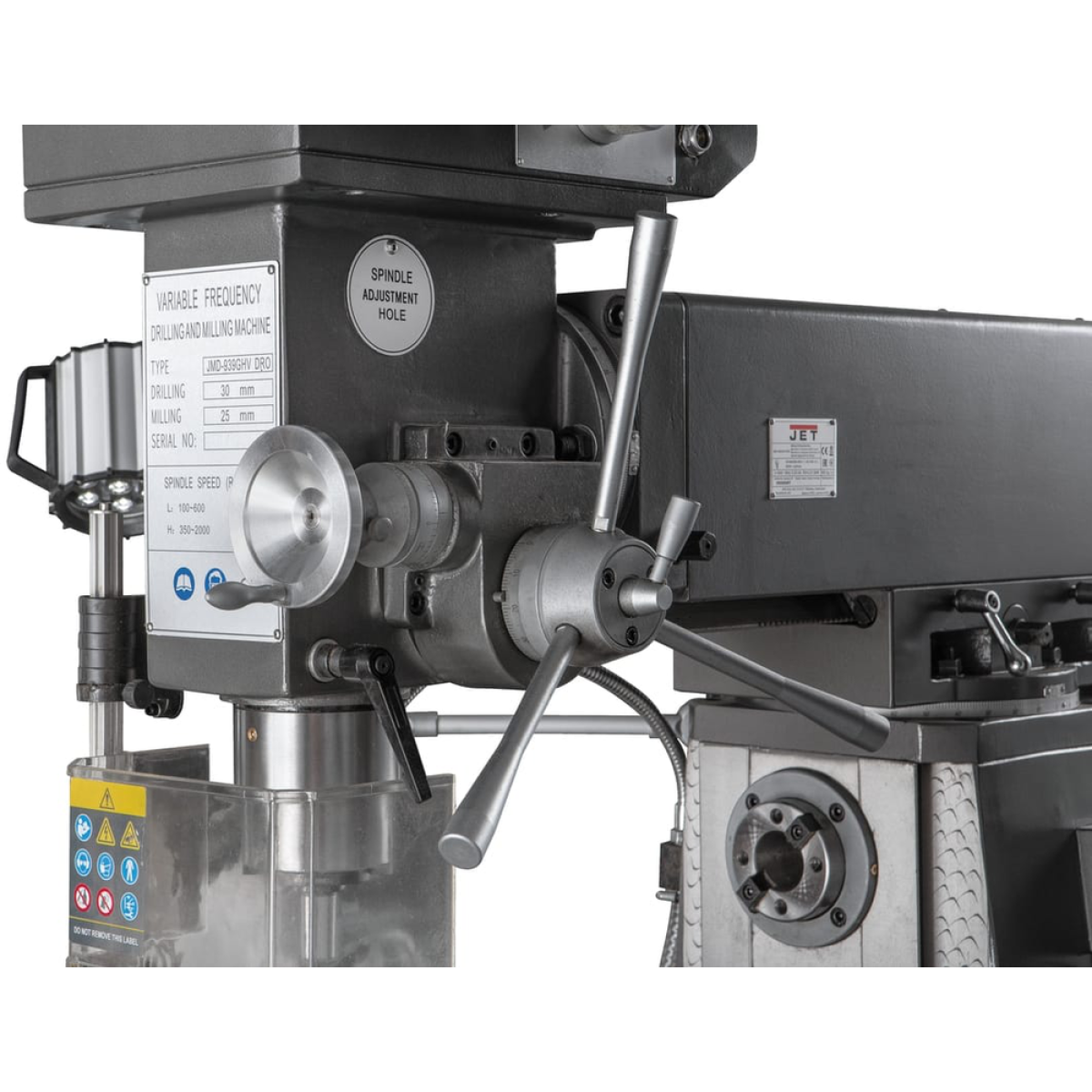

Для удобства: головка наклоняется на ±90°, консоль поворачивается на 360°. Оба шпинделя имеют функцию реверса.

Точность и производительность обеспечиваются:

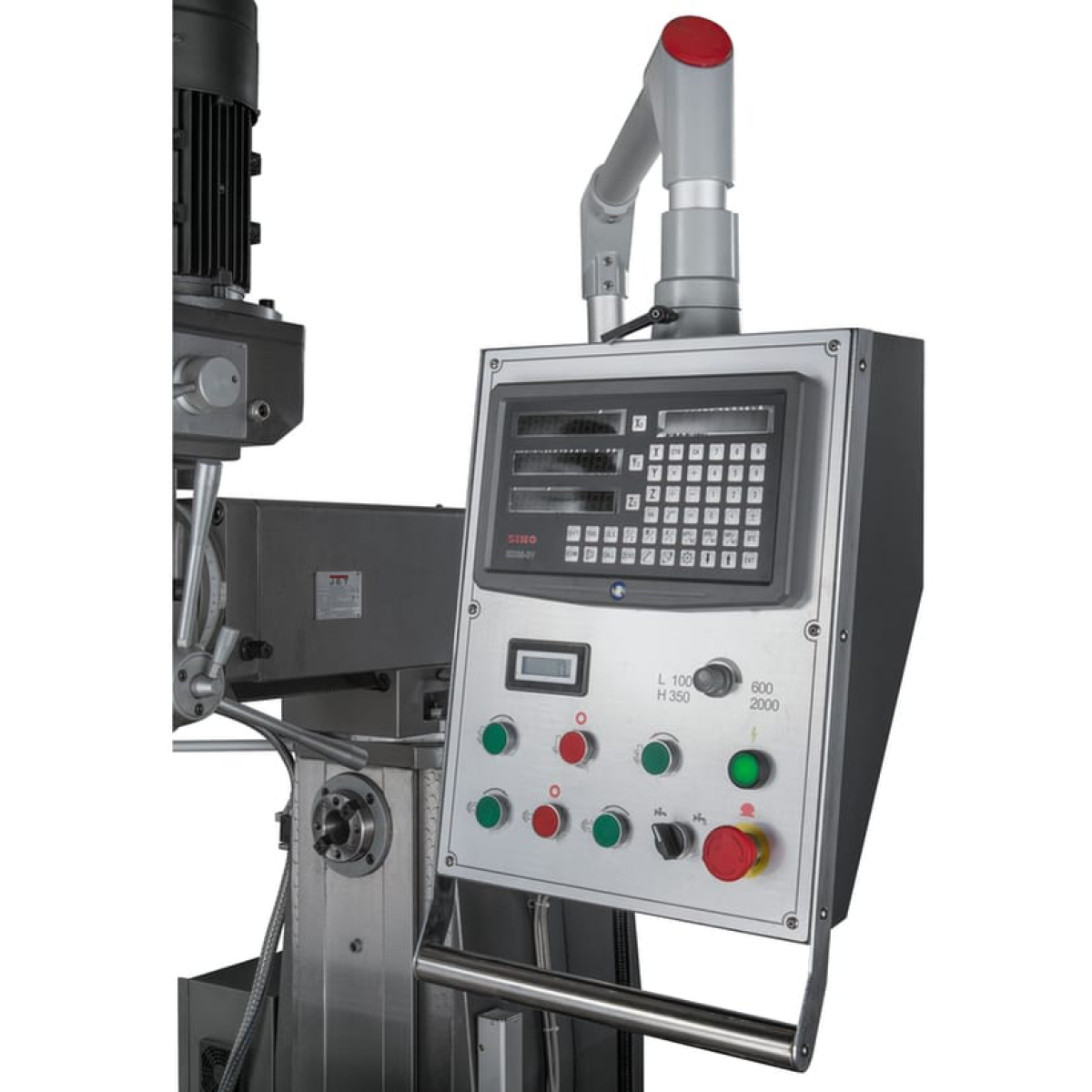

• УЦИ (Устройство цифровой индикации) по 3 осям,

• автоматической подачей по оси X,

• системой подачи СОЖ (смазочно-охлаждающая жидкость),

• лампой освещения рабочей зоны.

• Вертикальный и горизонтальный шпиндели

• Плавная регулировка вертикального шпинделя

• Реверс шпинделей

• Наклон головки ±90° и поворот на 360°

• Автоматическая подача по оси X

• УЦИ (Устройство цифровой индикации)

• Система подачи СОЖ

• Габариты: 1340 × 1140 × 2250 мм

• Масса: 880 кг (в упаковке 960 кг)

• Макс. диаметр сверления: 30 мм

• Макс. диаметр концевой фрезы: 20 мм

• Частота вращения вертикального шпинделя: 100–2000 об/мин

• Частота вращения горизонтального шпинделя: 60–1350 об/мин

• Конус шпинделя: ISO 40

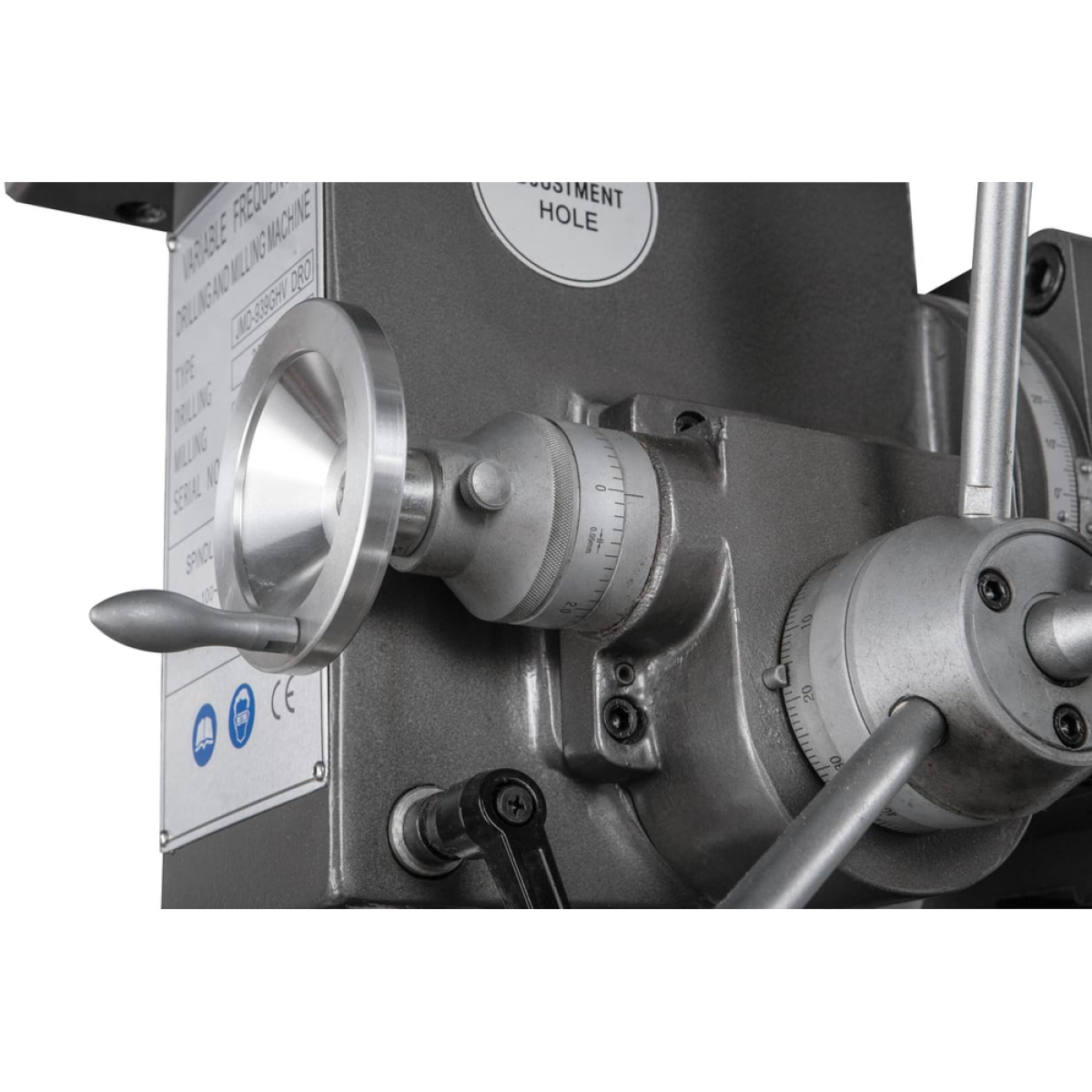

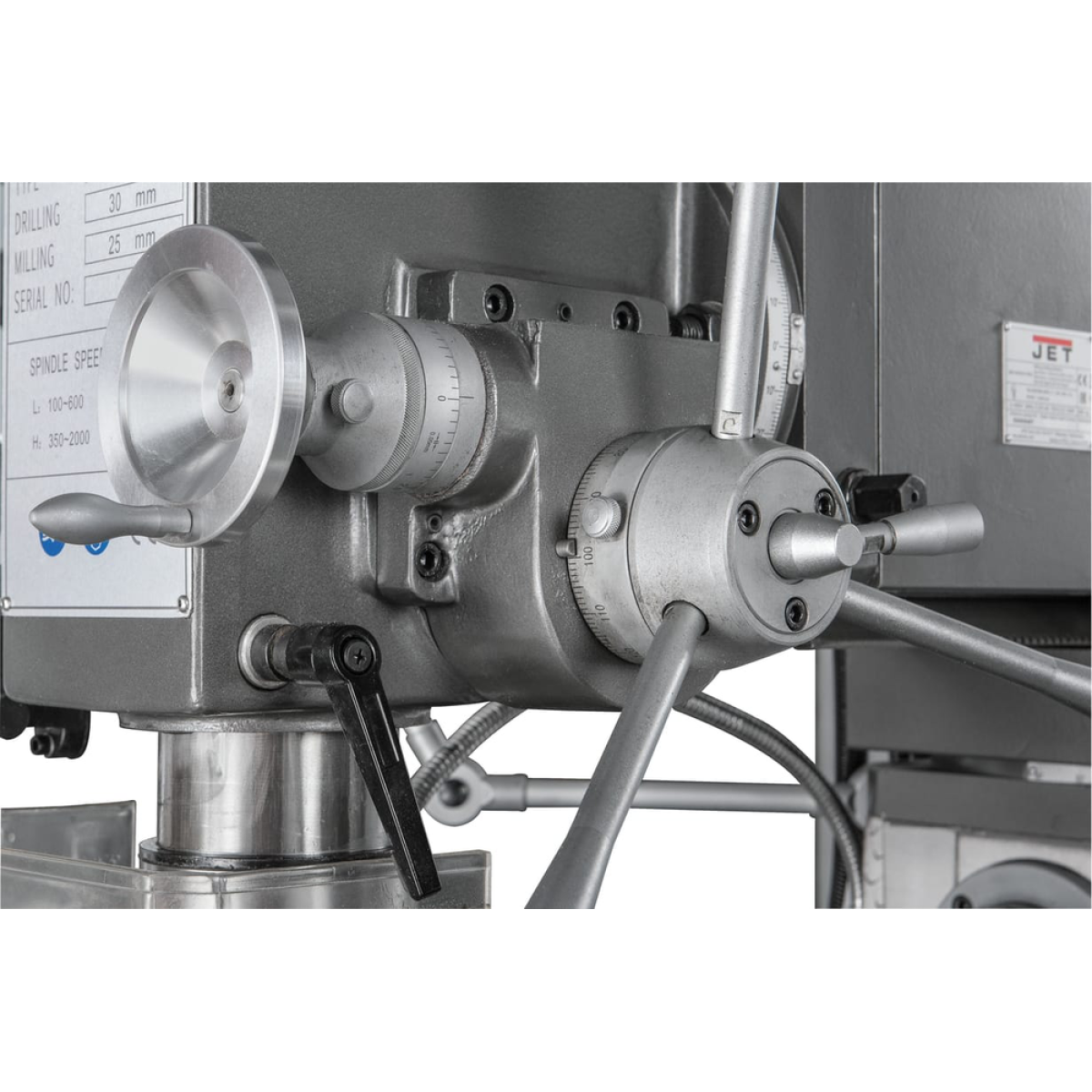

• Ход пиноли шпинделя: 120 мм

• Расстояние шпиндель – стол: 70–370 мм

• Расстояние шпиндель – колонна: 250–650 мм

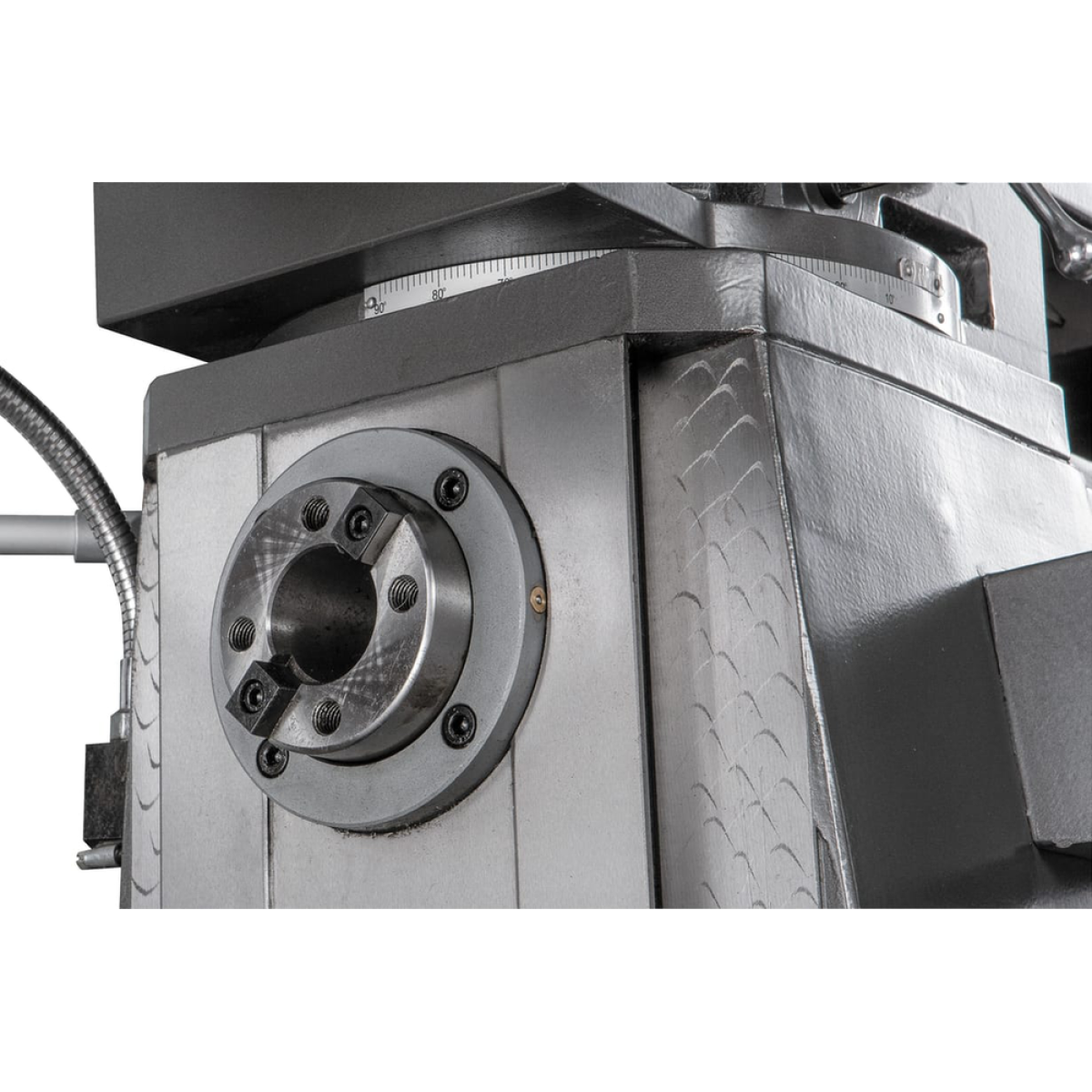

• Расстояние горизонтальный шпиндель – стол: 20–320 мм

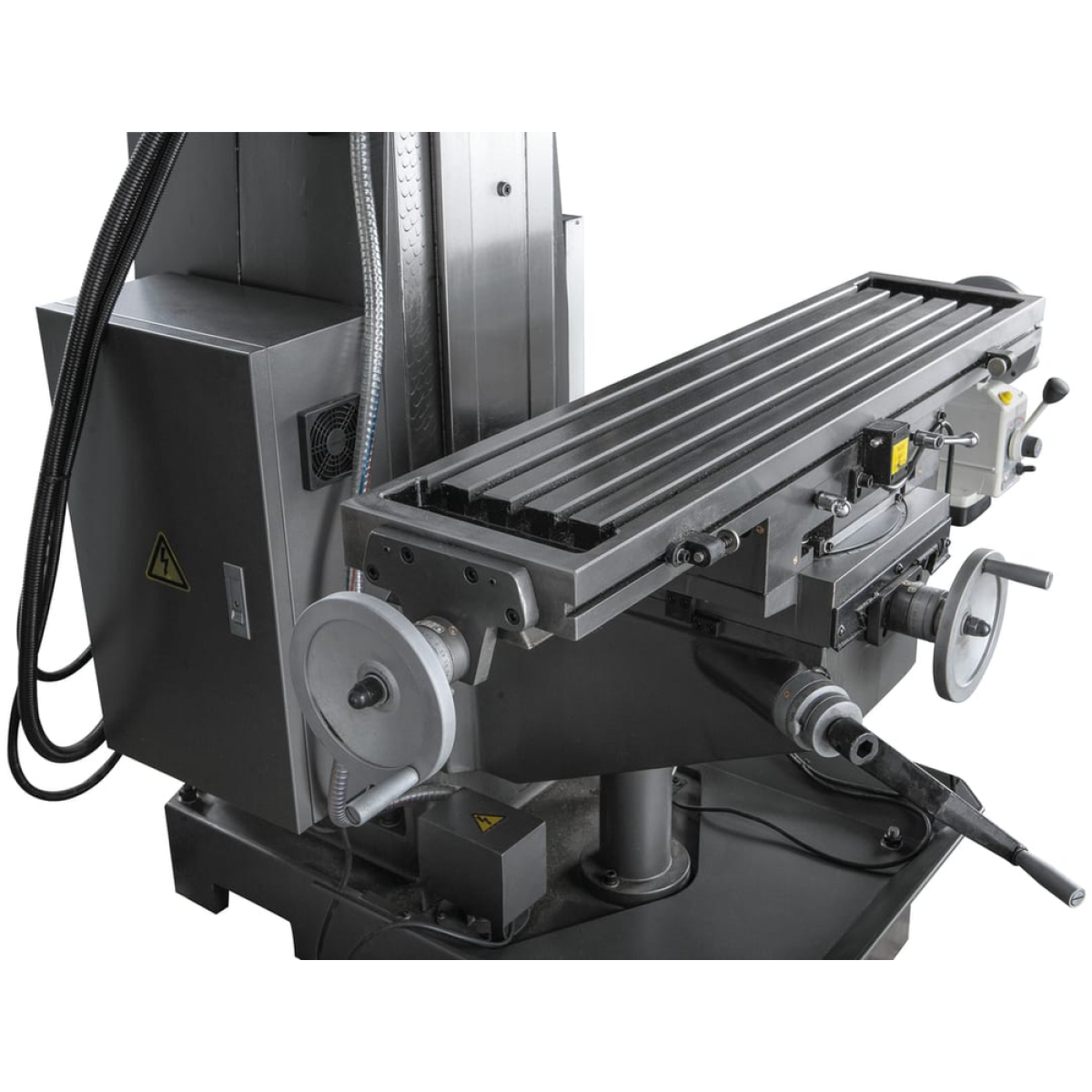

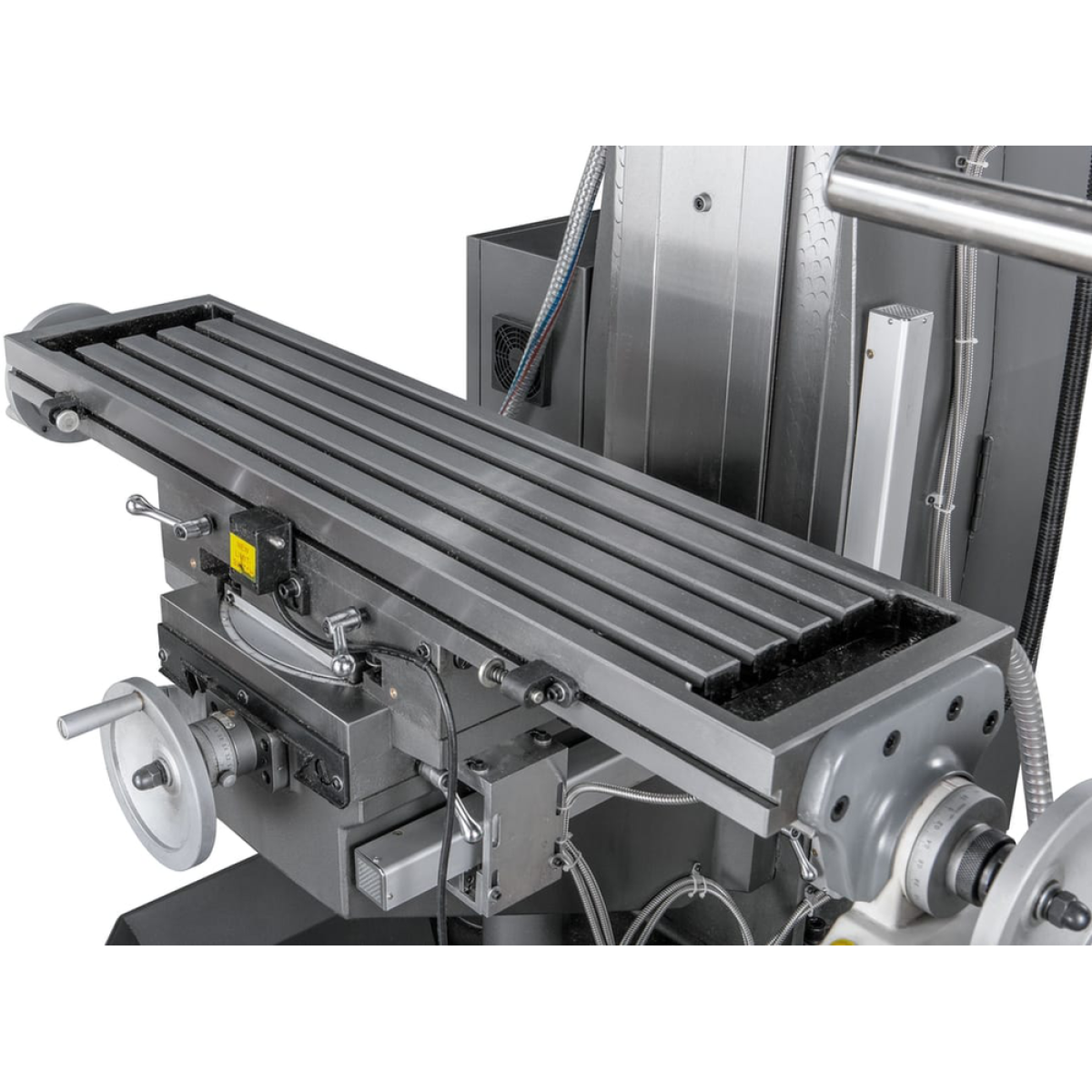

• Размер стола: 1000 × 240 мм

• Перемещение стола (X / Y): 585 × 185 мм

• Т-образный паз: 14 мм

• Мощность двигателя: 2,2 кВт

• Напряжение: 380 В

• Шомпол М16 – 1 шт.

• Оправка ISO40/MT3 – 1 шт.

• Оправка MT3/MT2 – 1 шт.

• Дорн ISO40/В18 – 1 шт.

• Сверлильный патрон 3–16 мм / В18

• Болты М14×55 с шайбой и гайкой – 2 шт.

• Набор шестигранных ключей

• Клины-выколотки – 2 шт.

• Оправка горизонтального шпинделя Ø22 мм с шпоночным пазом – 1 шт.

• Оправка горизонтального шпинделя Ø27 мм с шпоночным пазом – 1 шт.

• Рожковые ключи 17–19 и 22–24

• Маслёнка

• Инструкция по эксплуатации
