Фрезерно-свердлильний станок JETJMD-45L - JMD-45L

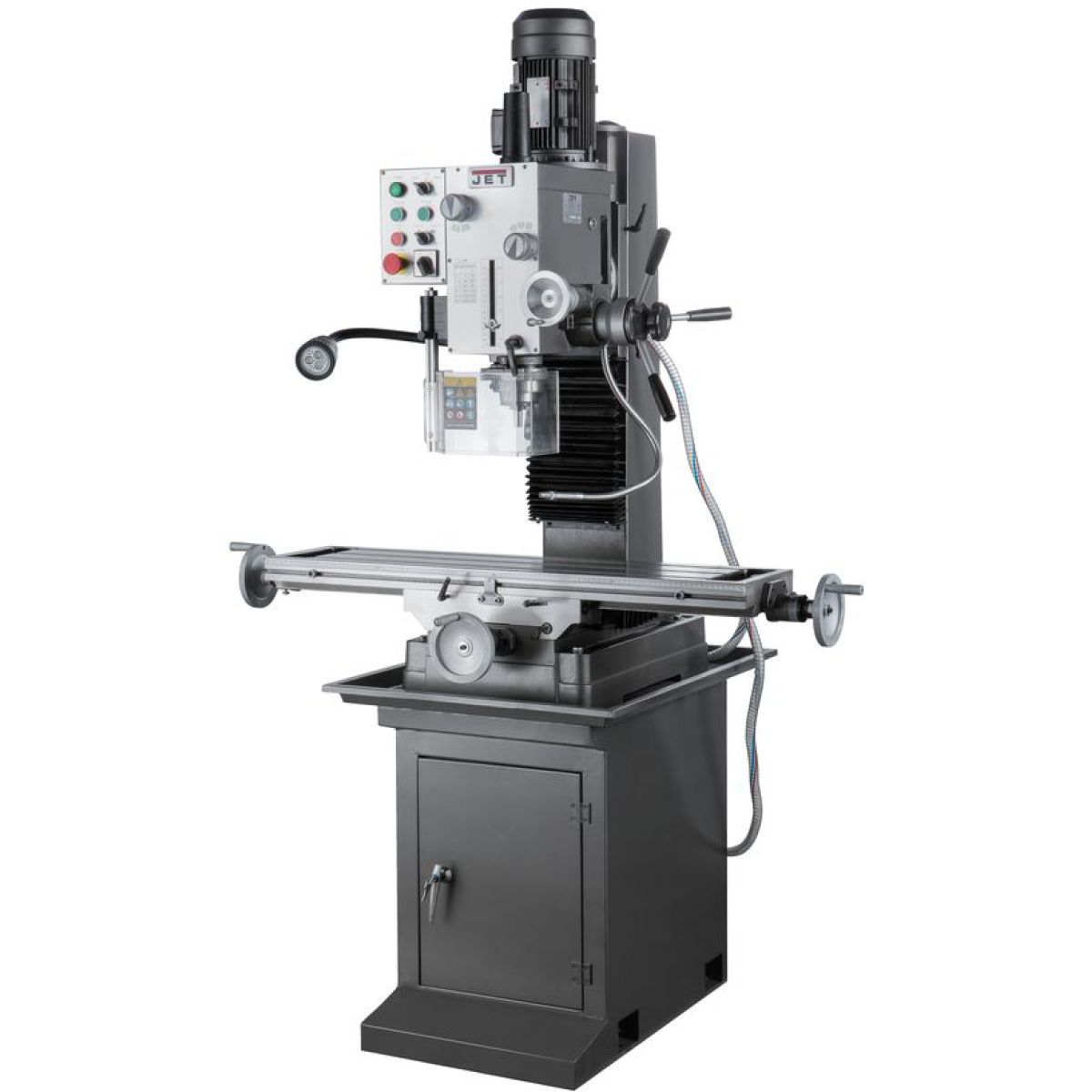

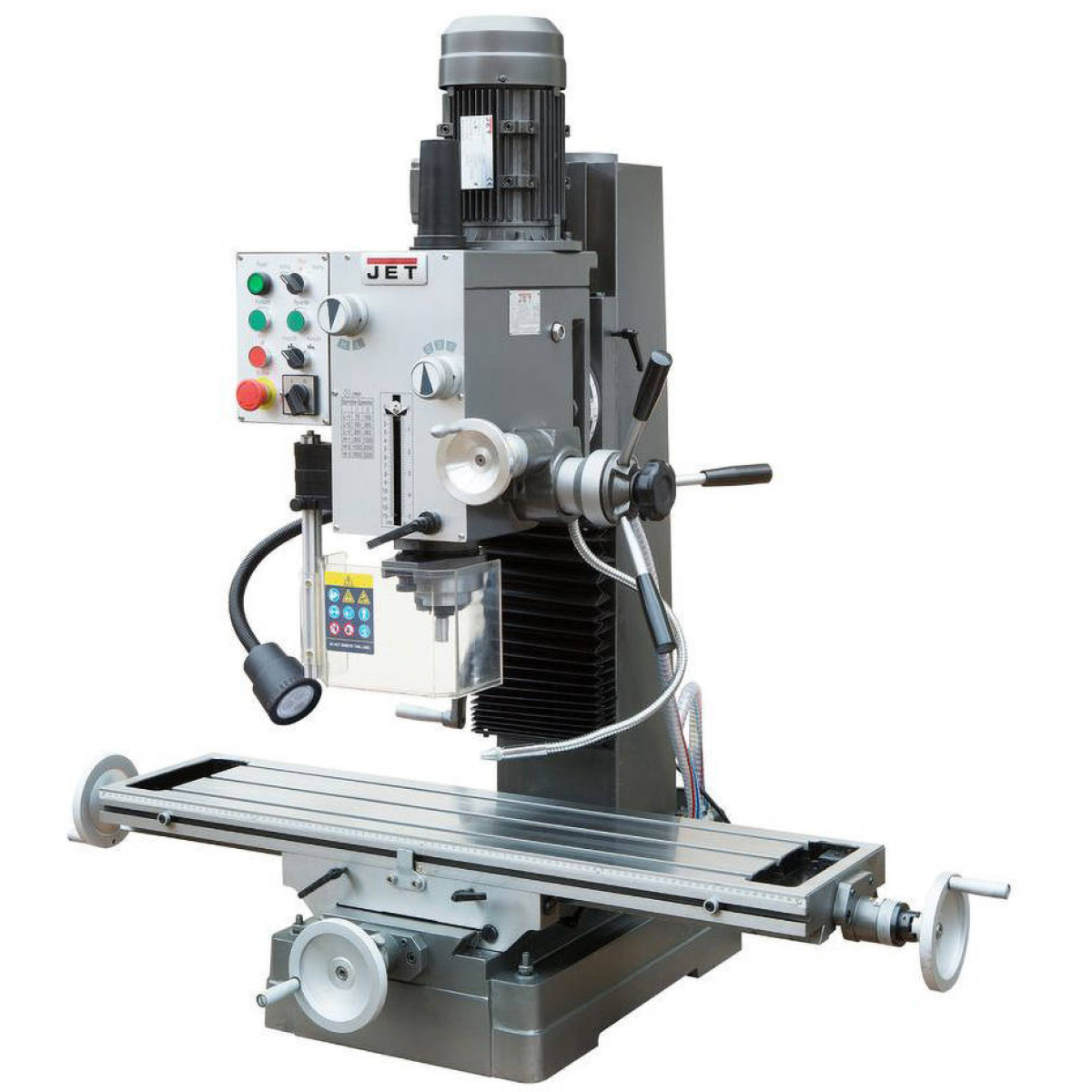

Фрезерно-сверлильный станок JET JMD-45L

Универсальный фрезерно-сверлильный станок по металлу с редукторной коробкой скоростей, мощным двигателем и широким диапазоном обработки.

Станок JET JMD-45L предназначен для выполнения операций:

• сверление, рассверливание, зенкование и развертывание;

• фрезерование концевыми и торцевыми фрезами;

• нарезание резьбы с автоматическим реверсом шпинделя.

Тяжёлая станина из серого чугуна и массивная стойка обеспечивают жёсткость и устойчивость при работе.

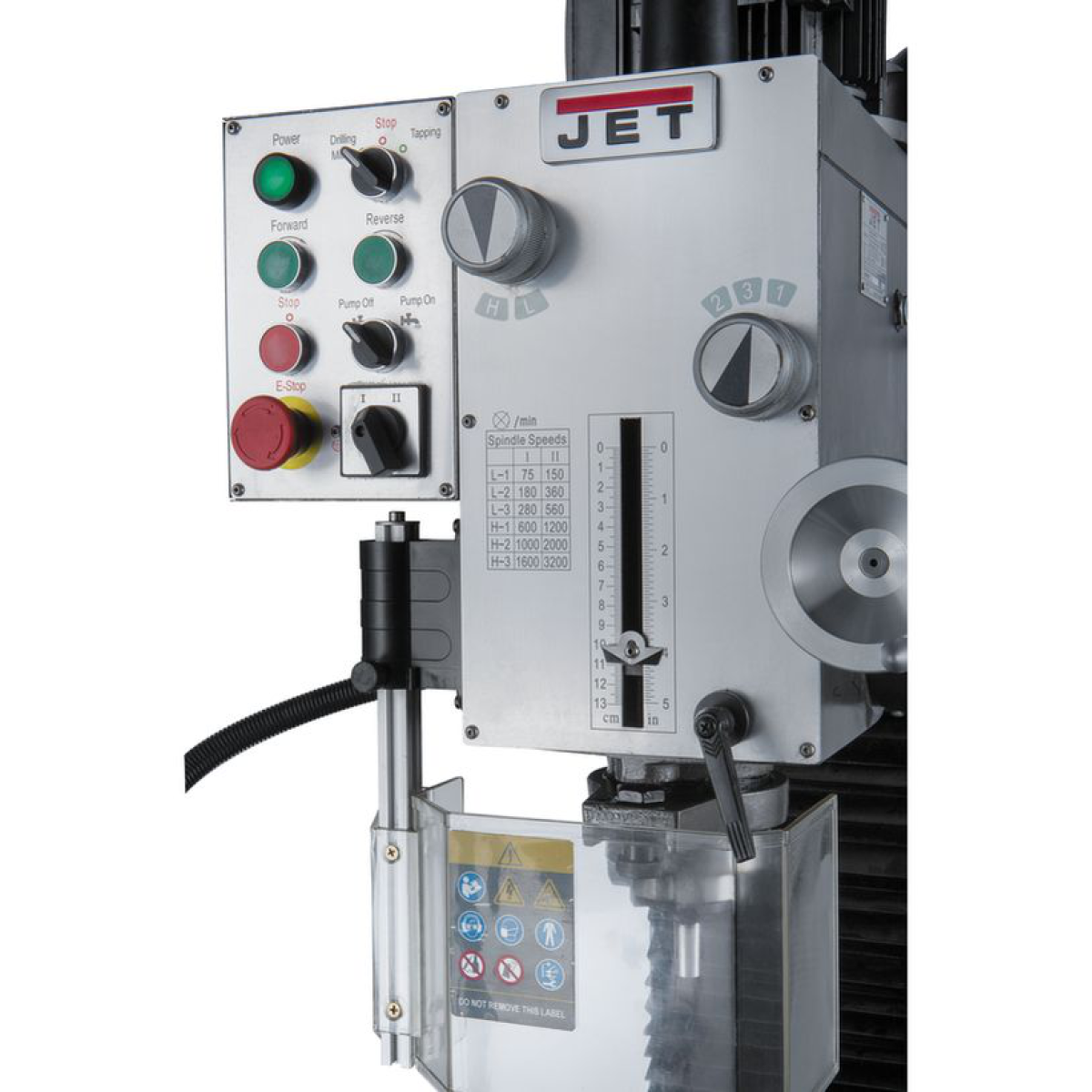

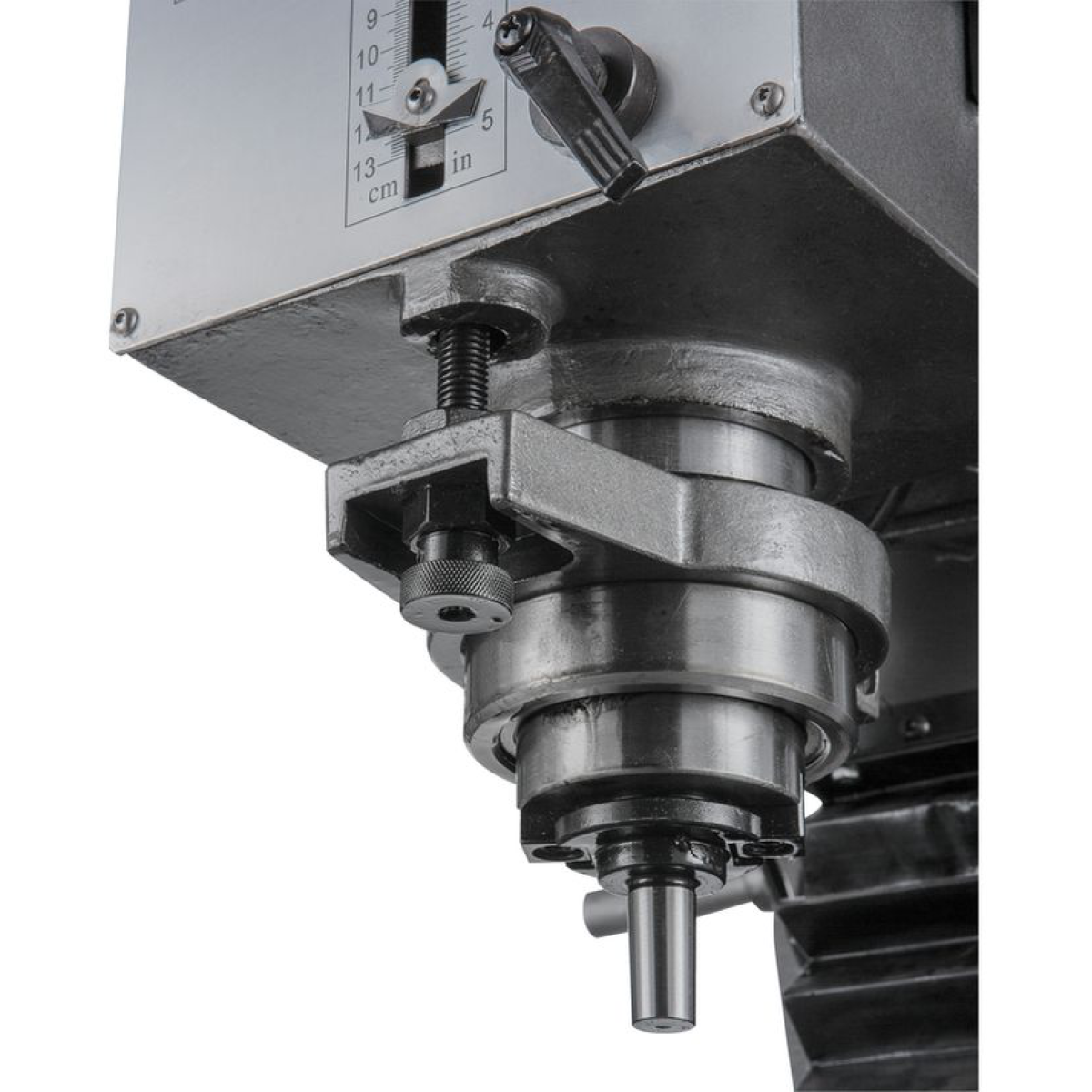

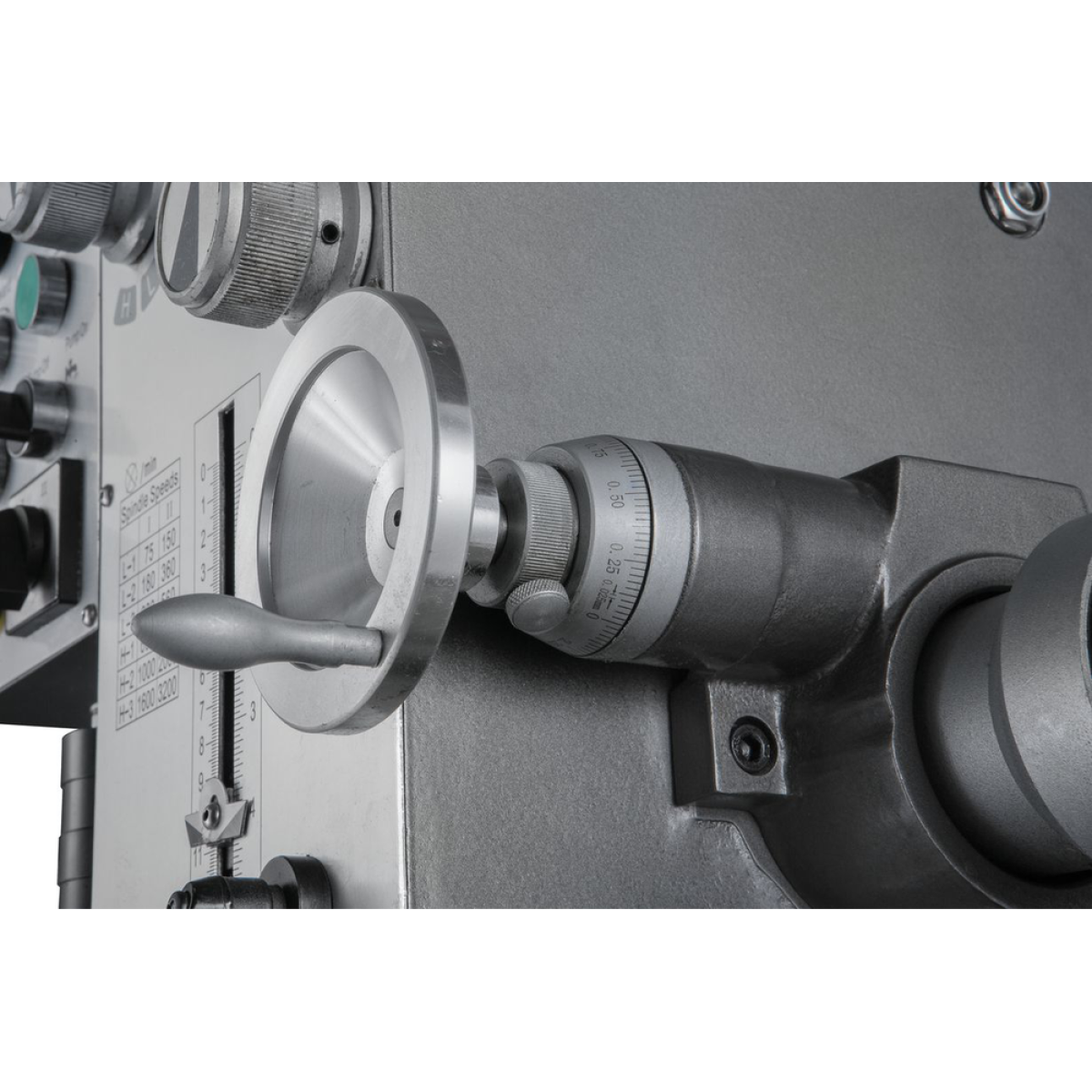

Фрезерная головка наклоняется на ±90°, что расширяет возможности при обработке. Микроподача по оси Z и ограничитель глубины сверления обеспечивают точность операций.

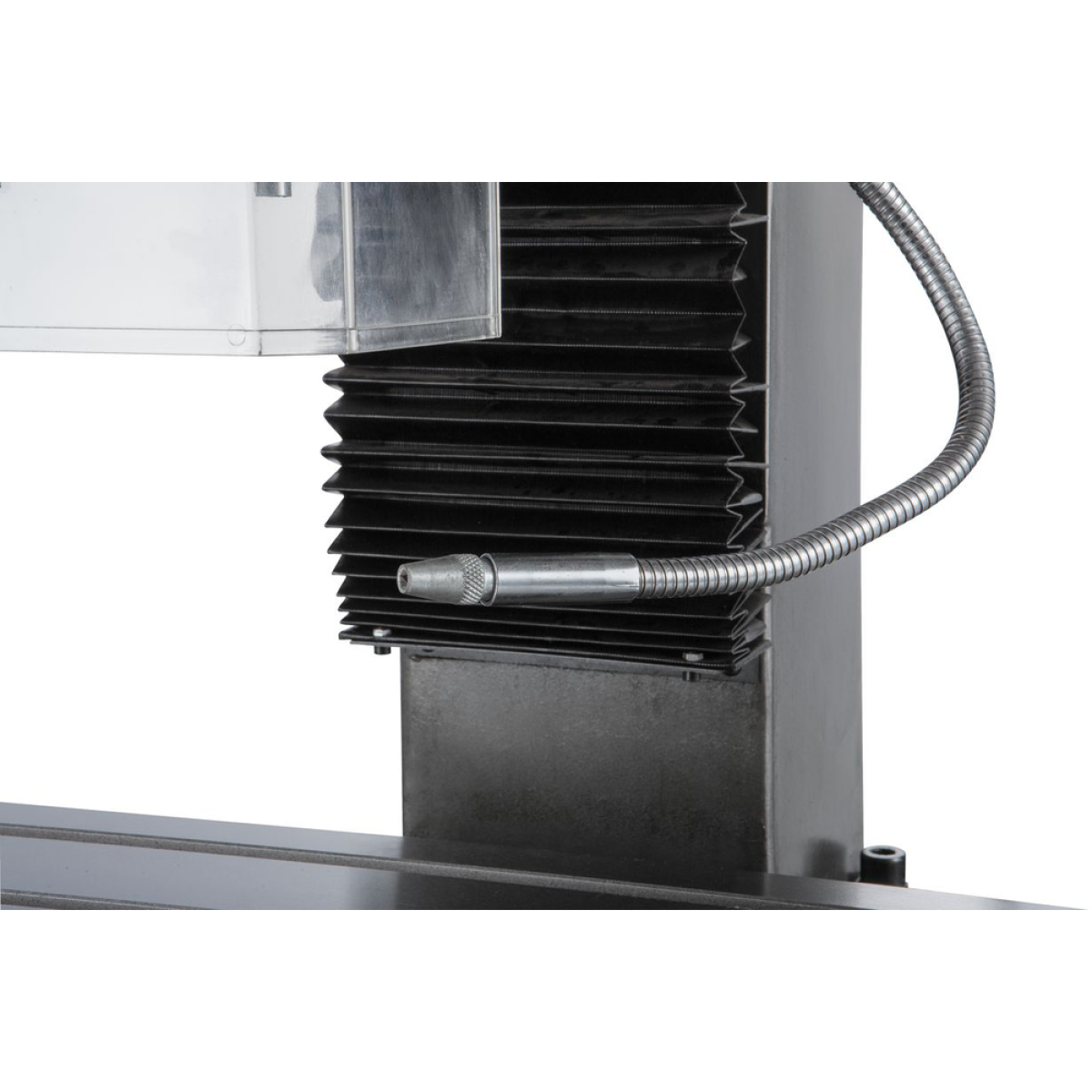

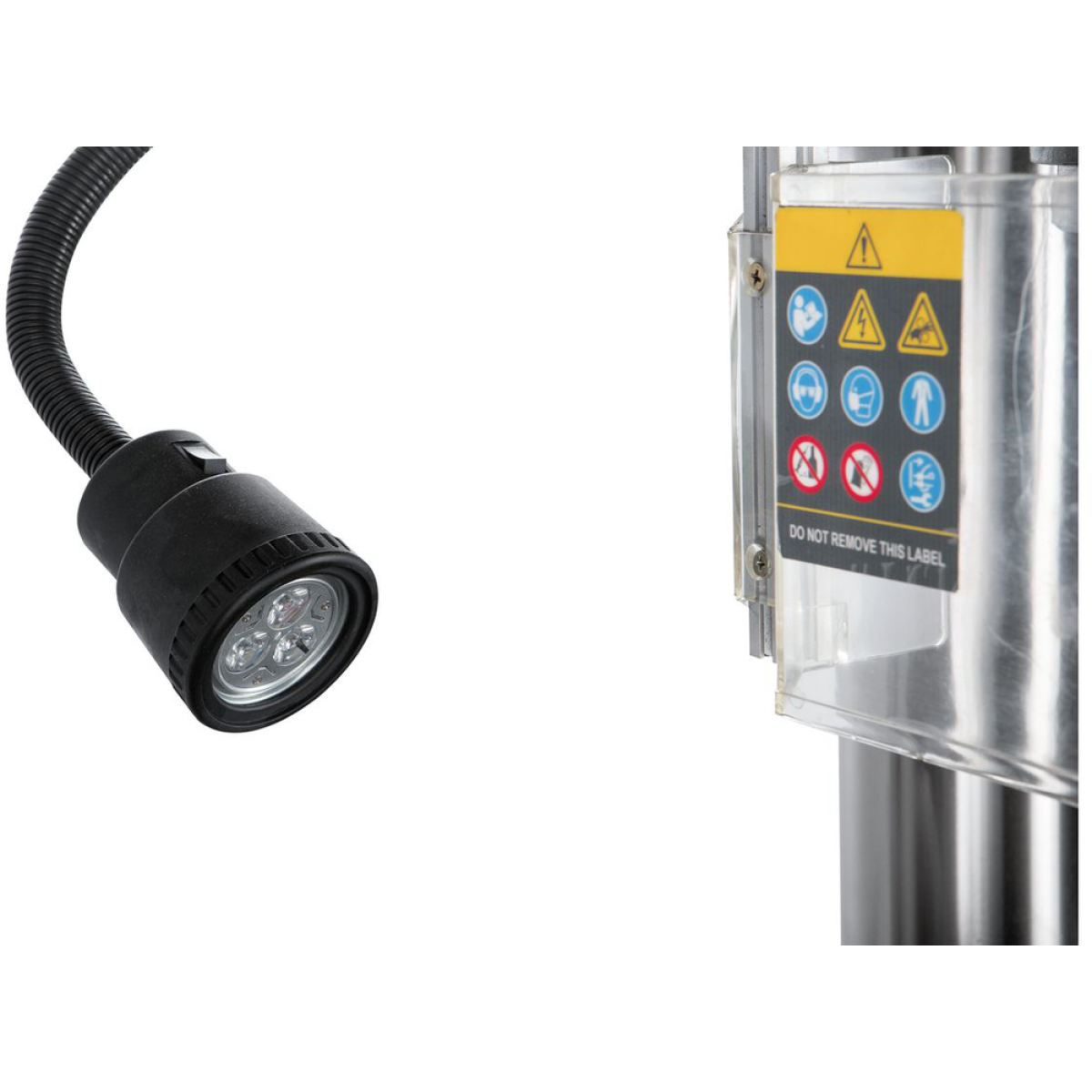

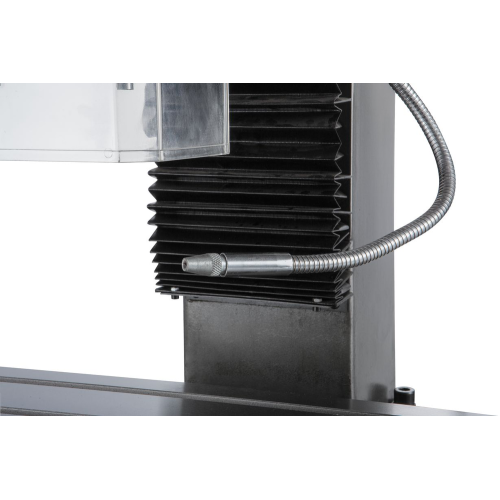

Станок оснащён системой подачи СОЖ (смазочно-охлаждающая жидкость) и лампой локального освещения.

• Асинхронный двигатель мощностью 1,5 кВт

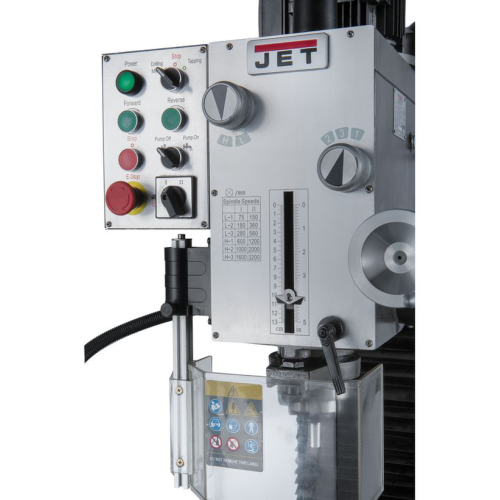

• Два диапазона скоростей шпинделя: 75–1600 и 150–3200 об/мин (12 скоростей)

• Конус шпинделя ISO30 с тягой М12

• Ход пиноли шпинделя – 120 мм

• Наклон головки ±90°

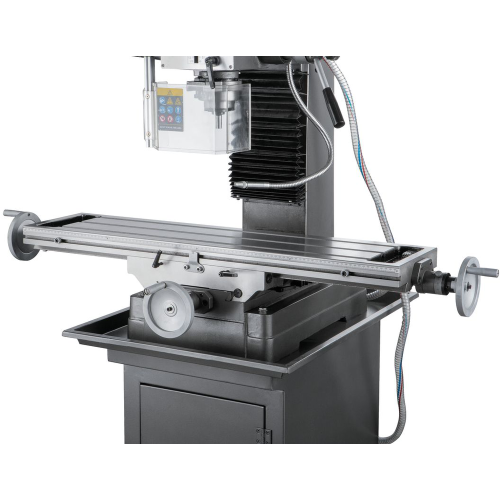

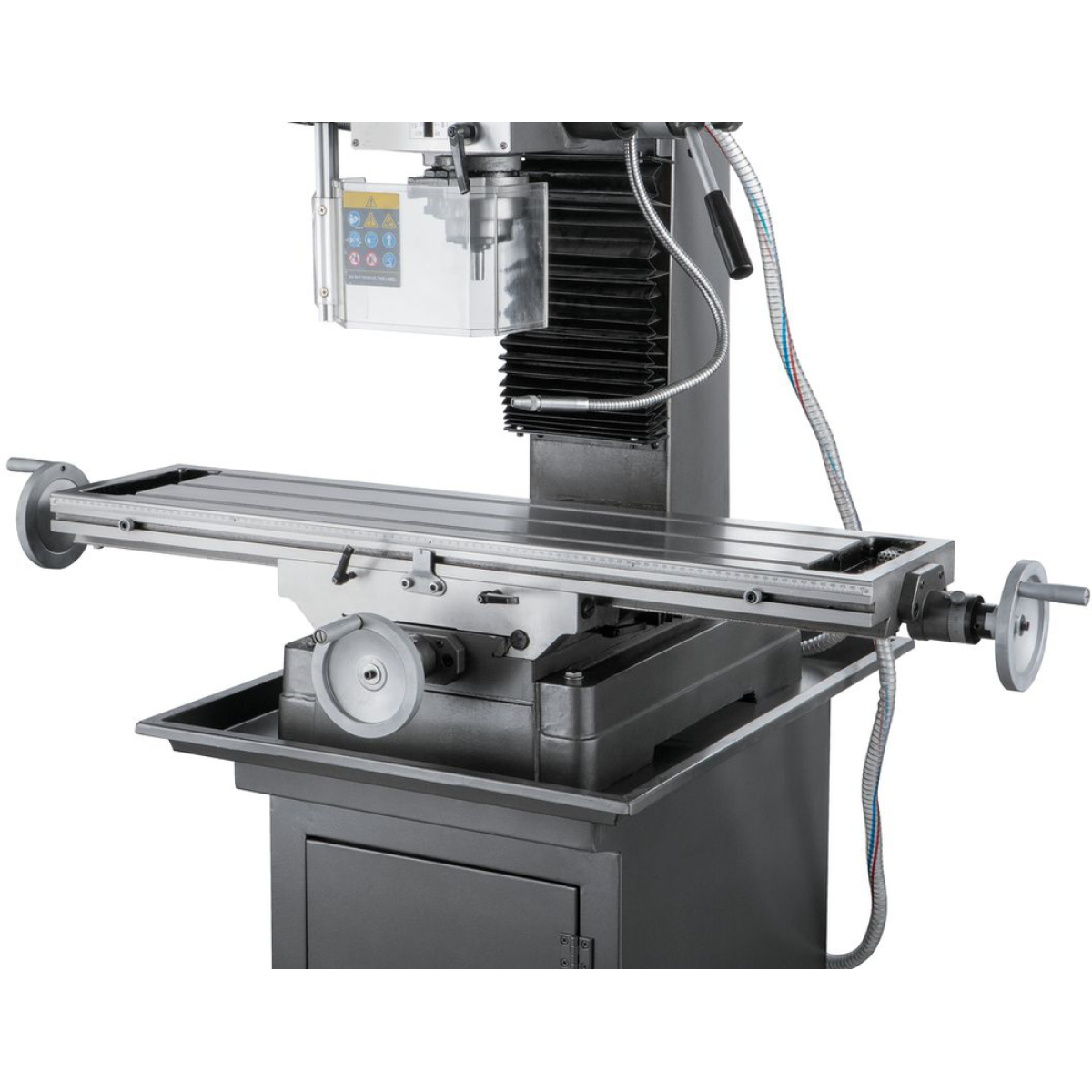

• Стол с направляющими типа «ласточкин хвост»

• 3 Т-образных паза для крепления заготовок

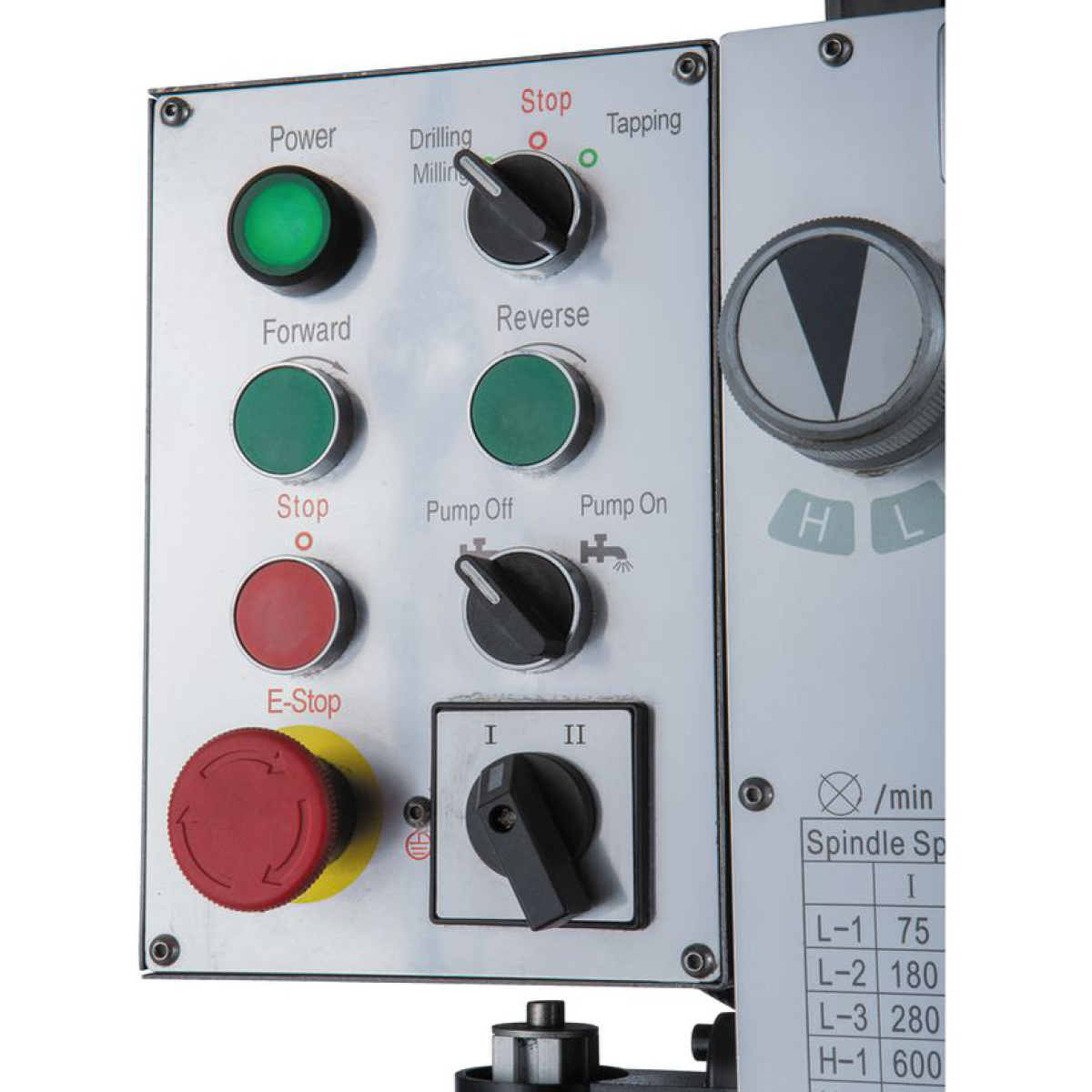

• Режим нарезания резьбы с авто-реверсом

• Габариты: 1090 × 785 × 1120 мм

• Масса: 350 кг (в упаковке 380 кг)

• Макс. диаметр сверления (сталь): 32 мм

• Макс. диаметр сверления (чугун): 45 мм

• Макс. диаметр концевой фрезы: 32 мм

• Макс. диаметр торцевой фрезы: 80 мм

• Ход пиноли шпинделя: 120 мм

• Расстояние шпиндель – стол: 450 мм

• Конус шпинделя: ISO30

• Размер стола: 1000 × 240 мм

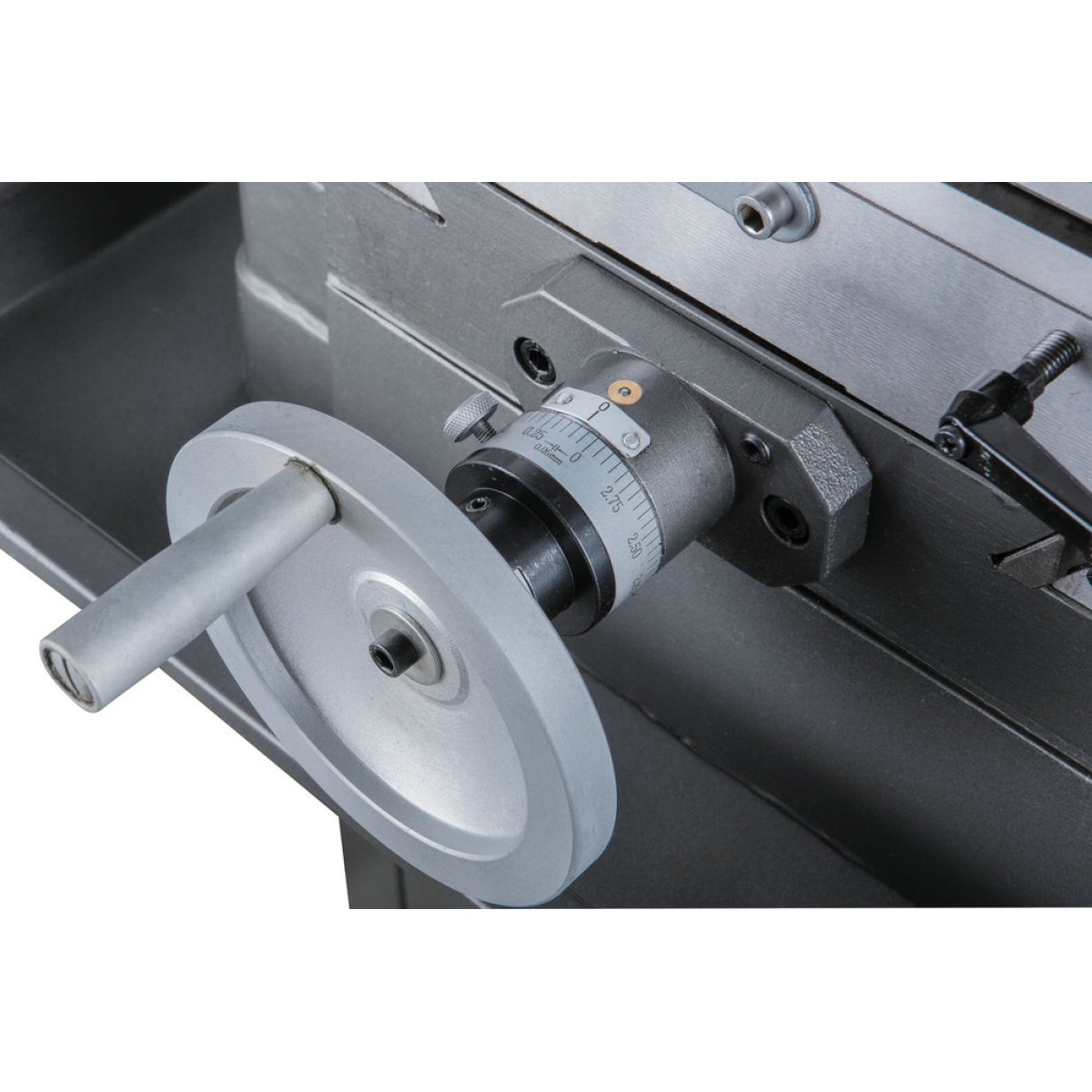

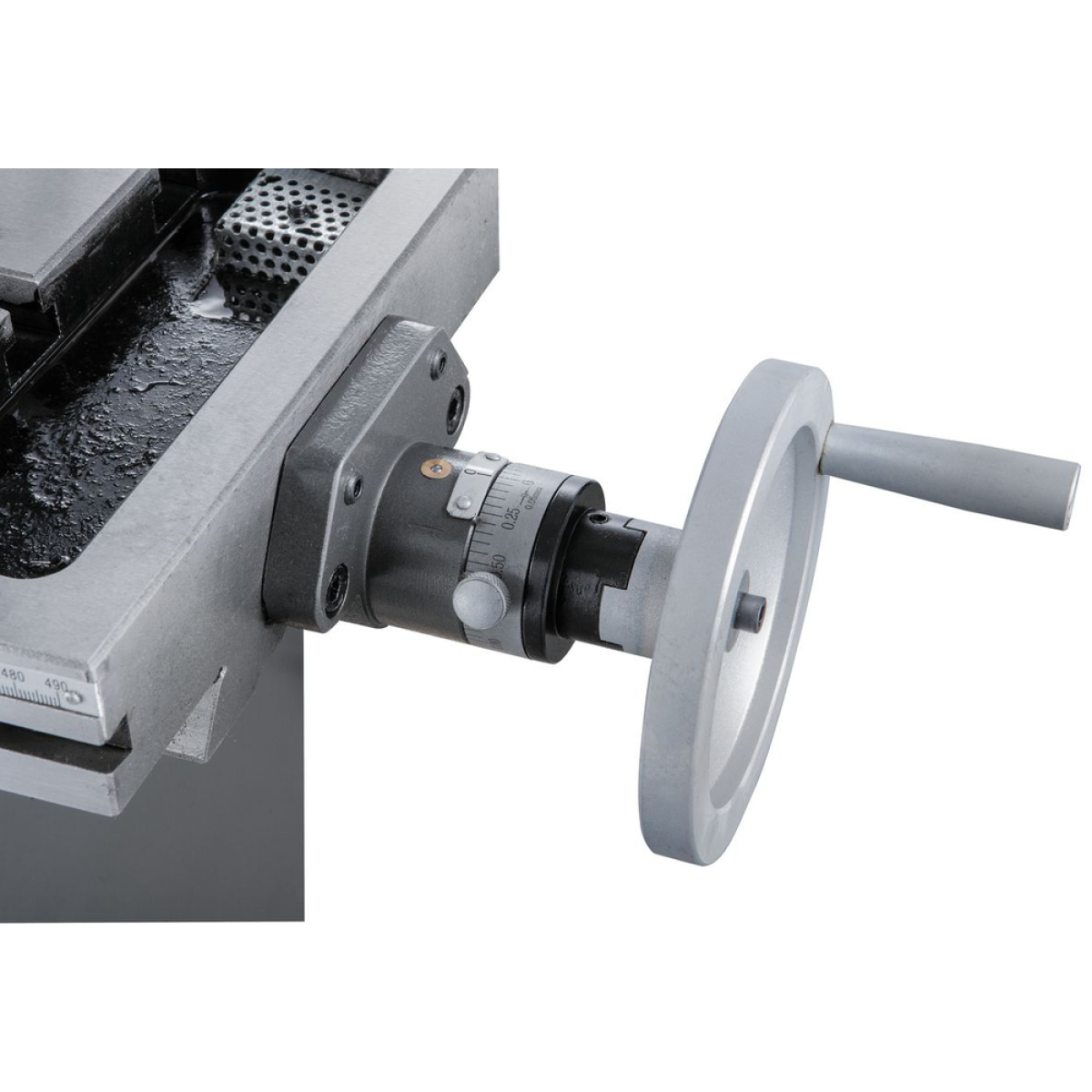

• Перемещение стола (X / Y): 720 × 190 мм

• Т-образный паз: 14 мм / шаг 23 мм

• Скорости шпинделя:

  • I диапазон: 75, 180, 280, 600, 1000, 1600 об/мин

  • II диапазон: 150, 360, 560, 1200, 2000, 3200 об/мин

• Мощность потребляемая: 1,5 кВт

• Напряжение: 380 В

• Габариты упаковки: 850 × 760 × 1150 мм
