6-гранные или 12-гранные торцевые головки - в чем разница и какие лучше выбрать?

Торцевая головка - один из основных инструментов, используемых при ремонте автомобилей, обслуживании оборудования, выполнении монтажных и слесарных работ. Она устанавливается на трещотку, вороток, динамометрический ключ или гайковерт и позволяет откручивать и закручивать болты и гайки.

При выборе инструмента покупатели часто обращают внимание на размер головки и посадочный квадрат, но не всегда учитывают форму ее рабочего профиля. Наиболее распространенными являются 6-гранные и 12-гранные торцевые головки. Они могут иметь одинаковый размер, однако отличаются площадью контакта с крепежом, допустимой нагрузкой и удобством установки на гайку.

Разберемся, чем отличается 6-гранная головка от 12-гранной, какой вариант лучше подходит для высоких нагрузок и как правильно определить размер рабочего профиля.

Что такое 6-гранная торцевая головка?

6-гранная торцевая головка, которую также обозначают как Hex, имеет внутренний профиль с шестью рабочими сторонами. Его форма соответствует стандартной шестигранной гайке или головке болта.

При правильном подборе размера такая головка плотно садится на крепеж и передает усилие преимущественно через его плоские поверхности. Благодаря большой площади контакта уменьшается нагрузка на углы гайки и снижается вероятность повреждения граней.

Основные преимущества 6-гранных головок:

• большая площадь соприкосновения с крепежом;
• возможность передачи высокого крутящего момента;
• сниженный риск повреждения граней гайки;
• надежная работа с туго затянутым и прикипевшим крепежом;
• возможность использования с мощными воротками и гайковертами;
• большой выбор стандартных и ударных моделей.

Шестигранные головки особенно востребованы при ремонте подвески, ходовой части, тормозной системы и других автомобильных узлов, где крепления затягиваются со значительным усилием.

Большинство ударных торцевых головок имеет именно 6-гранный профиль. Это связано с тем, что при работе пневматического или аккумуляторного гайковерта на инструмент воздействуют не только постоянные, но и кратковременные ударные нагрузки.

Что такое 12-гранная торцевая головка?

12-гранная головка имеет внутренний профиль с двенадцатью точками установки. Такой профиль можно условно представить как два шестигранника, расположенные со смещением относительно друг друга.

Главное преимущество 12-гранной конструкции - более удобное позиционирование головки на крепеже. Для установки 6-гранной головки совпадение профиля происходит через каждые 60 градусов, а для 12-гранной - через каждые 30 градусов.

Это особенно удобно в ограниченном пространстве, где инструмент невозможно свободно повернуть или сложно точно совместить головку с гайкой.

Преимущества 12-гранных головок:

• быстрая установка на крепеж;
• меньший угол, необходимый для совмещения профиля;
• удобная работа в труднодоступных местах;
• возможность работы со стандартным шестигранным крепежом;
• совместимость с некоторыми видами специального 12-гранного крепежа;
• удобство при выполнении регулярных монтажных и сервисных операций.

12-гранные головки часто применяют при ремонте двигателя, обслуживании навесного оборудования, разборке узлов в ограниченном пространстве и работе с креплениями, которые находятся в хорошем состоянии.

Главное отличие 6-гранной головки от 12-гранной

Основное различие заключается не только в количестве граней, но и в характере контакта с крепежом.

6-гранная головка имеет большую площадь соприкосновения с плоскими сторонами гайки. Поэтому она лучше подходит для передачи высокого усилия и меньше нагружает углы крепежа.

12-гранная головка имеет больше положений установки, поэтому ее легче надеть на гайку. Однако площадь контакта может быть меньше, а нагрузка на края крепежа - выше, особенно если размер подобран неточно или гайка уже имеет повреждения.

Таким образом:

• 6-гранная головка лучше выдерживает высокую нагрузку;
• 12-гранная головка удобнее устанавливается на крепеж;
• 6-гранная лучше подходит для тугих и прикипевших соединений;
• 12-гранная удобна для быстрого обслуживания и работы в ограниченном пространстве.

Сравнение 6-гранных и 12-гранных головок

Характеристика	6-гранная головка	12-гранная головка
Количество рабочих граней	6	12
Шаг установки на крепеж	60°	30°
Площадь контакта с гайкой	Больше	Меньше
Передача высокого усилия	Отличная	Хорошая
Риск повреждения крепежа	Минимальный при правильном размере	Выше при большой нагрузке
Работа с прикипевшими гайками	Рекомендуется	Нежелательна
Работа в ограниченном пространстве	Менее удобна	Более удобна
Использование с гайковертом	Подходит, если головка ударная	Только если это разрешено производителем
Работа с 12-гранным крепежом	Обычно не подходит	Подходит при совпадении профиля

В каких случаях лучше использовать 6-гранную головку?

Шестигранную головку рекомендуется выбирать, когда необходимо передать значительный крутящий момент или существует риск повреждения крепежа.

Она лучше подходит для следующих задач:

• откручивание ступичных гаек;
• ремонт подвески и ходовой части;
• обслуживание тормозной системы;
• демонтаж креплений подрамника;
• работа с элементами рулевого управления;
• ремонт грузовых автомобилей и спецтехники;
• обслуживание промышленного оборудования;
• откручивание ржавых и прикипевших гаек;
• использование длинного воротка;
• работа с ударным гайковертом.

Если крепеж сильно затянут, покрыт коррозией или имеет частично поврежденные грани, 6-гранный профиль является более безопасным вариантом.

Однако даже такая головка не гарантирует успешного демонтажа, если ее размер подобран неправильно. Люфт между головкой и гайкой значительно увеличивает вероятность срыва граней.

Когда удобнее использовать 12-гранную головку?

12-гранная головка подходит для ситуаций, когда важна скорость установки инструмента и отсутствует необходимость прикладывать экстремально высокое усилие.

Она удобна при:

• ремонте двигателя;
• обслуживании навесного оборудования;
• работе с трещоткой в ограниченном пространстве;
• выполнении сборочных операций;
• регулярном техническом обслуживании;
• работе с чистым и неповрежденным крепежом;
• использовании специальных 12-гранных болтов и гаек.

Благодаря шагу установки 30 градусов головку легче совместить с крепежом. Это может быть важно в моторном отсеке, возле элементов кузова или внутри сложного механизма.

Следует учитывать, что количество положений установки головки и рабочий ход трещотки - разные характеристики. Трещотка может иметь механизм на 72, 90 или другое количество зубьев, который определяет минимальный угол поворота рукоятки. Количество граней головки влияет прежде всего на удобство ее первоначальной установки на крепеж.

Можно ли использовать 12-гранную головку с обычной шестигранной гайкой?

Да, стандартная 12-гранная головка может использоваться с обычными шестигранными гайками и болтами соответствующего размера.

При этом необходимо соблюдать несколько условий:

• размер головки должен точно соответствовать крепежу;
• грани гайки не должны быть сильно повреждены;
• крепление не должно быть чрезмерно затянуто;
• инструмент нельзя использовать с ударным гайковертом, если головка для этого не предназначена.

Для обычных сервисных операций 12-гранный профиль достаточно удобен. Но при откручивании ржавого или прикипевшего крепления лучше перейти на 6-гранную головку.

Можно ли использовать обычную головку с ударным гайковертом?

Для ударного гайковерта необходимо применять специальные ударные головки. Они обычно имеют черное защитное покрытие, усиленные стенки и изготавливаются из стали, рассчитанной на ударные нагрузки.

Обычная хромированная головка предназначена для работы с трещоткой или воротком. При использовании с гайковертом она может треснуть, расколоться или деформироваться.

Количество граней не является единственным критерием. Даже 6-гранную головку нельзя считать ударной, если производитель прямо не указал возможность ее использования с пневматическим или аккумуляторным гайковертом.

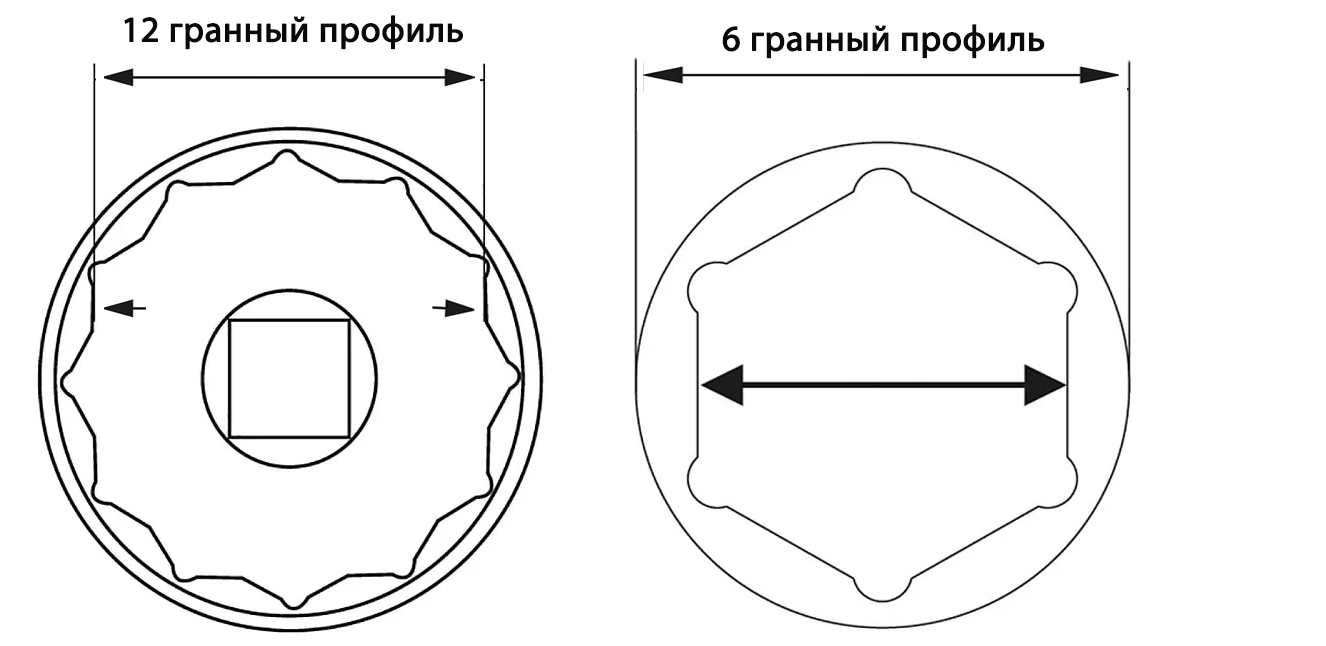

Как правильно измерить размер торцевой головки?

Размер торцевой головки определяется по расстоянию между противоположными рабочими сторонами внутреннего профиля. Измерение выполняется по прямой линии через центр головки.

Нельзя определять размер:

• по внешнему диаметру корпуса;
• между противоположными вершинами профиля;
• по диаметру круглого углубления;
• по размеру посадочного квадрата.

Для точного измерения лучше использовать штангенциркуль. Его измерительные губки необходимо расположить между двумя противоположными рабочими поверхностями внутреннего профиля.

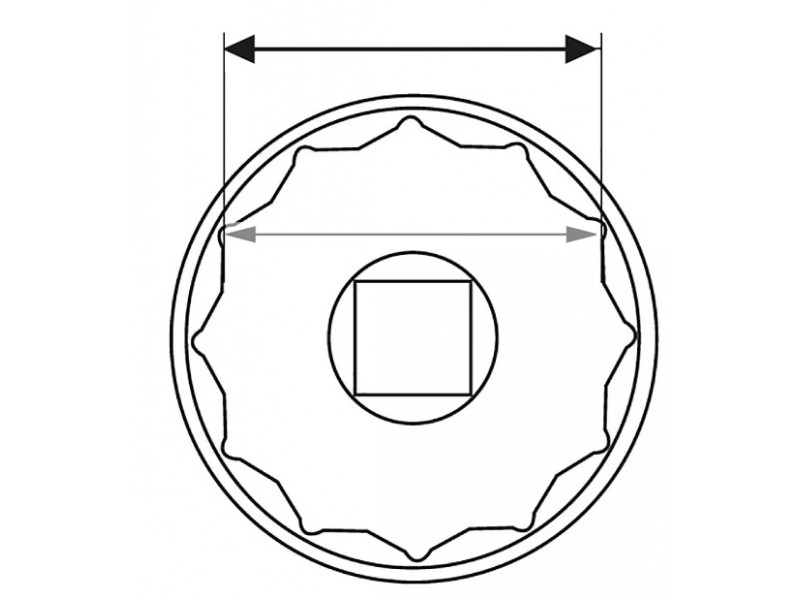

Пример измерения 12-гранной головки

На приведенной схеме показана 12-гранная торцевая головка. Расстояние между противоположными рабочими сторонами внутреннего профиля составляет 105 мм.

Следовательно, это торцевая головка размером 105 мм.

Внешний диаметр корпуса при этом будет больше 105 мм, но он не определяет рабочий размер головки. Посадочный квадрат, расположенный в центре, также измеряется отдельно и может иметь размер 3/4", 1", 1-1/2" или другой стандарт в зависимости от конструкции инструмента.

При измерении важно устанавливать губки штангенциркуля именно на противоположные рабочие участки профиля, не захватывая закругления, фаски и вершины.

Размер головки и посадочный квадрат - это разные параметры

При выборе торцевой головки необходимо учитывать два отдельных размера.

Первый - рабочий размер профиля. Например:

• 17 мм;
• 24 мм;
• 32 мм;
• 65 мм;
• 105 мм.

Он показывает, для гайки или болта какого размера предназначена головка.

Второй - размер посадочного квадрата:

• 1/4";
• 3/8";
• 1/2";
• 3/4";
• 1";
• 1-1/2".

Посадочный квадрат определяет совместимость головки с трещоткой, воротком, динамометрическим ключом или гайковертом.

Например, обозначение 105 мм, квадрат 1" означает, что рабочий профиль головки рассчитан на крепеж размером 105 мм, а присоединительный квадрат имеет размер 1 дюйм.

Что делать, если грани гайки уже повреждены?

Если гайка имеет закругленные или сорванные грани, использование 12-гранной головки может дополнительно ухудшить ситуацию. Для начала стоит попробовать качественную 6-гранную головку точного размера.

Головка должна садиться на крепление плотно, без заметного люфта. Перед откручиванием рекомендуется очистить крепеж от загрязнений и коррозии, использовать проникающую смазку и убедиться, что инструмент установлен без перекоса.

Для сильно поврежденных гаек применяются специальные экстракционные головки со спиральным профилем. Они врезаются в поверхность крепежа и позволяют демонтировать соединение, которое невозможно открутить обычным инструментом.

Какую торцевую головку выбрать?

Выбор зависит от условий работы.

6-гранная головка подходит лучше, если:

• требуется высокий крутящий момент;
• крепеж сильно затянут;
• гайка покрыта коррозией;
• выполняется ремонт подвески или ходовой части;
• используется ударный инструмент;
• необходимо максимально снизить риск повреждения граней.

12-гранная головка будет удобнее, если:

• крепеж находится в хорошем состоянии;
• работа выполняется в ограниченном пространстве;
• необходимо быстро устанавливать инструмент;
• используется стандартная трещотка;
• выполняются сборочные или сервисные операции;
• необходимо работать со специальным 12-гранным крепежом.

Для мастерской или СТО оптимальным решением является наличие обоих вариантов. 6-гранные головки применяются для тяжелых работ и высоких нагрузок, а 12-гранные - для удобного обслуживания и работы в труднодоступных местах.

Вывод

6-гранные и 12-гранные торцевые головки нельзя однозначно разделить на хорошие и плохие. Каждый профиль рассчитан на определенные условия эксплуатации.

6-гранная головка обеспечивает большую площадь контакта с крепежом, лучше передает высокий крутящий момент и меньше нагружает углы гайки. Поэтому она является предпочтительным вариантом для прикипевших соединений, ремонта ходовой части и использования с ударным инструментом.

12-гранная головка имеет больше положений установки и легче совмещается с крепежом. Она удобна при работе в ограниченном пространстве, регулярном обслуживании и выполнении операций, где не требуется экстремальное усилие.

При выборе важно учитывать не только количество граней, но и точный рабочий размер, посадочный квадрат, длину головки, материал изготовления и допустимый способ применения. Правильно подобранная торцевая головка поможет безопасно передать усилие, сохранить грани крепежа и ускорить выполнение ремонтных работ.
