С 2011 года метод снятия звездочки топливного насоса изменился. Этот съемник позволяет выталкивать дизельный насос высокого давления из звездочки насоса.

Дополнительная информация

Применения: Ford Transit с 2011 года, 2.2 TDCi (Puma) также встречается в Land Rover Defender 2.2 TD4 с 2001 по 2015 год

Эквивалент мосту съемника от OEM 303-249 + комплект ножек съемника 303 249-01

Позволяет снять насос без снятия цепи привода ГРМ

Звездочка больше не имеет резьбовых отверстий, что означает, что ножки тяги, используемой для снятия звездочки, должны быть зацеплены в профиле.

Инструкция

Приготовление:

• Снимите компоненты, которые затрудняют доступ к креплениям и магистралям топливного насоса.

• Перед отсоединением любых напорных магистралей убедитесь, что давление топлива упало до нуля.

• Снимите крышку доступа звездочки дизельного насоса в передней части двигателя.

• Установите специальный инструмент Ford 303-1151 (инструмент для удержания звездочек), который можно приобрести отдельно.

• Снимите все крепежные болты топливного насоса и топливопроводы, чтобы можно было снять топливный насос.

Специальный инструмент Ford 303-1151 (инструмент для удержания звездочек) поставляется отдельно.

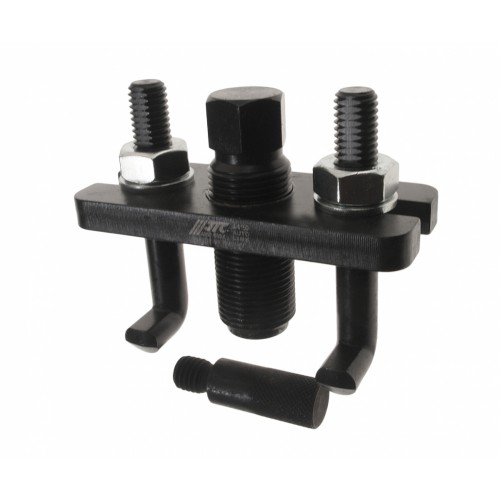

Описание компонентов

Компонент А

Центральную заглушку для вала дизельного насоса - вкрутите в центральный вал насоса перед установкой компонентов съемника. Смотрите рис. 2.

Компонент В

Съемная балка - соединяет между две ножки (C) и позволяет нажимному винту (D) давить на центральную пробку (A), чтобы вытолкнуть вал насоса и насос. Рис. 3

Компонент С

Съемник топливного насоса (крючковые ножки) x 2 - зацепить звездочку насоса, как показано на рис. 2.

Компонент D

Съемный винт - используется для снятия звездочки с вала насоса и позволяет снять насос.
