Набор метчиков для востановления резьбы (свечи накаливания) 33ед. - 4053 JTC
Набор ремонтных метчиков и резьбовых вставок для ремонта резьбы на 8 мм | 10 мм | 12мм свечей накаливания в головке блока цилиндров 4053 JTC
Вашему вниманию представлен новый ремонтный комплект для свечей накаливания, который решает все более распространенную проблему с головками цилиндров на дизельных двигателях.
Существует две причины повреждения резьбы свечей накаливания: перекручивание и чрезмерное затягивание. Установка новой резьбовой вставки иногда может быть проблематичной: может быть трудно обеспечить ее установку прямо и параллельно отверстию свечи накаливания; Комплект содержит компоненты, обеспечивающие прямую и точную резьбу новой вставки.
Комплект подходит для ремонта резьб для свечей накаливания 8 мм, 10 мм (с шагом 1,0 и 1,25) и 12 мм; В комплект входят пять новых резьбовых вставок для каждого размера (плюс инструменты для подгонки), а также соответствующие резьбонарезные инструменты и, кроме того, нарезные метчики для финишной обработки и обеспечения идеального монтажа новых вставок и резьб.

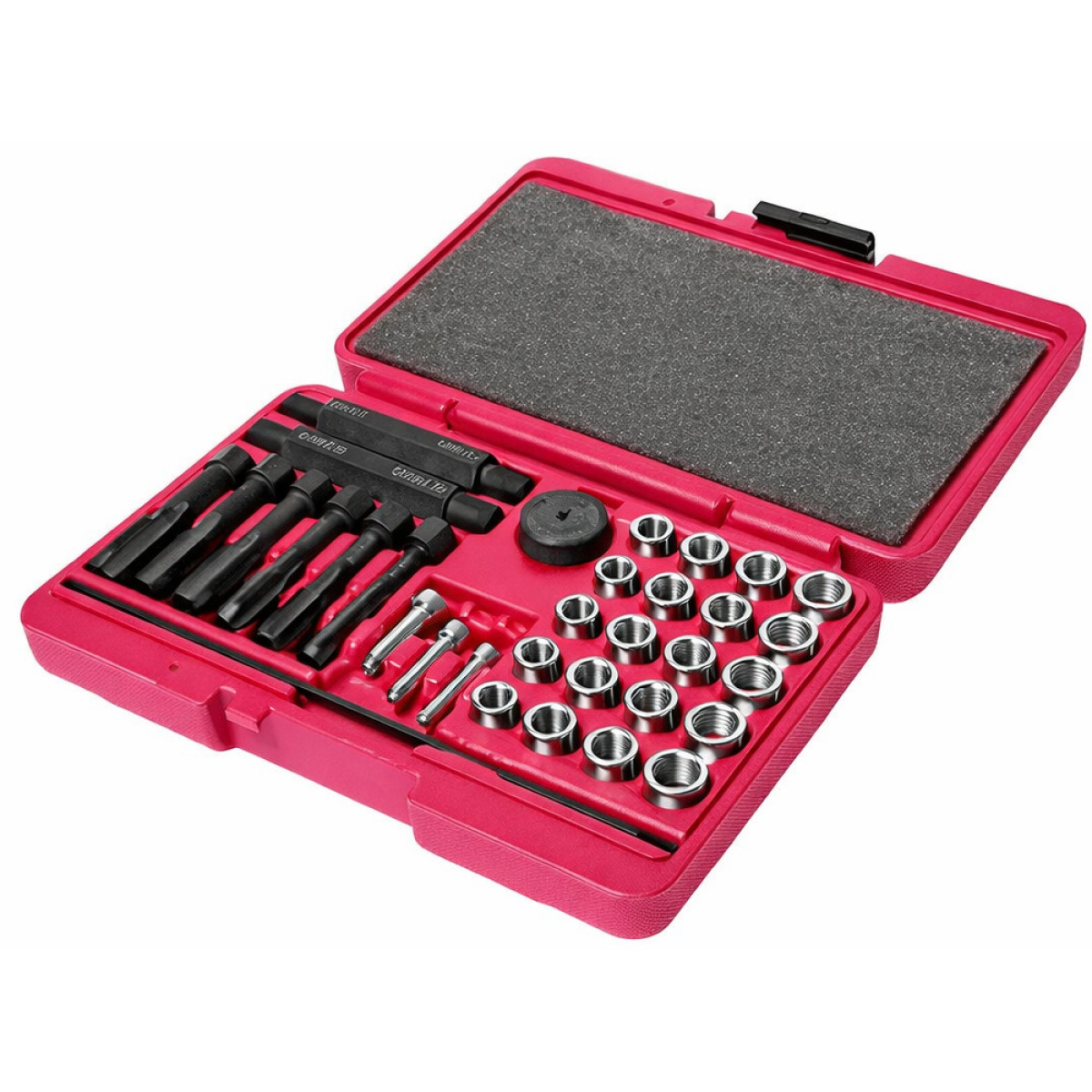

Набор представлен в удобном футляре.
Состав набора:
A: Монтажный инструмент
B: Ручка для (H)
C: Резьбовые вставки: M8 x 1,0
D: Резьбовые вставки: M10 x 1,0
E: Резьбовые вставки: M10 x 1,25
F: Резьбовые вставки: M12 x 1,25
G: Направляющие
H: Стержень
1. Вставной метчик M14 x 1,25 (для вкладыша M12 x 1,25)
2. M12 x 1,25 метчик
3. Вставной метчик M12 x 1,0 (для вкладыша M10 x 1,25)
4. M10 x 1,25 метчик
5. Вставной метчик M10 x 1,0 (для вкладыша M8 x 1,0)
6. М8 х 1,0 метчик
Инструкция
• Настоятельно рекомендуем снять головку цилиндров с двигателя до начала работы.
• Если головку цилиндров нужно оставить на месте, снимите соответствующую форсунку и подайте сжатый воздух через подходящий переходник, чтобы металлическая стружка и грязь не могли попасть в камеру сгорания.
• Содержите инструменты в чистом состоянии.
• Используйте средства защиты глаз, особенно при очистке от грязи или стружки с двигателя.
• Когда закончите, не оставляйте все используемые инструменты и детали в двигателе или рядом с ним.
• НЕ ИСПОЛЬЗУЙТЕ ПНЕВМАТИЧЕСКИЕ ИНСТРУМЕНТЫ С ЭТИМ ПРОДУКТОМ.
1. Мы рекомендуем снять головку цилиндров с двигателя.
2. Определите размер резьбы новой свечи накаливания.
3. С помощью соответствующей вставки определите, какой метчик использовать. Например, для вставки M8 x 1.0 требуется
метчик M10 x 1,0 (см. компоненты, перечисленные 1–6 выше).
4. Поместите метчик на вставной стержень(H). Навинтите рукоятку (B) на конец вставного стержня.
5. Навинтите подходящую направляющую (G) на другой конец вставного стержня. В комплект входят три направляющие; выберите правильную, которая плотно прилегает к вставляемой вставке и, следовательно, к головке цилиндров.
6. Смажьте метчик, стержень и конец направляющей консистентной смазкой.
7. Вставьте узел в отверстие свечи накаливания в головке цилиндров и нарежьте новую резьбу на глубину 11 мм.
8. Извлеките метчик, стержень и направляющую - смазка должна содержать большую часть образовавшейся металлической стружки.
9. Очистите новое резьбовое отверстие, убедившись, что на нем нет стружки или смазки. Осторожно используйте чистящую жидкость для обезжиривания, следя за тем, чтобы жидкость не текла через отверстие свечи накаливания.
10. Выберите правильную вставку и привинтите ее к соответствующему инструменту для установки вставки (A).
11. Смажьте наружную резьбу вставки фиксатором резьбы, и вверните новую вставку в отверстие свечи накаливания. Затяните гаечным ключом 13 мм или глубокой головкой на инструменте для вставки.
Извлеките инструмент.
12. Проверьте, чиста ли внутренняя резьба новой вставки, заново собрав стержень и направляющую с соответствующей метчиком из комплекта. Опять же, смазать смазкой и осторожно провести нарезку резьбы. Когда закончите, очистите и обезжирите.
13. Ремонт завершен, и можно установить новую свечу накаливания.
• В зависимости от характера задачи и инструментов, шесть метчиков и набор из 20 вставок считаются расходными материалами и поэтому не подпадают под гарантию
