Этот инструмент идеально подходит для двигателей с 2,5, которые можно найти в линейке Volkswagen. Из-за метода конструкции рекомендуется заменить водяной насос, если головка автомобиля снята с автомобиля.

Дополнительная информация

• Необходим для снятия водяного насоса.
• Также выравнивание двигателя по верхней мертвой точке.
• Специально для Volkswagen T5 & Touareg 2.5D.
• При снятии головки цилиндров нужно менять водяной насос.

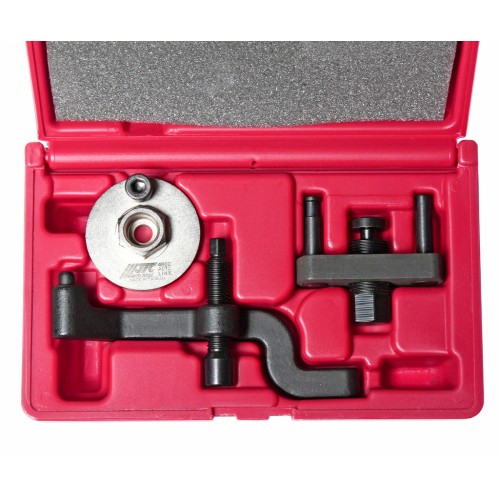

• A - Специальный ключ OEM T10225, B - Съемник OEM T10221 A, C Регулировочный инструмент OEM T10222A.
• Коды двигателя AXD, AXE, BAC, BLJ, BLK, BNZ, BPD, BPC, BPE
• Перед проведением ремонта сбросьте давление и температуру, если это необходимо.

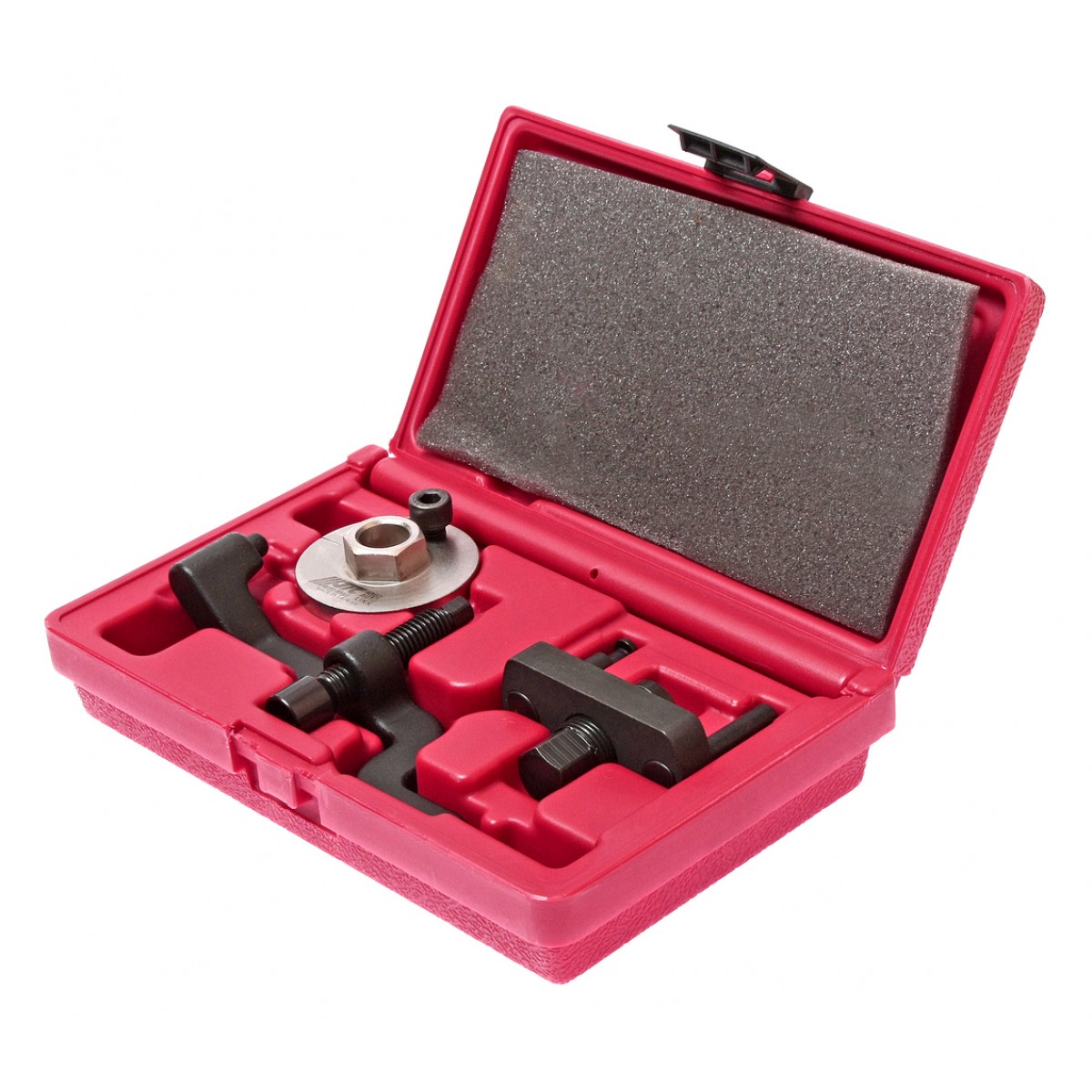

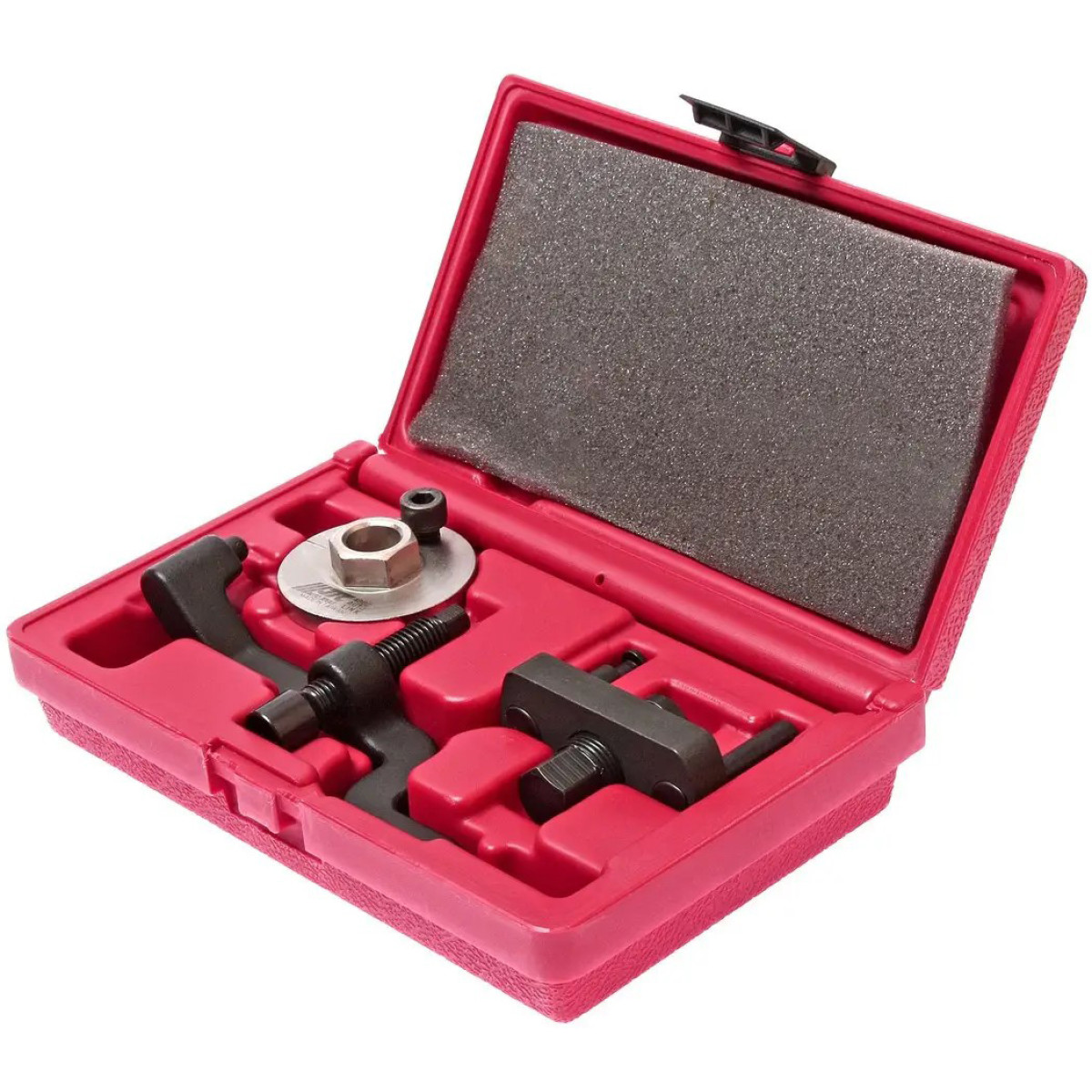

Состав набора:

ИНСТРУКЦИИ

Коды двигателя ТОЛЬКО BAC, BLK

Отсоедините выхлопную трубу и каталитический нейтрализатор от турбонагнетателя и КПП. (Каталитический нейтрализатор может оставаться на месте).

Коды двигателя ТОЛЬКО BPD, BPE

Снять охладитель рециркуляции выхлопных газов и сажевый фильтр.

ВСЕ ДВИГАТЕЛИ

1. Слить охлаждающую жидкость

2. Снимите сливные пробки охлаждающей жидкости.

3. Снимите крышку насоса охлаждающей жидкости.

4. Удалить звукоизоляцию от № 1 цилиндра конца блока двигателя

5. Открутите болты и снимите кронштейн с шумоизоляционной крышки.

NB Всегда обновляйте уплотнительную крышку после удаления

6. С помощью специального гаечного ключа (B) прикрепите болт к коленчатому валу, повернув болт через центр инструмента и в коленчатый вал, и затяните с моментом 20 Нм (только одно положение позволит закрепить этот болт, чтобы обеспечить правильное выравнивание)

7. Убедитесь, что двигатель установлен на ВМТ

8. С помощью подходящего гаечного ключа или головки ослабьте гайку насоса охлаждающей жидкости.

Примечание. Ранние двигатели в этом диапазоне имели недостаточный зазор за зубчатым колесом насоса охлаждающей жидкости для установки съемника. В этом случае освободите зубчатое колесо, слегка постукивая по боковым сторонам зубчатого колеса молотком и медным зубилом.

9. Установите съемник (A), как показано на рисунке, и поворачивайте шестигранную гайку (с подходящим гаечным ключом) по часовой стрелке до тех пор, пока зубчатое колесо не будет снято с насоса.

10. Открутите крепежные болты насоса охлаждающей жидкости, как показано на рисунке.

11. Перед установкой съемник (С) отрегулировать его путем поворота наружу или внутрь, пока шестигранный шпиндель не совпадет с поверхностью инструмента (затененный)

12. Установите адаптор (C), поворачивая болт по часовой стрелке, пока съемник не соприкоснется с блоком цилиндров, а затем вытянет насос охлаждающей жидкости.

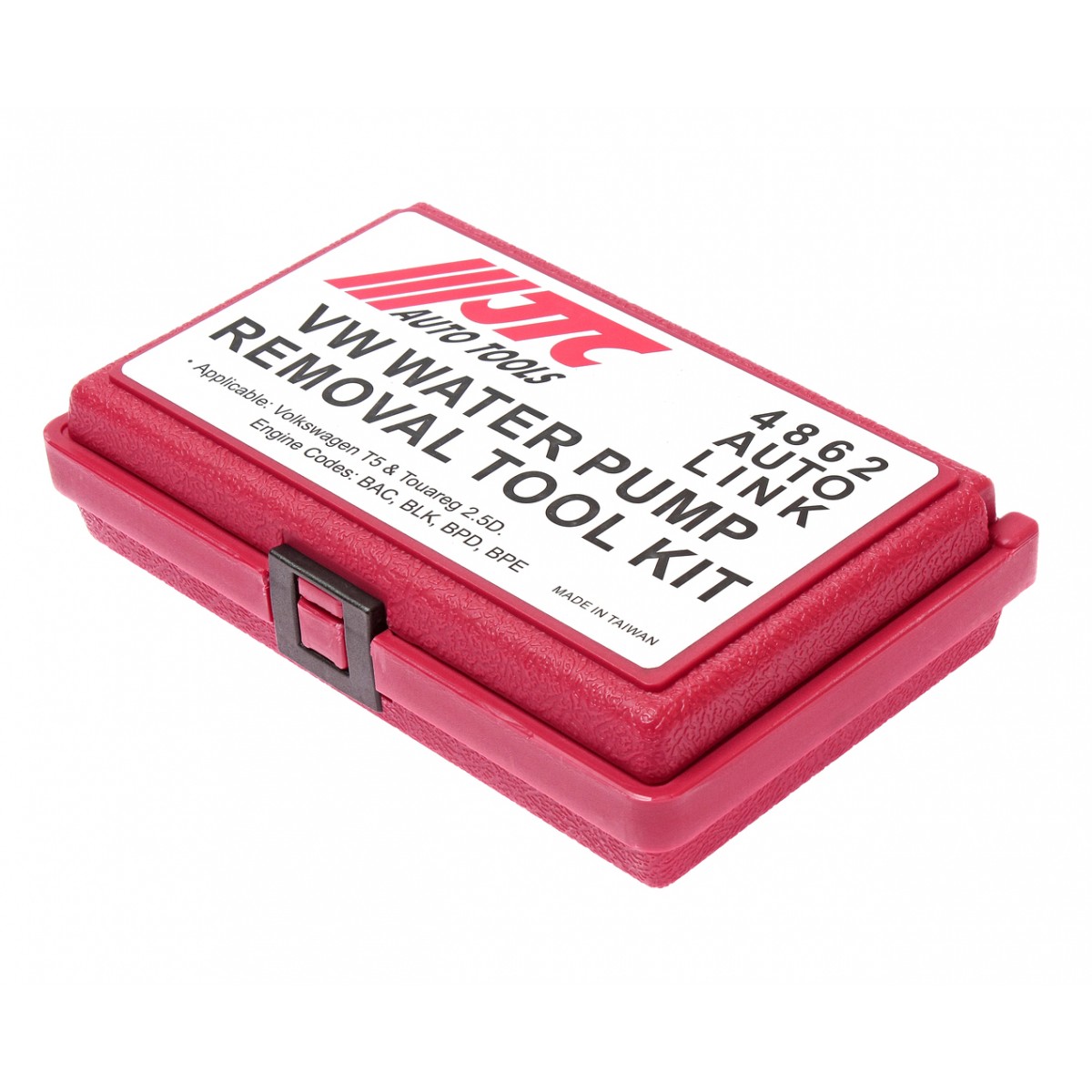

Упаковка: прочный пластиковый кейс.

Габаритные размеры: 220/135/55 мм (Д/Ш/В)

Вес: 1082 гр.
