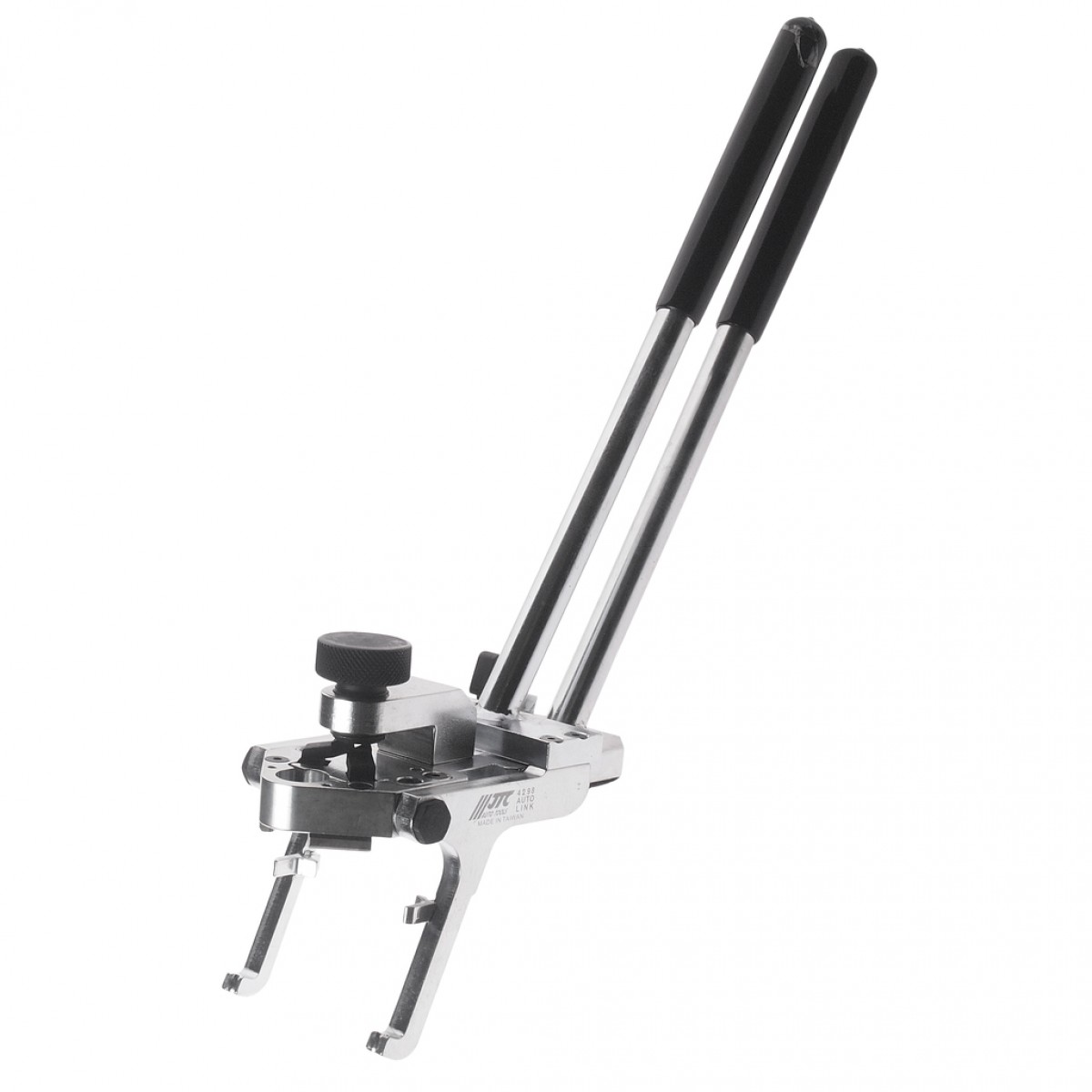

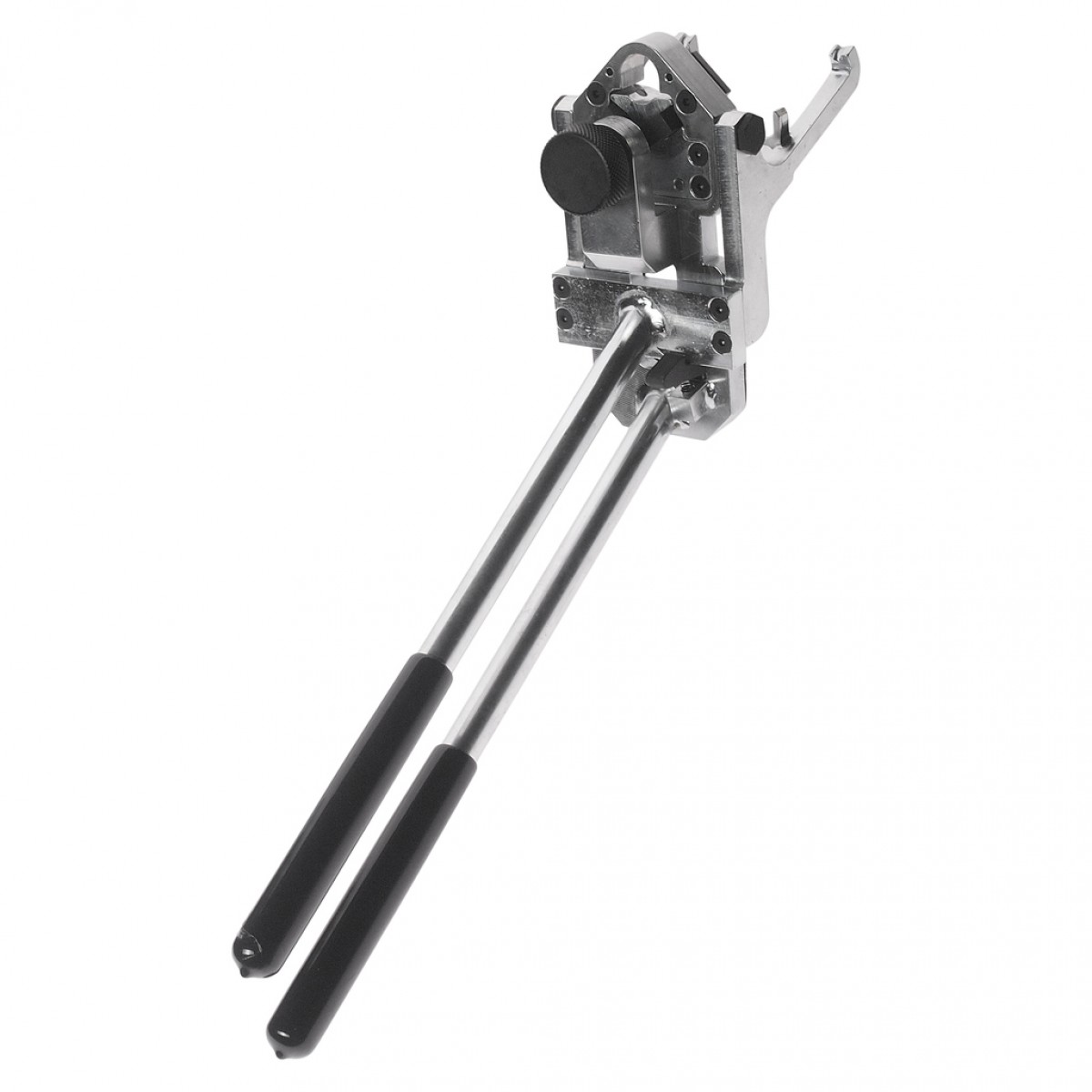

Приспособление для снятия/установки прижимной пружины клапанов BMW N20 N55 - 4298 JTC

Инструмент, необходимый для безопасного снятия пружин управления промежуточным валом, используемых в системе VVT, которые есть в бензиновых двигателях BMW.

Дополнительная информация

• Приложения включают в себя: BMW 1 серии, 2 серии, 3 серии, 4 серии, 5 серий, 6 серий, X1 и X3
• Коды двигателя включают в себя: бензиновые двигатели N 13 (1.6), N20 (1.6 и 2.0), N26 (2.0) и N55 (3.0).
• Эквивалент OEM 11 7 110 (117110) (117 110)

Система изменения фаз газораспределения на этих автомобилях использует систему подрессоренных рычагов, которые при неправильном удержании при снятии могут легко отскочить, что приведет к повреждению или травме. Инструмент 4298 JTC разработан для использования в соответствии с инструкциями OEM для безопасного и контролируемого снятия и установки этих пружин.

ПРЕДУПРЕЖДЕНИЕ. Эти инструкции приведены только в качестве руководства.

Перед продолжением ознакомьтесь с инструкциями OEM.

Перед снятием крепежных винтов пружины промежуточного рычага необходимо снять компонент A, чтобы снять нагрузку с пружины.
Снимите трубку подачи масла (1), показанную на рисунке, чтобы улучшить доступ.

Компонент А - Инструмент для снятия и установки
Инструмент для снятия и установки (A) используется для снятия нагрузки с пружин промежуточного рычага путем сжатия пружины. Установите 4298 JTC, как показано на рисунке, чтобы ножки (1) прижались к концу пружины. Убедитесь, что крепежный винт пружины расположен правильно, а основание 4298 JTC ровно расположено на головке цилиндров в точке (2).

Установив 4298 JTC, затяните винт с накатанной головкой (1) вниз до зажимных рычагов (2), как показано на рисунке.
Продолжайте поворачивать винт с накатанной головкой (1), пока зажимные рычаги не будут параллельны направляющему блоку 4298 JTC (3) и (4).

ПРИМЕЧАНИЕ. Убедитесь, что 4298 JTC теперь закреплен на пружине.

Закройте рычаг (1), показанный на рисунке, вниз, пока защелка (2) не зафиксирует 4298 JTC в закрытом положении.

После того, как 4298 JTC зафиксирован на месте и пружина должным образом предварительно загружена, винт для фиксации пружины теперь может быть удален.

Сняв крепеж, удерживайте рычаги (1) вместе и отпустите защелку (2). Медленно отпустите пружинную нагрузку. После полного освобождения снимите 4298 JTC и снимите пружину.
Примерка - обратный процесс, описанный выше.
