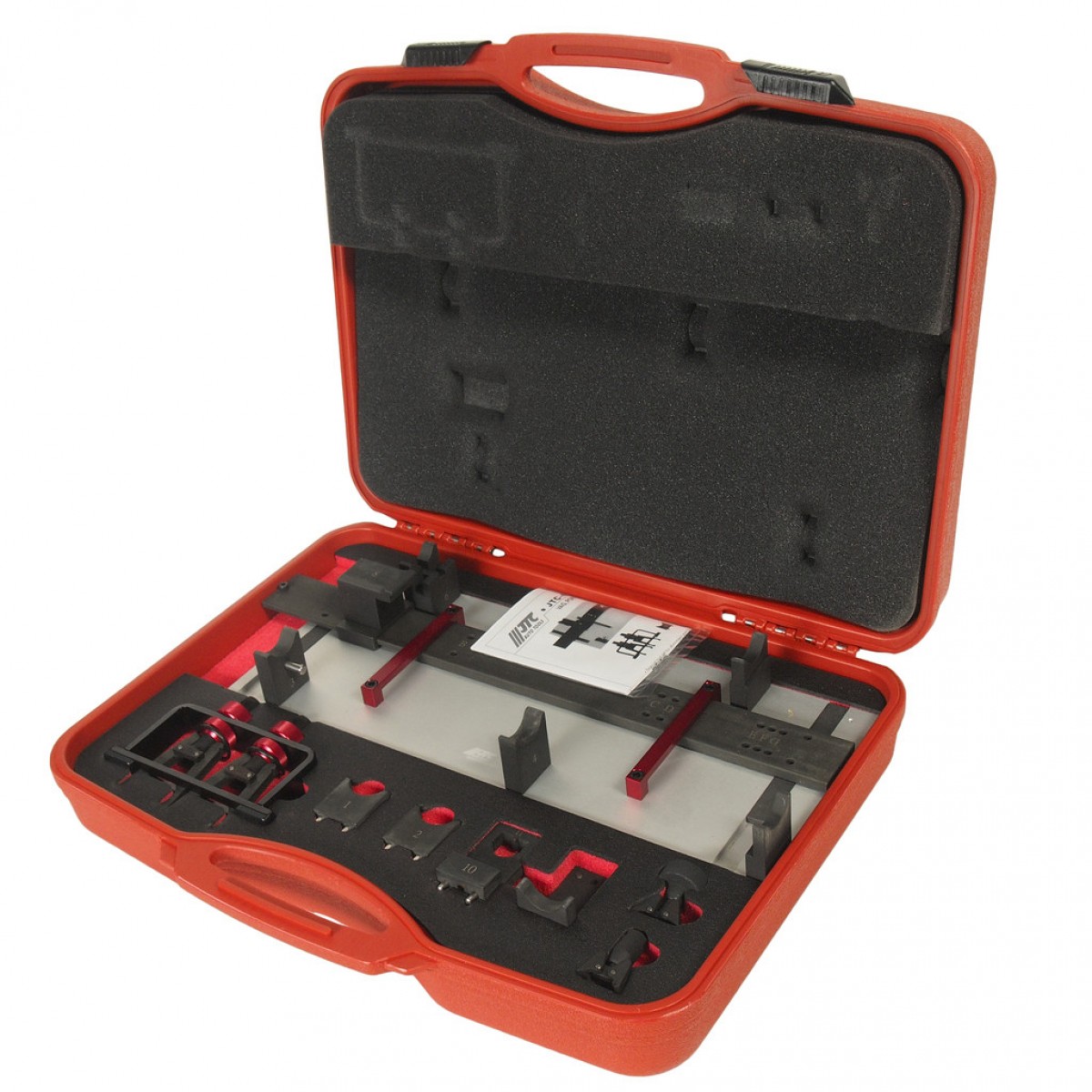

Фиксатор распредвала VW, AUDI, PORSCHE TDI 2.7,3.0,4.0 (T40094,T40095,T40096) - 4405 JTC
Набор инструментов 4405 JTC эквивалентен набору OEM инструментов и специально разработан, чтобы распредвалы были установлены в головку блока цилиндров в их правильном положении. Это необходимо, поскольку головки цилиндров сконструированы с удерживающей рамой распределительного вала, которая расщепляется от головки цилиндра вдоль центральной линии колпачков подшипника кулачка. При установке существующих или новых распределительных валов их необходимо правильно собрать в удерживающей раме, а затем закрепить на месте при сборке на головку цилиндров. Распределительные валы должны быть установлены с помощью приспособления для установки распределительного вала, иначе подшипники распределительных валов в удерживающей раме будут разрушены, а головка цилиндра потребует заменены. Комплект включает в себя зажимное приспособление, а также различные крепежные приспособления для распределительных валов, запорные устройства и зажимные приспособления для шестеренок.
Из-за большого количества двигателей, к которым применяется этот комплект, при монтаже распределительных валов необходимо соблюдать документацию и инструкции изготовителя - существует много различий в деталях при использовании зажимного устройства, а также правильные зажимы крепления распределительного вала и зажим для зубчатого зацепления зубчатого колеса должны использоваться для каждого конкретного двигателя.
Например, болтовые крепления распределительных валов могут быть удалены или перемещены в зависимости от конкретных инструкций по ремонту двигателя.
| Марка | Год | Примечание | Обьем | Код двигателя |
|---|---|---|---|---|
| Audi | 2003-2015 | Common Rail Diesel Engines TDI CR | 1.2, 1.6, 2.0, 2.7, 3.0, 4.0, 4.2 | ASB, ASE, BKN, BKS, BMK, BNG, BPP, BSG, BTR, BUG, BUN, BVN, CAAA, CAAB, CAAC, CAAD, CAAE, CAGA, CAGB, CAGC, CAHA, CAHB, CAMA, CAMB, CANA, CANB, CANC, CAND, CAPA, CARA, CASA, CASB, CASC, CASD, CATA, CAYA, CAYB, CAYC, CAYD, CAYE, CBAA, CBAB, CBAC, CBBA, CBBB, CBDA, CBDB, CBDC, CCFA, CCFC, CCHA, CCHB, CCLA, CCMA, CCWA, CCWB, CDBA, CDCA, CDSB, CDTA, CDTB, CDUC, CDUD, CDYA, CDYB, CDYC, CEGA, CEXA, CFCA, CFFA, CFFB, CFFD, CFFE, CFGB, CFGC, CFGD, CFHA, CFHB, CFHC, CFHD, CFHE, CFHF, CFJA, CGKA, CGKB, CGLA, CGLB, CGLC, CGLD, CGLE, CGQB, CJAA, CJCA, CJCB, CJCC, CJCD, CJGA, CJGC, CJGD, CJMA, CKDA, CKTB, CKTC, CKUB, CKUC, CKVB, CKVC, CLAA, CLAB, CLCA, CLCB, CLJA, CLLA, CLNA, CLZB, CMEA, CMFA, CMFB, CMGB, CMHA, CNEA, CNFA, CNRB, CRCA, CSHA, M05/9D (CAS), M05/9E, M05/9E (CRCA), M05/9E (CRCB), CFWA. |
| Porsche | ||||
| Seat | ||||
| Skoda | ||||
| Volkswagen |

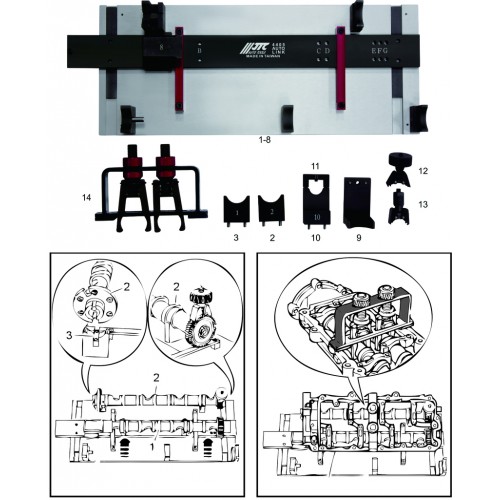

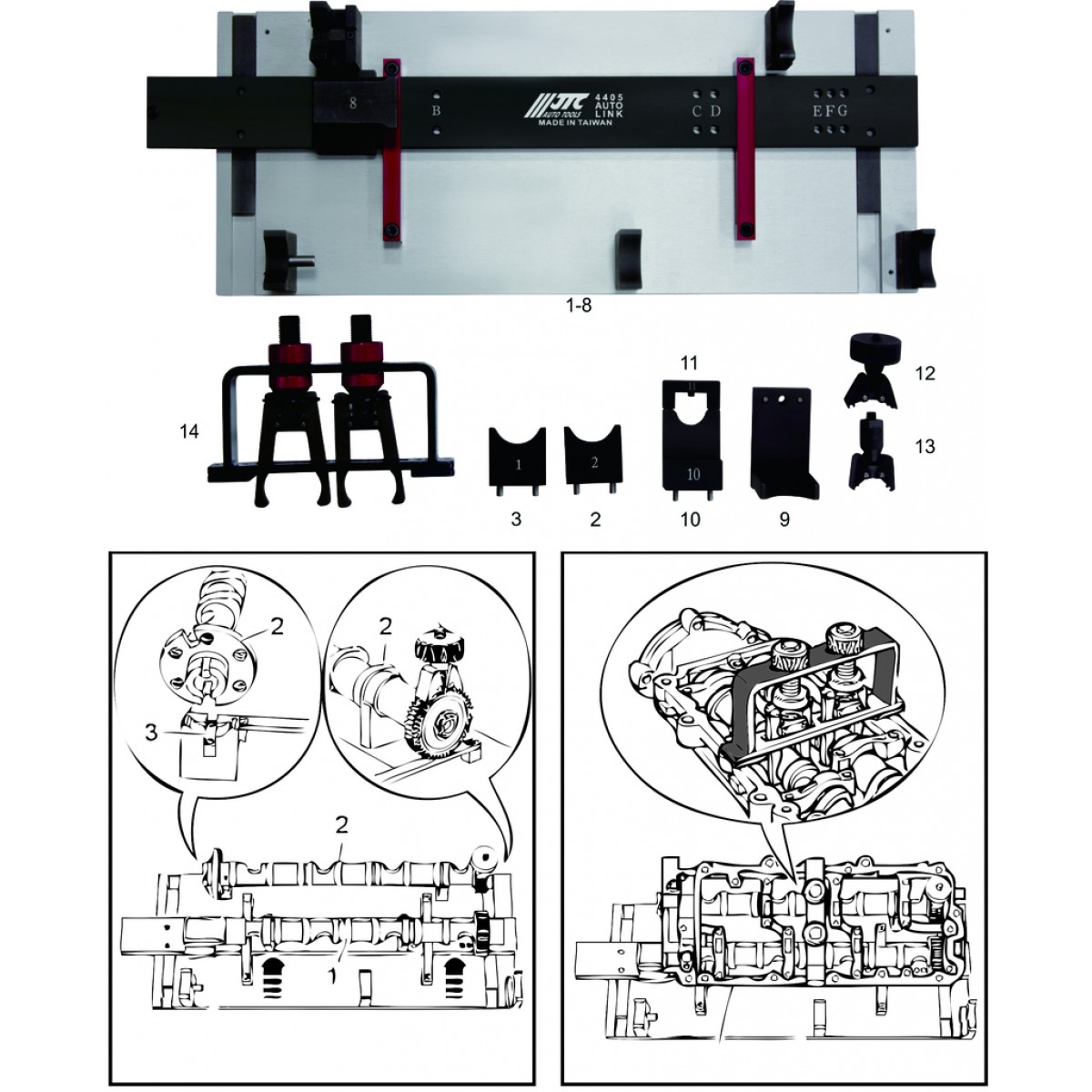

Компоненты набора:
| Позиция | OEM | Название |
|---|---|---|
| 1 | T40094 | Сборочная платформа (включает позиции 3, 4, 5, 6, 7 и 8) |
| 2 | T40095 | Удерживающий зажим распределительного вала |
| Большой | T40096 | Зубчатый зажим шестерни |
| Маленький | T40096/1 | Зубчатый зажим шестерни |
| 1 | T40094/1 | Поддержка распределительного вала |
| 2 | T40094/2 | Поддержка распределительного вала |
| 9 | T40094/9 | Поддержка распределительного вала |
| 10 | T40094/10 | Поддержка распределительного вала |
| 11 | T40094/11 | Фиксатор распредвалов в поддерживающем устройстве |
| 12 | T40094 | Поддержка распределительного вала |
Зубчатые зажимы зубчатых колес: см. Рисунки 4 и 5 - разместите Маленький или Большой (в зависимости от применения) на зубцах распределительного вала выпускных клапанов так, чтобы два плеча зажима входили в две половины шестерни (одна на каждой половине, как показано на рис. 4). Более широкий рычаг должен задействовать более широкую часть шестерни. Затяните установочный зажим с помощью колесика с накатанной головкой так, чтобы зубцы шестерни были выровнены (рис. 5).
На рисунках 6 и 7 показаны способы фиксации положения впускных и выпускных валов (они показаны только в качестве и будет варьироваться в зависимости от соответствующего двигателя).
ПОДРОБНАЯ ВИДЕОИНСТРУКЦИЯ
Фиксаторы ГРМ - это высокоточный инструмент, предназначенный исключительно для точной фиксации валов в необходимом положении при замене ремня или цепи ГРМ, регулировке фаз и других сервисных операциях. Их основная задача - обеспечить корректное позиционирование в соответствии с требованиями производителя двигателя.
Важно понимать, что фиксаторы не являются силовым инструментом. Они не предназначены для удержания шкивов или шестерен при откручивании или затяжке болтов. Использование фиксаторов в качестве упора для срыва крепежа может привести к их деформации, потере точности или полному выходу из строя. Даже незначительное искривление влияет на правильность установки фаз и может стать причиной серьезных повреждений двигателя.
Для удержания шкивов, звездочек и шестерен во время демонтажа или монтажа необходимо применять специальные удерживающие ключи и фиксирующие приспособления, рассчитанные именно на силовые нагрузки. Это отдельная категория инструмента, изготовленная с учетом высоких крутящих моментов и обеспечивающая безопасную работу без риска повреждения точного оснащения.
