Набор фиксаторов для установки ГРМ (BMW S54) - 907G20 F
Специально разработан для BMW M3, оснащенного 3.2-литровым 6-цилиндровым 24-клапанным бензиновым двигателем с цепным приводом
Комплектация
Инструмент проверки фаз газораспределения (OEM 119140)
Инструмент для установки распределительного вала (OEM 119130)
Штифты установочного инструмента распредвала (OEM 117342)
Выравнивающий рычаг VANOS (OEM 117160)
Стопорный штифт коленчатого вала (OEM 112300)
Распорки VANOS (OEM 119170)
Инструмент для поворота коленчатого вала (OEM 115100)
Описание
Предназначен для установки и регулировки фаз ГРМ при установке исполнительного узла системы Vanos на двигатели S54
Применение
двигатели серии M3 Cabriolet (00~06), Sport Coupe (99-06), CSL Sport Coupe (03~04)
Дополнительная информация
- Специально разработан для популярного BMW M3, оснащенного 3,2-литровым 6-цилиндровым 24-клапанным бензиновым двигателем с цепным приводом. Код двигателя S54 (32 6S 4).

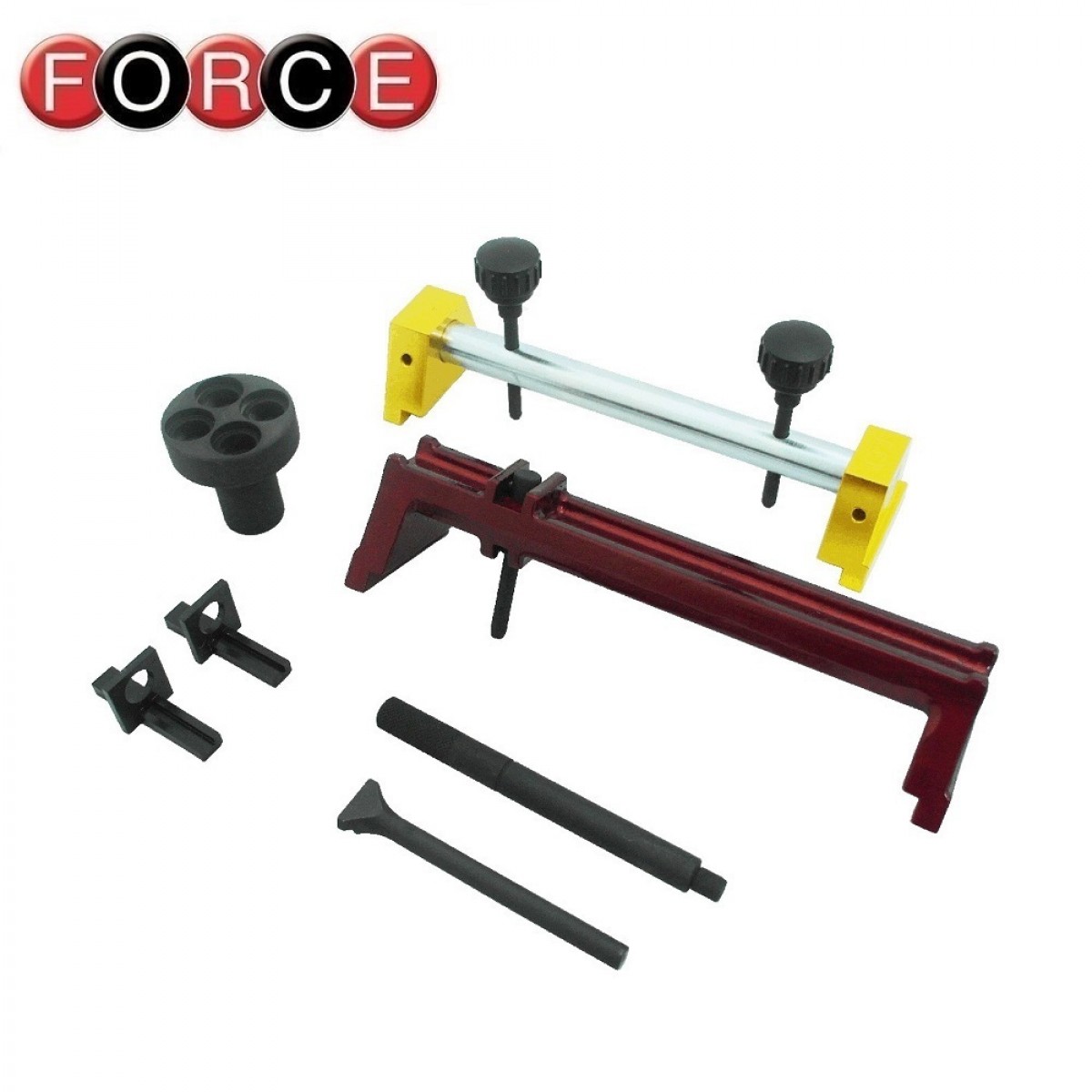

- В комплект входят: A. Инструмент проверки фаз газораспределения OEM 11 9 140; B. Инструмент для настройки распределительного вала - OEM 11 9 130; C. Установочные штифты распределительного вала OEM 11 7 342; D. Выравнивающий рычаг VANOS OEM 11 7 160; E. стопорный штифт коленчатого вала OEM 11 2 300; F. VANOS Spacers OEM 11 9 170 & G. Токарный инструмент для коленвала OEM 11 5 100.
- Область применения: BMW M3 Cabriolet (с 2000 по 2006 год); M3 Sports Coupe (с 1999 по 2006 год); M3 CSL Sports Coupe (с 2003 по 2004 год).
- Плюс: Z3 (M) E36 (с 2000 года) и Z4 (M) E85 / E86 (с 2006 года).

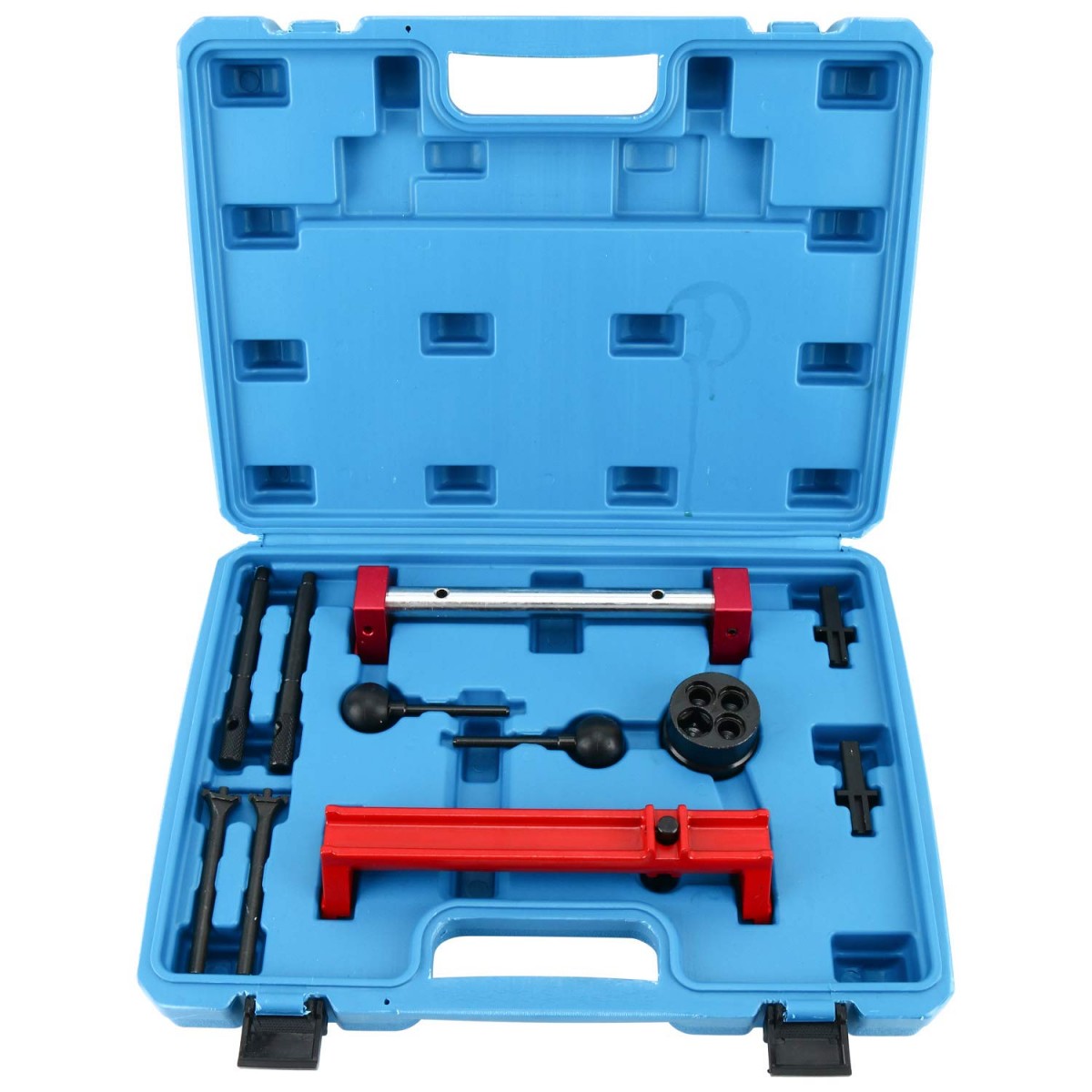

- Упакован в кейс.
 |
| A | 11 9 140 | Инструмент проверки фаз газораспределения | |||||
| B | 11 9 130 | Инструмент для установки распредвала | |||||
| C | 11 7 342 | Установочные штифты распределительного вала | |||||
| D | 11 7 160 | Регулятор VANOS | |||||
| E | 11 2 300 | Стопорный штифт коленчатого вала | |||||
| F | 11 9 170 | VANOS Распорки | |||||
| G | 11 5 100 | Инструмент для поворота коленчатого вала | |||||
| M3 | E46 | S54 (32-6S-4) | 3200 | 2000 | ||||
| Z3 (M) | E36 | S54 (32-6S-4) | 3200 | 2000 | ||||
| Z4 (M) | E85 / E86 | S54 (32-6S-4) | 3200 | 2006 | ||||
| M3 (CSL) | E46 | S54 (32-6S-4) | 3200 | 2003 | ||||
|
• Установите двигатель на ВМТ цилиндра номер один и установите стопорный штифт коленчатого вала (компонент ). ( не используйте компонент для блокировки коленвала, чтобы ослабить или затянуть крепление переднего шкива. Всегда используйте подходящий инструмент для удержания шкива коленвала.
-
-
|
Фиксаторы ГРМ - это высокоточный инструмент, предназначенный исключительно для точной фиксации валов в необходимом положении при замене ремня или цепи ГРМ, регулировке фаз и других сервисных операциях. Их основная задача - обеспечить корректное позиционирование в соответствии с требованиями производителя двигателя.
Важно понимать, что фиксаторы не являются силовым инструментом. Они не предназначены для удержания шкивов или шестерен при откручивании или затяжке болтов. Использование фиксаторов в качестве упора для срыва крепежа может привести к их деформации, потере точности или полному выходу из строя. Даже незначительное искривление влияет на правильность установки фаз и может стать причиной серьезных повреждений двигателя.
Для удержания шкивов, звездочек и шестерен во время демонтажа или монтажа необходимо применять специальные удерживающие ключи и фиксирующие приспособления, рассчитанные именно на силовые нагрузки. Это отдельная категория инструмента, изготовленная с учетом высоких крутящих моментов и обеспечивающая безопасную работу без риска повреждения точного оснащения.
