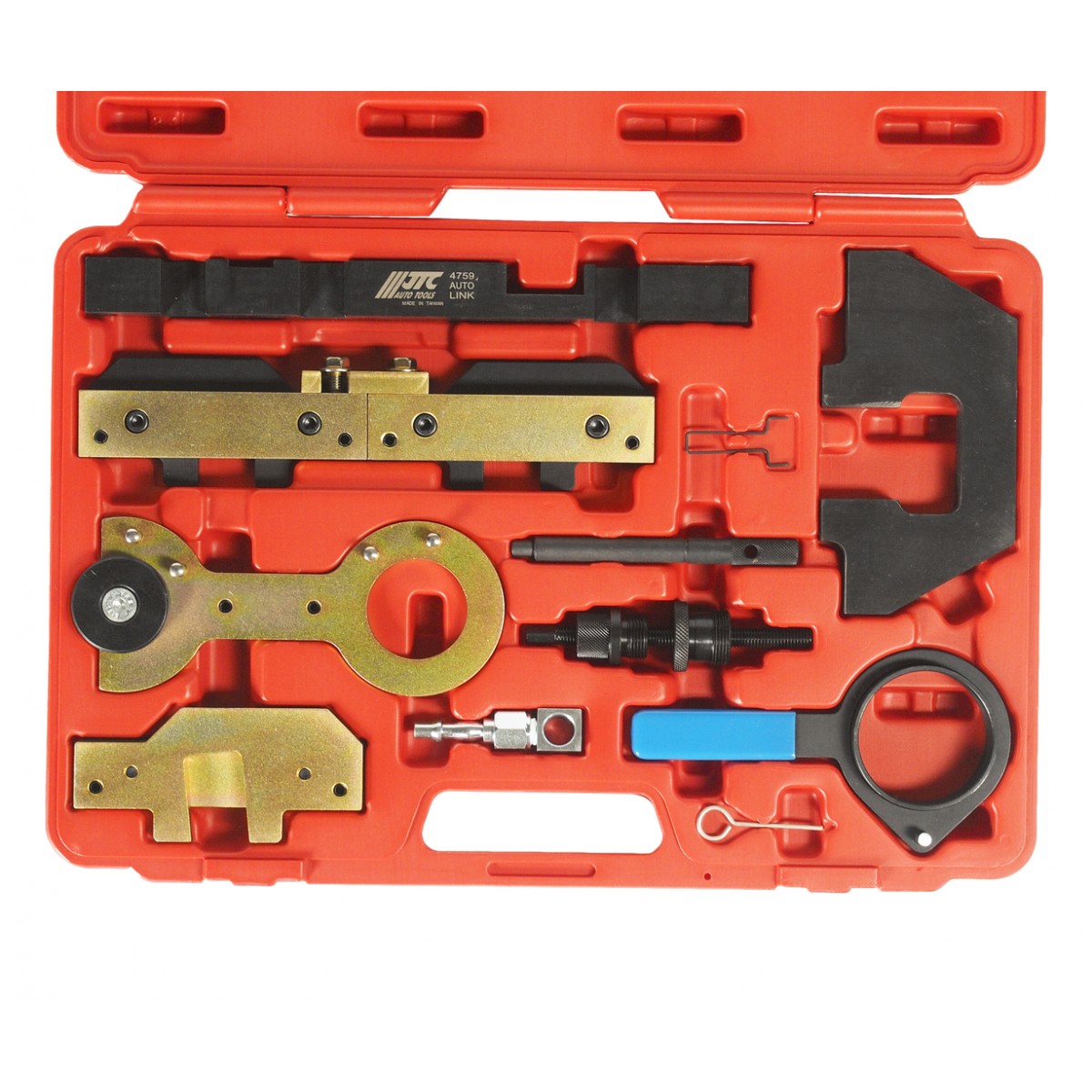

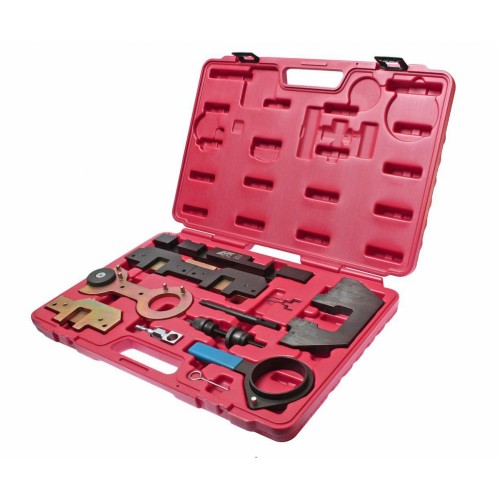

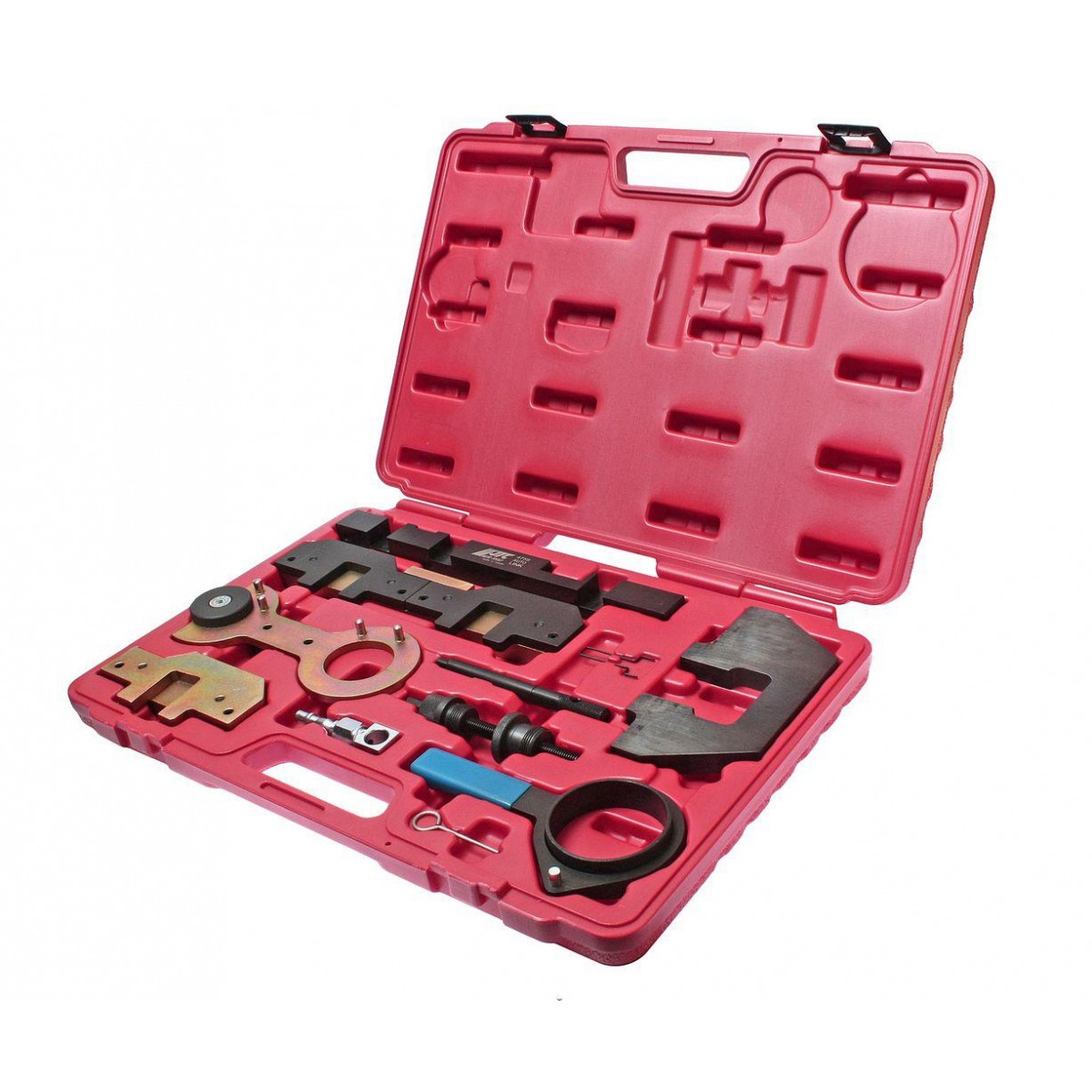

Набор фиксаторов ГРМ BMW M40, M43, M50, M52, M54, M56 4759 JTC

Описание товара

4759 JTC — профессиональный набор специальных фиксаторов и приспособлений для обслуживания газораспределительного механизма бензиновых двигателей BMW. Комплект предназначен для проверки и установки фаз ГРМ, фиксации распределительных валов, а также выполнения работ, связанных со снятием и установкой распредвала и отдельных элементов газораспределительного механизма.

Набор имеет широкую область применения и используется на бензиновых двигателях BMW семейств M40, M42, M43, M44, M50, M52, M52TU, M54 и M56, включая соответствующие модификации с системами Single VANOS и Double VANOS.

Применение специальных фиксаторов позволяет правильно позиционировать элементы ГРМ при выполнении ремонтных операций и сохранять необходимое взаимное положение коленчатого и распределительных валов. Это особенно важно при разборке привода ГРМ, ремонте ГБЦ, снятии распределительных валов и последующей установке фаз газораспределения.

Комплект рассчитан на профессиональное применение на СТО, в моторных мастерских и при специализированном ремонте автомобилей BMW.

Назначение

Набор 4759 JTC применяется для:

• проверки правильности установки фаз ГРМ;
• установки и регулировки фаз газораспределения;

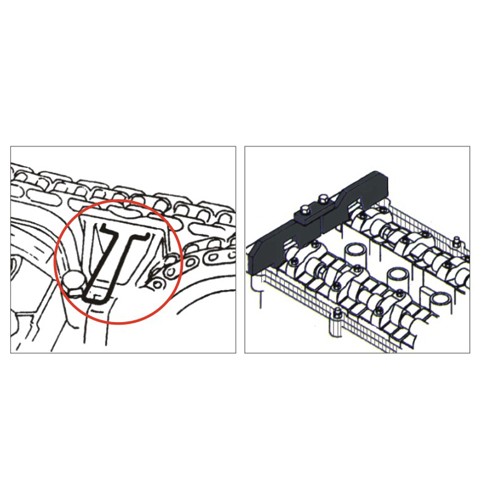

• фиксации распределительных валов в необходимом сервисном положении;
• снятия и установки распределительного вала;
• обслуживания отдельных компонентов привода ГРМ;
• работ с соответствующими двигателями Single VANOS;
• работ с соответствующими двигателями Double VANOS;
• ремонта ГБЦ, требующего фиксации механизма ГРМ;
• профессионального обслуживания бензиновых двигателей BMW.

Совместимые двигатели BMW

• M40
• M42
• M43
• M44
• M50
• M52
• M52TU
• M54
• M56

В зависимости от конкретной модификации двигателя набор применяется на версиях без VANOS, а также с системами Single VANOS и Double VANOS.

Применение по моделям BMW

BMW 3 Series:

• E36 316i — 1993–1999, M43
• E46 316i — 1999–2004, M43
• 316i Compact — 1994–2001, M43
• E36 318i — 1993–1999, M43
• E46 318i — 1998–2004, M43
• E30 318iS 16V — 1989–1991, M42
• E36 318iS / Coupe — 1992–1998, M42
• E36 318ti Compact — 1994–1998, M42
• E36 318iS / Coupe — 1996–1999, M44
• E36 318ti Compact — 1996–2001, M44
• E36 320i — соответствующие версии M50/M52
• E36 / E46 320i — соответствующие версии Single VANOS / Double VANOS
• 323i Compact — соответствующие версии Single VANOS
• E46 323i — 1998–2001, Double VANOS
• E36 325i — соответствующие версии Single VANOS
• E46 325i Compact — 2000–2006, Double VANOS
• 328i — соответствующие версии Single VANOS / Double VANOS
• E46 330i — 2000–2006, Double VANOS

BMW 5 Series:

• E34 518i — 1994–1996, M43
• E34 520i — соответствующие модификации
• E39 520i — соответствующие версии Single VANOS / Double VANOS
• E60 / E61 520i — соответствующие версии Double VANOS
• E39 523i — соответствующие версии Single VANOS / Double VANOS
• E34 525i — соответствующие модификации
• E39 525i — 2000–2003, Double VANOS
• E60 / E61 525i — 2003–2005, Double VANOS
• E39 528i — соответствующие версии Single VANOS / Double VANOS
• E39 530i — 2000–2003, Double VANOS
• E60 / E61 530i — 2003–2005, Double VANOS

BMW 7 Series:

• E38 728i — соответствующие версии Single VANOS / Double VANOS
• E65 / E66 730i — соответствующие версии Double VANOS

BMW X Series:

• E83 X3 2.5 — 2003–2006, Double VANOS
• E83 X3 3.0 — 2003–2006, Double VANOS
• E53 X5 3.0 — 1999–2005, M54 / Double VANOS

BMW Z3:

• Z3 1.8i — соответствующие версии M43
• Z3 1.9i — M43 / M44
• Z3 2.0i — Double VANOS
• Z3 2.2i — Double VANOS
• Z3 2.8i — Single VANOS / Double VANOS в зависимости от модификации
• Z3 3.0i — M54 / Double VANOS

BMW Z4 E85:

• Z4 2.2 — 2003–2006, Double VANOS
• Z4 2.5 — 2003–2006, Double VANOS
• Z4 3.0 — 2003–2006, Double VANOS

Преимущества 4759 JTC

• Широкая совместимость с бензиновыми двигателями BMW
• Применение для M40, M42, M43, M44, M50, M52, M52TU, M54 и M56
• Подходит для соответствующих версий Single VANOS и Double VANOS
• Предназначен для проверки и правильной установки фаз ГРМ
• Обеспечивает фиксацию распределительных валов при ремонте
• Используется при снятии и установке элементов ГРМ
• Подходит для работ с ГРМ и ГБЦ
• Широкий перечень совместимых моделей BMW
• Профессиональное решение для мотористов и СТО
• Прочный кейс для хранения и транспортировки

Характеристики

• Производитель: JTC
• Артикул: 4759 JTC
• Тип: набор фиксаторов ГРМ
• Марка автомобиля: BMW
• Тип двигателя: бензиновый
• Двигатели: M40, M42, M43, M44, M50, M52, M52TU, M54, M56
• Назначение: проверка, установка и фиксация фаз ГРМ
• VANOS: Single VANOS / Double VANOS — в зависимости от двигателя
• Длина упаковки: 450 мм
• Ширина упаковки: 320 мм
• Высота упаковки: 60 мм
• Вес: 6.6 кг
• Упаковка: прочный переносной кейс
• Применение: профессиональное

---

Внимание! Правила использования спец инструмента для ГРМ:

Фиксаторы ГРМ - это высокоточный инструмент, предназначенный исключительно для точной фиксации валов в необходимом положении при замене ремня или цепи ГРМ, регулировке фаз и других сервисных операциях. Их основная задача - обеспечить корректное позиционирование в соответствии с требованиями производителя двигателя.

Важно понимать, что фиксаторы не являются силовым инструментом. Они не предназначены для удержания шкивов или шестерен при откручивании или затяжке болтов. Использование фиксаторов в качестве упора для срыва крепежа может привести к их деформации, потере точности или полному выходу из строя. Даже незначительное искривление влияет на правильность установки фаз и может стать причиной серьезных повреждений двигателя.

Для удержания шкивов, звездочек и шестерен во время демонтажа или монтажа необходимо применять специальные удерживающие ключи и фиксирующие приспособления, рассчитанные именно на силовые нагрузки. Это отдельная категория инструмента, изготовленная с учетом высоких крутящих моментов и обеспечивающая безопасную работу без риска повреждения точного оснащения.
