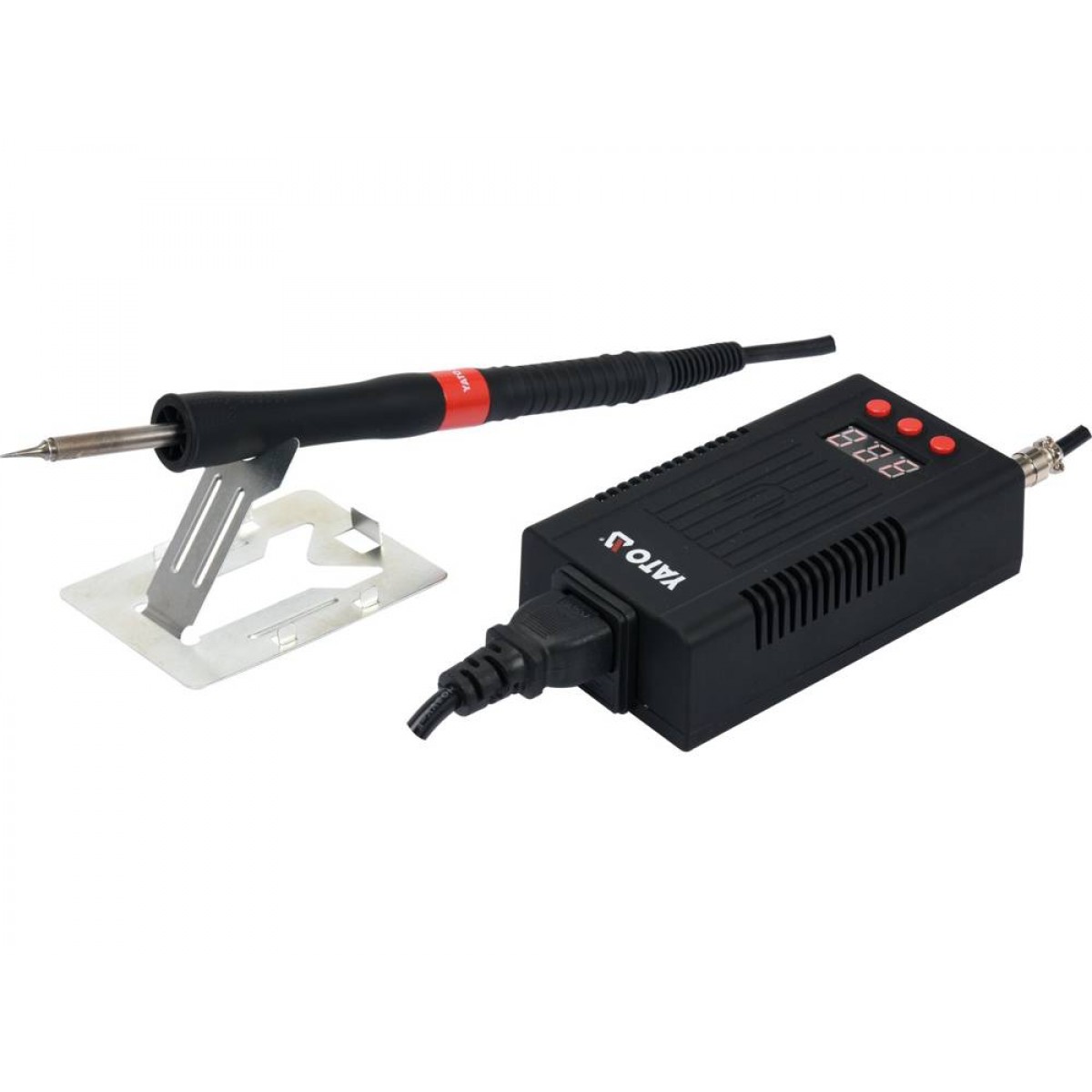

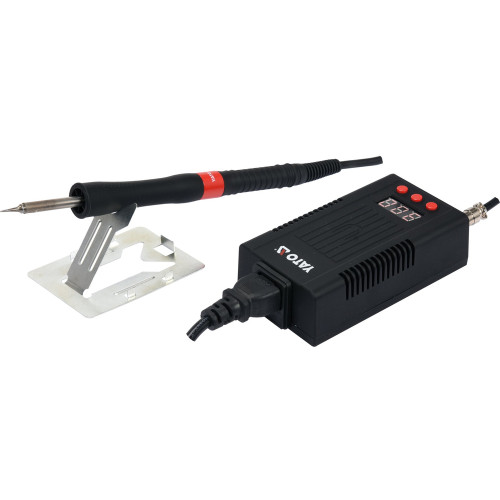

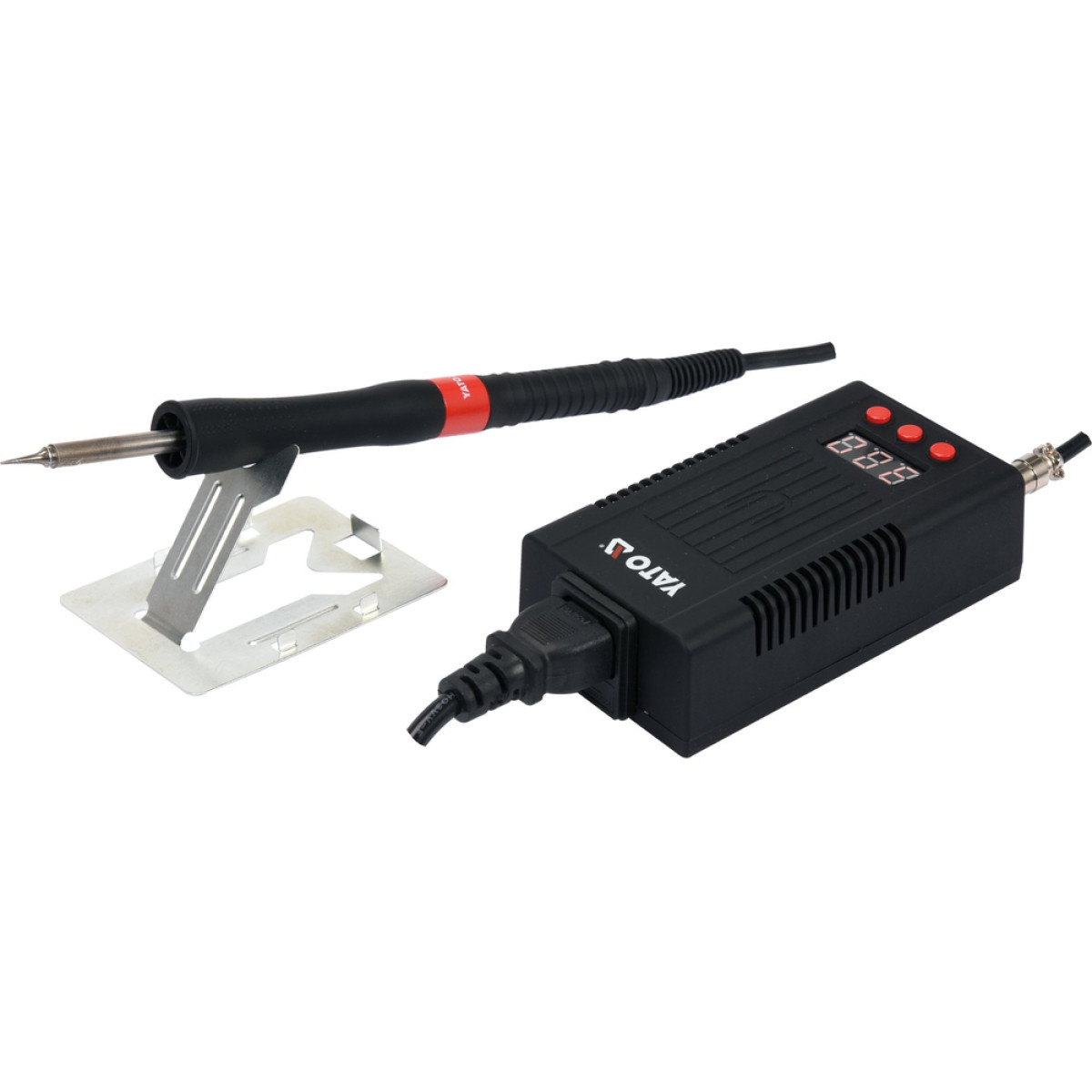

Паяльная станция сетевая: 110-230 V YATO; Р= 75 Вт, t°= 90-480°С, жало тип T12, LCD [YT-82461] - YT-82461

Паяльная станция YT-82461 с цифровым светодиодным дисплеем, функцией контроля температуры и калибровки температуры предназначена для работы с жалом со встроенным нагревателем. Биты T12представляет собой комбинацию встроенного в керамику провода сопротивления, датчика температуры и высококачественного паяльного жала. Интегрированная конструкция наконечника обеспечивает быстрый нагрев и очень быструю стабилизацию температуры. Станция Yato, как одна из немногих на рынке, имеет дополнительную функцию, продлевающую срок службы нагревателя и датчика температуры, что значительно повышает экономичность наконечника с интегрированной конструкцией. Паяльник позволяет быстро заменить жало, очень приятен на ощупь и имеет одно из самых коротких расстояний между хватом ручки и местом пайки, что очень полезно при точной работе.

• мощность: 75 Вт
• диапазон температур: 90 - 480°C
• точность температуры: +- 2°C
• стабилизация температуры
• калибровка температуры
• кнопка включения-выключения на передней панели

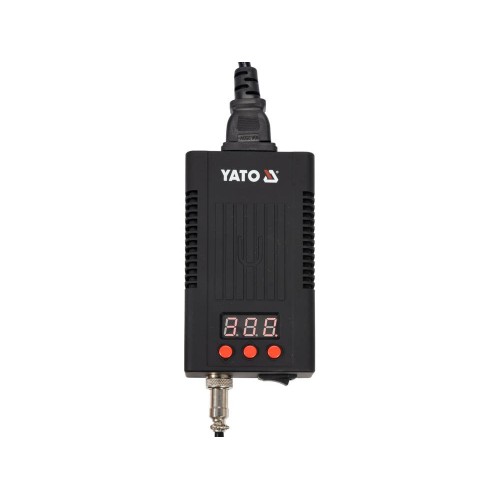

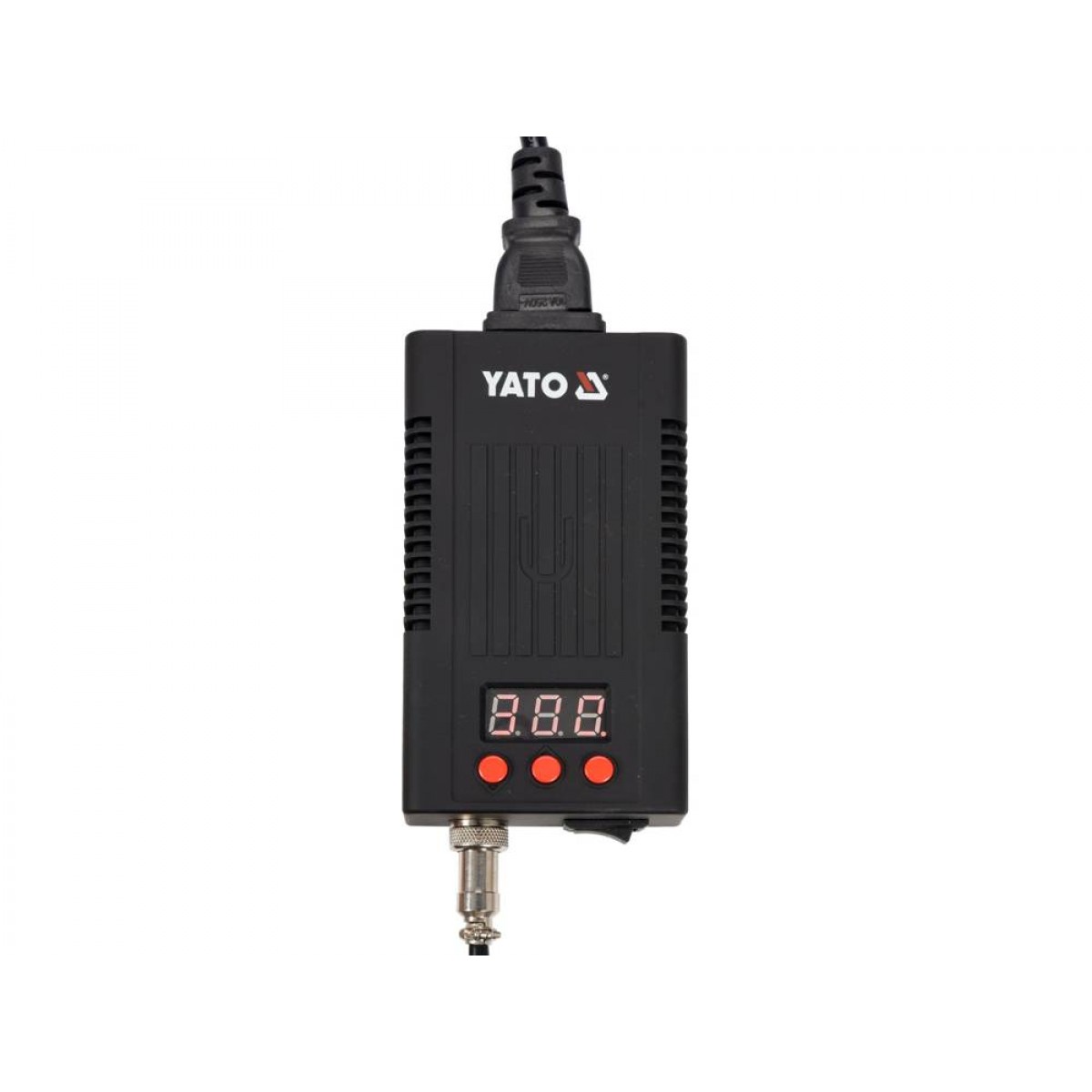

Цифровой дисплей с красной светодиодной подсветкой информирует нас о:

• заданная, а затем реальная температура наконечника
• настройки калибровки температуры

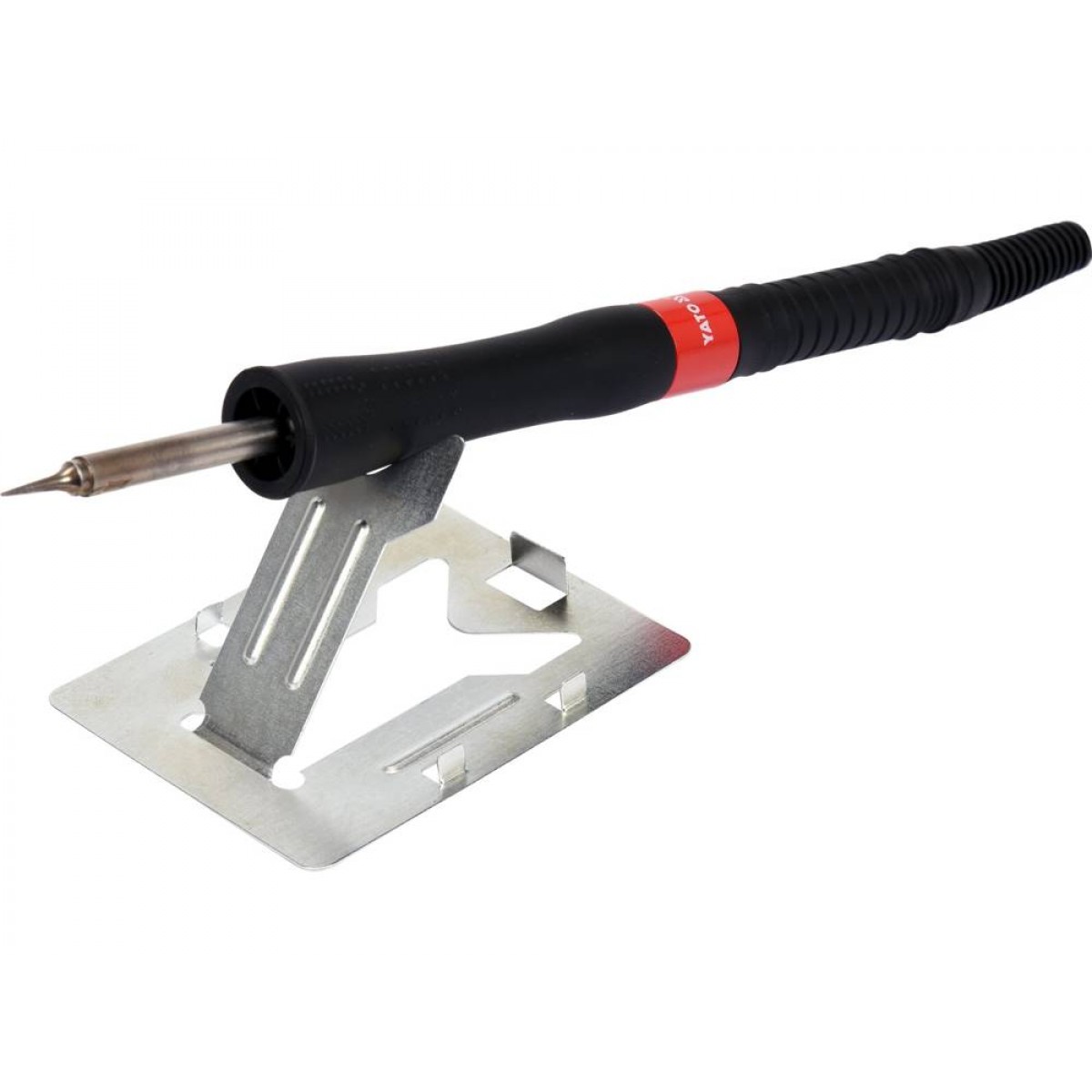

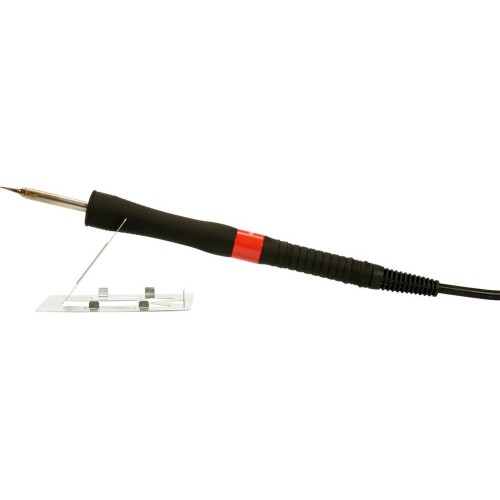

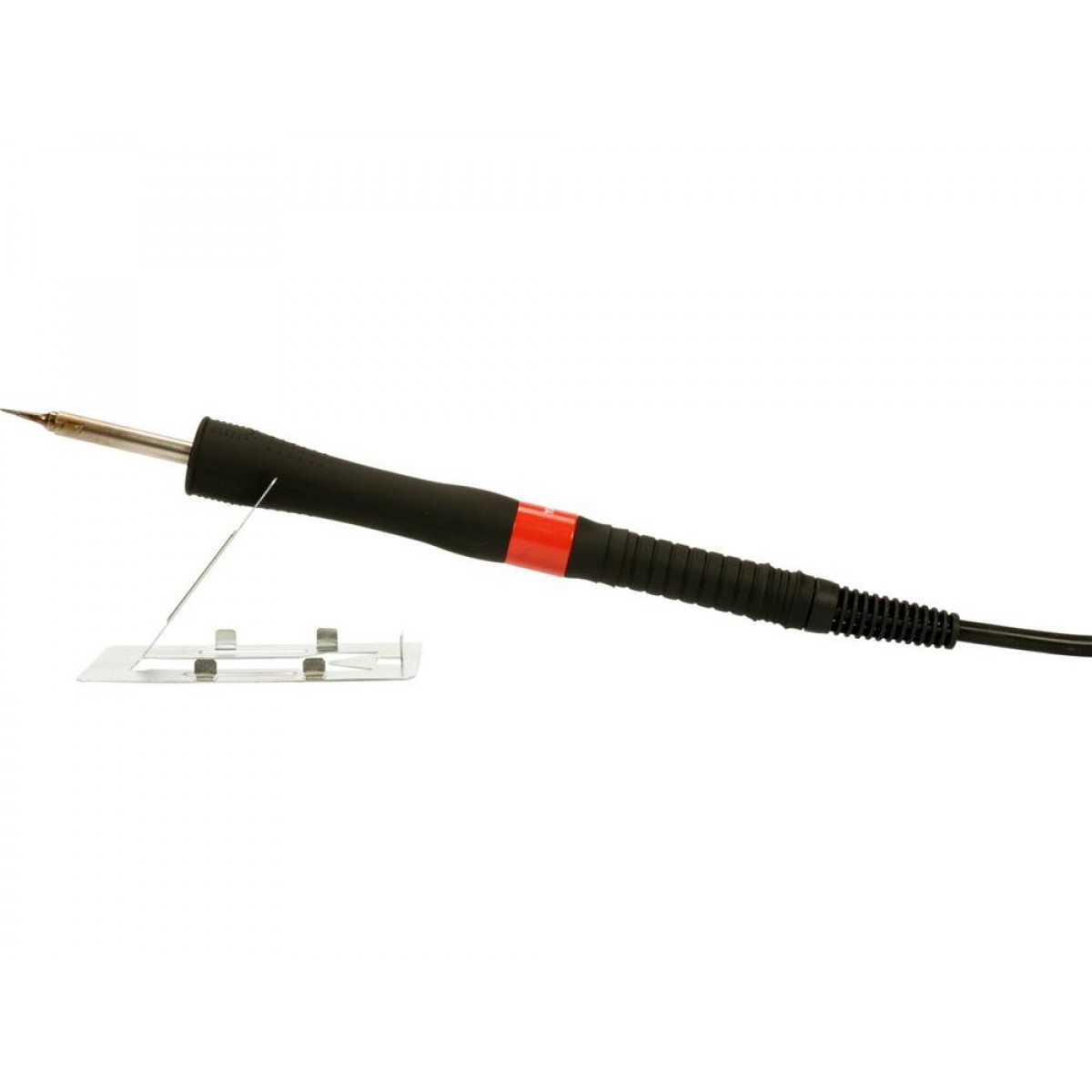

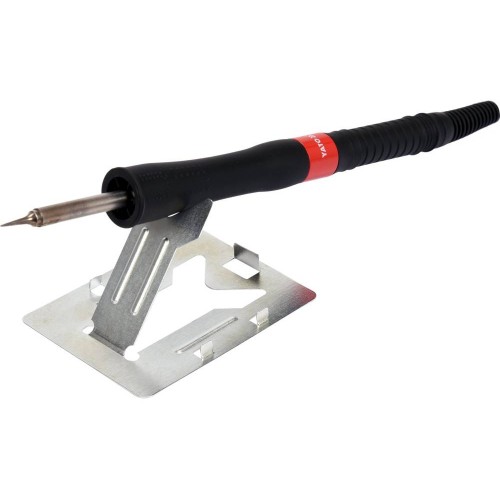

Паяльник:

• рабочее напряжение нагревателя: до 24В
• тип наконечника: T12
• быстрая замена наконечника
• нагреватель и датчик температуры, встроенный в наконечник
• тонкая ручка из высококачественного пластика
• небольшое расстояние между захватом ручки и местом пайки: наконечник выступает всего на 45 мм
• гибкий кабель, устойчивый к высоким температурам
• длина кабеля: 1,05 м
• вес приклада с наконечником + кабелем: около 65 г
• Наконечник T12-ILS в комплекте — для точной работы, диаметр наконечника всего 0,15 мм.

Паяльная станция YT-82461 прогревается до рабочей температуры 350°С примерно за 20 секунд , а примерно до 85% от заданного значения, т.е. в данном случае примерно до 300°С, она нагревается за 7 секунд.

БИТЫ T12: ПРЕИМУЩЕСТВА И НЕДОСТАТКИ И ВЛИЯНИЕ УПРАВЛЕНИЯ ПИТАНИЕМ НА СРОКИ СЛУЖБЫ

Одним из самых больших преимуществ наконечников со встроенной конструкцией является устранение проблемы сопротивления воздуха между жалом паяльника и датчиком температуры. Датчик температуры в жалах Т12 включен последовательно с нагревателем* и расположен в жале паяльника максимально близко к жалу. Таким образом, любое изменение температуры, например, при пайке крупногабаритных элементов, практически сразу считывается функцией стабилизации температуры, которая в режиме реального времени будет регулировать мощность устройства для поддержания заданной настройки.**

Еще одним преимуществом, оцененным многими пользователями, является скорость смены жала и даже возможность его замены, не дожидаясь остывания жала. Для этого достаточно термостойким материалом захватить горячее жало и вытащить его из паяльника.

Последовательное соединение датчика температуры и нагревателя, несомненно, имеет много преимуществ, но имеет и недостаток в виде сокращения срока службы самого датчика. Паяльная станция Yato YT-82461, как одна из немногих на рынке, имеет специальную функцию, снижающую негативное влияние такого решения:

На последней фазе нагрева наконечника программное обеспечение станции постепенно снижает мощность нагревателя до того, как она достигнет 100% от установленного значения. Например, при установке температуры 350°С станция будет работать на полной мощности примерно до 85% от установленного значения, а затем постепенно снижать эту мощность на последних 15%. Такой тип управления ограничивает негативное воздействие скачков напряжения как на саму станцию, так и на элементы грота. Интеллектуальное управление питанием также положительно влияет на точную работу функции стабилизации температуры.

ПРОЧИЕ ФУНКЦИИ

Функция стабилизации температуры позволяет поддерживать заданную температуру жала в различных условиях потребности в тепле для выполнения правильного паяного соединения. Жало в зависимости от размера припаиваемого элемента и поля пайки отдает больше или меньше тепла, а прибор с помощью встроенного датчика температуры жала на постоянной основе считывает его реальное значение и сравнивает с заданным значения, то, в зависимости от потребностей, увеличивает или уменьшает потребляемую мощность для поддержания заданной температуры.

Функция калибровки температуры позволяет откалибровать датчик температуры, встроенный в наконечник. В зависимости от качества, размера и степени износа наконечника требовательный пользователь может откалибровать датчик с помощью прибора для измерения температуры. Правильное чтение не только положительно влияет на стабилизацию температуры, но и помогает опытному пользователю избежать ошибки перегрева соединения в печатных платах.

ВНИМАНИЕ

*Датчик температуры в наконечниках Т12 соединен последовательно с резистивным проводом/нагревателем, а связь с системой управления осуществляется с помощью проводов, питающих нагреватель. Обычно в конструкции такого типа специальная система управления отключает питание нагревателя менее чем за миллисекунду, считывает температуру кончика жала и непрерывно регулирует параметры потребляемой мощности в зависимости от необходимости. Это циклический процесс, незаметный при нормальной работе, и его эффект заключается в стабилизации температуры наконечника наконечника.

**Для сравнения, в приборах с колбовой конструкцией с нагревателем и надетым на него наконечником стабилизация температуры задерживается под влиянием сопротивления воздуха. Воздух в свободном пространстве между наконечником и нагревателем также должен нагреваться или охлаждаться, что дополнительно увеличивает время реакции встроенного в нагреватель датчика температуры. Стабилизация, особенно в старых конструкциях, где датчик температуры был встроен в центр нагревательного элемента, работала медленно. Современные приклады, такие как в устройствах  YT-82456 , YT-82458 иимеют ТЭНы нового поколения особой формы и датчик температуры, расположенный на его конце. Таким образом, наконечник хорошо прилегает к обогревателю, а влияние сопротивления воздуха на функцию стабилизации сводится к минимуму.
