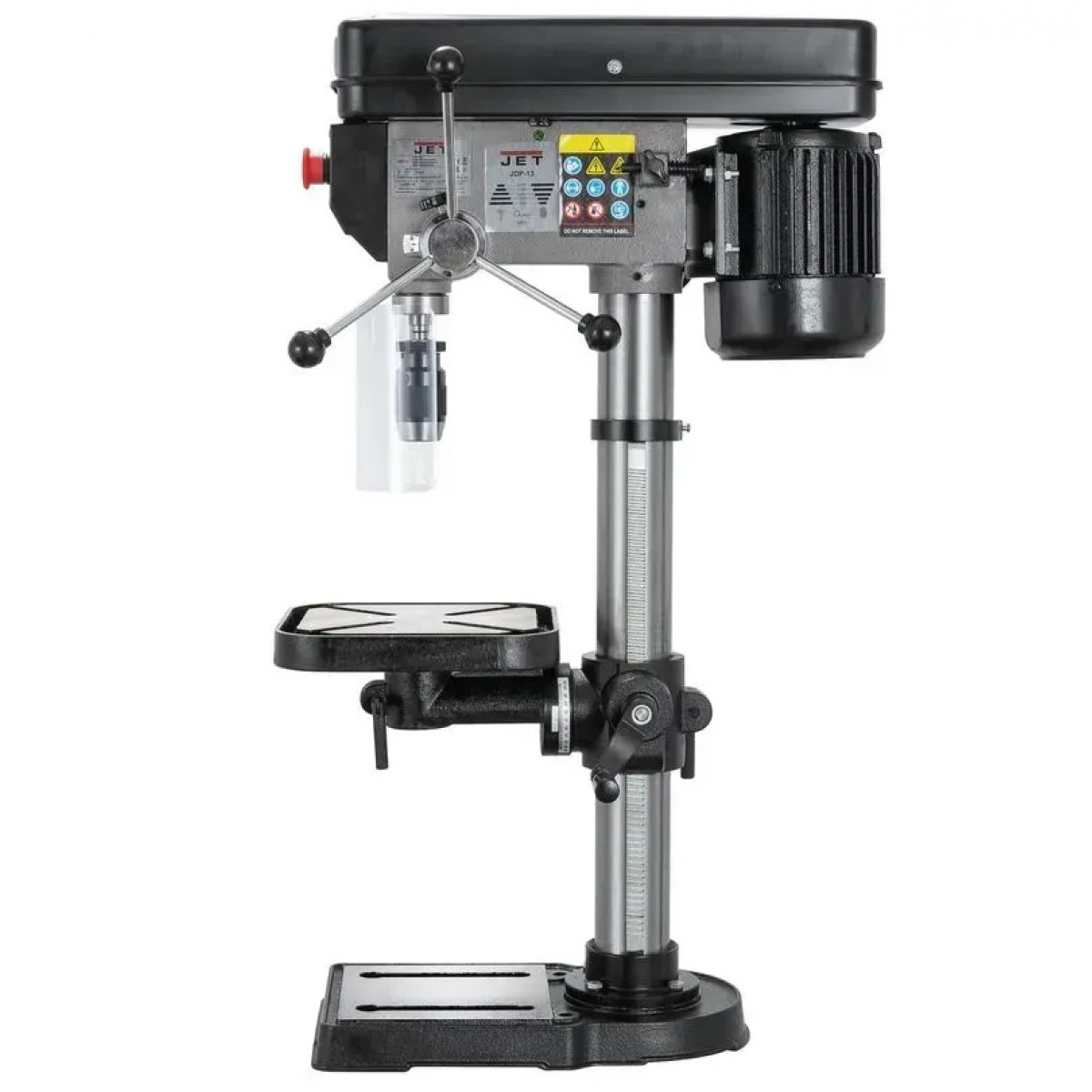

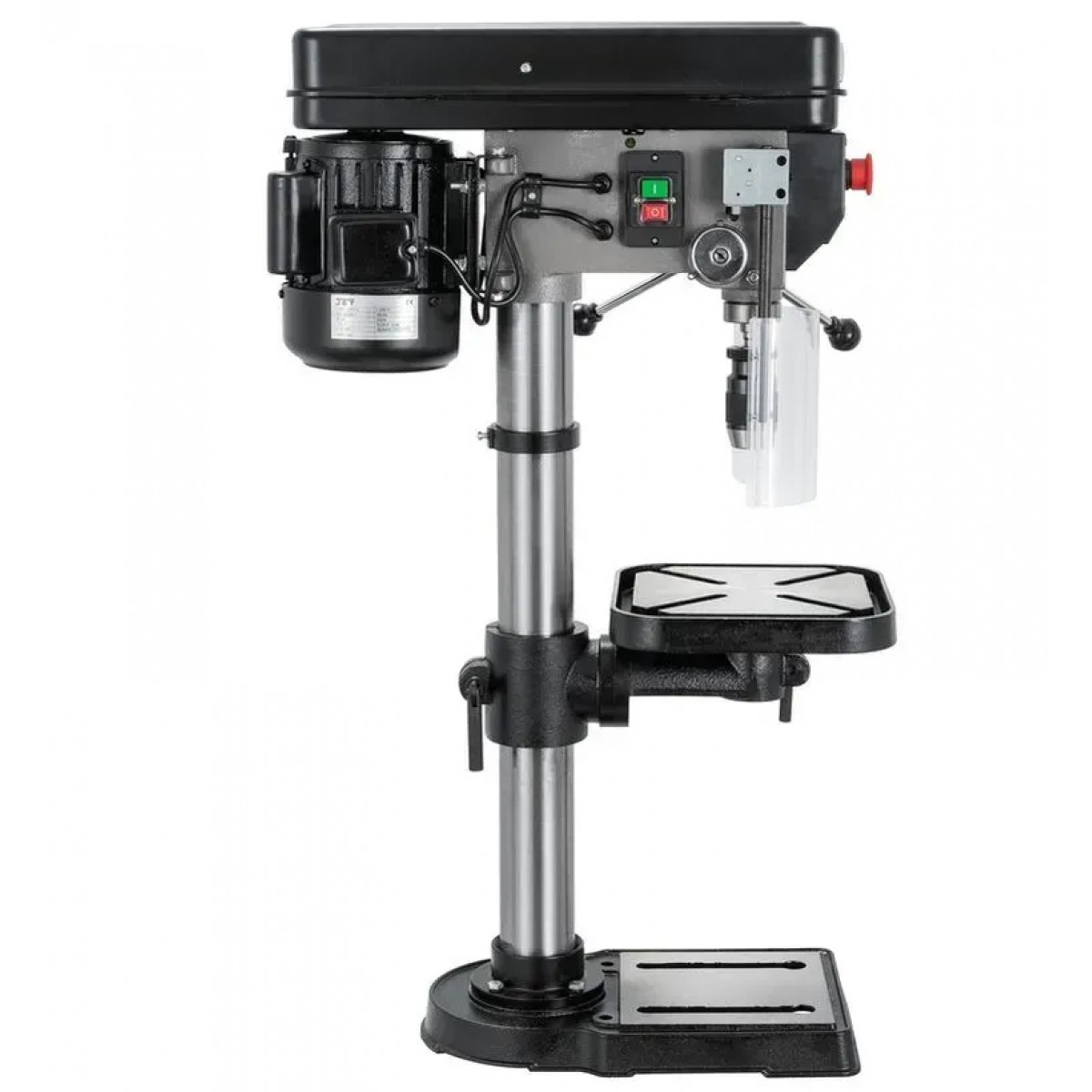

Сверлильный станок настольный (0,37) кВт. Ø16 мм. 490 – 2510 об. JET JDP-13 - JDP-13

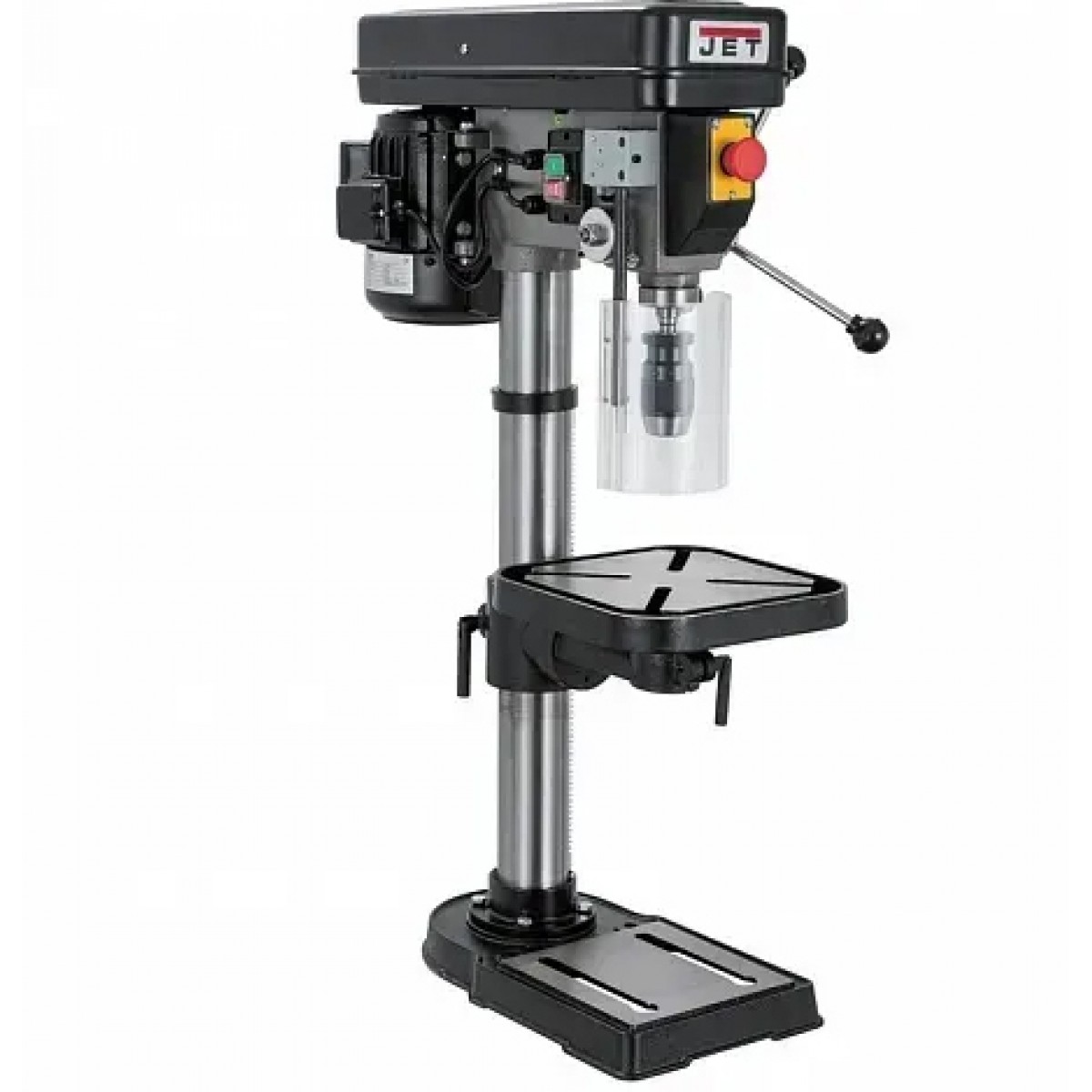

Сверлильный станок JDP-13 настольный сверлильный станок промышленной серии. Благодаря высокому качеству выполнения деталей и механизмов станок отличается хорошими показателями точности и долговечности и может применяться для серийного изготовления деталей.

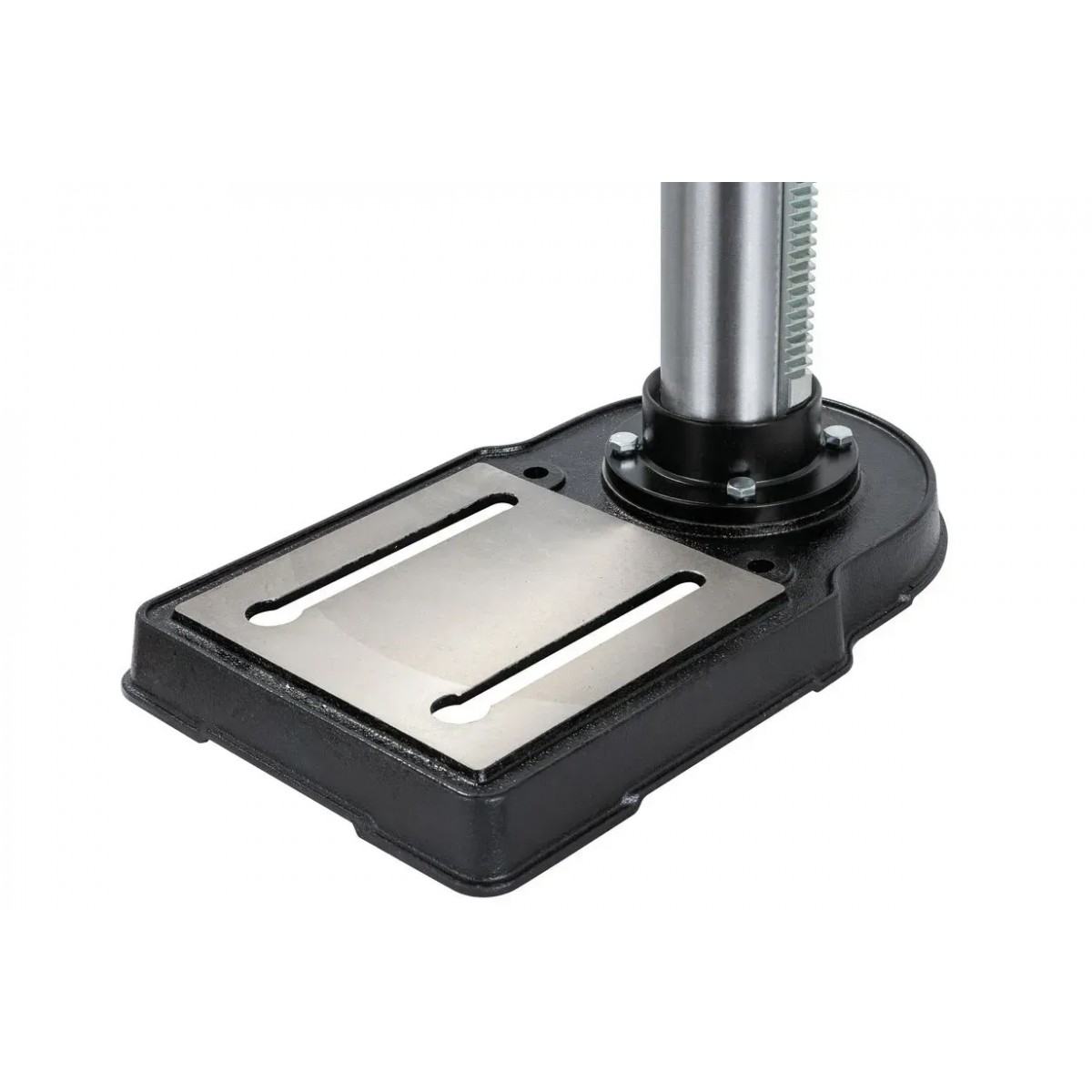

• Станок имеет стойкое чугунное основание размером 205 x 205мм, в котором предусмотрены 2-Т образные пазы с шириной 16мм, для закрепления заготовки прихватами или другими зажимными устройствами. На основание установлена колонна диаметром 73мм с зубчатой рейкой для возможности перемещения стола по вертикали.

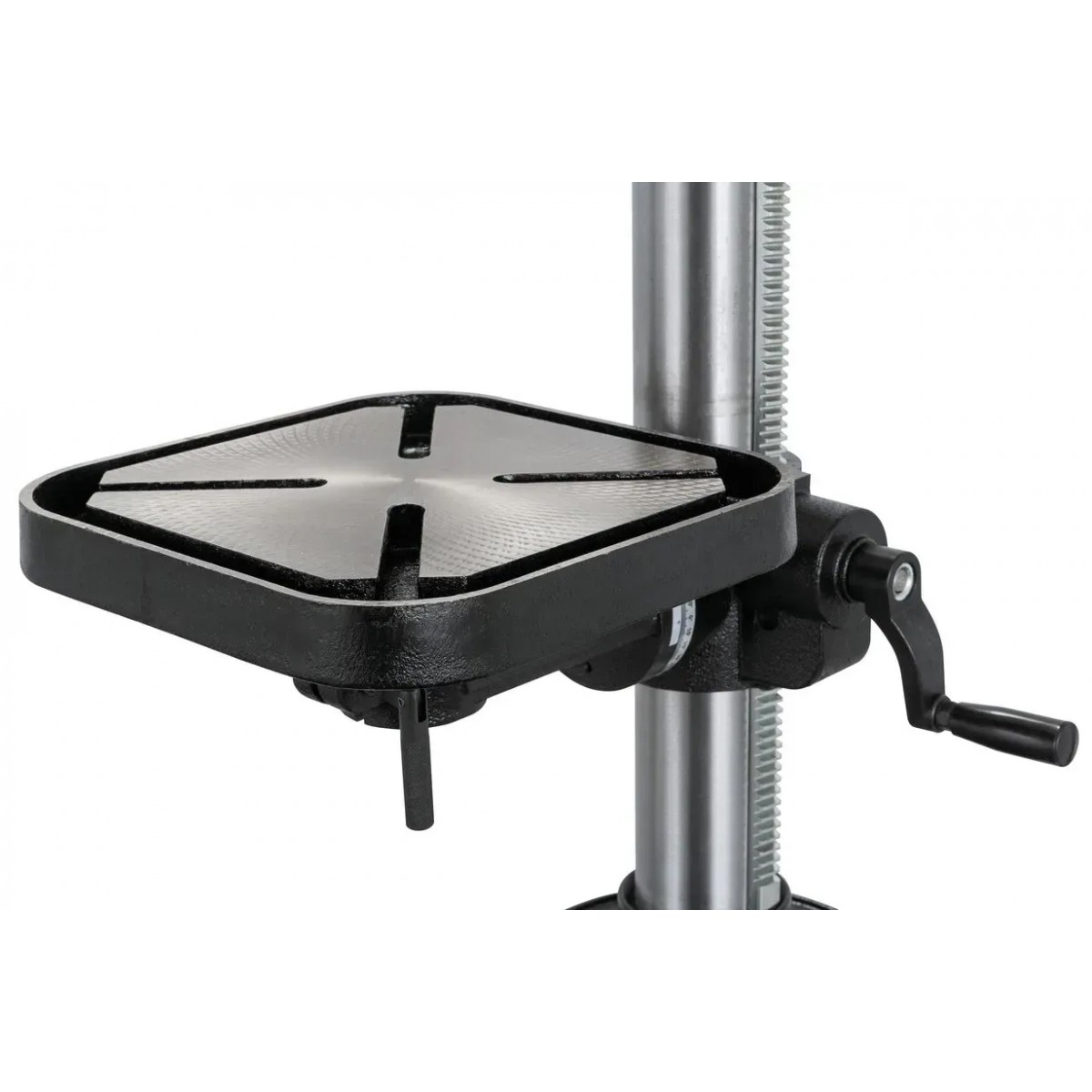

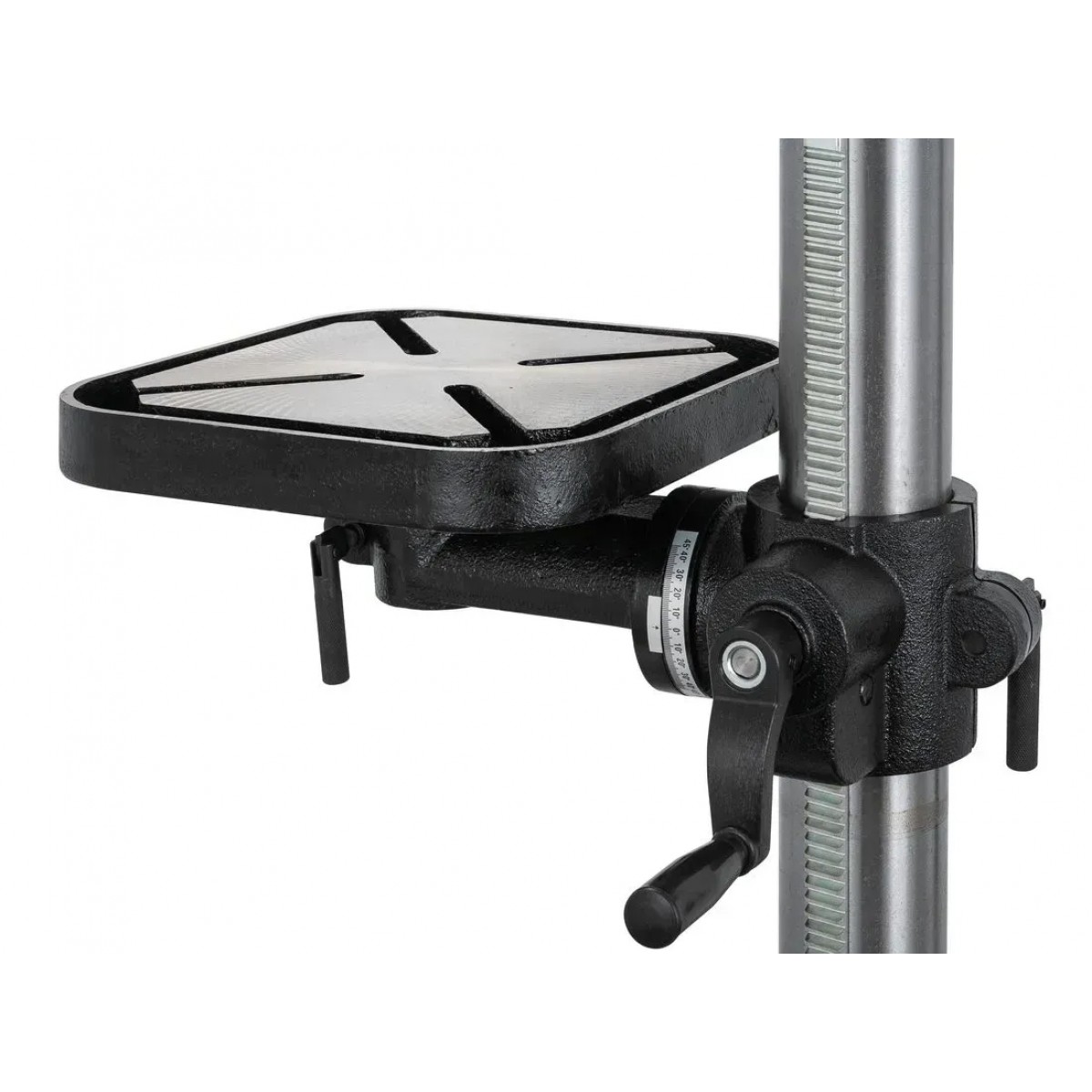

• Рабочий стол, как и основа, изготовлен из качественного чугуна, его размер 265х265мм с 4-мя.
• Т-образными пазами, расположенными крест-накрест, ширина пазов 14мм.
• Максимальное расстояние между шпинделем и основанием составляет 640мм, а расстояние между шпинделем и рабочим столом – 445мм.

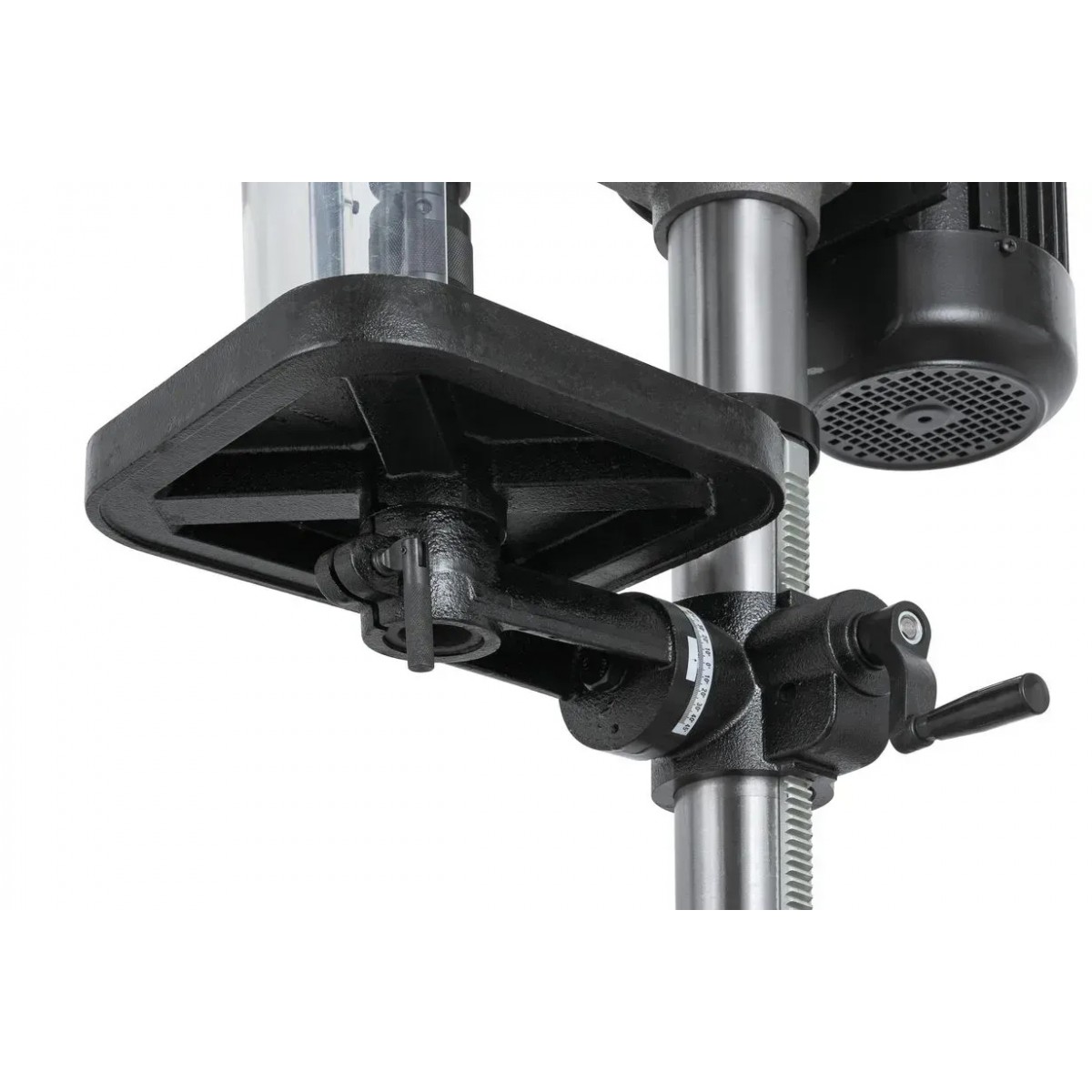

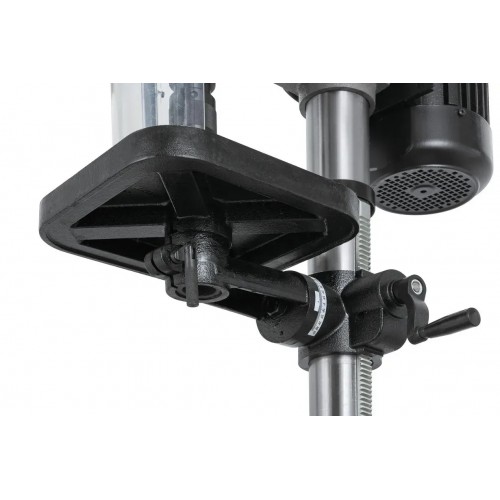

• Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/слева в пределах ±45°.
• Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16 мм.
• Конус шпинделя МК-2.

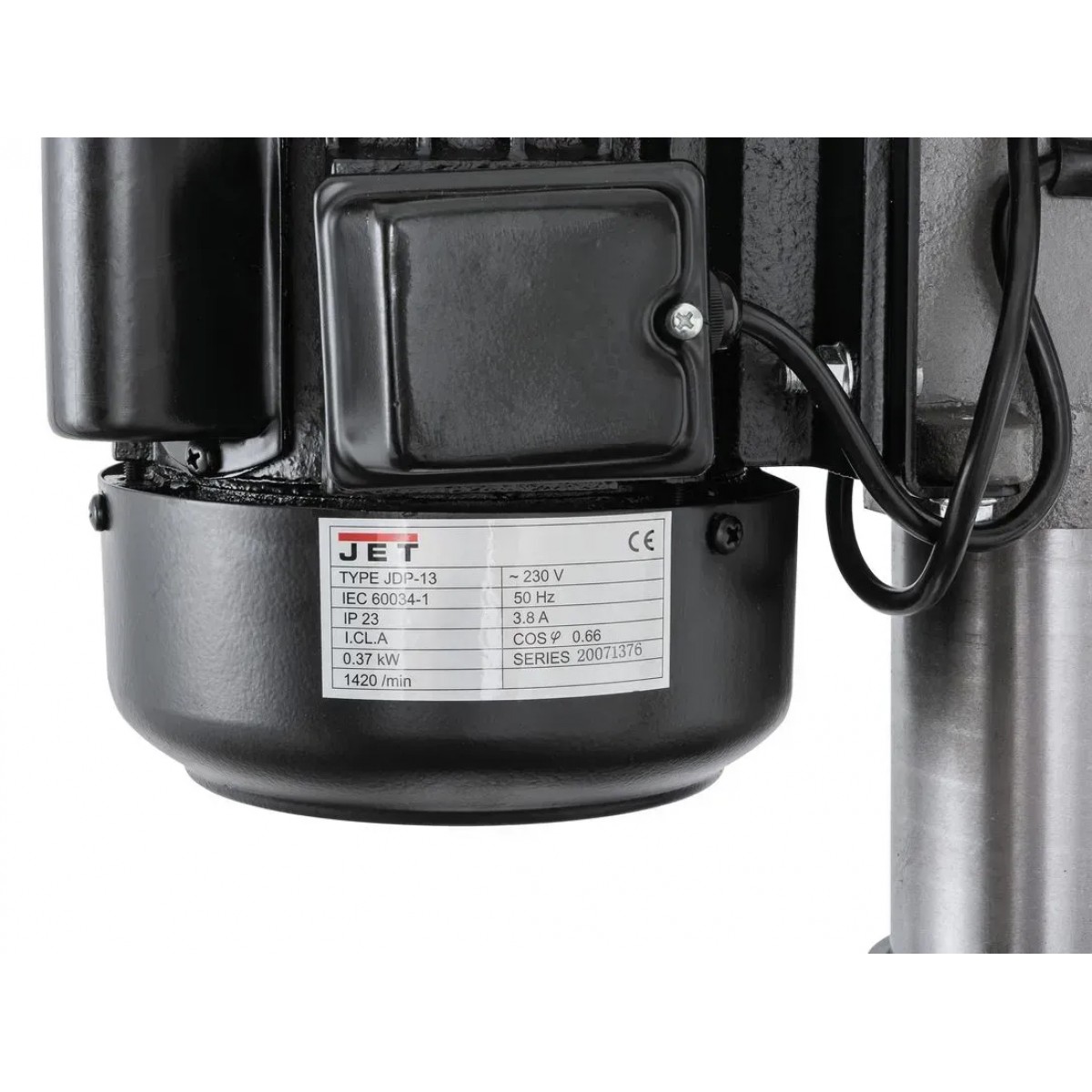

• Мощность приводного двигателя составляет 370Вт.

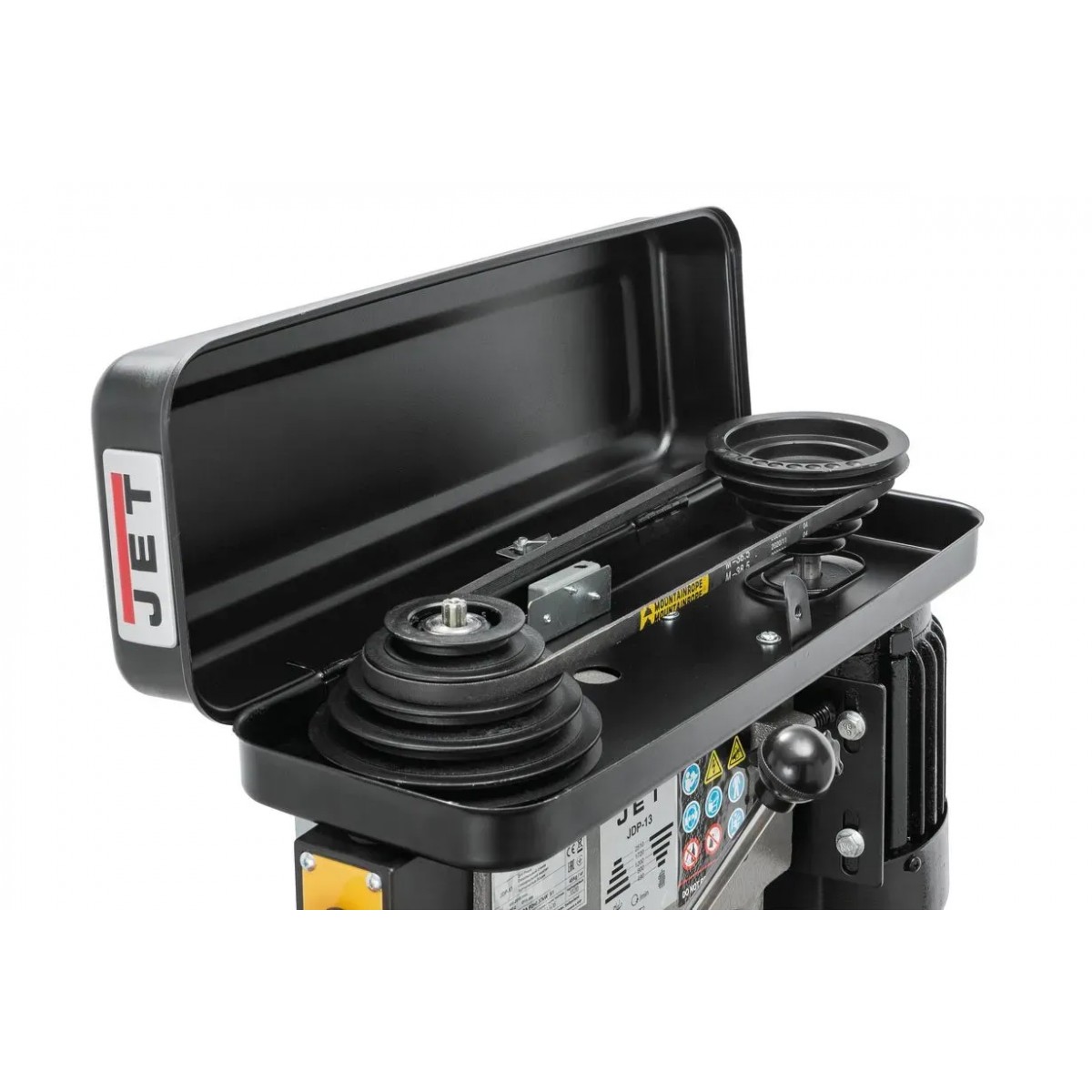

• Вращающийся момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу.
• Диапазон частоты вращения шпинделя осуществляется в пределах от 490 до 2510 об/мин и имеет 5 скоростей.

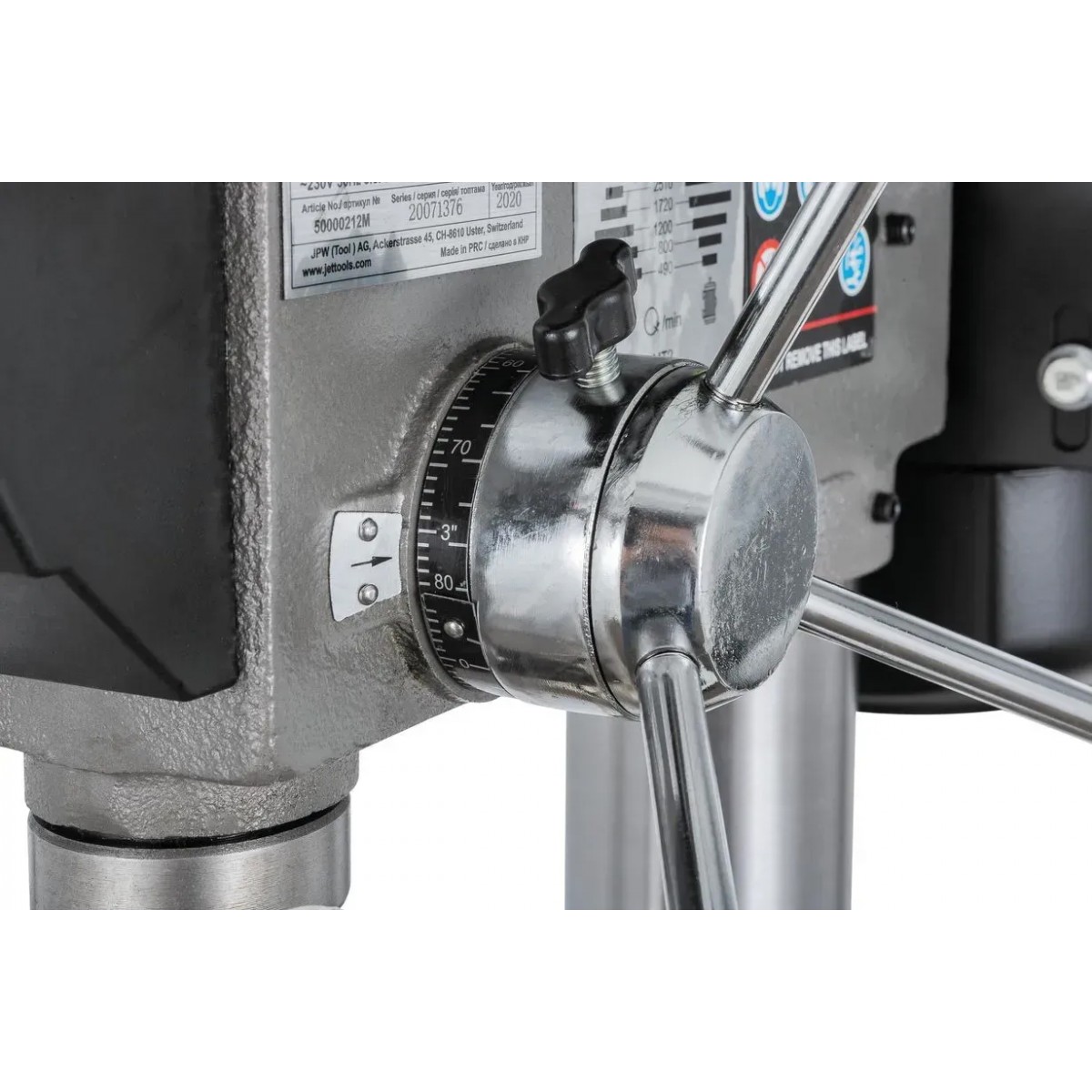

• Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.

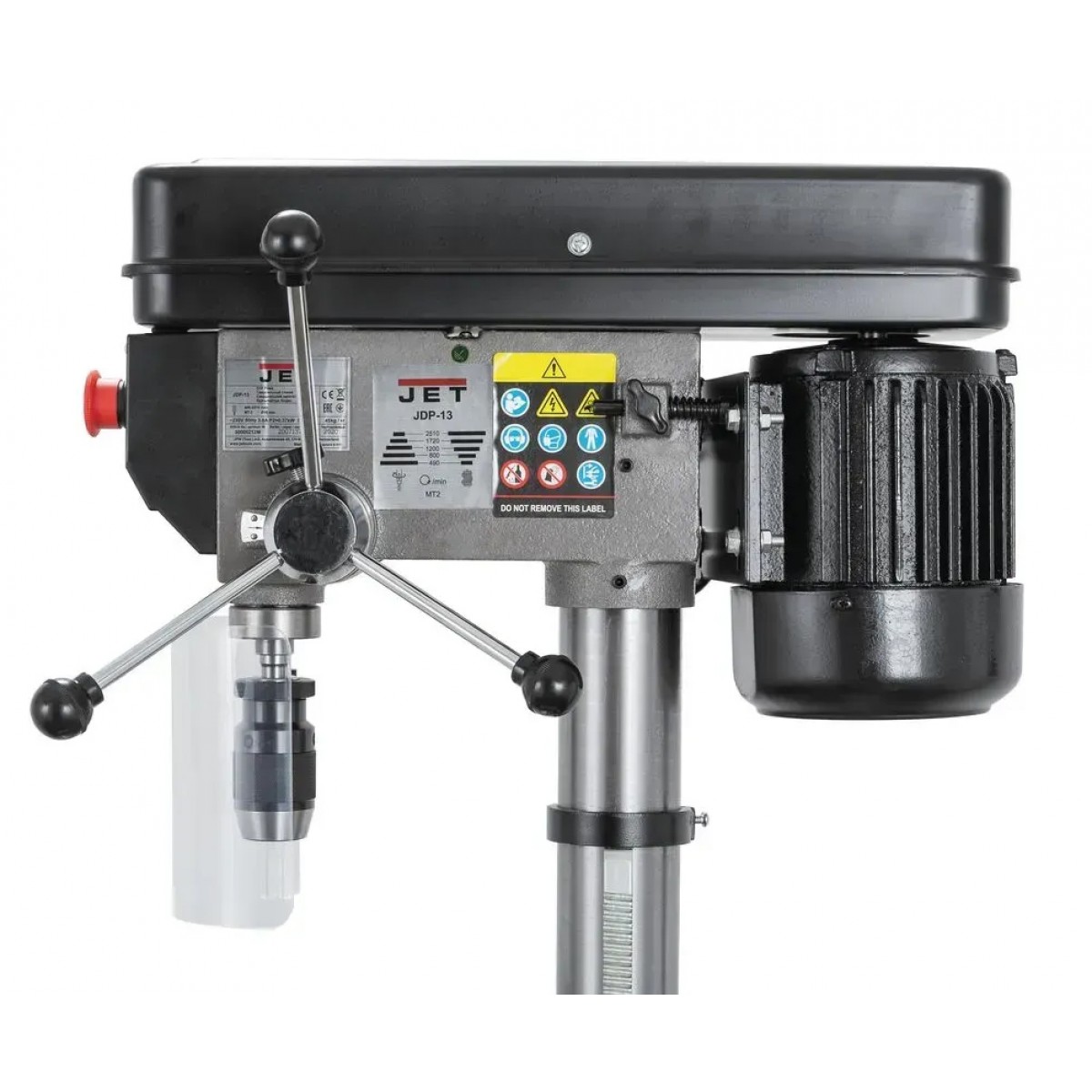

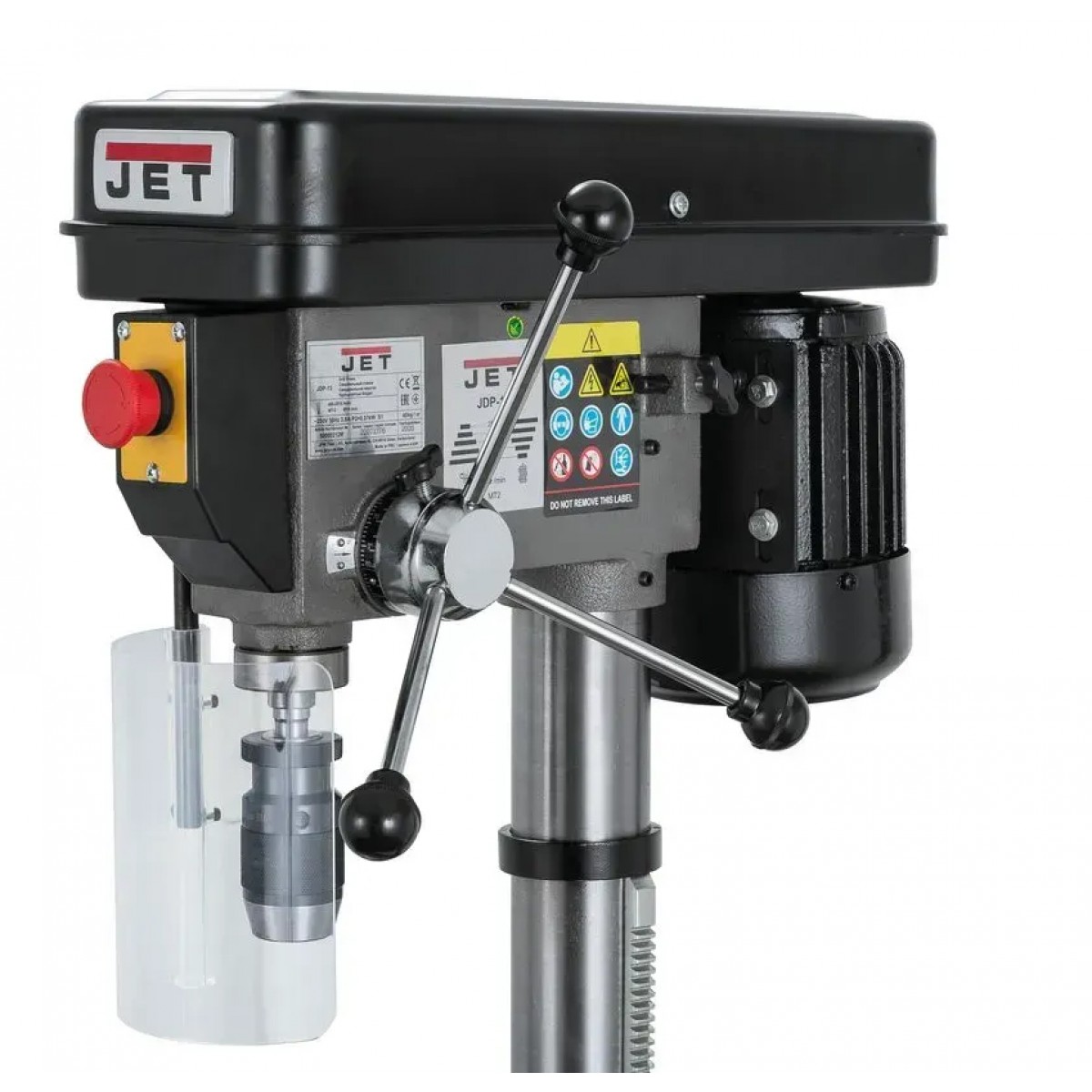

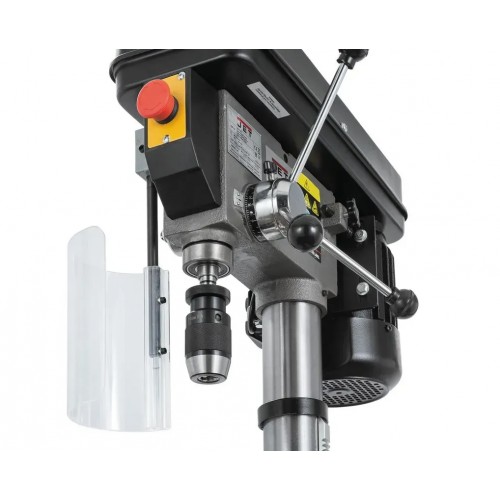

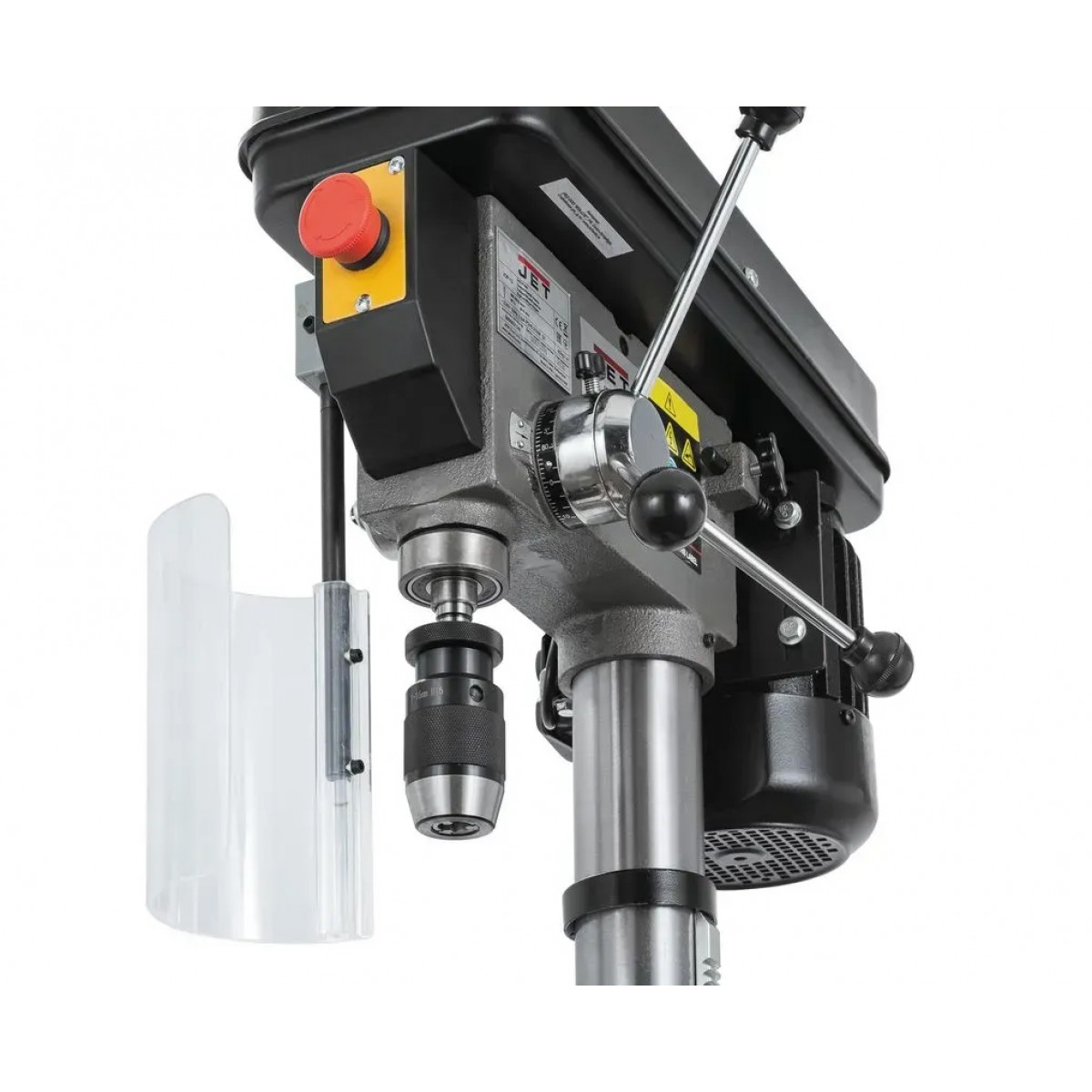

• Для обеспечения безопасной работы на станке установлен прозрачный защитный экран с конечным выключателем.
• Под кожухом коробки скоростей ременной передачи находится защитный выключатель, не позволяющий включить станок при открытой крышке.

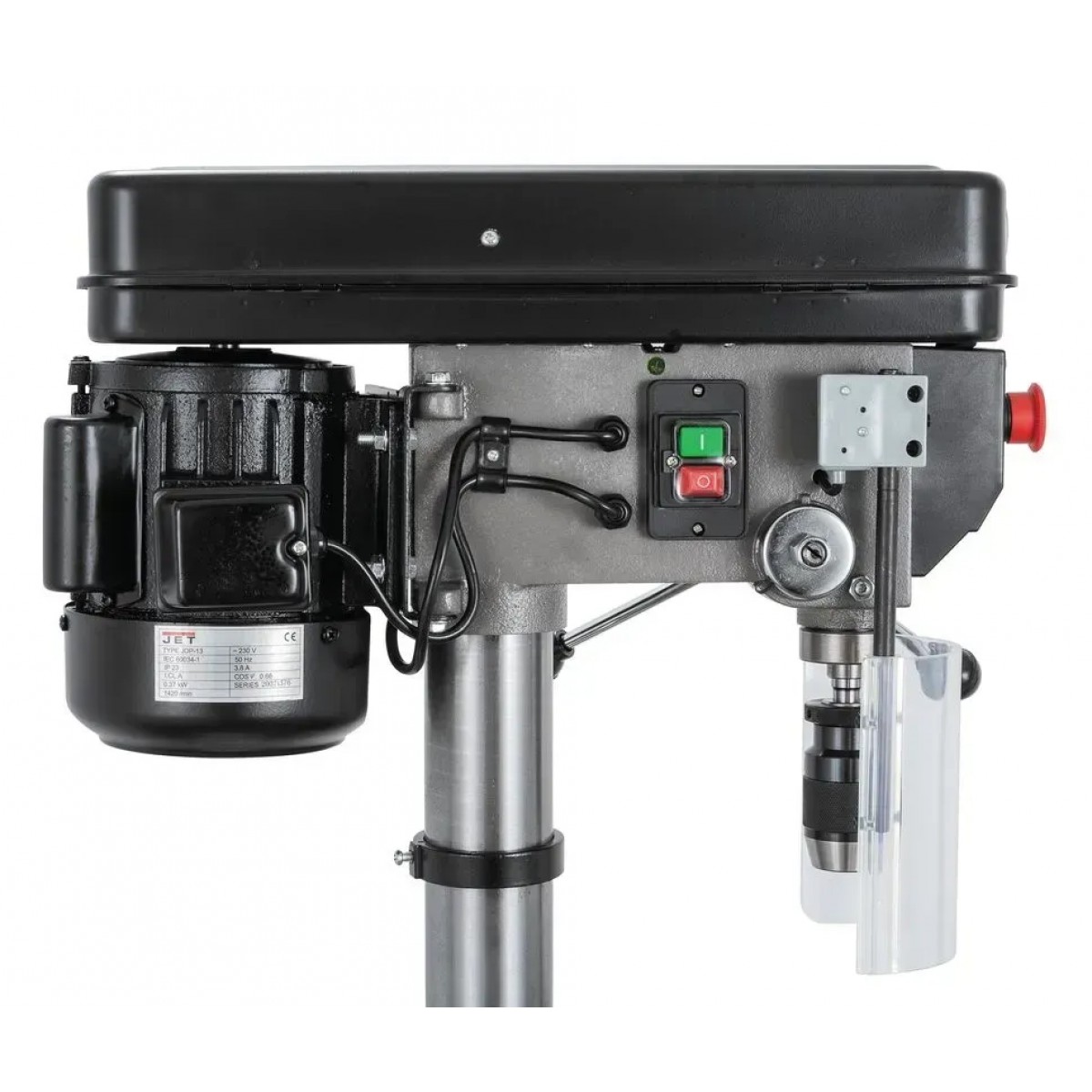

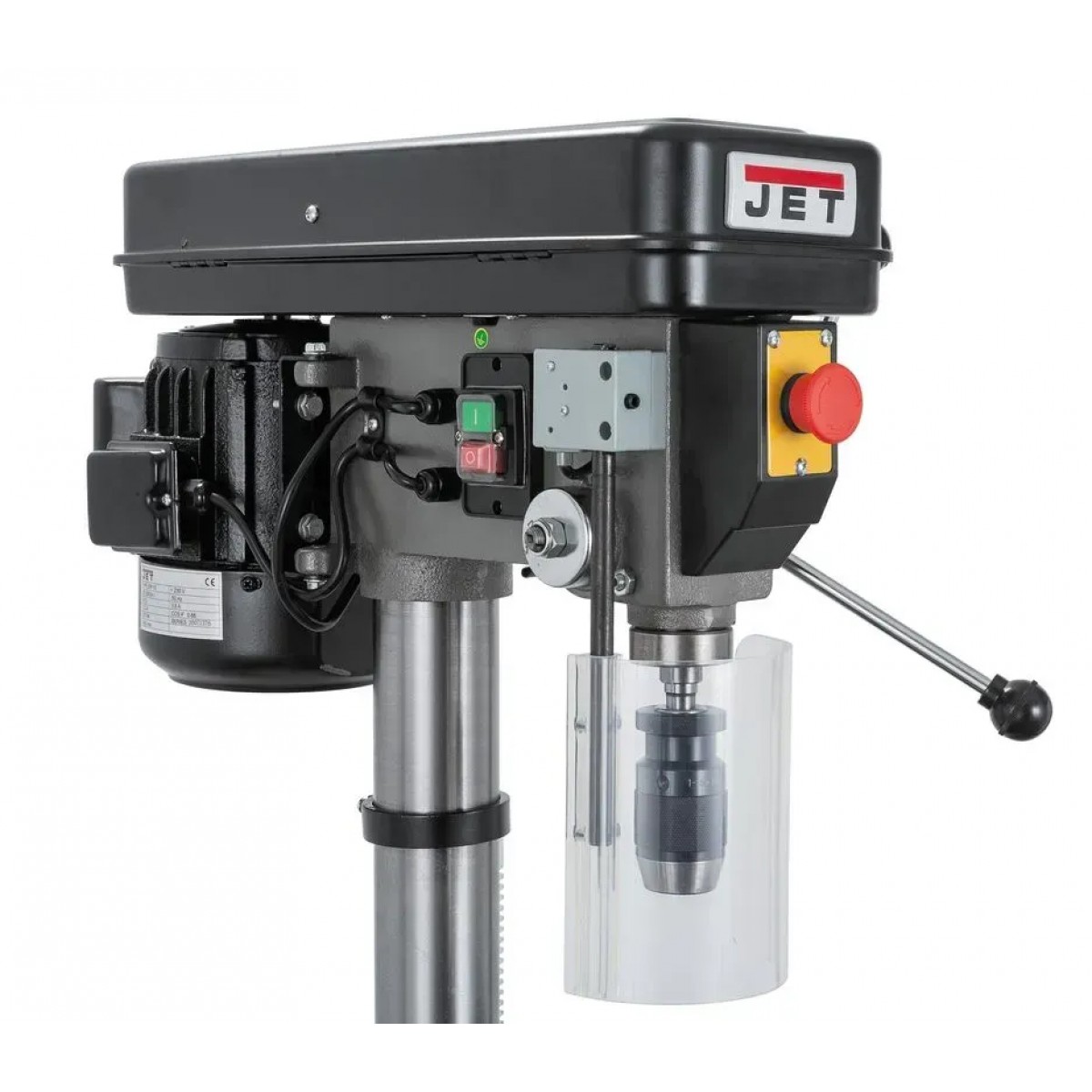

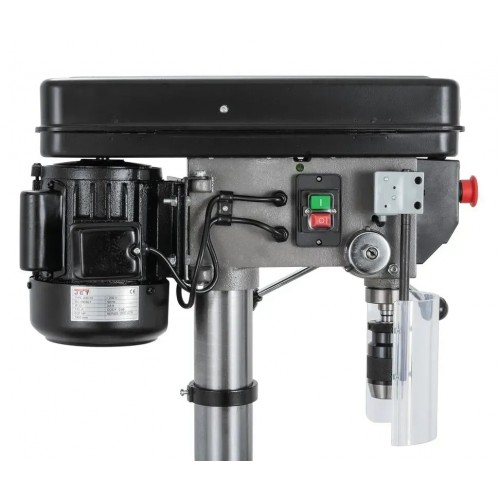

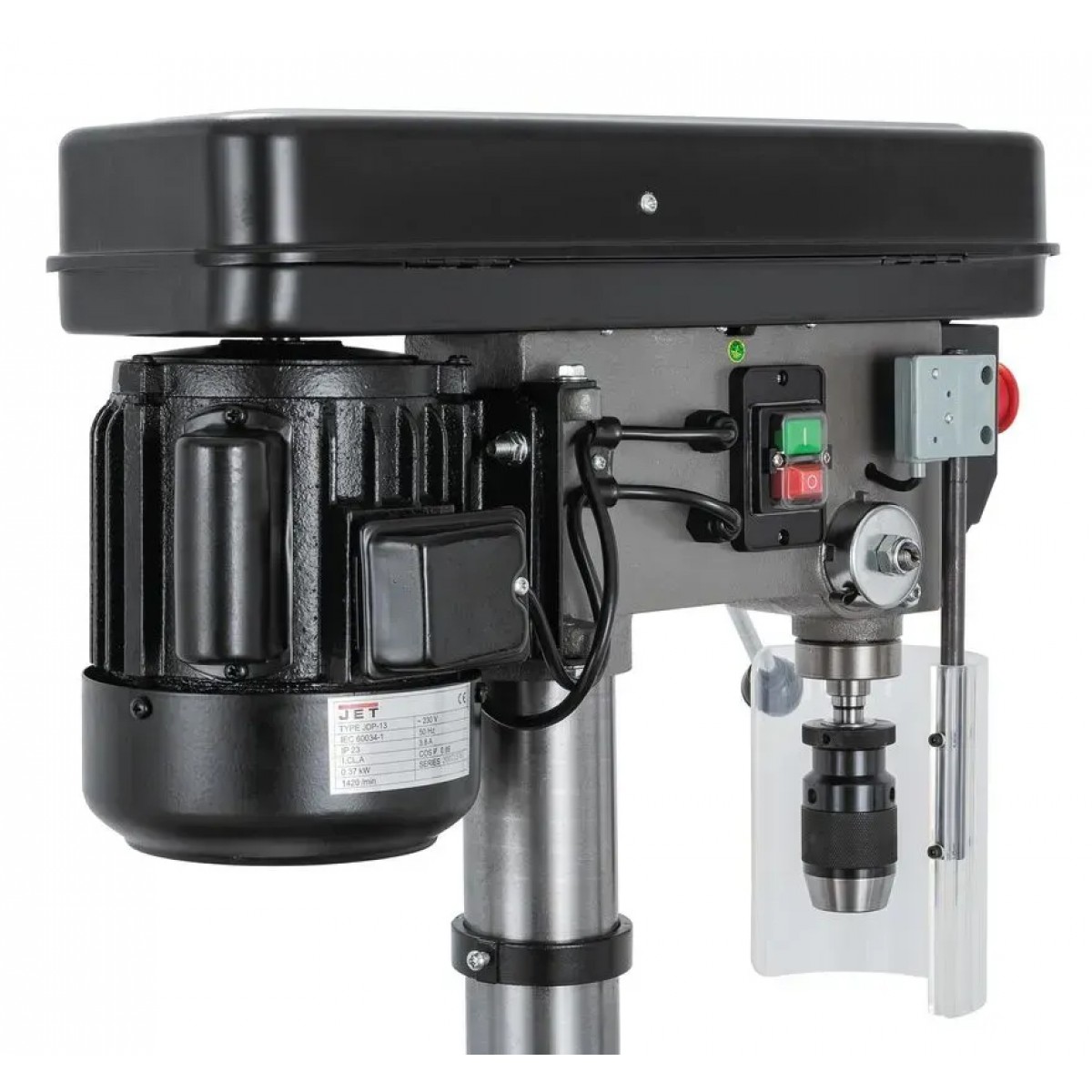

• Для аварийной остановки на передней панели станка расположен красный аварийный выключатель грибного типа.
• Стандартная комплектация включает быстрозажимной сверлильный патрон 1-13 мм/В16, оправку сверлильного патрона МК-2/В16 и инструкцию по эксплуатации.

Параметры:

• Напряжение, В 220
• Частота вращения шпинделя на холостом ходу, об/мин 490 - 2510
• Ход пиноли шпинделя, мм 80
• Конус шпинделя/посадка патрона MK-2
• Вылет шпинделя, мм 168
• Расстояние шпиндель-стол, мм 445
• Расстояние шпиндель-основа, мм 640
• Длина, мм 580
• Ширина, мм 330
• Высота, мм 970
• Масса, кг 45
• Максимальный диаметр сверления сталь, мм 16
• Количество скоростей шпинделя 5
• Тип привода Ременный
• Диаметр стойки, мм 73
• Размер стола, мм 265x265
• Наклон стола справа 45
• Наклон стола влево 45
• Количество Т-образных пазов стола, шт.
• Мощность двигателя, кВт 0,37
• Устройство подачи СОЖ Нет
• Автоподача Нет
• Автореверс Нет
• Длина в упаковке, см 80
• Ширина в упаковке, см 45
• Высота в упаковке, см 28
• Масса в упаковке, кг 53
• Диаметр пиноли, мм 40
• Размер Т-образного паза стола, мм 14
• Размер основания, мм 205 x 205
• Размер Т-образного паза основания, мм 16
