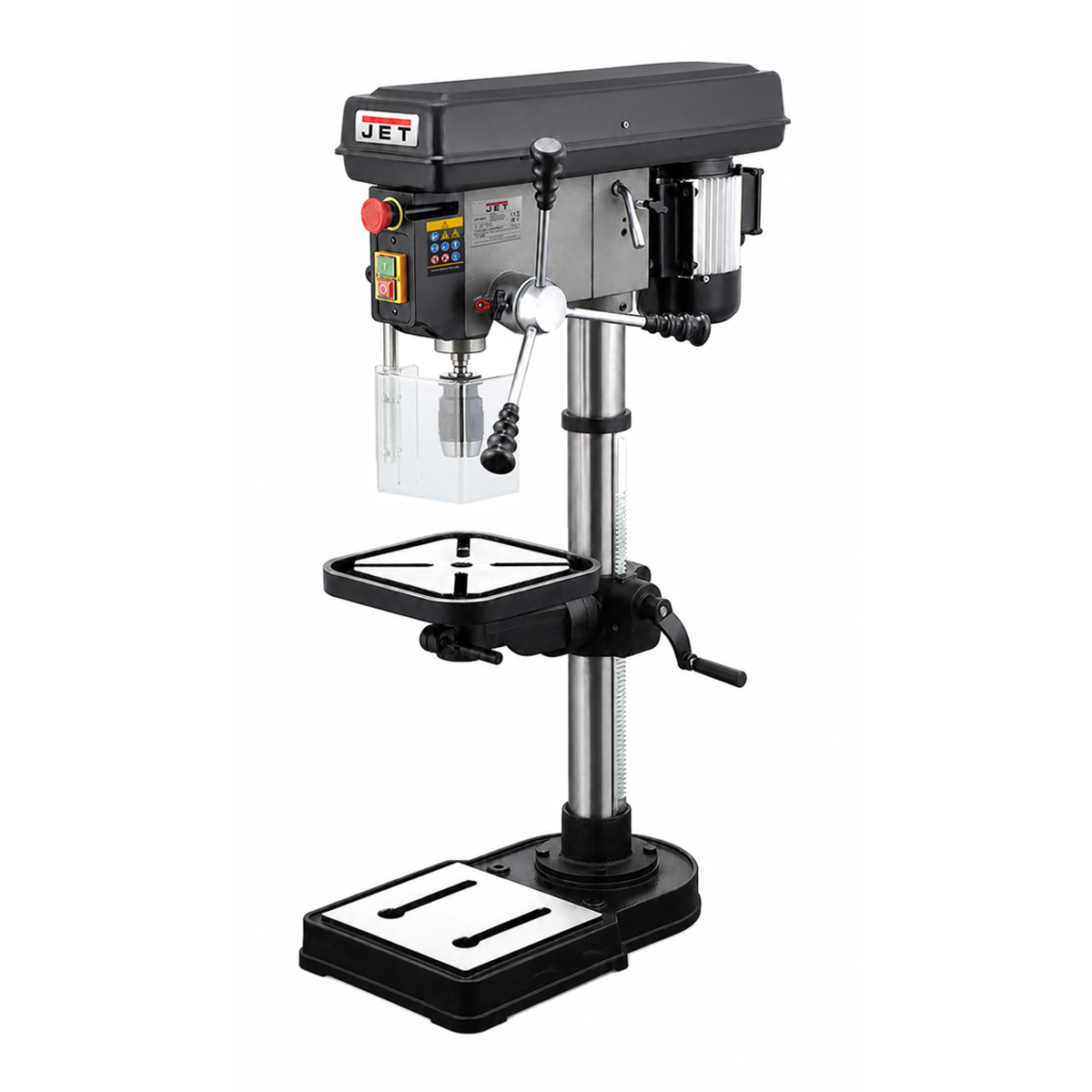

Сверлильный станок настольный 400 В, 0.9 кВт, до 22 мм, 12 скоростей JET JDP-15BTL - JDP-15BTL

Сверлильный станок настольный 400 В, 0.9 кВт, до 22 мм, 12 скоростей JET JDP-15BTL

Описание товара

JET JDP-15BTL - профессиональный настольный сверлильный станок с питанием от трехфазной сети 400 В, предназначенный для точного сверления стали и выполнения широкого спектра сверлильных, слесарных и ремонтных работ.

Модель оснащена асинхронным электродвигателем, ременным приводом и шпинделем с конусом МК-2. Максимальный диаметр сверления стали составляет 22 мм. Частота вращения шпинделя регулируется в диапазоне 210-2580 об/мин, всего предусмотрено 12 скоростных режимов.

Трехфазное исполнение на 400 В оснащено реверсом электродвигателя, позволяющим изменять направление вращения шпинделя.

JET JDP-15BTL имеет чугунный рабочий стол размером 330 x 330 мм с регулировкой высоты и наклона. Для контроля глубины сверления предусмотрены шкала и регулируемый ограничитель. Стандартная комплектация включает быстрозажимной сверлильный патрон и станочные тиски.

Сверление стали до 22 мм

Максимальный диаметр сверления стали для JET JDP-15BTL составляет 22 мм.

Основные параметры шпиндельного узла:

• конус шпинделя - МК-2;
• ход пиноли - 85 мм;
• вылет шпинделя - 190 мм;
• расстояние шпиндель-стол - до 450 мм;
• расстояние шпиндель-основание - до 540 мм.

Конус МК-2 позволяет использовать соответствующую сверлильную оснастку, а быстрозажимной патрон в штатной комплектации упрощает установку и замену сверл.

12 скоростей 210-2580 об/мин

Станок оснащен ременным приводом. Частота вращения шпинделя изменяется перестановкой приводных ремней.

Предусмотрено:

• 12 скоростей;
• минимальная частота вращения - 210 об/мин;
• максимальная частота вращения - 2580 об/мин;
• тип привода - ременный.

Широкий диапазон скоростей позволяет подбирать необходимый режим в соответствии с диаметром сверла, материалом заготовки и характером выполняемой операции.

Трехфазное питание 400 В

JET JDP-15BTL выполнен для подключения к трехфазной сети 400 В.

Станок оснащен асинхронным электродвигателем:

• напряжение питания - 400 В;
• мощность двигателя - 0.52 кВт;
• потребляемая мощность - 0.9 кВт при S6 40%;
• тип двигателя - асинхронный.

Реверс электродвигателя

В трехфазном исполнении на 400 В предусмотрен переключатель реверса электродвигателя.

Реверс позволяет изменять направление вращения шпинделя и расширяет возможности использования станка при выполнении соответствующих технологических операций.

Контроль глубины сверления

Для точного контроля глубины отверстия предусмотрены:

• регулируемый ограничитель глубины сверления;
• шкала контроля перемещения пиноли;
• ход пиноли 85 мм.

Ограничитель удобен при выполнении повторяющихся операций, когда необходимо получить несколько отверстий одинаковой глубины.

Чугунный рабочий стол 330 x 330 мм

Станок оснащен прочным рабочим столом из чугунного литья размером 330 x 330 мм.

Высота стола регулируется вдоль колонны при помощи реечного механизма и вращающейся рукоятки. Это облегчает настройку станка под высоту конкретной заготовки.

Рабочий стол может наклоняться:

• вправо - до 45 градусов;
• влево - до 45 градусов.

На столе предусмотрено 2 Т-образных паза для установки тисков, прижимов и другой совместимой оснастки. Еще 2 Т-образных паза расположены на основании станка.

Применение

JET JDP-15BTL подходит для:

• сверления стали;
• сверления металлических заготовок;
• слесарных работ;
• изготовления деталей;
• ремонтных операций;
• серийного сверления;
• работы в автомастерской;
• оснащения СТО;
• сервисных центров;
• ремонтных предприятий;
• небольших производственных участков.

Преимущества

• Профессиональный настольный сверлильный станок
• Трехфазное питание 400 В
• Асинхронный электродвигатель
• Реверс электродвигателя
• Максимальный диаметр сверления стали 22 мм
• 12 скоростей вращения шпинделя
• Диапазон 210-2580 об/мин
• Ременный привод
• Конус шпинделя МК-2
• Ход пиноли 85 мм
• Вылет шпинделя 190 мм
• Регулируемый ограничитель глубины сверления
• Шкала контроля глубины
• Чугунный рабочий стол 330 x 330 мм
• Реечный механизм регулировки высоты стола
• Наклон стола вправо и влево до 45 градусов
• Т-образные пазы на столе и основании
• Быстрозажимной сверлильный патрон
• Станочные тиски в комплекте
• Масса станка 59 кг

Характеристики

• Бренд: JET
• Модель: JDP-15BTL
• Тип: настольный сверлильный станок
• Напряжение питания: 400 В
• Тип двигателя: асинхронный
• Мощность двигателя: 0.52 кВт
• Потребляемая мощность S6 40%: 0.9 кВт
• Максимальный диаметр сверления стали: 22 мм
• Частота вращения шпинделя: 210-2580 об/мин
• Количество скоростей шпинделя: 12
• Тип привода: ременный
• Конус шпинделя: МК-2
• Реверс электродвигателя: есть
• Ход пиноли шпинделя: 85 мм
• Вылет шпинделя: 190 мм
• Расстояние шпиндель-стол: 450 мм
• Расстояние шпиндель-основание: 540 мм
• Диаметр стойки: 73 мм
• Размер рабочего стола: 330 x 330 мм
• Наклон стола вправо: 45 градусов
• Наклон стола влево: 45 градусов
• Количество Т-образных пазов стола: 2
• Количество Т-образных пазов основания: 2
• Автоподача: нет
• Автореверс: нет
• Система подачи СОЖ: нет
• Длина: 630 мм
• Ширина: 400 мм
• Высота: 1000 мм
• Масса: 59 кг
• Размеры упаковки: 820 x 580 x 340 мм
• Масса в упаковке: 63 кг

Комплектация

• Сверлильный станок JET JDP-15BTL - 1 шт.
• Быстрозажимной сверлильный патрон - 1 шт.
• Станочные тиски - 1 шт.
• Чугунный рабочий стол
• Штатные элементы для сборки и настройки
