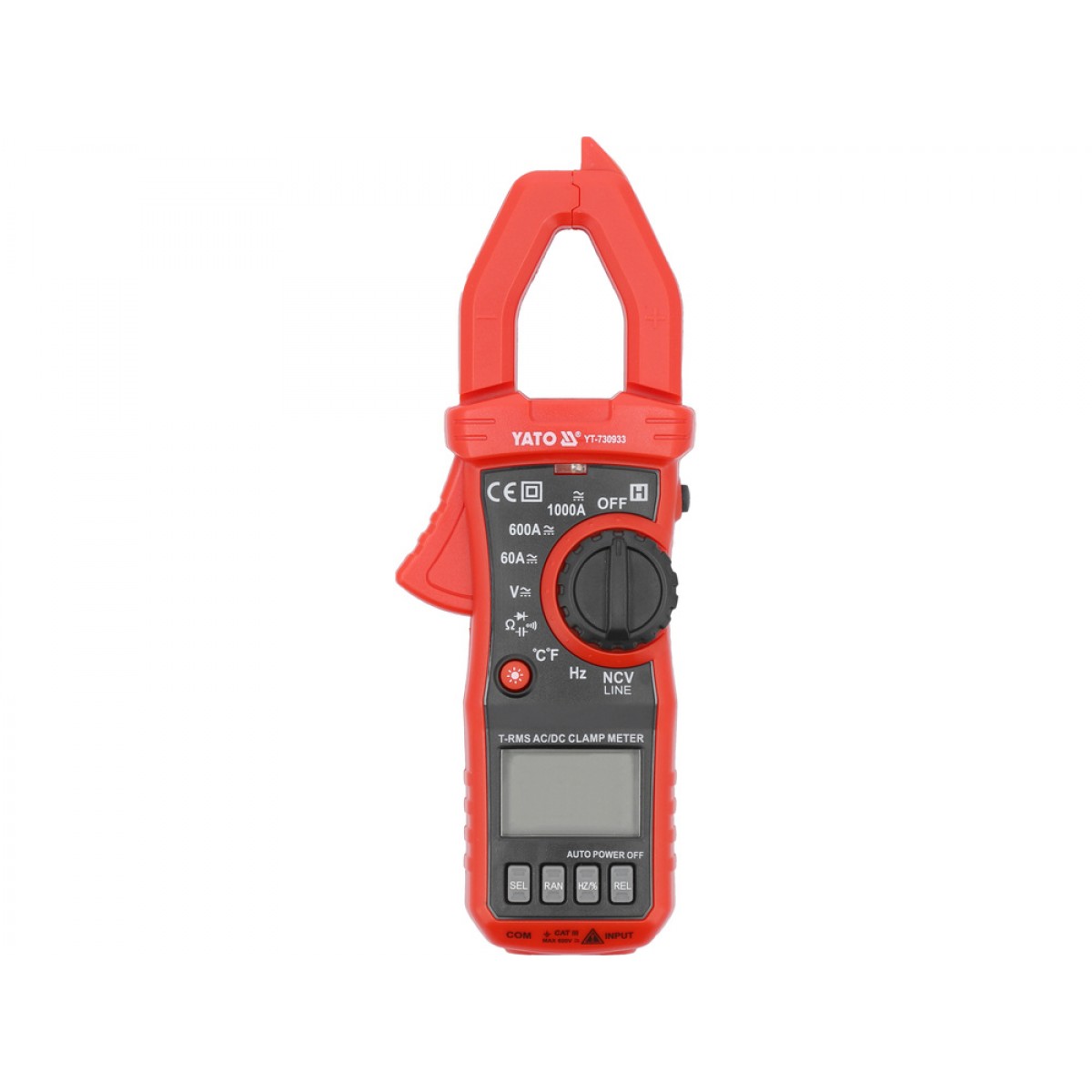

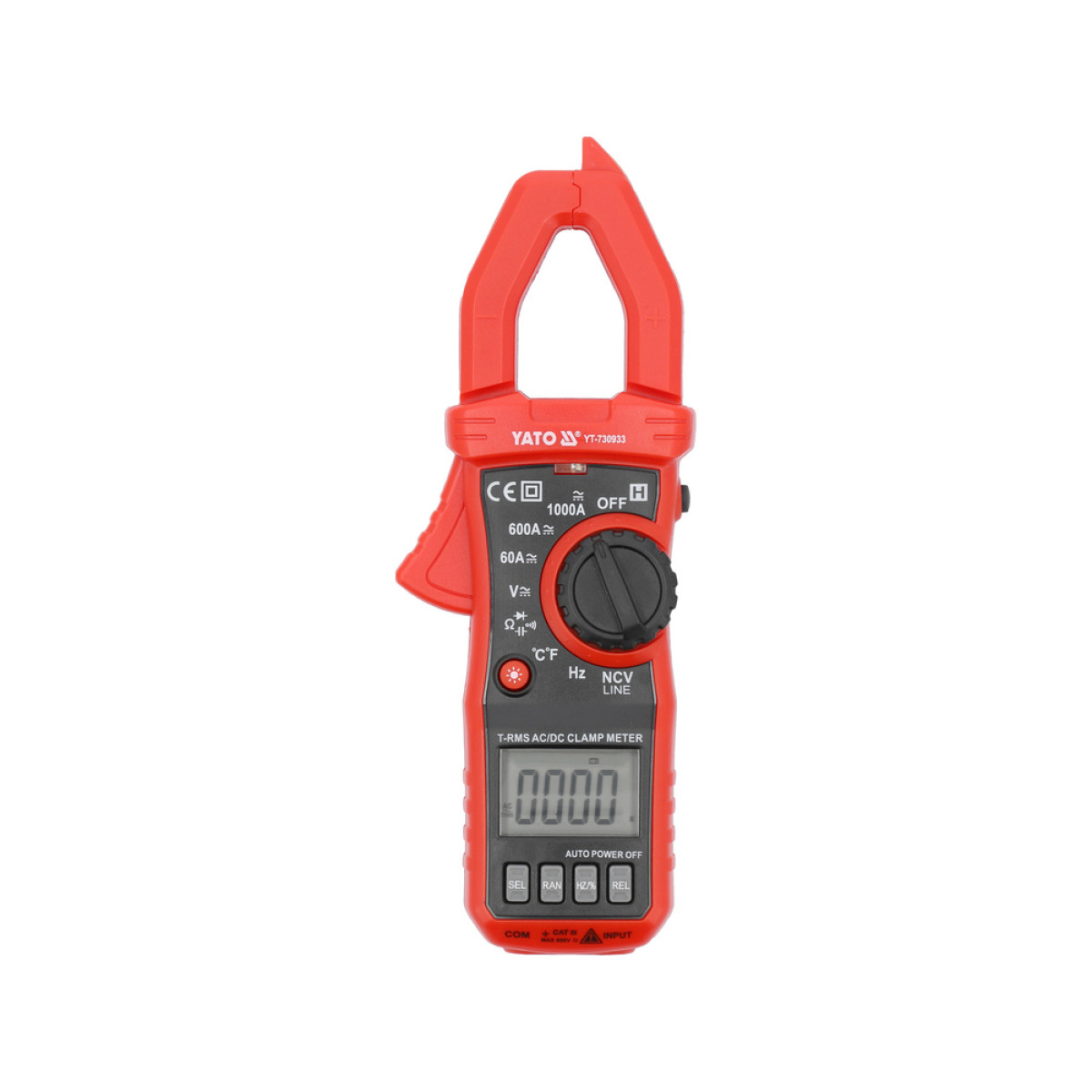

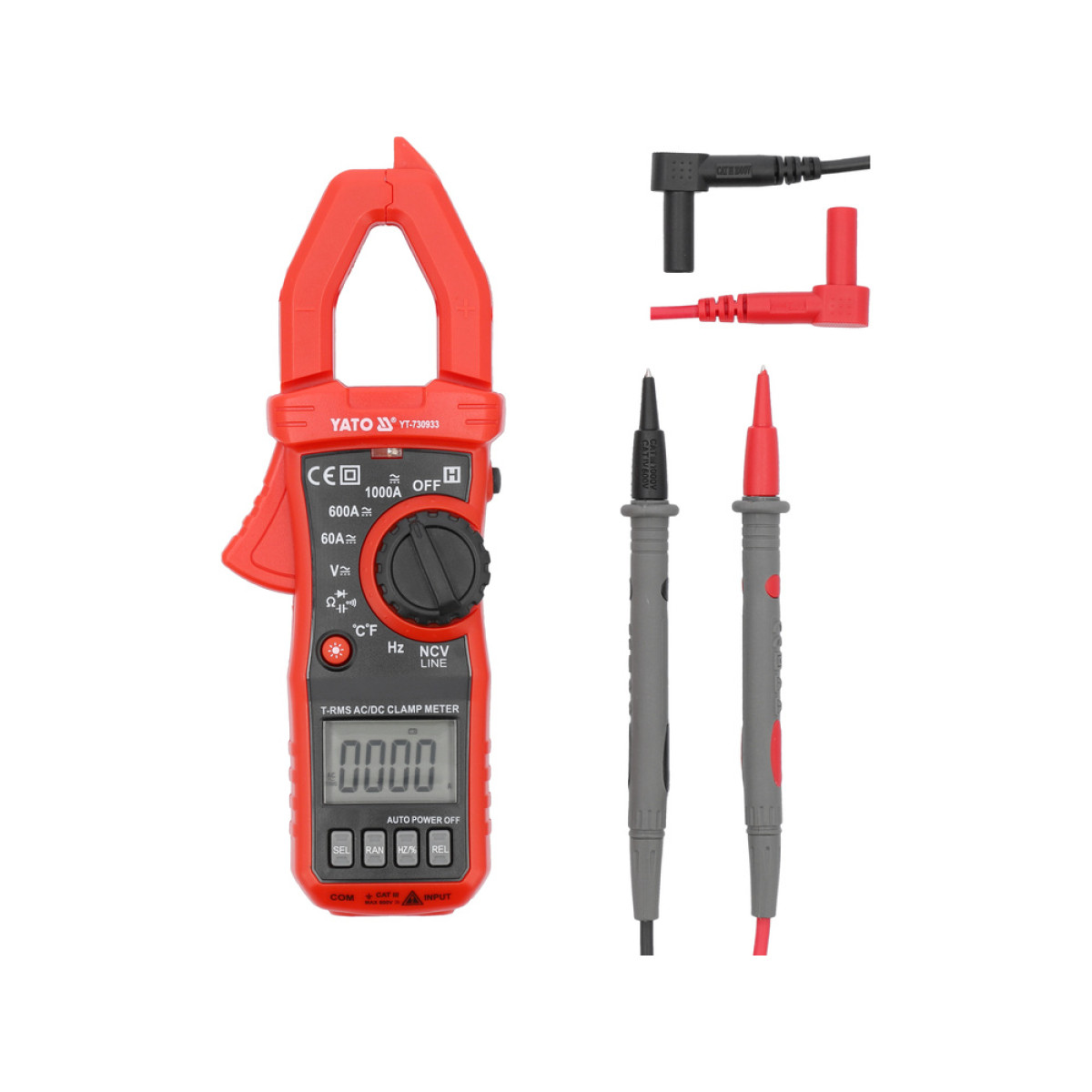

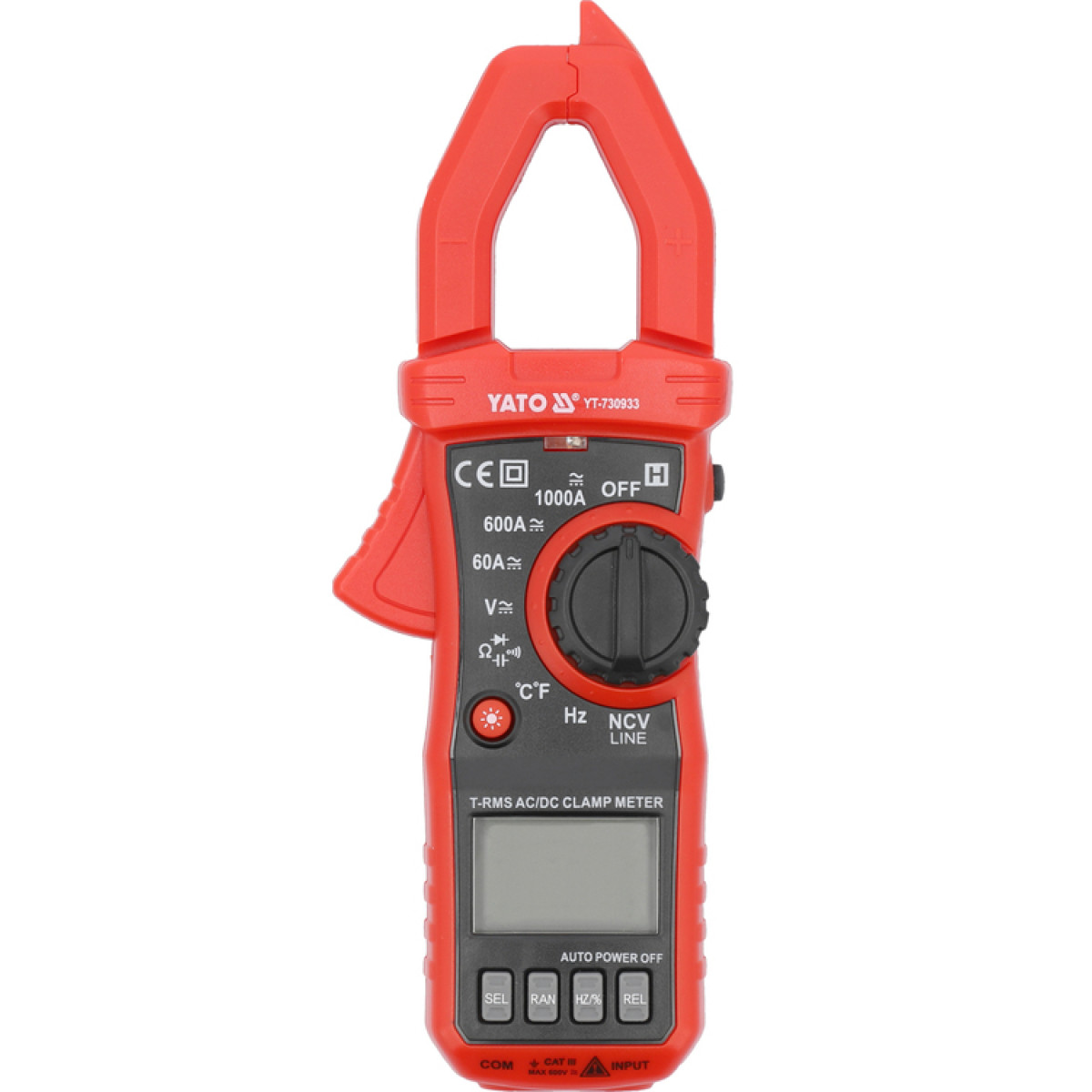

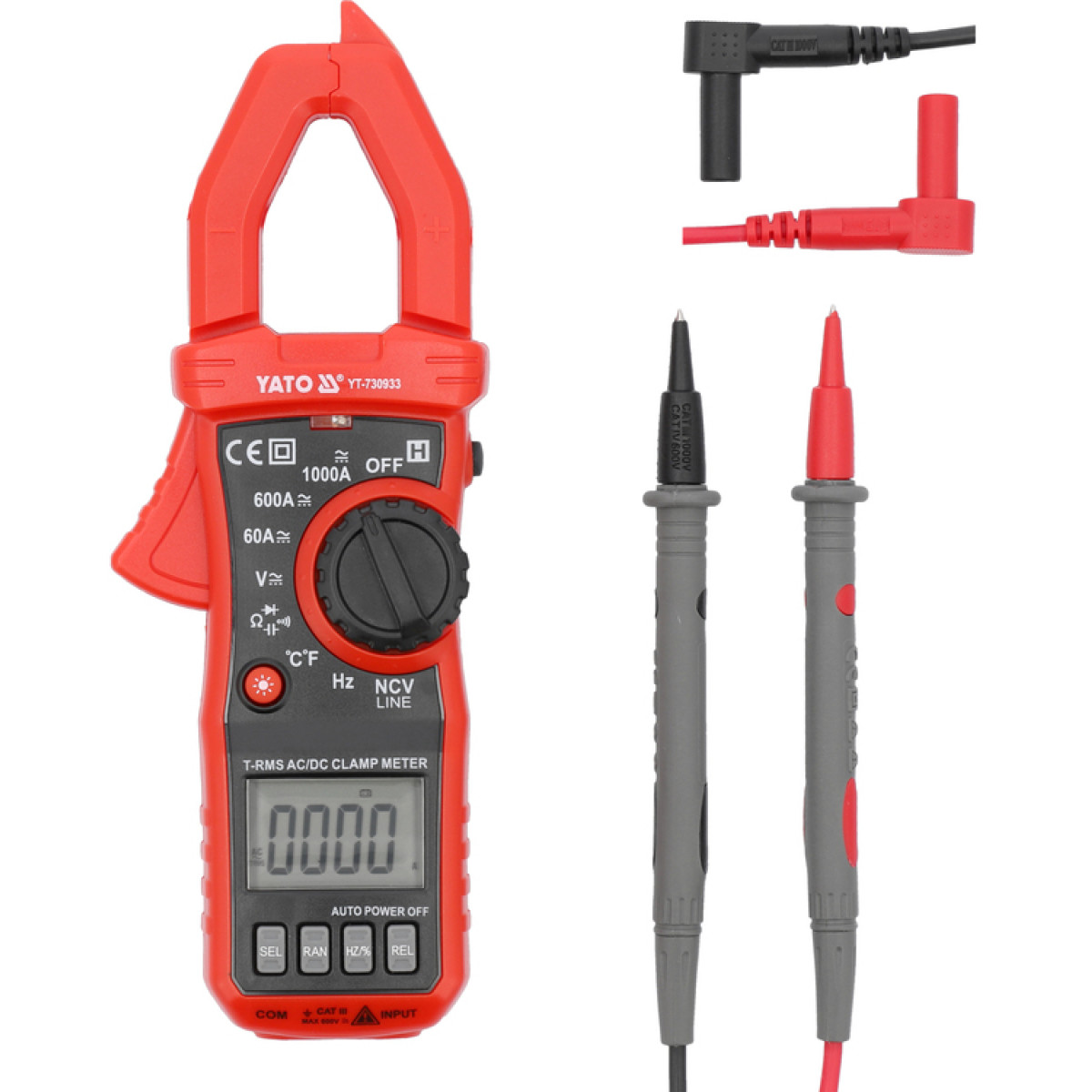

Мультиметр-клещи для измерения электрических параметров TRUE RMS YATO: 10 мА – 1000 А YT-730933 - YT-730933

Универсальные клещи с функцией TRUE RMS с автоматическим и ручным диапазоном. Он позволяет производить базовые и расширенные измерения электрических величин. Посредством измерительных клещей можно измерять как постоянный, так и переменный ток в диапазоне от 10 мА до 1000 А. Измерение происходит без необходимости размыкать цепь или отключать ее от источника питания. Счетчик позволяет измерять гораздо больший ток, чем обычные электросчетчики. Кабели тестовых зондов обладают силиконовой гибкой изоляцией, устойчивой к высоким температурам.

Примечание. Счетчики, которые могут измерять постоянный ток, включая YT-730933, используют датчик Холла, измеряющий напряженность магнитного поля. Магнитное поле на Земле возникает естественным путем, и в результате показания счетчика постоянного тока отличны от нуля. Каждый раз перед измерением постоянного тока приближайте измерительный прибор к проверяемому кабелю, устанавливайте его на ноль кнопкой REL, затем присоединяйте его к проверяемому кабелю и читайте результат.

Основные измерения:

• Измерение напряжения переменного тока: AC 0-750 В, TRUE RMS (40-1000 Гц)
• Измерение постоянного напряжения: DC 0-1000 В
• измерение переменного тока: AC 0-1000 A, TRUE RMS (40-1000 Гц)
• Измерение постоянного тока: DC 0-1000 A
• измерение сопротивления: 0-60 МОм
• проверка диода: I _F 2 мА, U _R 3,2 В
• проверка цельности цепи: 0-50 Ω

Дополнительные измерения:

• измерение емкости конденсатора: 0-100 мФ
• измерение частоты: 0-10Mhz
• измерение температуры: от -30 до 1000 °C
• бесконтактное обнаружение переменного напряжения: NCV
• измерение пускового тока
• измерение наличия фазы (функция сэмплера)

Точность измерения:

Пример определения точности измерения переменного тока. Расчет результата измерения: 30 А

• точность измерения счетчика YT-730933 для этого диапазона: ±(2,5%+10), разрешение 0,01 А
• формула расчета погрешности измерения: (результат измерения х 2%) + 30 х разрешение
• расчеты: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Фактический результат с учетом погрешности измерения для показания 30 А = 30±0,85 А.

• результат с учетом погрешности измерения для обозначения измерения переменного напряжения: 235 В = 235 ± 2,85 В
• результат с учетом погрешности измерения для обозначения измерения напряжения постоянного тока: 12 В = 12 ± 0,146 В

Таблицу с разрешением и точностью данного измерения можно найти в руководстве пользователя.

Встроенные функции:

• TRUE RMS – измерительный прибор с этой функцией отображает истинное среднеквадратическое значение напряжения или тока переменного тока. В отличие от измерителей усреднения устройства с TRUE RMS показывают правильное значение не только для синусоидальных форм сигнала, но также для синусоидальных сигналов, искаженных, например, высшими гармониками или квадратными или треугольными сигналами. Обязательна функция везде, где в схеме появляются импульсные источники питания, инверторные приводы двигателя, установки HVAC и т.д.
• NCV – бесконтактное обнаружение переменного напряжения индуктивным методом. Счетчик определяет наличие напряжений в изолированном проводе, а также может указывать фазный провод.
• LINE – контактная детекция переменного напряжения, работающая как традиционный тестер. После ввода измерительного щупа в отверстие розетки, если фаза имеется, на дисплее появятся четыре линии, загорается сигнальный диод и раздастся прерывистый звуковой сигнал.
• AUTO – автоматическая настройка диапазона измерений. При измерении неизвестных величин с помощью измерителя с ручкой ручной регулировки диапазона измерения следует производить последовательно от наибольшего диапазона до наиболее точного. В противном случае мы рискуем повредить устройство. Однако в случае мультиметра с функцией AUTO достаточно выполнить одно измерение и измеритель автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в режиме AUTO.
• RAN – ручное изменение диапазона измерений
• DATA HOLD – сохранение текущего измеренного значения на дисплее
• INR – измерение пускового тока с помощью измерительных клещей. Счетчик измеряет пусковой ток через 80 мс после запуска устройства.

Дополнительная информация:

• ЖК-дисплей, максимальный отображаемый результат: 6000
• подсветка экрана и поля измерения зажимов
• звуковой сигнал при проверке непрерывности для сопротивления ниже 50 Ом
• клещи раскрываются до 25 мм

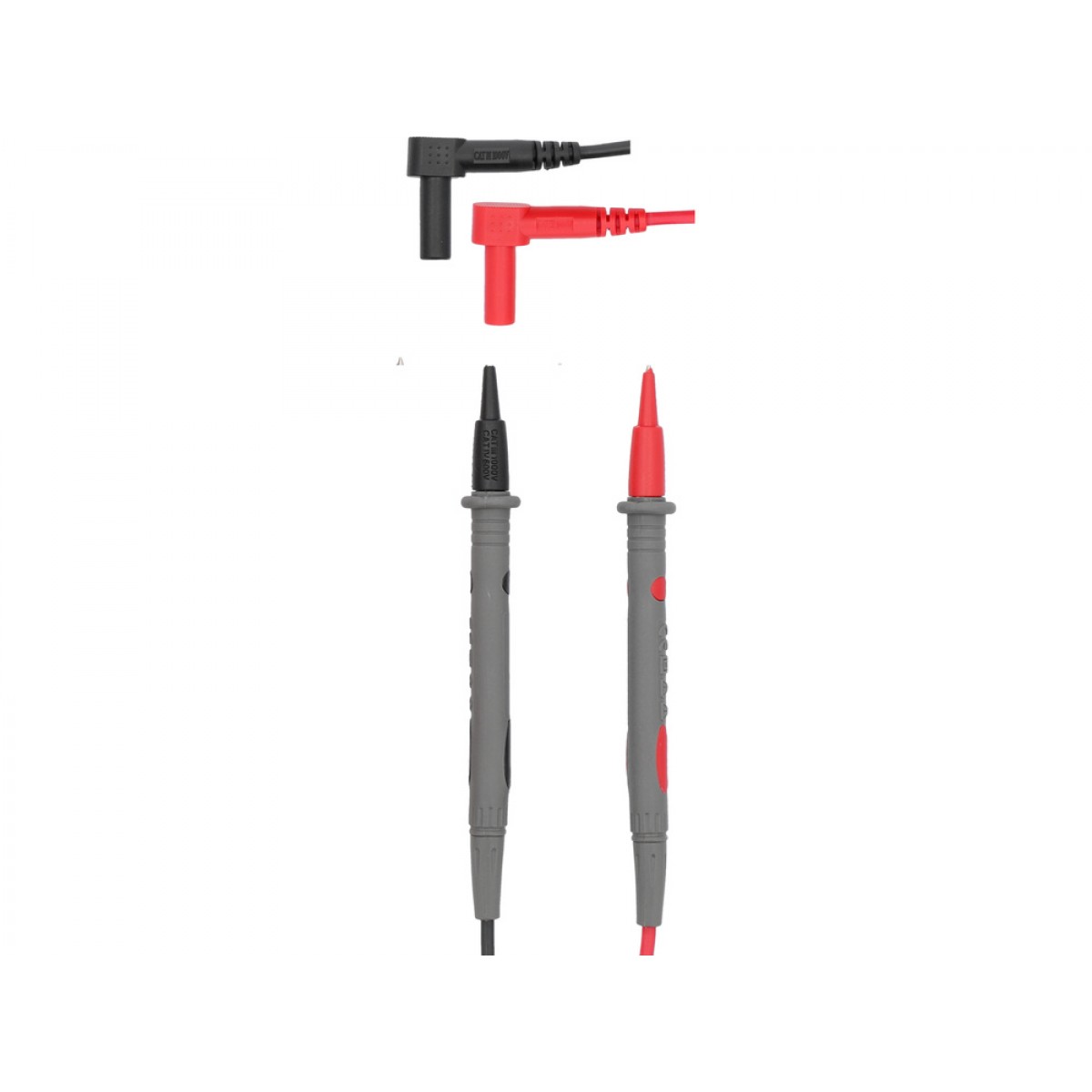

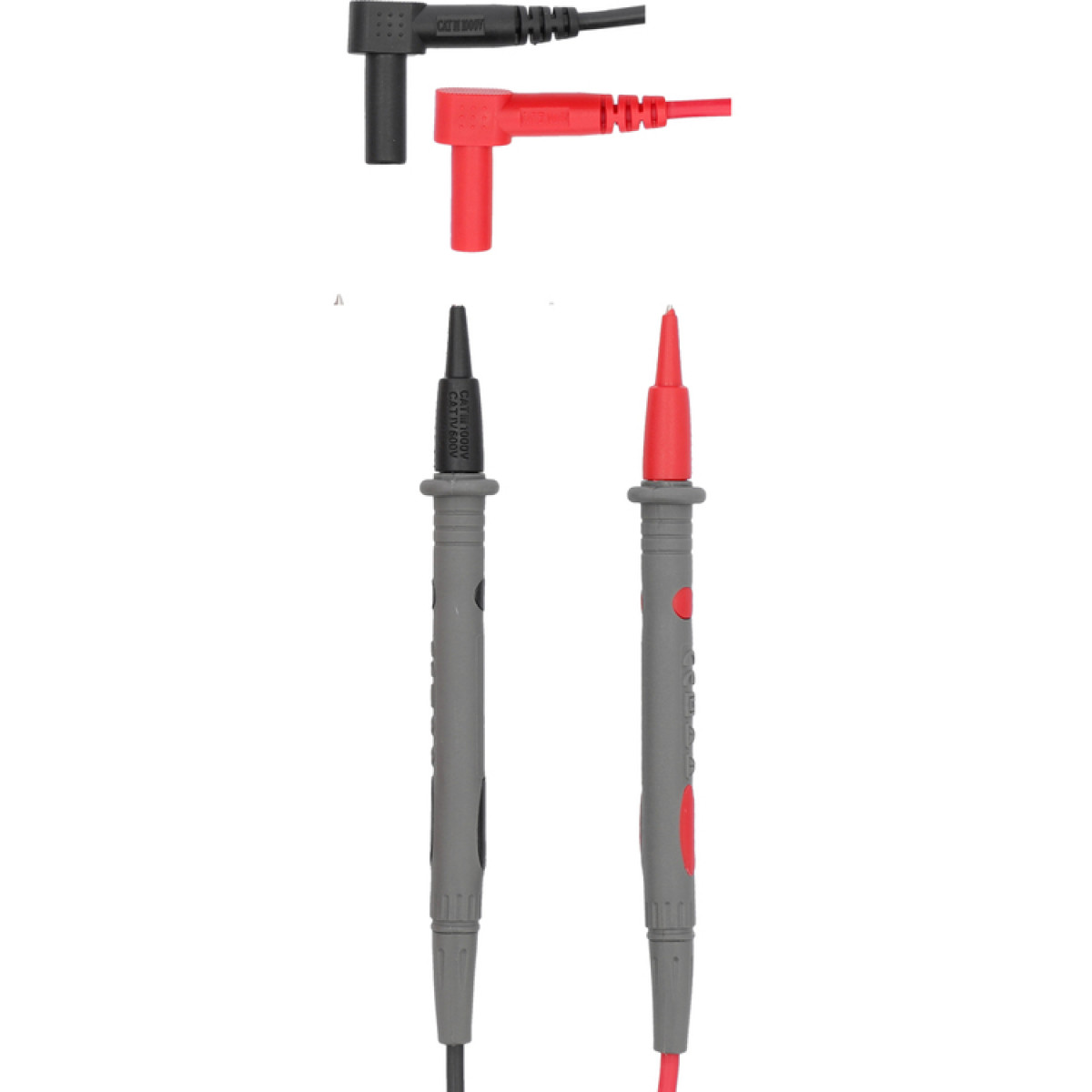

• измерительные щупы длиной 14 см
• длина кабеля с датчиками: 103 см
• диаметр проволоки с изоляцией: 3,6 мм

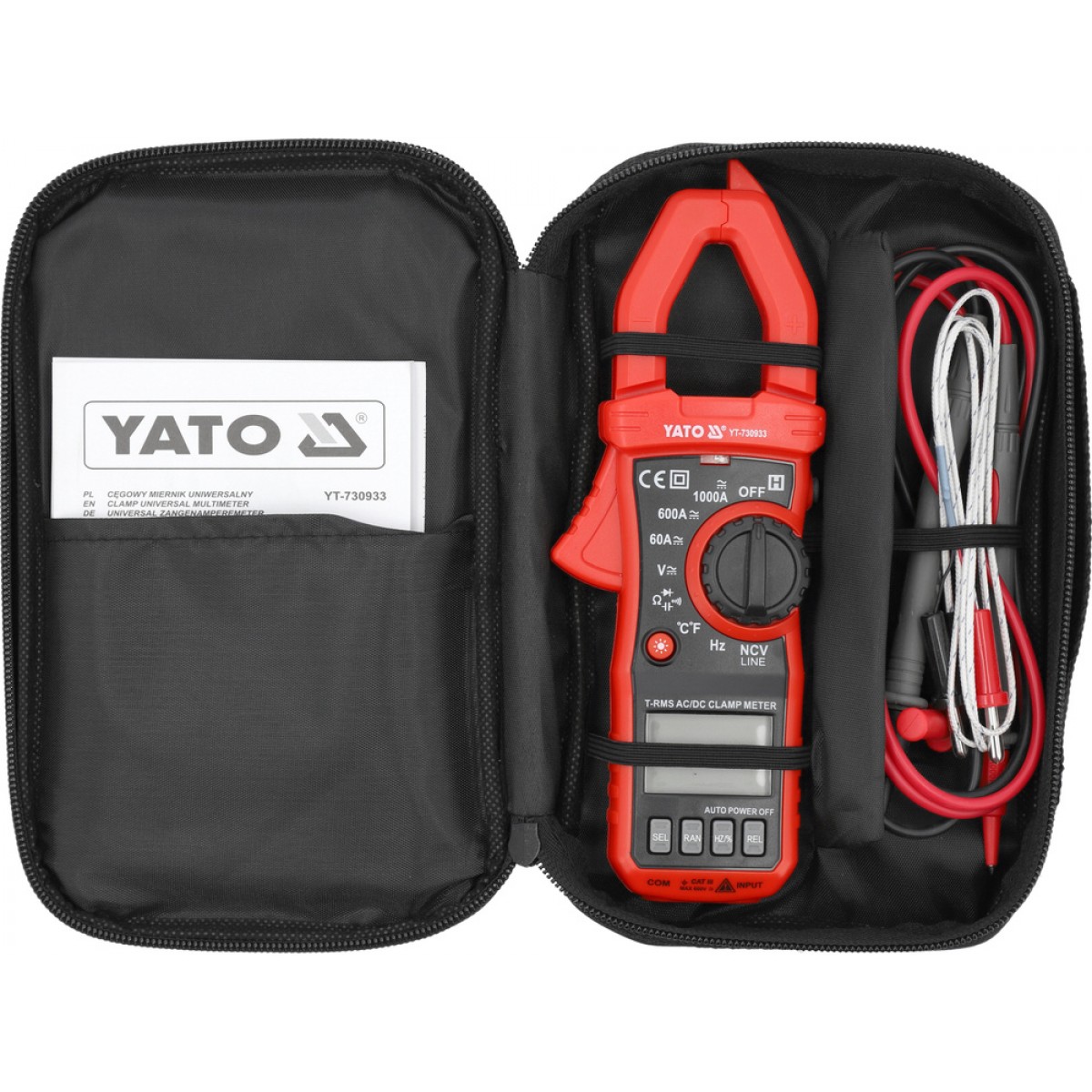

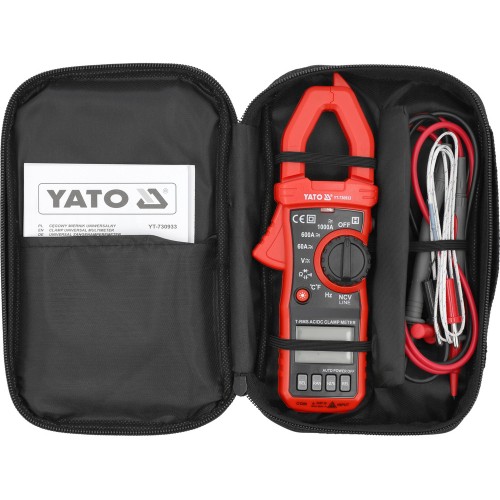

• крышка в комплекте
• конструкция с защитой от перегрузки
• автоматическое отключение счетчика после 15 минут бездействия
• возможность отключить режим автоматического отключения устройства
• индикатор низкого заряда батареи
• питание: три батарейки 1,5 В (ААА).

Внимание!

Измерение тока с помощью клещей производится только на одном проводе, одном кабеле. Зажим зажимов на многожильном кабеле без отделения провода покажет неверный результат или нулевой ток.
