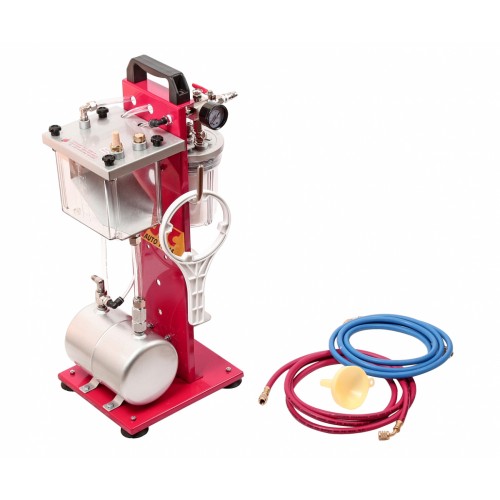

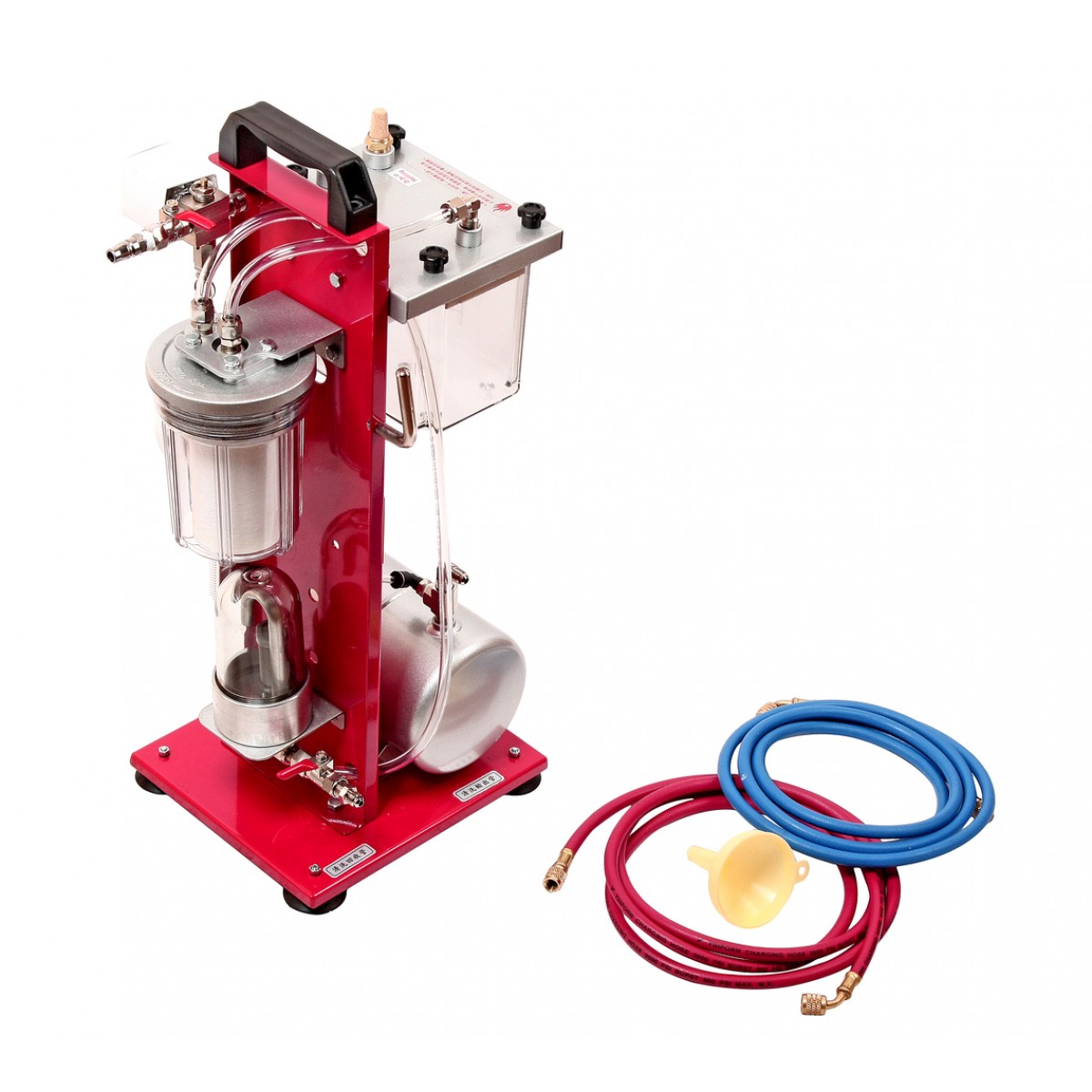

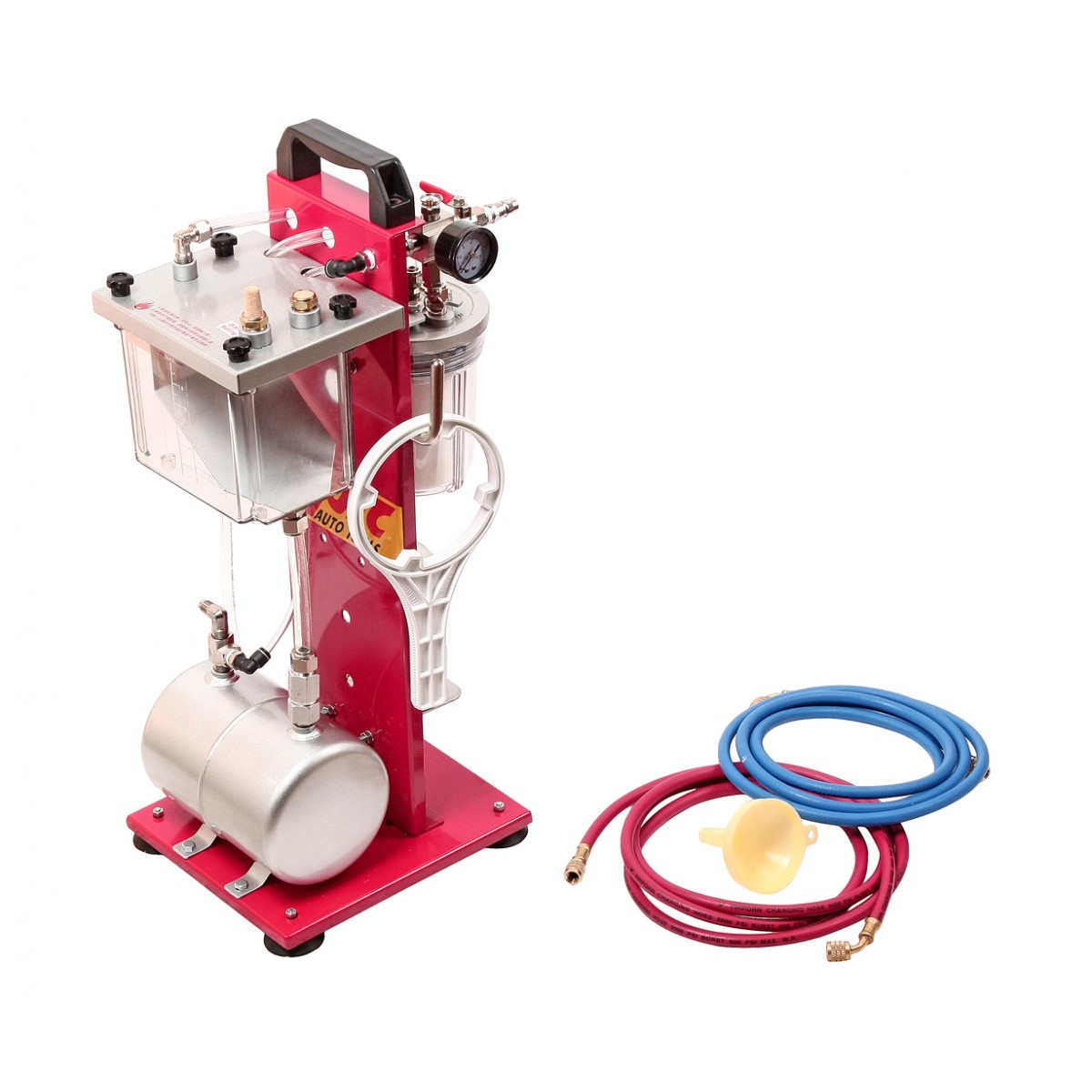

Установка для промывки системы кондиционирования - 1409 JTC

Пневматическая установка 1409 JTC, не дающая искру.

• Проста в управлении. Очистка системы происходит за счет циркуляции промывочного сольвента.
• Конструкция с сетчатым фильтром и 5-ю фильтрующими элементами не только очищает, компрессор, но и продлевает срок службы всей системы.
• Удобна в использовании благодаря компактным размерам.
• Применение установки для промывки системы кондиционирования продлевает срок службы компрессора и всей системы в целом.

Технические характеристики 1409 JTC:

• Объем резервуара: 2 л
• Габаритные размеры: 620/310/240 мм (Д/Ш/В)
• Вес: 9 кг

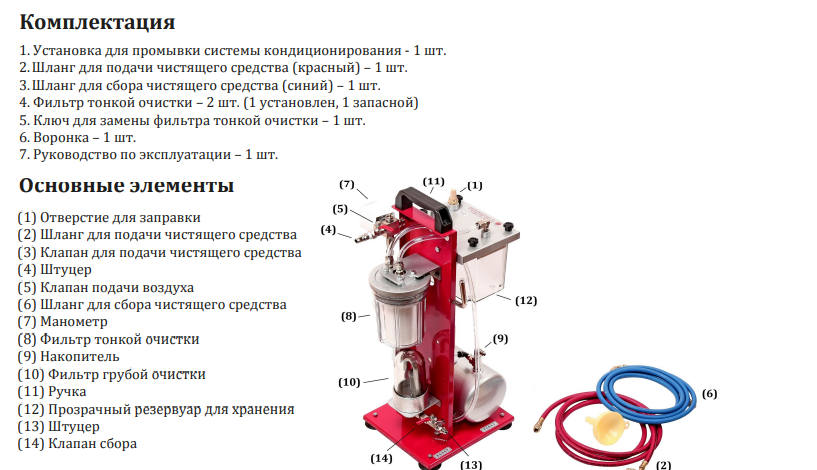

Комплектация 1409 JTC:

• Установка для промывки системы кондиционирования;
• Шланг для подачи чистящего средства (красный);
• Шланг для сбора чистящего средства (синий);
• Фильтр тонкой очистки – 2 шт. (1 установлен, 1 запасной)
• Ключ для замены фильтра тонкой очистки;
• Воронка

Применение установки 1409 JTC:

1. Залейте необходимое количество чистящих средств в прозрачныйрезервуар для хранения (12)через отверстие для заправки (1). Используйте воронку.
2. Используя переходник, подключите шланг для подачи чистящего средства(красный) (2) к клапану подачи (3). Другой конец подключите к входному отверстию в системы кондиционирования.
3. Используя переходник, подключите шланг для сбора чистящего средства (синий) (6) к штуцеру (13), расположенному под фильтром грубой очистки. Клапан должен быть открыт (параллельное положение к штуцеру). Другой конец подключите к выходному отверстию системы кондиционирования.
4. Подключите компрессор к штуцеру (4). Клапан подачи воздуха должен быть закрыт (положение перпендикулярно штуцеру). Определите необходимое давление.
5. Откройте клапан подачи воздуха (5). Для попадания воздуха в систему приподнимите кольцо клапана, расположенное за манометром.

• 5.1. После включения компрессора, отрегулируйте мощность в зависимости от типа автомобильного кондиционера. Не превышайте максимальный уровень давления, рекомендованный производителем автомобиля. Следите за уровнем давления на манометре (7).
• 5.2. Если уровень давления будет превышать максимальное значение на манометре, сработает предохранительный клапан (расположен под манометром).
• 5.3. Уровень давления влияет на скорость перекачки чистящих средств. Чем выше давление, тем скорость перекачки чистящих средств больше.
• 5.4. Во время процедуры растворитель должен вернуться в прозрачный̆ резервуар для хранения (12). Если растворитель не возвращается в резервуар, это означает, что чистящего средства недостаточно. Пожалуй ста, добавьте чистящих средств. Используй те хотя бы минимальное количество чистящих средств, чтобы избежать работы установки на холостом ходу.
• 5.5. Если чистящие средства не возвращаются в прозрачный̆ резервуар для хранения (12) из шланга для сбора чистящего средства (6), а манометр (7) поднимается, это значит, что медные трубки в системе кондиционирования забиты. В данной ситуации проведение процедуры невозможно, так как аппарат не имеет связи с системой кондиционирования автомобиля. Для проведения процедуры необходимо очистить медные трубки.

6. Закройте клапан (5). Процедура очистки продолжится.
7. Для завершения процедуры , убедитесь в закрытие клапана подачи воздуха (5). Выжмите клапан сброса давления, расположенного возле манометра (7). Показатель давления будет равен нулю. Циркуляция жидкости прекратится. Остатки чистящих средств из прозрачного резервуара для хранения (12) стекут в накопитель (9).
8. После завершения процедуры необходимо удалить остатки использованных чистящих средств из установки. Отсоедините оба шланга от системы кондиционирования. Перекройте клапан сбора чистящих средств (14), расположенный под фильтром глубокой очистки. Шланг для подачи чистящего средства (2), не отключайте от установки. Свободный конец поместите в емкость. Затем откройте клапан подачи воздуха (5). Перекройте клапан после того, как вытечет вся использованная жидкость.
9. Для просушки системы после использования необходимо подсоединить шланг (2) или (6) в оба клапана подачи и сбора чистящих средств. Таким образом, система будет замкнута. Откройте клапан (5) и, используя давление воздуха, просушите все элементы системы.

Чистящие средства

Для проведения работ рекомендуется использовать специальные жидкости для чистки систем
кондиционирования автомобиля, которые должны соответствовать двум требованиям:

• Применяемая жидкость не должна вступать в химическую реакцию (разъедать, поражать поверхность и т.д.) с такими материалами, как пластик и резина. Перед использованием обязательным условием является тестирование выбранной жидкости на резиновых и пластиковых элементах. Для этого нанесите несколько капель на поверхность, и оставьте на 5-7 минут.

Дальнейшее использование разрешено только тем жидкостям, которые не оставили ни каких следов на испытуемойповерхности резиновых и пластиковых материалах.

• Специальная жидкость должна иметь аттестацию SGS.

Для достижения максимального эффекта рекомендуется использовать с жидкостью для чистки
системы 1409P JTC

Важные рекомендации:

Если вы используете различные неподходящие для данной процедуры жидкости или загрязненные чистящие средства, на установке может появится ржавична, коррозия, также высока вероятность повреждения фильтров и шлангов. Данные дей ствия приведут к увеличению стоимости обслуживания и возможно потребуется внеплановый ремонт. НЕ ИСПОЛЬЗУЙТЕ ОТРАБОТАННЫЕ ЧИСТЯЩИЕ СРЕДСТВА!

Долив жидкости происходит при выключенной установке.
