Набор для удаления свечей накаливания 4054 JTC

Для удаления поврежденных и сломанных свечей накаливания с головок цилиндров, особенно там, где они срезались под

шестигранником заподлицо с головкой цилиндров.

Подходит для свечей накаливания с резьбой М8 х 1,0 или М10 х 1,0.

В комплект входят все необходимые переходники, центрирующие и резьбовые инструменты для безопасного удаления поврежденной свечи накаливания без повреждения головки цилиндров.

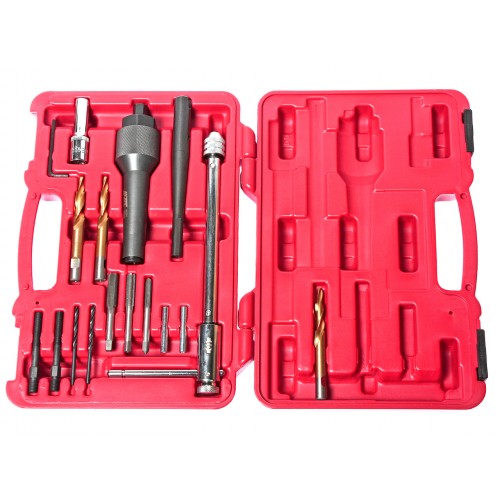

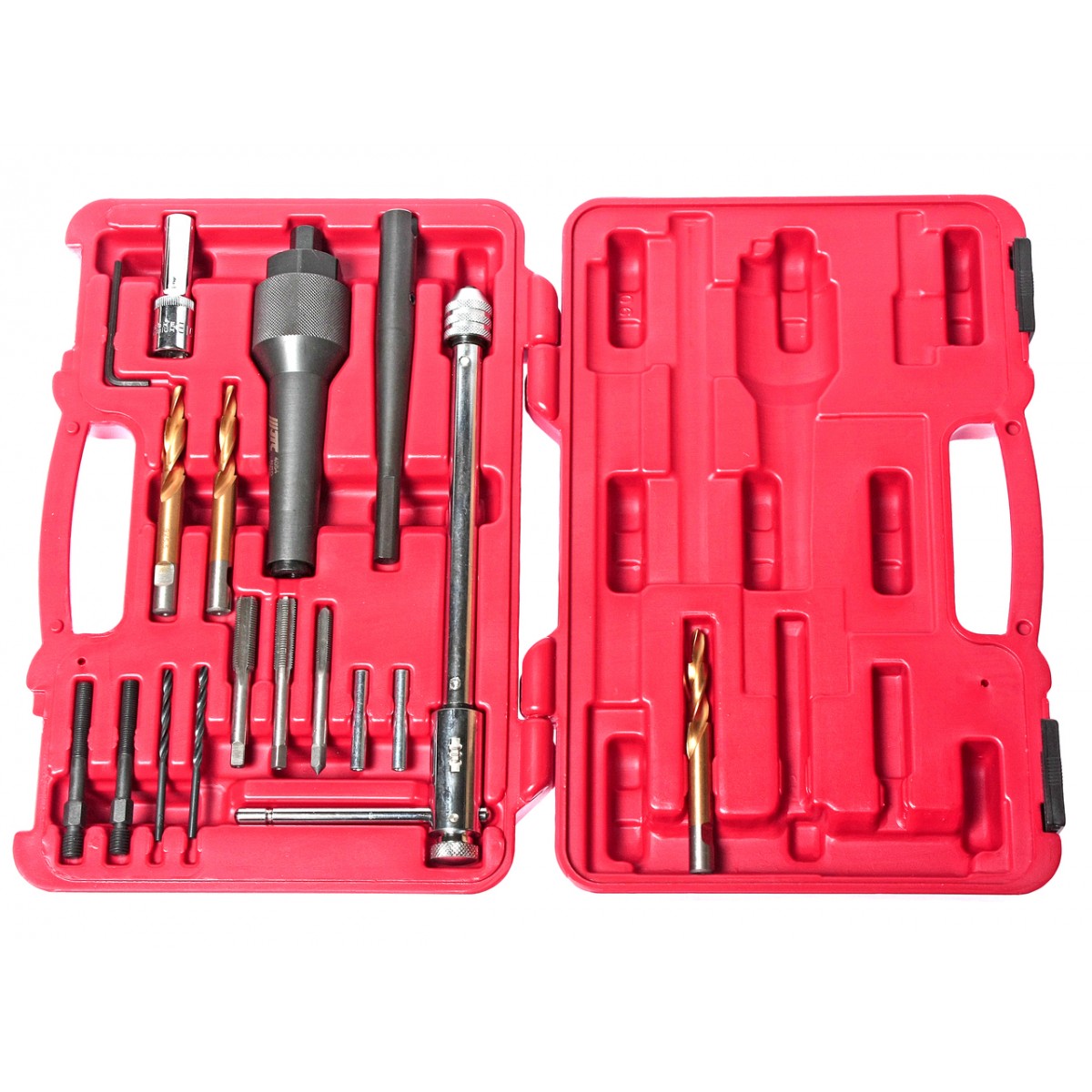

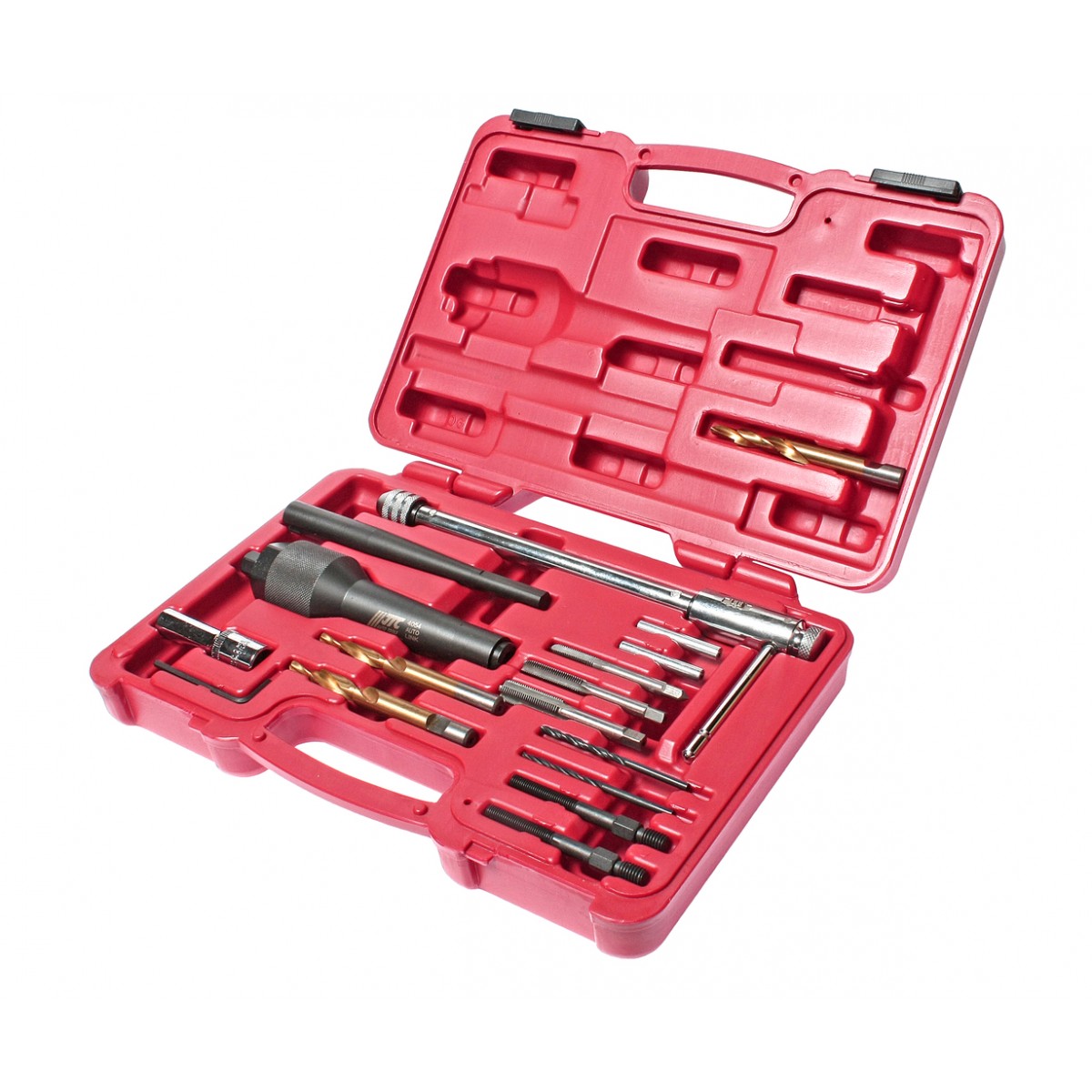

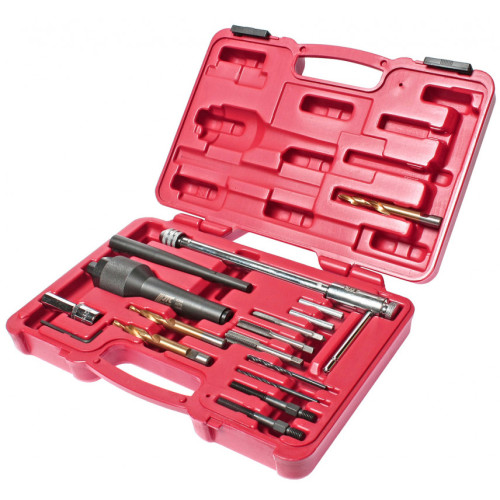

Комплектация набора:

1: Т-образный вороток с трещоткой

2: Адаптер удержания сверла

3: Внешний корпус съемника

4: Силовой винт

5: Гайка

6: Торцевая головка E10

7: Ключ с внутренним шестигранником

8: Ступенчатое сверло двойного размера M8

9: Ступенчатое сверло двойного размера M10

10: Центрирующие втулки пилотного сверла

11: Пилотные сверла 3,5 мм

12: Метчик: UNF 1/4"

13: Метчик: M8x1.0

14: Метчик: M10x1.0

15: Резьбовые удлинители

Прежде чем вы начнете:

• Настоятельно рекомендуем снять головку цилиндров с двигателя до начала работы.

• Если головку цилиндров нужно оставить на месте, снимите соответствующую форсунку и подключите воздуховод через подходящий переходник, чтобы металлическая стружка и грязь не могли попасть в камеру сгорания.

• Поддерживайте инструменты в хорошем и чистом состоянии.

• Держите хорошо смазанными. Смажьте резьбонарезные метчики густым машинным маслом или смазкой.

• Надевайте правильные средства защиты глаз, особенно при очистке двигателя от стружки.

• Когда закончите, учтите все используемые инструменты и детали. Не оставляйте их в двигателе или рядом с ним. Верните все детали в футляр и храните в безопасном, сухом месте.

Меры предосторожности:

• Носить подходящую защиту для глаз.

• НЕ ИСПОЛЬЗУЙТЕ ПНЕВМАТИЧЕСКИЕ ИНСТРУМЕНТЫ С ЭТИМ ИНСТРУМЕНТОМ.

Инструкция

1. Вставьте головку (6) в верхнее гнездо свечи накаливания для демонтажа верхнего соединения. Возможно, нужно аккуратно постучать молотком.

2. Используя вороток с храповым механизмом 3/8 ", поверните по часовой стрелке, чтобы оторвать верхнюю часть свечи накаливания.

Примечание. Когда верхняя часть свечи накаливания ломается, она также может срезать внутренний электрод свечи накаливания. Если внутренний электрод не сломался, его можно полностью извлечь из корпуса свечи накаливания. В этом случае перейдите прямо к пункту 5.

Если внутренний электрод сломался, перейдите к пункту 3:

3. Поместите центрирующую втулку (10) на остатки свечи накаливания. Возможно, нужно сильно нажать.

4. С помощью пилотного сверла 3,5 мм (11) просверлите контрольное отверстие в остатки соединительной стойки / электрода. Просверлите не менее 15 мм выше верхней части корпуса свечи накаливания.

5. Установите двухшаговое ступенчатое сверло M8 (8) или M10 (9) (в зависимости от размера свечи накаливания) на переходник крепления сверла (2). Закрепите ступенчатое сверло в переходнике, затянув установочный винт с помощью прилагаемого шестигранного ключа (7), убедившись, что установочный винт операется в плоскую поверхность хвостовика сверла. Смонтируйте переходник крепления сверла в патрон дрели и высверлите остатки соединительной стойки / электрода и резьбовой части корпуса свечи накаливания.

Точка ухода:

Шаговое сверло двойного размера позволяет удалить остатки соединительной стойки / электрода, а также удалить резьбовую часть корпуса свечи накаливания. Следите за тем, чтобы сверло было ровным, чтобы резьба в головке цилиндра не была повреждена. Снова просверлите не менее 15 мм, чтобы удалить всю резьбовую часть.

6. Возьмите метчик M8 (13) или M10 (14) (в зависимости от размера свечи накаливания) и установите его в T-образный вороток с трещоткой (1). Очистите / прогоните резьбовую часть головки цилиндров. Смажте метчик смазкой, а также уберите образовавшуюся стружку.

7. Возьмите 1/4 "метчик и установите его на прилагаемую Т-образный вороток с трещоткой(1). Прогоните резьбу в оставшемся корпусе свечи накаливания. Снова нанесите смазку на метчик, чтобы

смазывать его, а также для удержаня стружки. Пройдите полных 15 мм резьбы.

Остатки корпуса свечи накаливания теперь можно удалить:

8. Ввинтите оправку адаптера съемника (15) в только что нарезанную резьбу 1/4 ".

9. Прикрутите силовой винт (4) к оправке адаптера съемника.

10. Наденьте внешний корпус съемника (3) на силовой винт.

11. Вверните накидную гайку (5) так, чтобы выступающий выступ был обращен внутрь.

12. Удерживая нажимной винт с помощью 12-мм гаечного ключа или головки, закрутите гайку вниз (30-мм гаечный ключ). Это действие вытянет остатки корпуса свечи накаливания из головки цилиндров.

13. Прежде чем устанавливать новую свечу накаливания, тщательно очистите отверстие с помощью проволочной щетки или подобного инструмента. Убедитесь, что вся грязь и мусор удалены из отверстия, резьбы свечи накаливания и камеры сгорания перед установкой новой свечи накаливания.

Примечание. В зависимости от характера задачи и инструментов три метчика, две центрирующие втулки пилотного сверла, два пилотных сверла, два ступенчатые сверла двойного размера и две оправки адаптера съемника считаются расходными и поэтому не покрываются гарантией
