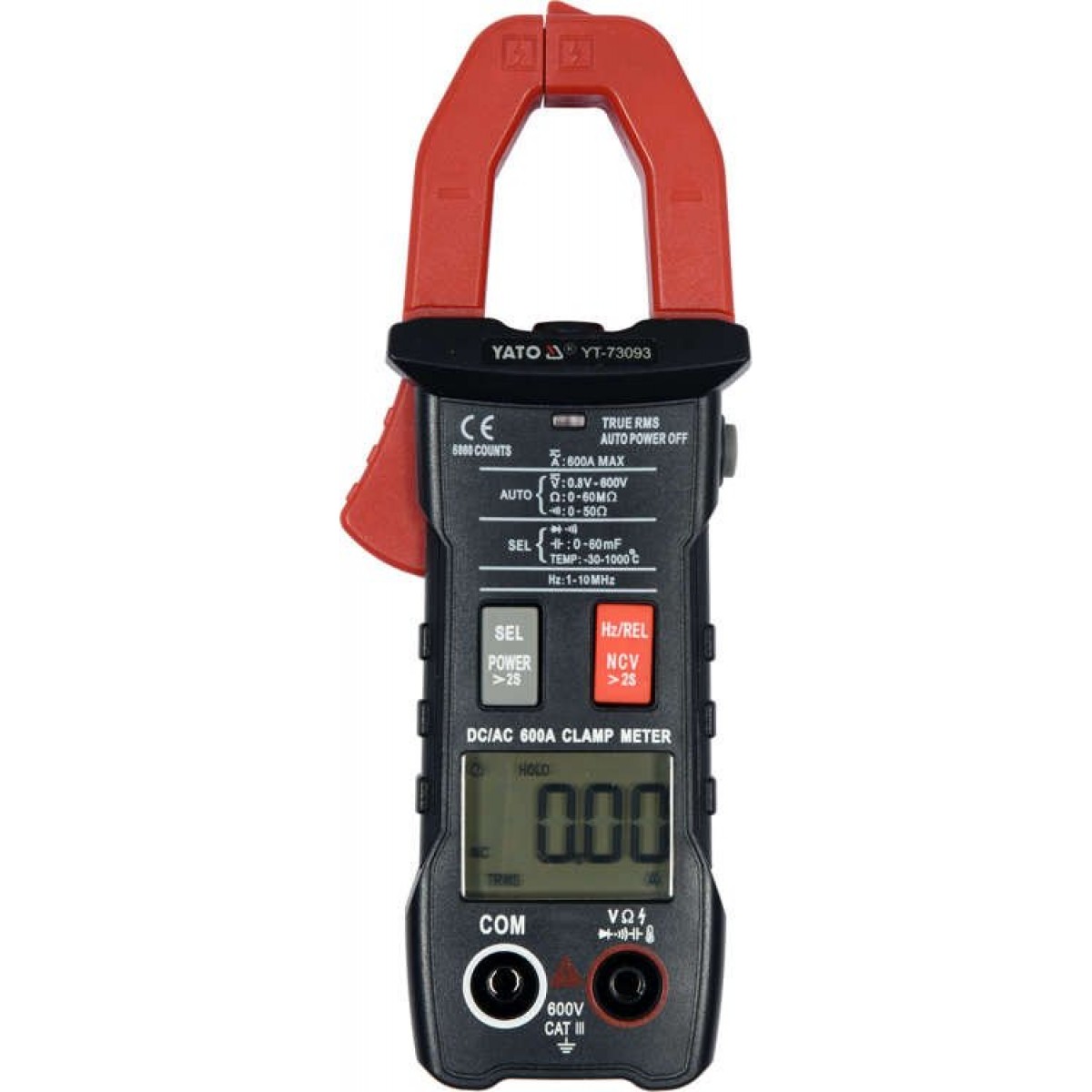

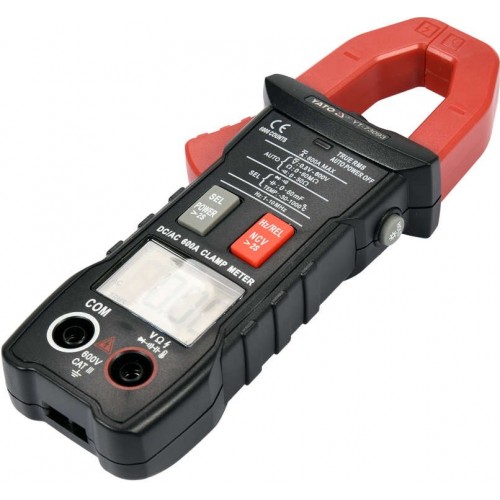

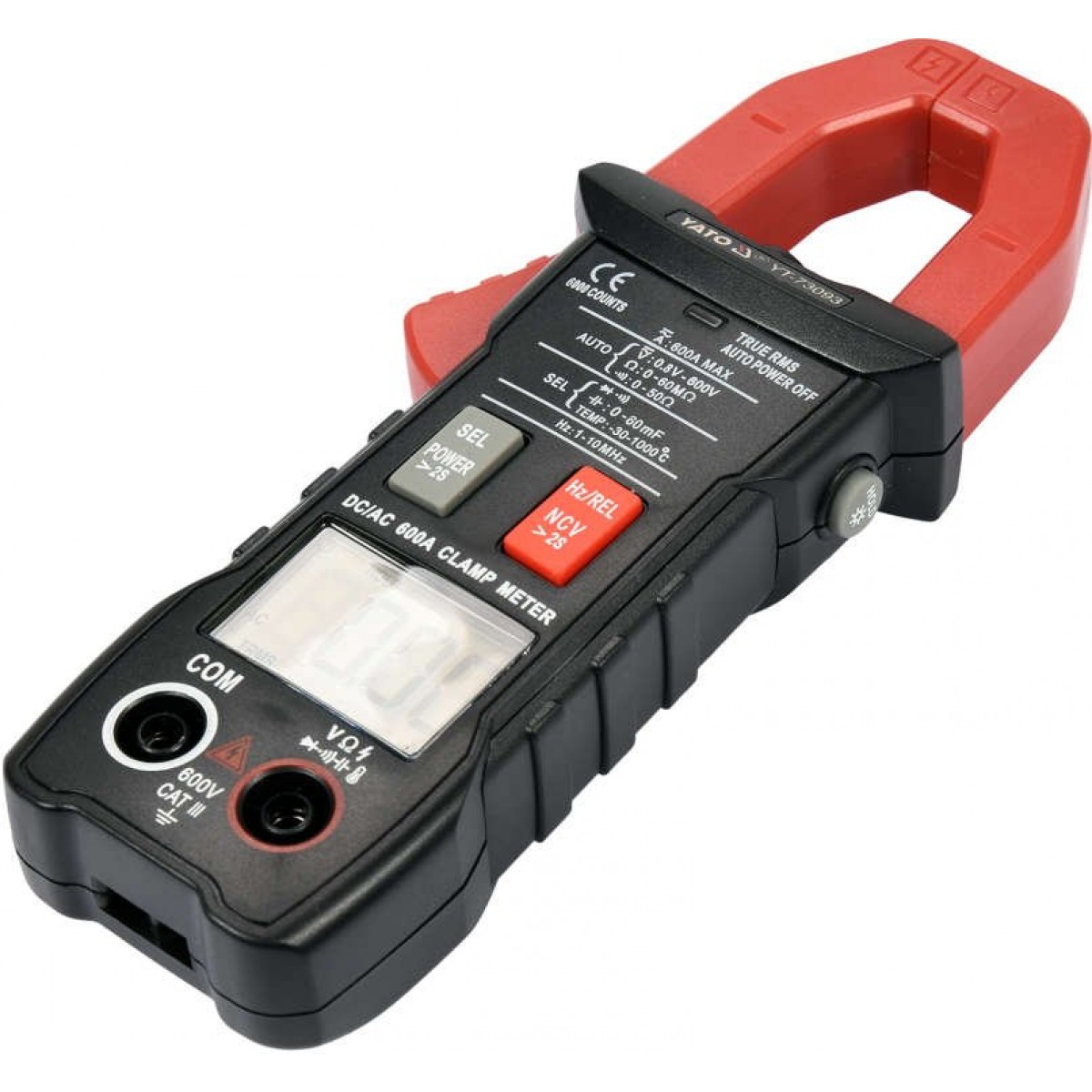

Токоизмерительные клещи-мультиметр с диапазоном AC / DC 600A YT-73096 YATO - YT-73093

Универсальные клещи YT-73093 с автоматическим диапазоном для каждого измерения позволяют выполнять базовые и расширенные измерения электрических величин. Счетчик снабжен измерительными клещами, позволяющими измерять силу постоянного и переменного тока в одном проводе с помощью встроенного датчика ХОЛЛ. Измерение происходит без необходимости отключать цепь или отключать ее от источника питания, и позволяет измерять гораздо более высокий ток, чем с помощью обычных электросчетчиков.

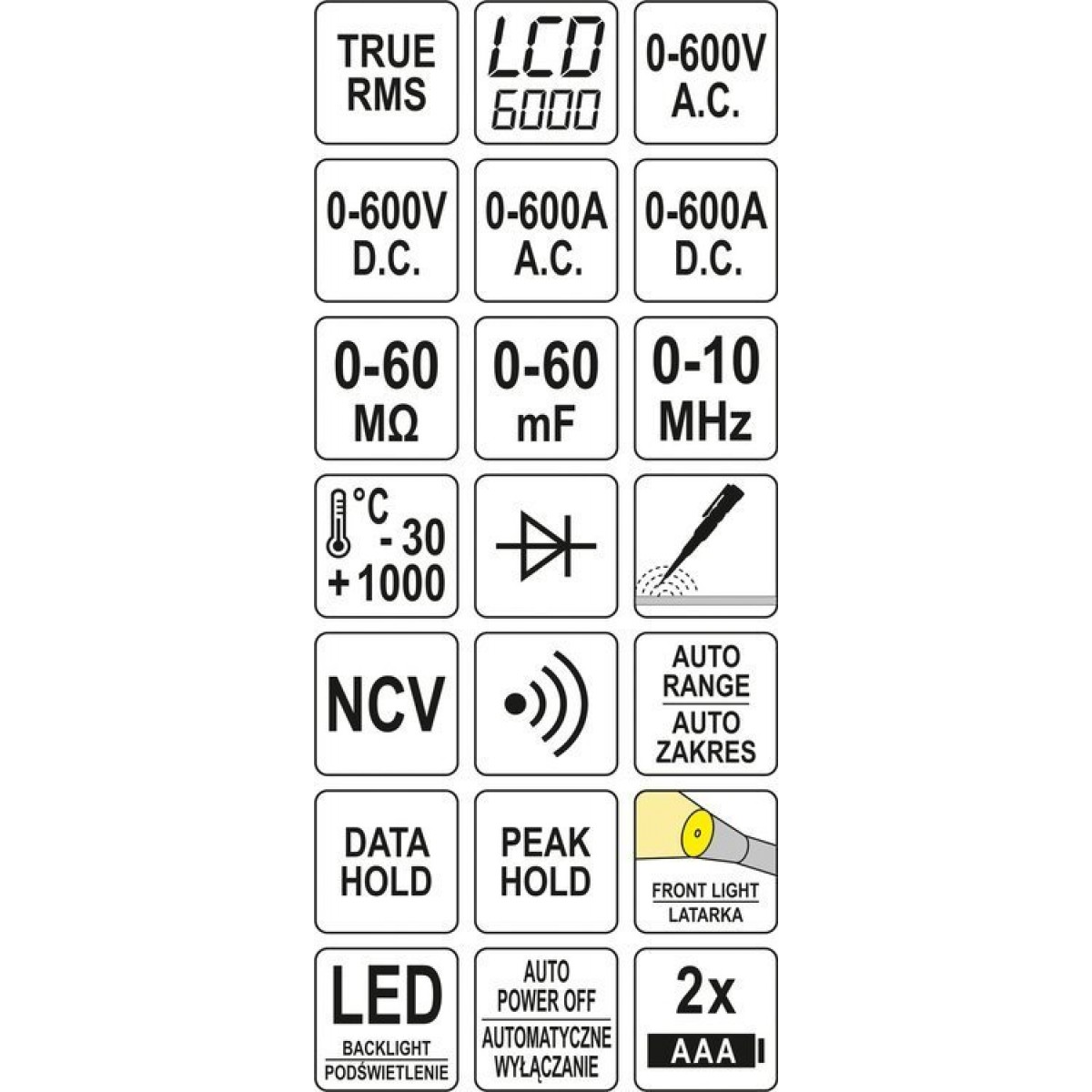

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• Измерение напряжения переменного тока: 0-600 В переменного тока, истинное среднеквадратичное значение
• Измерение постоянного напряжения: 0-600 В постоянного тока
• Измерение переменного тока: переменный ток 0-600A, истинное среднеквадратичное значение
• Измерение постоянного тока: DC 0-600A
• измерение сопротивления: 0-60 МОм
• проверка диодов: I _{F 5} мА, U _R 3 В
• проверка целостности: 0-50 Ом

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• измерение емкости конденсатора: 0-60 мФ
• измерение частоты: 0-10 МГц
• измерение температуры: от -30 до 1000 ° C
• бесконтактное обнаружение переменного напряжения: NCV

ТОЧНОСТЬ ИЗМЕРЕНИЙ

Пример определения точности измерения переменного тока. Расчет по результату измерения: 30А

• Точность измерения измерителем YT-73093 для этого диапазона составляет: ± (2,0% + 30), разрешение 0,01А.
• Расчет погрешности измерения по формуле: (результат измерения x 2%) + 30-кратное разрешение
• расчеты: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90A

Фактический результат с погрешностью измерения для показания 30А = 30 ± 0,90А .

• результат с учетом погрешности измерения для индикации измерения переменного напряжения: 235В = 235 ± 4,175В
• Результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12 ± 0,09В

Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

ВСТРОЕННЫЕ ФУНКЦИИ

• TRUE RMS - измеритель с этой функцией рассчитывает действительное эффективное значение переменного напряжения и тока как для синусоидальных, так и для несинусоидальных сигналов. Устройство сначала измеряет реальное значение синусоидальной волны через несколько интервалов времени → затем возводит результаты измерений в квадрат → суммирует их → вычисляет среднее → и, наконец, из среднего результата извлекается квадратный корень. Результатом измерения является действительное среднеквадратичное значение напряжения / тока даже для деформированной синусоиды или прямоугольной волны.
• NCV - бесконтактное обнаружение переменного напряжения индукционным методом. Измеритель определяет наличие напряжения в изолированном проводе, также может указывать на фазный провод.
• АВТО - автоматическая регулировка диапазона измерения. Если вы измеряете неизвестные значения с помощью ручного маховика, выполняйте измерения последовательно от самого большого диапазона до диапазона, дающего наиболее точный результат - в противном случае вы рискуете повредить устройство. Однако в случае мультиметра с функцией AUTO достаточно провести одно измерение, и измеритель автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в АВТОМАТИЧЕСКОМ режиме.
• DATA HOLD - сохранение текущего измеренного значения на дисплее
• PEAK HOLD - удержание максимального измеренного значения на дисплее с помощью измерительных щупов
• INRUSH current - измерение пускового тока с помощью измерительных клещей. Измеритель будет измерять ток в течение 100 мс с момента запуска устройства.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 6000
• подсветка экрана и измерительного поля клещей
• автоматическое переключение проверки диодов на проверку целостности при сопротивлении цепи ниже 50 Ом (нет возможности настроить измеритель только на проверку диодов)
• акустический сигнал в цепи проверка целостности цепи на сопротивление ниже 50 Ом
• Зажим открывается до 25 мм и позволяет измерять одиночный провод с максимальным диаметром 25 мм.

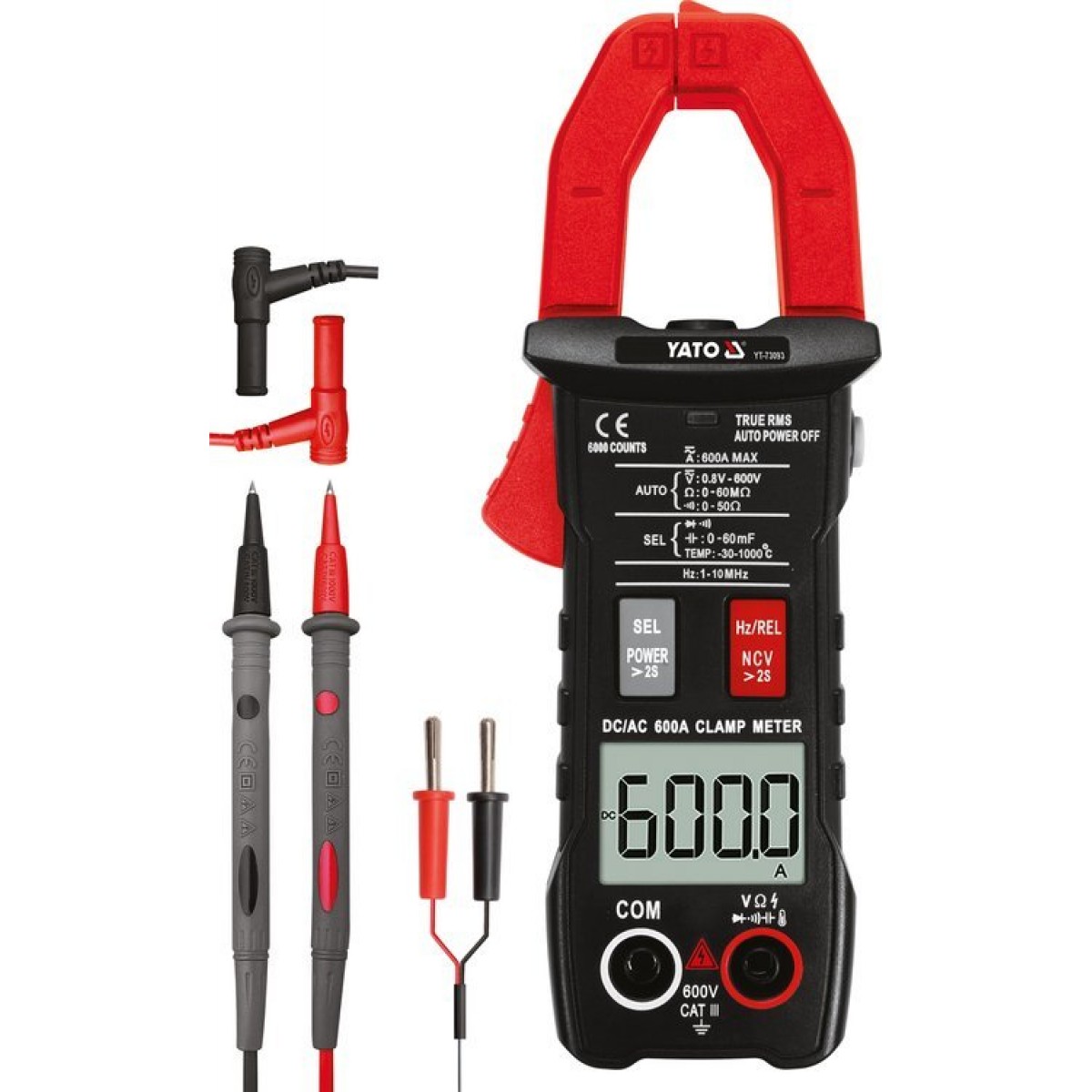

• измерительные щупы длиной 14,5 см
• длина кабеля с зондами: 97 см
• диаметр провода с изоляцией: 3,5 мм

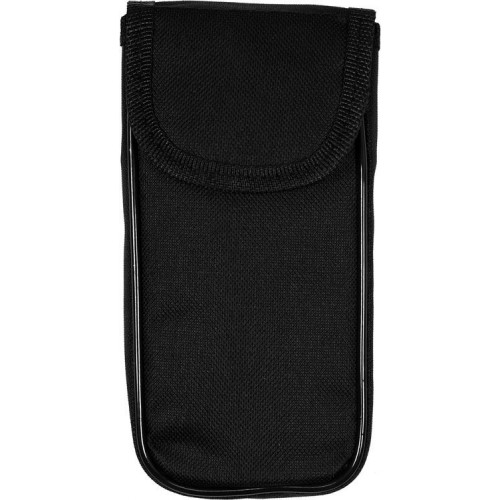

• в комплект входит крышка
• конструкция с защитой от перегрузки
• автоматическое отключение счетчика через 15 минут бездействия
• возможность отключения режима автоматического выключения устройства
• индикатор низкого заряда батареи
• питание: две батарейки 1,5 В (AAA)

ВИЗУАЛЬНОЕ ОПИСАНИЕ

ВНИМАНИЕ

Измерение тока с помощью токоизмерительных клещей выполняется только на одном проводе, на одном проводе. Зажатие зажима на многожильном кабеле без изоляции одной жилы покажет неправильный результат или нулевое протекание тока.

Параметры

• Автоматический диапазон: ДА
• Измерение частоты: 0-10 МГц
• Измерение напряжения переменного тока: 0-600 В + истинное среднеквадратичное значение
• Измерение постоянного напряжения: 0-600 В
• Измерение емкости : 0-60 мФ
• Измерение сопротивления: 0-60 МОм
• Измерение температуры: от -30 до 1000 ° C
• Переменный ток: 0-600 А + истинное среднеквадратичное значение
• Постоянный ток: 0-600А
• Проверка целостности : ДА
• Диодный тест: ДА
