Устройство для выпрессовки/запрессовки цепи Quatros QS22248

Описание товара

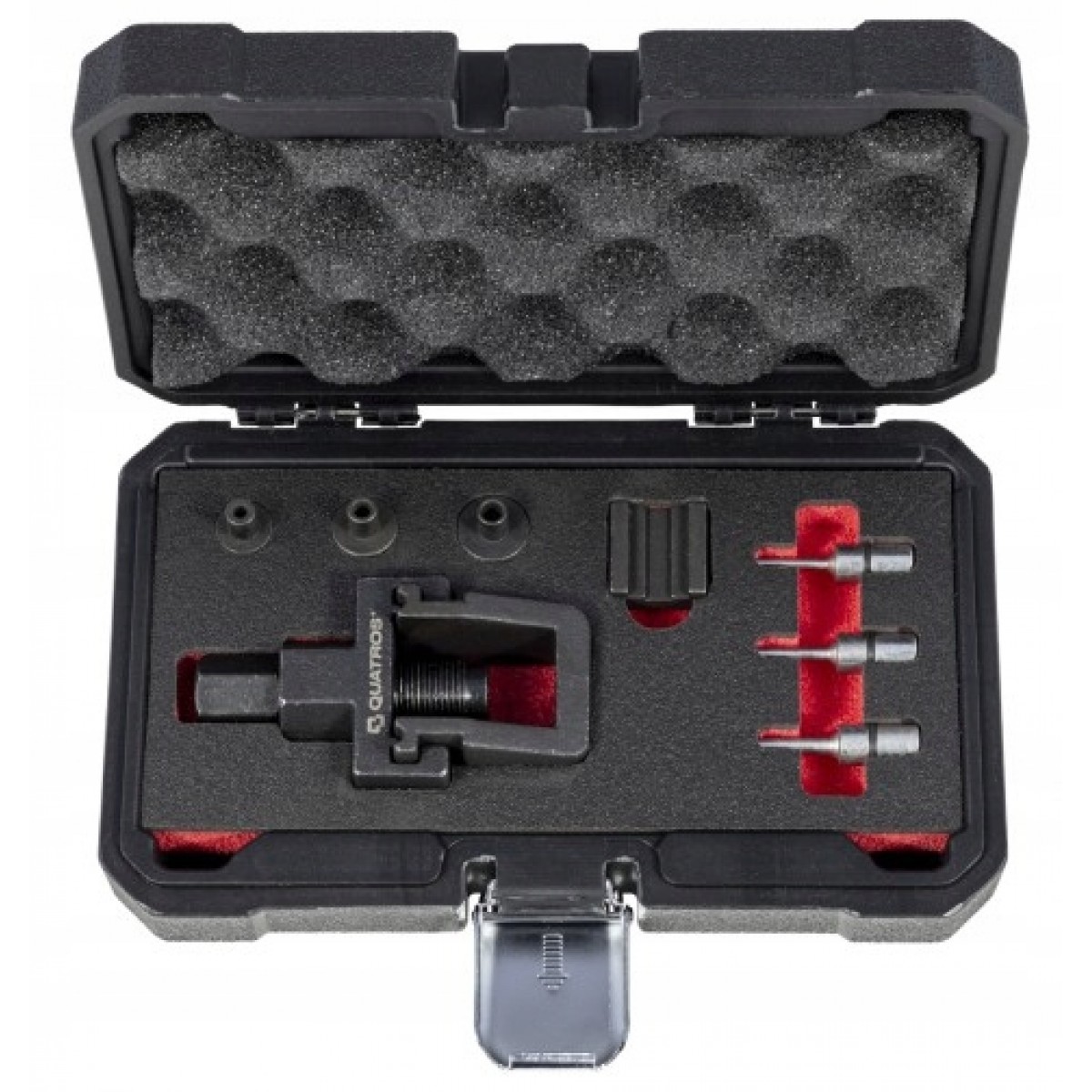

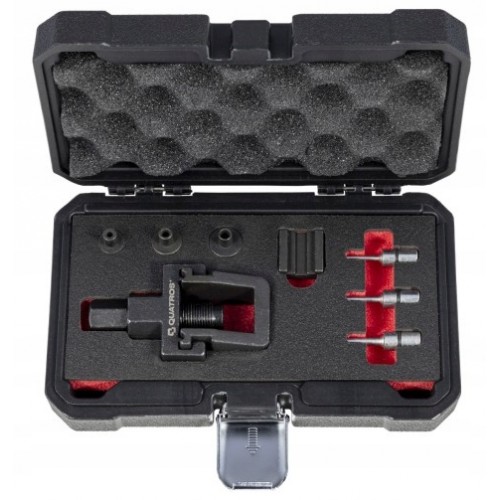

Профессиональный набор Quatros QS22248 предназначен для разрыва, обжима и клепки приводных и ГРМ цепей. Это универсальный инструмент, подходящий для автомобильных систем и мотоциклов. Прочная конструкция выдерживает высокие нагрузки, а комплектация позволяет работать с цепями до типоразмера 630, включая популярные размеры мотоцепей 520, 525, 530, 532.

Достоинства:

• Прочный стальной корпус. Инструмент выдерживает работу даже с самыми крепкими цепями.
• Универсальность. Подходит для приводных и ГРМ цепей разных типов и размеров.
• Съемные обжимные штифты. Легкое обслуживание и замена рабочих частей.
• Компактное хранение. Удобный чемодан входит в комплект.
• Простая эксплуатация. Экономит время и усилия при демонтаже и монтаже цепи.

Характеристики:

• Совместимые размеры цепей: 520, 525, 530, 532, до 630
• Размеры штифтов: 3, 4, 5 мм
• Материал: сталь
• Габариты кейса: 210 x 65 x 310 мм.
• Вес: 1,4 кг
• Код производителя: QS22248

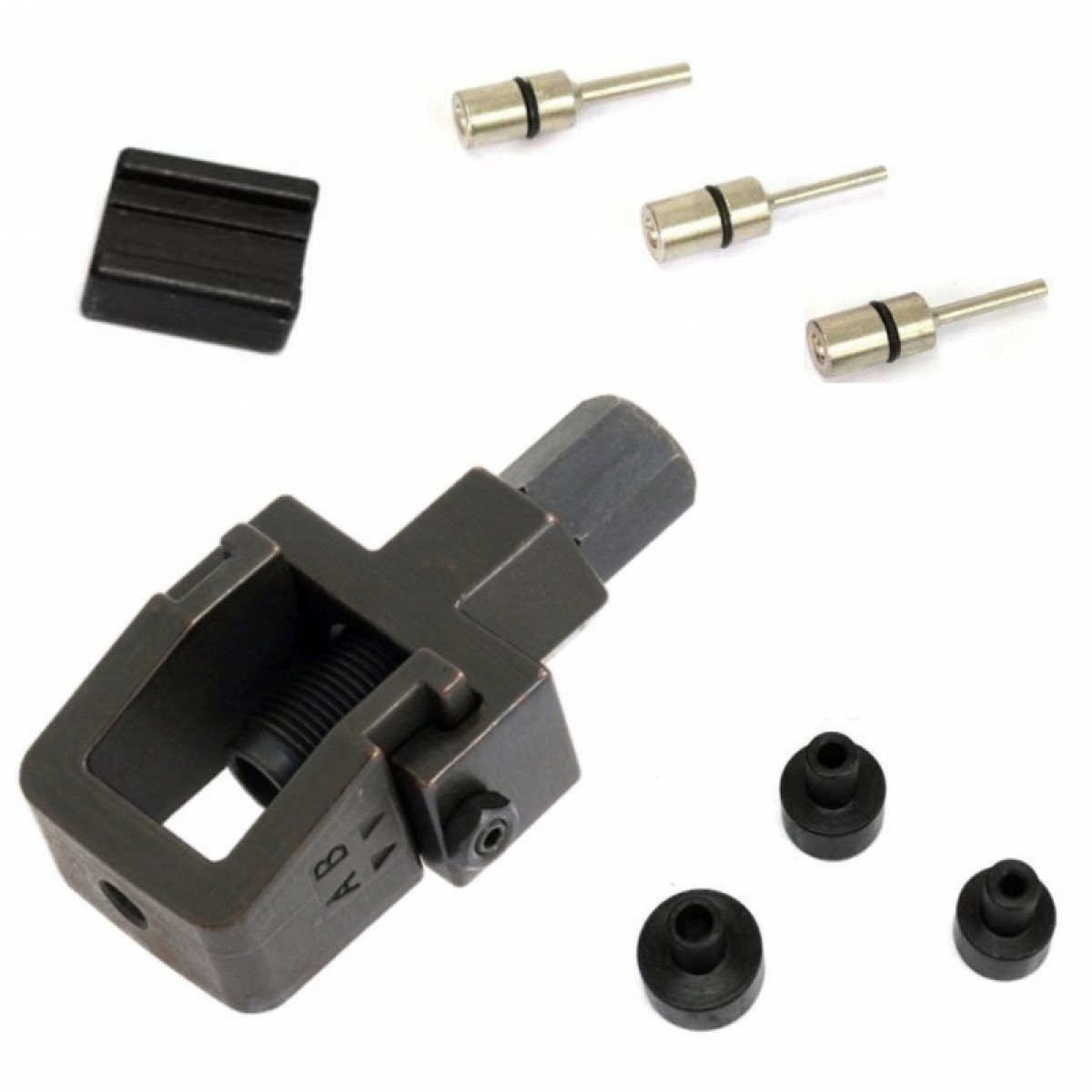

• Комплектация:

• Пресс для разрыва и клепки

• Сменные штифты

• Обжимные элементы

• Пластиковый кейс

Назначение:

• Демонтаж и сборка приводных и ГРМ цепей
• Обслуживание мотоциклов, автомобилей, спецтехники
• Профессиональное использование или применение в домашних условиях

Преимущества использования:

• Универсальное решение для большинства типов цепей
• Высокая надежность даже при интенсивной эксплуатации
• Простая настройка и обслуживание

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

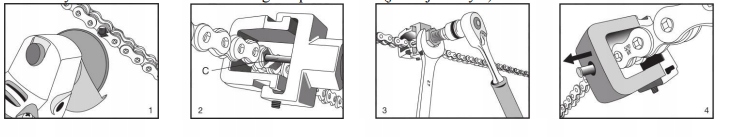

1. С помощью напильника или шлифмашины сточите штифт цепи (рис. 1).

2. Выберите штифт C, соответствующий размеру разъединяемой цепи и вставьте его в центральный винт A. Убедитесь, что штифт полностью вставлен в отверстие винта - при необходимости смажьте уплотнительное кольцо штифта.

3. При необходимости выберите соответствующую втулку D и закрепите ее в скобе B.

4. Протяните цепь через скобу B, затем наденьте на нее корпус A. С помощью шестигранного ключа 4 мм зафиксируйте скобу с корпусом в положении, обозначенном как A.

5. Расположите штифт цепи по оси штифта C и, поворачивая центральный винт A вручную, прижмите штифт устройства к штифту цепи (рис. 2).

6. Зафиксируйте устройство ключом на 27 мм и, равномерно поворачивая центральный винт A ключом на 19 мм, выдавите штифт цепи (рис. 4).

ВНИМАНИЕ:
Если, несмотря на прилагаемое усилие, штифт цепи не выдавливается, проверьте размер использованного штифта и втулки (если она применяется), а также правильность осевого расположения цепи.

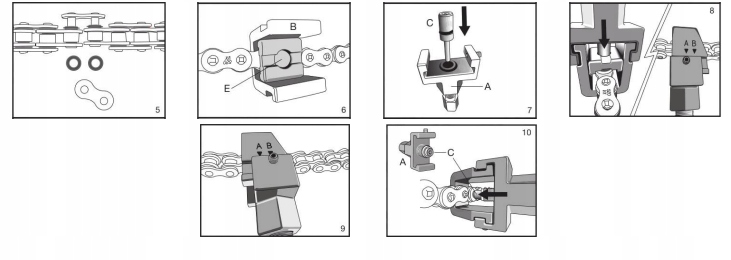

1. Наденьте замок на цепь (рис. 5).

2. Вставьте цепь с замком в скобу B и установите адаптер E (рис. 6).

3. Извлеките штифт C из центрального винта A, поверните его и снова вставьте в отверстие винта (рис. 7).

4. Наденьте корпус A на скобу B и зафиксируйте шестигранным ключом 4 мм в положении A. Вращая центральный винт, запрессуйте замок цепи (рис. 8).

5. Ослабьте центральный винт и снимите адаптер E. Закрепите скобу корпуса в положении B (рис. 9).

6. Разместите штифт цепи по оси штифта C и, вращая центральный винт ключом на 19 мм, заклепайте штифт цепи. Ослабьте центральный винт и повторите действие для второго штифта (рис. 10).

Заклепщик – устройство для клепки и разъединения цепи
Код производителя QS22248
EAN (GTIN): 5902241103524
