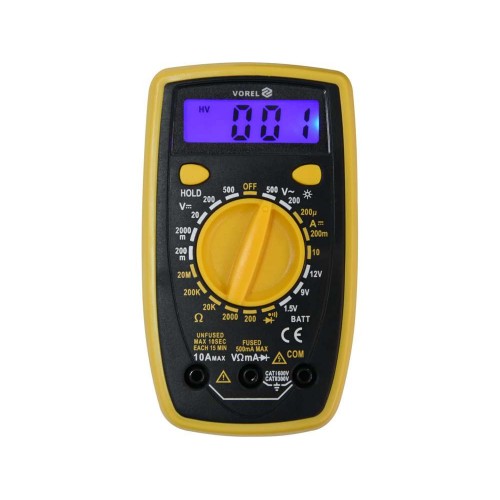

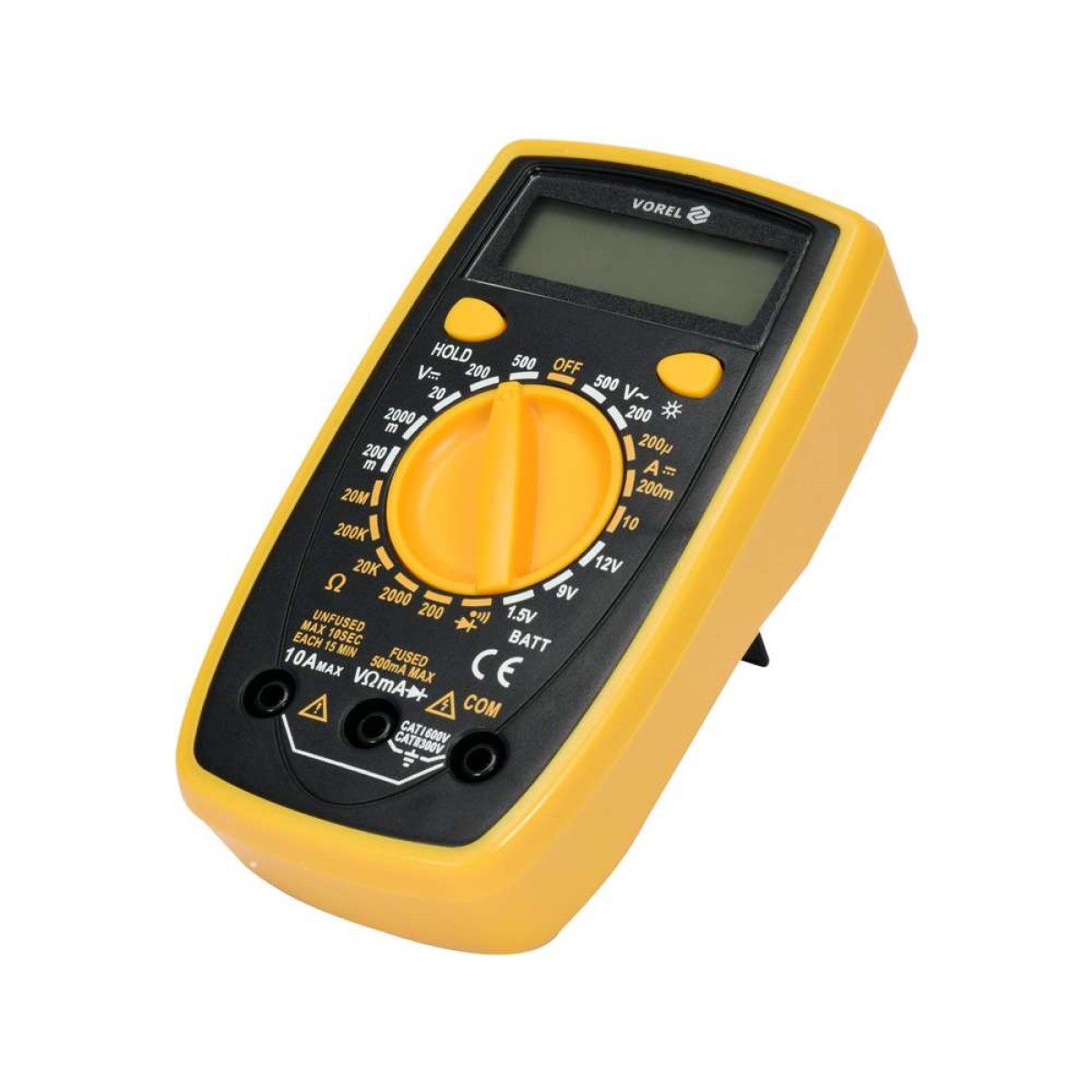

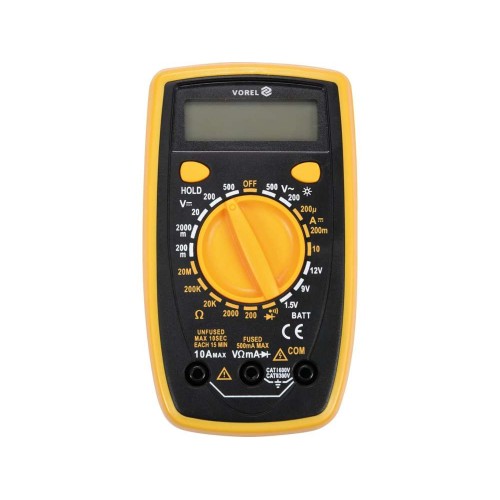

Мультиметр для измерения электрических параметров VOREL: цифровой с LCD-дисплеем - 81774

Мультиметр 81774 с ручным диапазоном для каждого измерения позволяет выполнять базовые и расширенные электрические измерения. Дополнительной и полезной опцией является тест батареи 1,5В, 9В и 12В, с помощью которого мы можем проверить напряжение тестируемой батареи под нагрузкой, это поможет оценить ее состояние и исключить или подтвердить необходимость замены.

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• измерение переменного напряжения: 0-500 В переменного тока
• Измерение напряжения постоянного тока: 0-500 В постоянного тока
• Измерение постоянного тока: постоянный ток 0-10 А
• измерение сопротивления: 0-20 МОм
• проверка диодов: I _F 1 мА, U _R 1,5 В
• проверка непрерывности: 0-100 Ом

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• Тест батареи 1,5 В с сопротивлением нагрузки около 3 кОм
• Тест батареи 9 В с сопротивлением нагрузки около 900 Ом
• Тест батареи 12 В с сопротивлением нагрузки около 1,2 кОм

ТОЧНОСТЬ ИЗМЕРЕНИЯ

Пример определения точности измерения напряжения переменного тока. Расчеты для результата измерения: 235 В

• точность измерения измерителя 81774 для этого диапазона составляет: ±(2% + 10), разрешение 1В
• Формула расчета ошибки измерения: (результат измерения x 2%) + 10 x разрешение
• расчет: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7 В

Результат с учетом погрешности измерения для показания 235В = 235±14,7В*

• результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,146В

Таблицу с разрешением и точностью для данного измерения можно найти в инструкции по эксплуатации.

* Измеритель 81774 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения переменного тока только для правильной синусоиды.

ВСТРОЕННЫЕ ФУНКЦИИ

• Тест батареи 1,5, 9В, 12В - во время теста счетчик потребляет небольшой ток от батареи, благодаря чему мы получаем 100% информации, необходимой для оценки того, сможет ли данный источник питания питать наше устройство. Для полной информации стоит сначала измерить постоянное напряжение, а потом сравнить результат со значением из теста батареи. Слишком большое падение или низкое напряжение — четкий сигнал о необходимости замены источника питания.
• DATA HOLD - сохранение текущего измеренного значения на дисплее

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый балл: 1999
• подсветка экрана
• звуковой сигнал при проверке целостности цепи на сопротивление ниже 30 Ом
• автоматическое переключение проверки диодов на проверку целостности цепи при сопротивлении цепи ниже 100 Ом (невозможно настроить счетчик только на проверку диодов)
• измерительные зонды в комплекте
• конструкция с защитой от перегрузки, измерительная розетка 10 А без предохранителя
• корпус из АБС пластика + т.н. чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений
• индикатор низкого заряда батареи
• источник питания: батарея 9В (6F22)
