Набір інструментів для демонтажу зчеплення DSG для 7-ступінчастих коробок передач VAG, встановлених на Volkswagen Golf/Touareg та Audi A3

Додаткова інформація щодо пристосування для DSG (ДСГ) QUATROS QS80083:

Комплект для демонтажу та встановлення зчеплення DSG (Direct-Shift Gearbox) розроблений для того, щоб можна було знімати корпус зчеплення в зборі з пластинами зчеплення з 6-ступінчастою та 7-ступінчастою механічною коробкою передач з подвійним зчепленням з електронним керуванням VAG, використовується в Volkswagen Golf 2004 р.в., Touareg та Audi A3 з 2004 р.в.

Застосування: Volkswagen Golf 2004 р.в., Tourareg (6 швидкостей) та Audi A3 з 2004 р.в.

Еквівалент OEM інструменти: T10323 пристрій підтримки зчеплення, T10373 знімач, T10374 калібрувальний блок, T10376 упор

Використовується для зняття та встановлення подвійних пластин зчеплення

Завжди змащуйте різьбові стрижні.

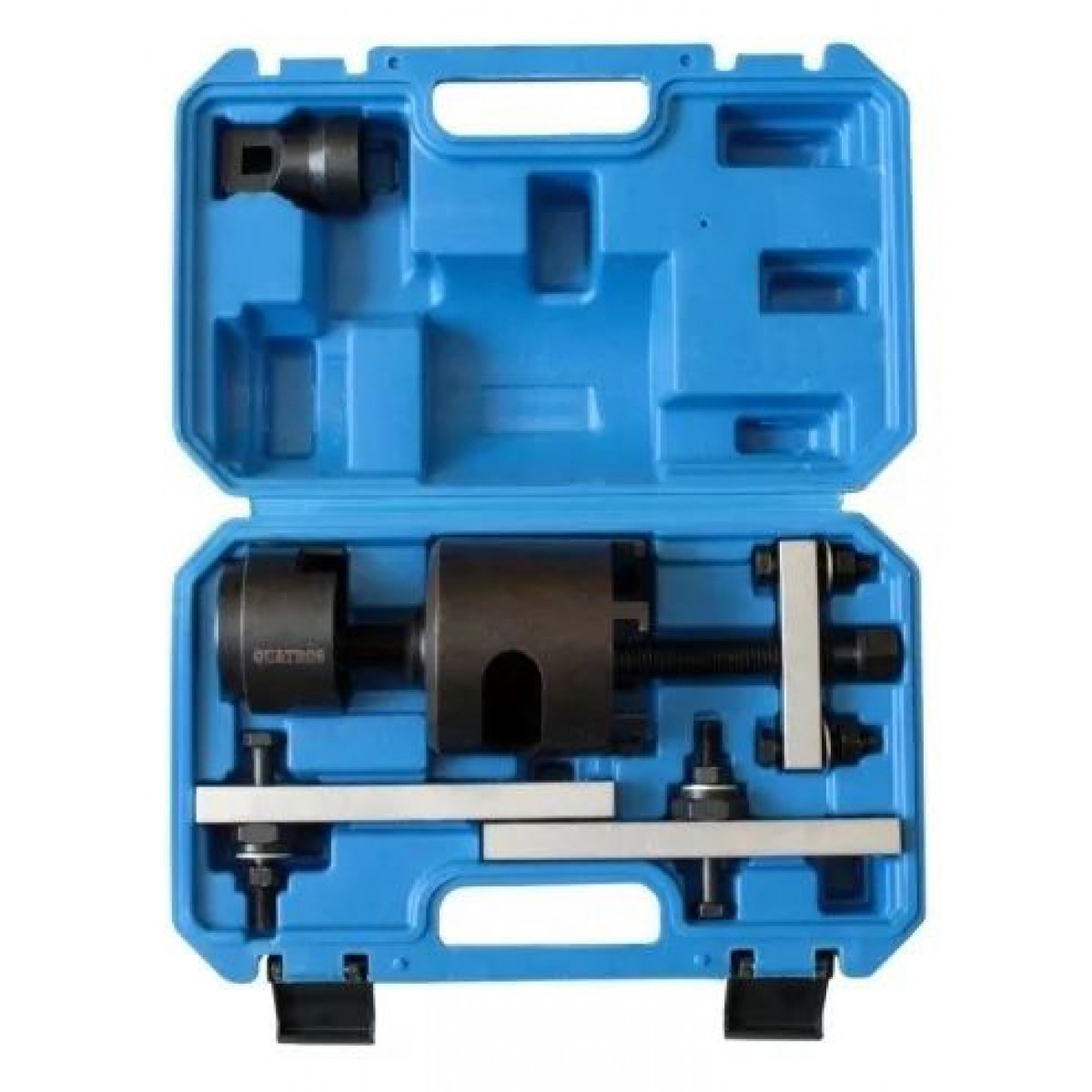

КОМПОНЕНТИ

Основні інструкції щодо застосування

1. На знятій трансмісії видалити зчеплення маточини стопорного кільця і ​​за допомогою гачка та викрутки видалити зчеплення маточини.

[Тор 2. Після того, як втулка видаляється, видалити стопорне кільце зчеплення.

Кільце може застрягти, в такому випадку подайте тиск на центр зчеплення, використовуючи компоненти A і D, зібрані, як показано на кожусі редуктора. Переконайтеся, що A встановлено прямо на лицьовій стороні корпусу розтруба, щоб він тиснув прямо на вузол зчеплення. Докладіть достатньо зусиль, щоб викрутити кільце.

Примітка: переконайтеся, що силовий гвинт добре змащений дисульфідним мастилом молібдену.

3. Вставте знімач B у вузол зчеплення і поверніть за годинниковою стрілкою, щоб зафіксувати його на місці. Прикладіть навантаження за допомогою гвинта і зніміть муфту в зборі з коробки передач.

4. Компонент C використовується для вимірювання та встановлення підшипників зчеплення зчеплення.

Перевірте ВИРОБНИЧІ ДАНІ ДЛЯ РОЗМІРІВ І ПОВНОЇ УСТАНОВКИ.

Для складання зчеплення, будь ласка, зверніться до інструкції виробника.
