Набір для ремонту різьблення свічок розжарювання М10х1.0 - QS14144

Набір QS14144 призначений для відновлення різьблення отворів під свічки розжарювання в дизельних двигунах.

Комплекти різьбових вставок для свічок розжарювання були розроблені для того, щоб якомога простіше відновлювати різьблення свічок розжарювання двигуна з мінімальними витратами на демонтаж.

Різьблення свічок розжарювання легко ушкоджується, особливо на головках циліндрів зі сплаву. Це може бути викликано корозією, надмірним затягуванням або навіть ушкодженням свердлом, коли головка відламала заклинену свічку розжарювання. Рішення полягає в тому, щоб встановити нову різьбову вставку і ці набори різьбових вставок розроблені для забезпечення максимально можливого доступу до утоплених отворів свічок розжарювання. Різьбова вставка легко та надійно встановлюється.

Додаткова інформація

• І інструменти для вбудовування вставок мають таку форму, щоб забезпечити найкращий доступ до втоплених свічок розжарювання, забезпечуючи можливість правильної установки вставки.
• 10.9 Високоміцні кріпильні болти для збільшення терміну служби
• Спеціально розроблений монтажний інструмент для значно покращеного доступу
• Доставляється з 2 комплектами по 5 різьбових вставок довжиною 12 мм і довжиною 19 мм. Це зроблено для того, щоб деякі виробники автомобілів використовували довші різьби такого розміру.

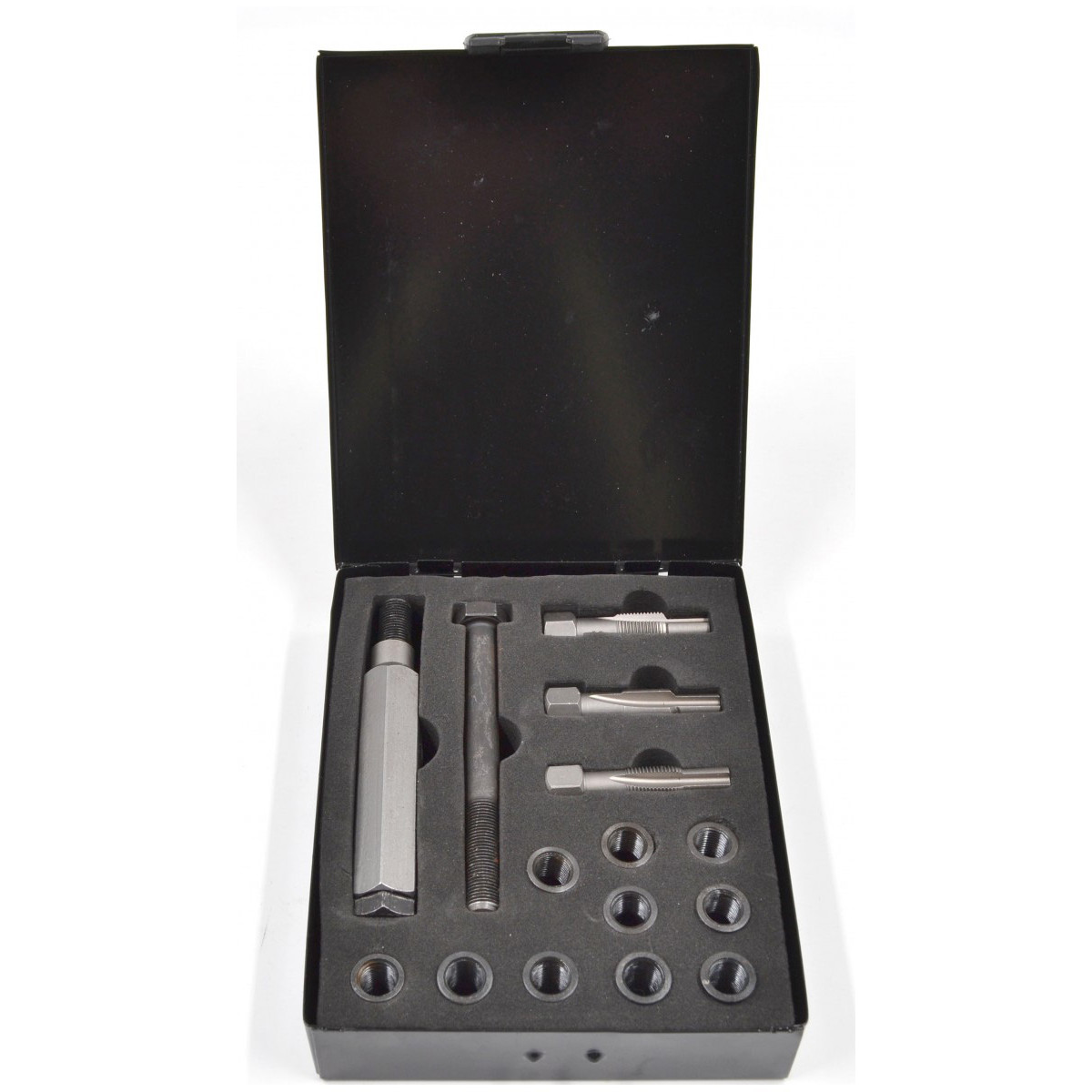

Комплектація:

Інструкція

Ми рекомендуємо виконувати наступну операцію зі знятою головкою циліндрів, щоб уникнути будь-яких внутрішніх пошкоджень двигуна через попадання бруду або стружки в циліндр.

Виконання цього ремонту з головкою блоку циліндрів виконується на власний страх та ризик користувача.

• Видаліть всі сліди оригінального різьблення за допомогою свердла M10. Не свердлити глибше оригінального різьблення.

• Використовуючи рімер (C), розширіть отвір свічки розжарювання. Запустіть розширювач рукою, використовуючи відповідну головку, подовжувач та T-подібний комір.

ПРИМІТКА. Рясно змастіть канавки розширювача консистентним мастилом, щоб змастити розширювач і допомогти зловити будь-яку металеву стружку. Заглиблюйтеся лише до глибини оригінального різьблення.

• Використовуйте великий мітчик (A), щоб обрізати нитку відповідно до зовнішнього різьблення вставки в головці. ПРИМІТКА. Рясно змастіть канавки мітчика консистентним мастилом, щоб змастити мітчик і допомогти зловити будь-яку металеву стружку. Заглиблюйтеся лише до глибини оригінального різьблення.

• Очистіть та висушіть отвір

Установка нової різьбової вставки:

• Зберіть компоненти (E, F & D), як показано на малюнку.

• Вкрутіть вузол у головку циліндрів і затягніть вставку в головці.

• Утримуючи інструмент для вставки (F) відповідним гайковим ключем поперек площини, затягніть болт (E), щоб затиснути вставку в головці та утримувати її.

• Продовжуйте утримувати (F), послабте та зніміть (E).

• Щоб переконатися, що внутрішнє різьблення вставки чисте, використовуйте маленький мітчик (B), щоб перевірити різьблення.

ПРИМІТКА. Рясно змастіть канавки мітчика консистентним мастилом, щоб змастити мітчик і допомогти зібрати будь-яку металеву стружку.
