Редукторний фрезерно-свердлильний верстат JET JMD-45LPFD (380 В) - JMD-45LPFD

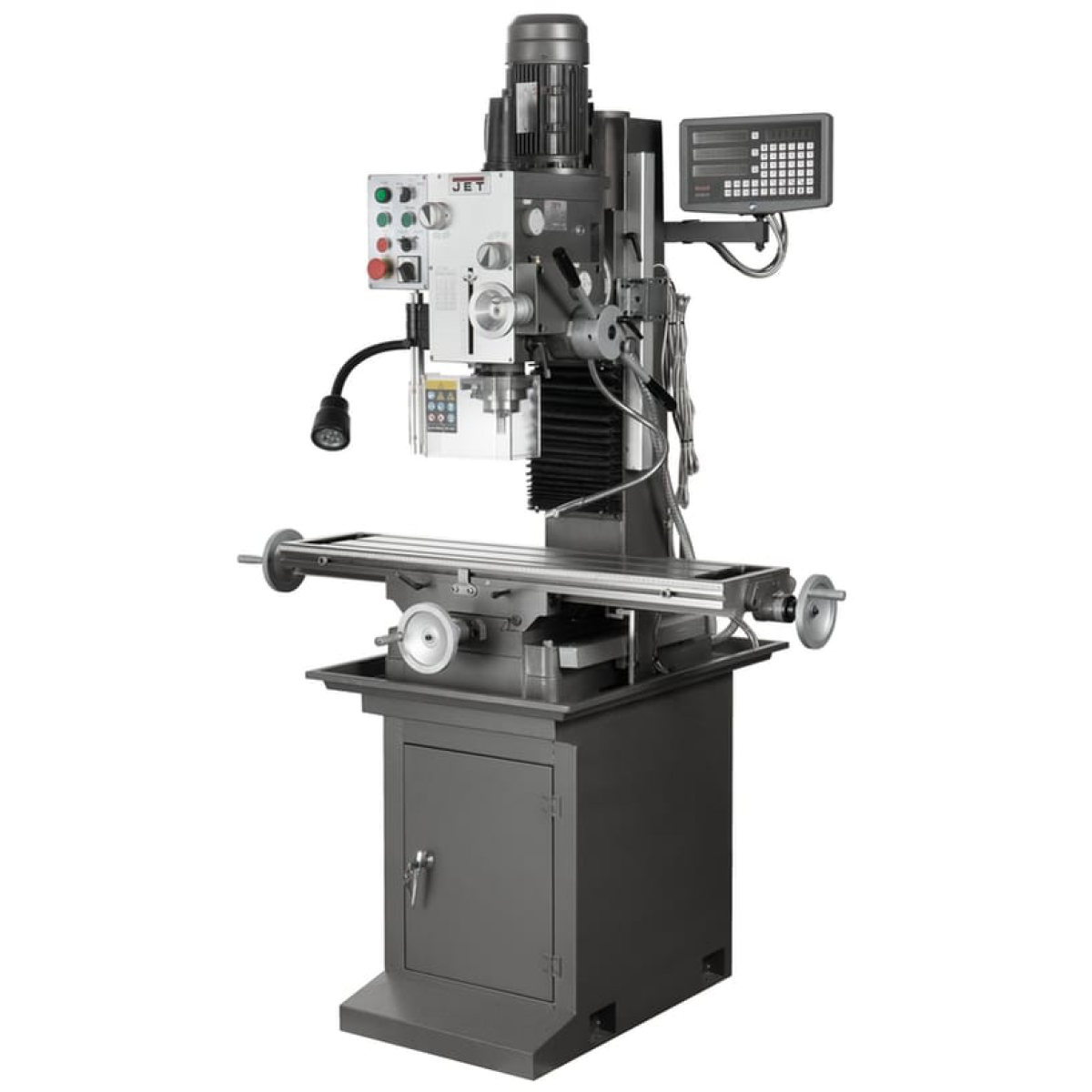

Фрезерно-свердлильний верстат JET JMD-45LPFD (380 В)

Редукторний верстат із автоматичною подачею пінолі шпинделя, пристроєм цифрової індикації (ПЦІ) та широкими можливостями для професійної обробки металу.

Верстат JET JMD-45LPFD призначений для промислової експлуатації на ремонтно-механічних, інструментальних і заготовчих дільницях, а також у виробничих цехах із серійним і дрібносерійним випуском продукції. Надійна та безпечна конструкція дозволяє застосовувати його також у навчальному процесі.

Верстат забезпечує виконання операцій: свердління, фрезерування, розсвердлювання, зенкування, розгортання, нарізання різьби. Шпиндель із конусом ISO30 дозволяє свердлити отвори до Ø32 мм у сталі та до Ø45 мм у чавуні, а також працювати з торцевими фрезами діаметром до 80 мм.

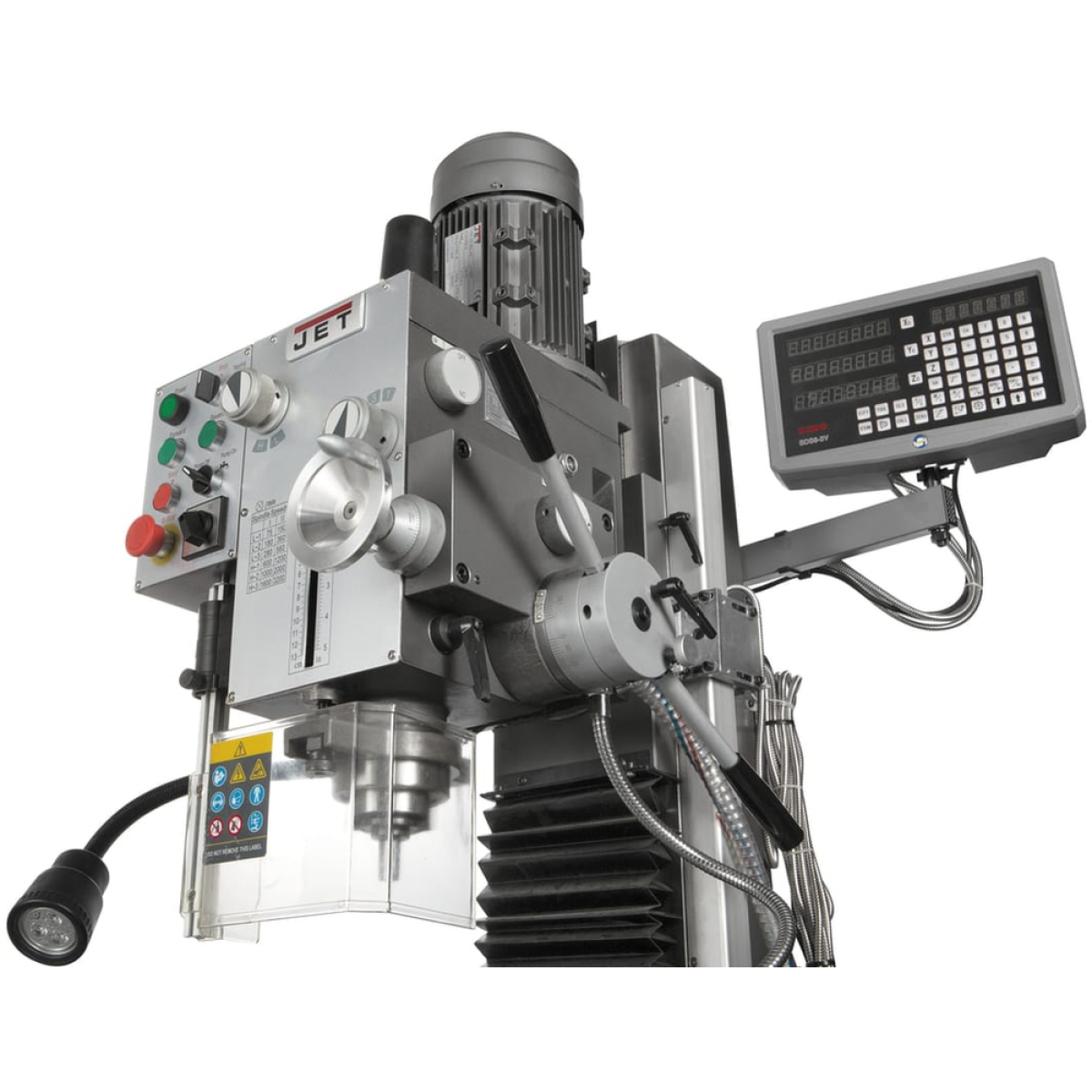

Верстат обладнаний асинхронним двигуном 1,5 кВт, коробкою перемикання швидкостей (12 режимів у діапазонах 75–1600 та 150–3200 об/хв), а також системою ПЦІ (Пристрій цифрової індикації) по осях X, Y, Z із точністю до 5 мкм.

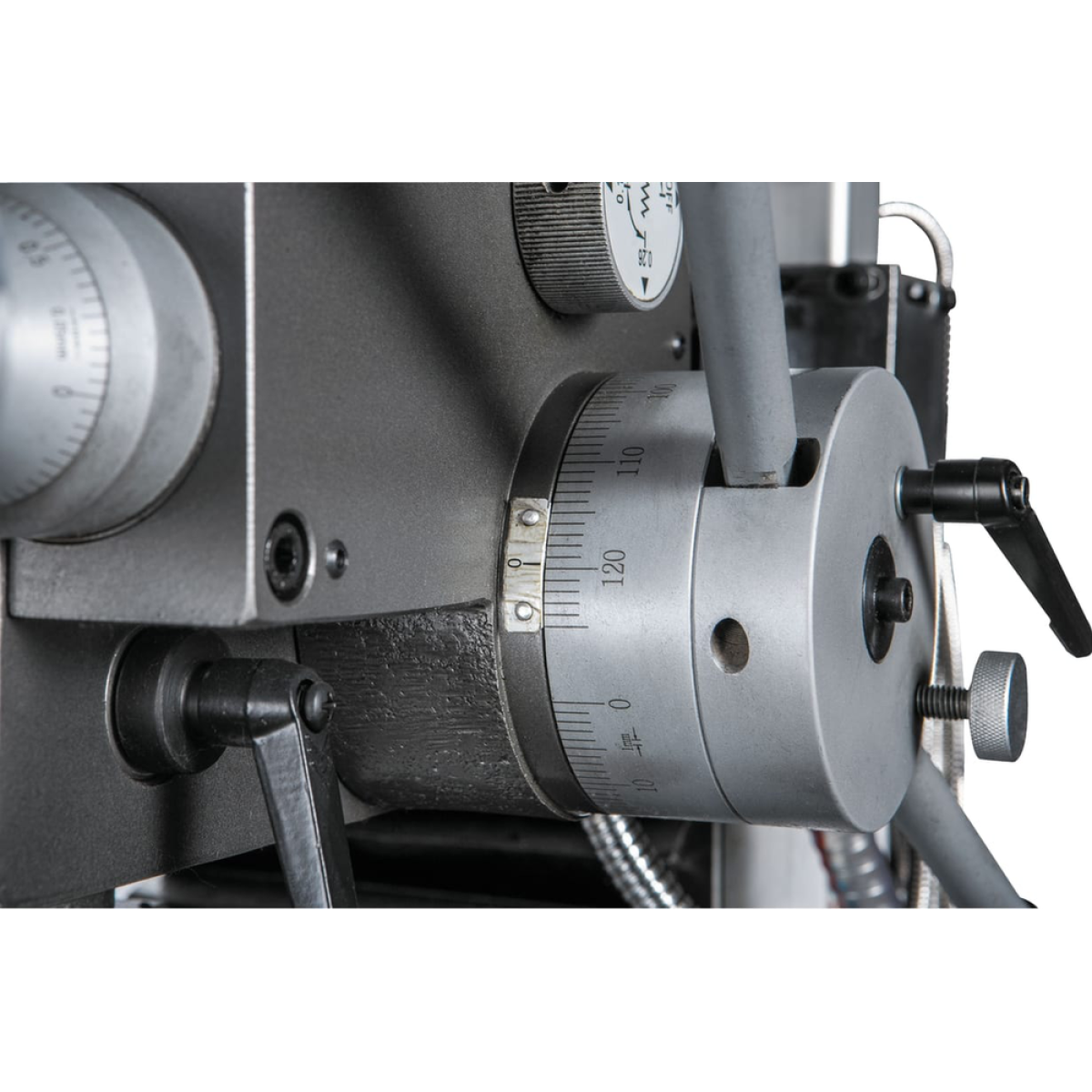

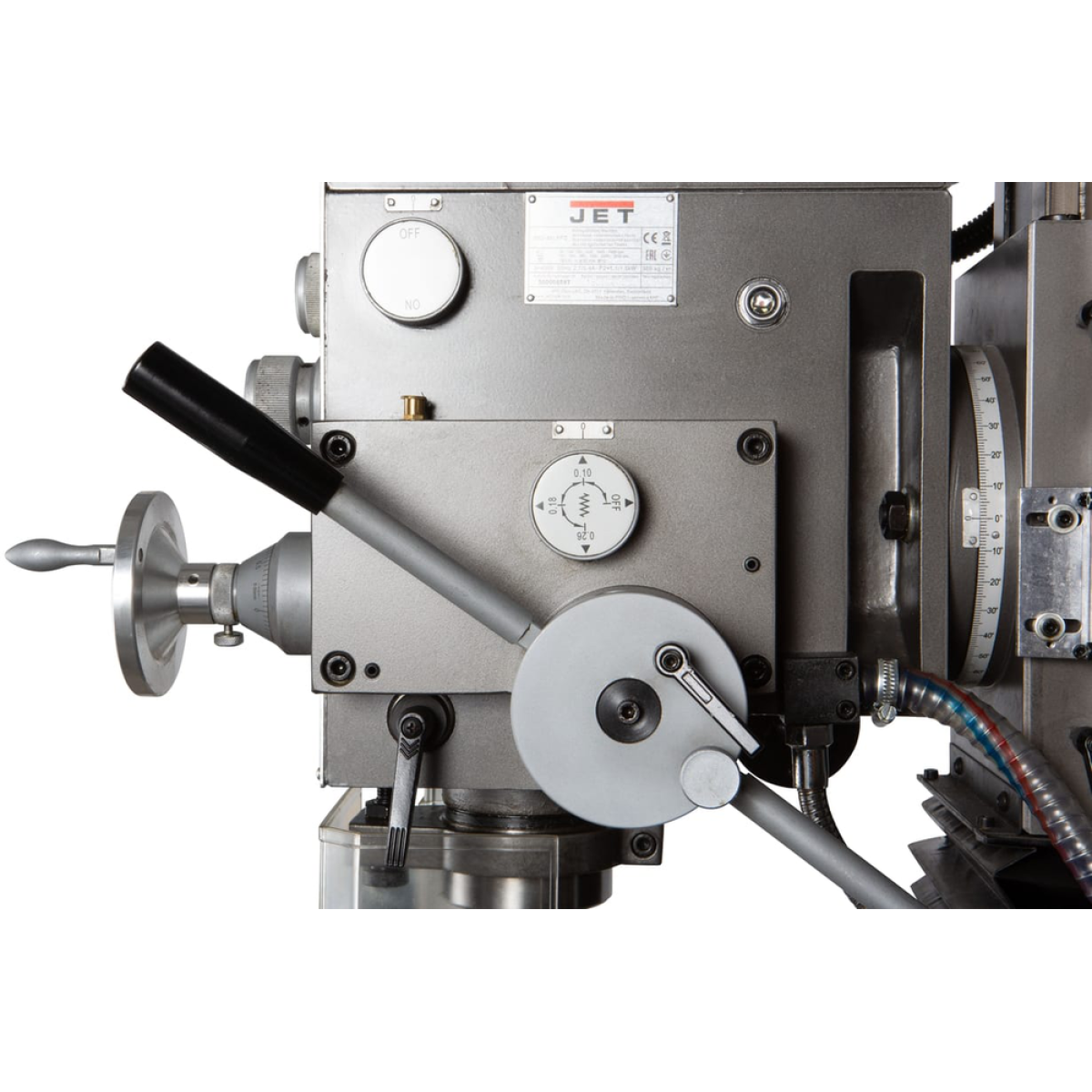

Автоматична подача пінолі шпинделя має три швидкості (0,12 / 0,18 / 0,25 мм/об), передбачено мікроподачу по осі Z. Нахил головки на ±90° дозволяє виконувати обробку під різними кутами.

Для безпеки та зручності верстат оснащений системою подачі МОР (мастильно-охолоджувальна рідина) у зону різання, центральною панеллю керування та лампою підсвічування.

• Чавунна станина, що забезпечує жорсткість і мінімізує вібрації

• Потужний асинхронний двигун 1,5 кВт

• 12 швидкостей шпинделя (75–3200 об/хв)

• Автоматична подача пінолі шпинделя (3 швидкості)

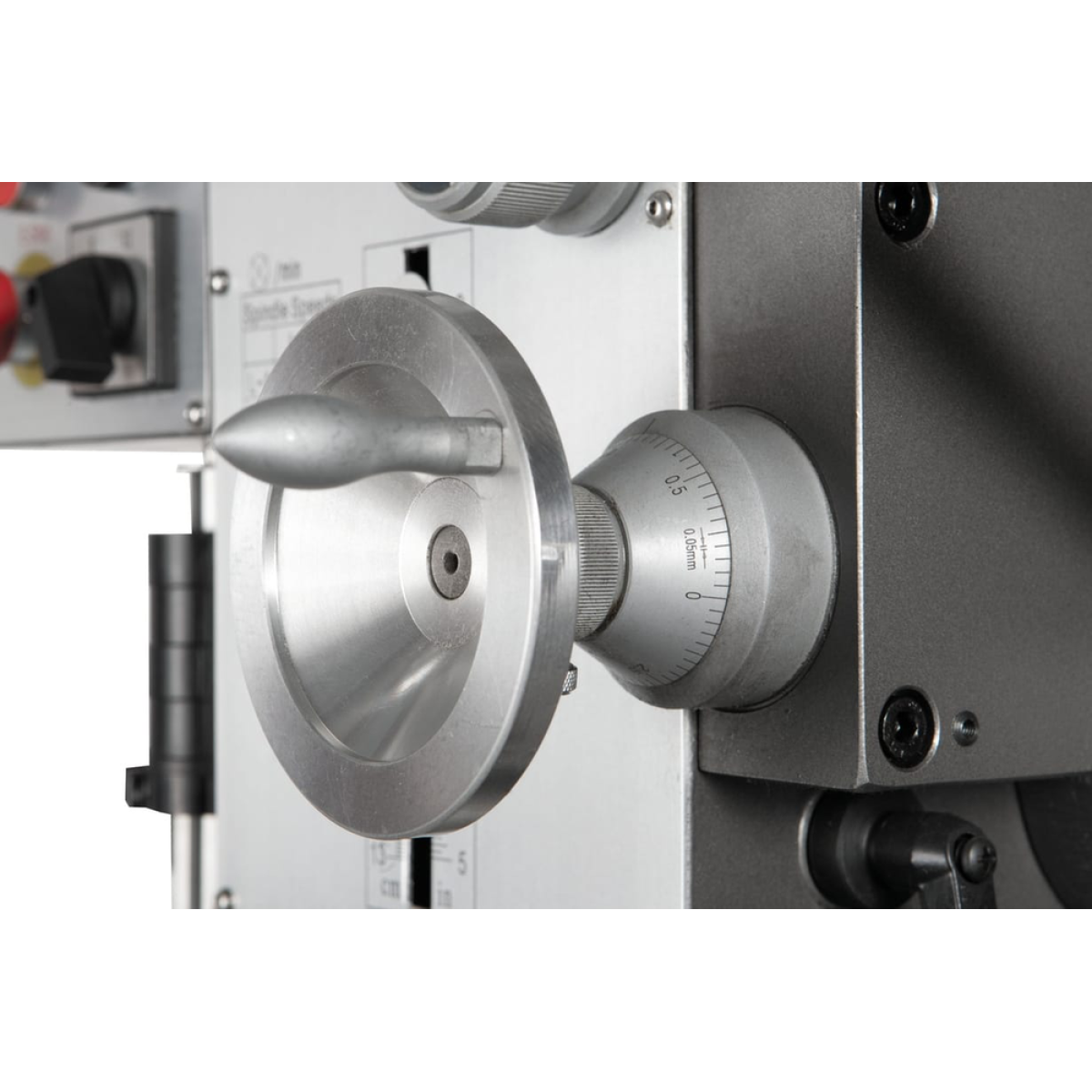

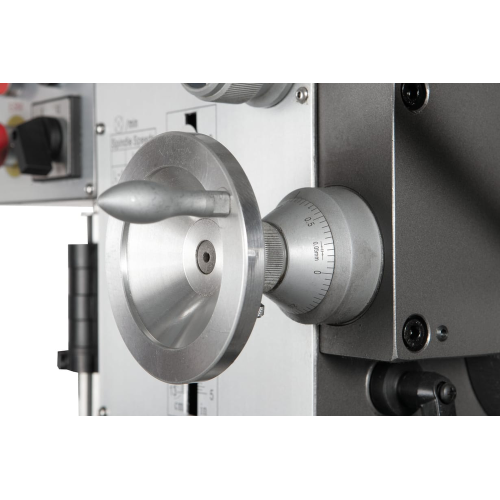

• Мікроподача по осі Z

• Нахил головки ±90°

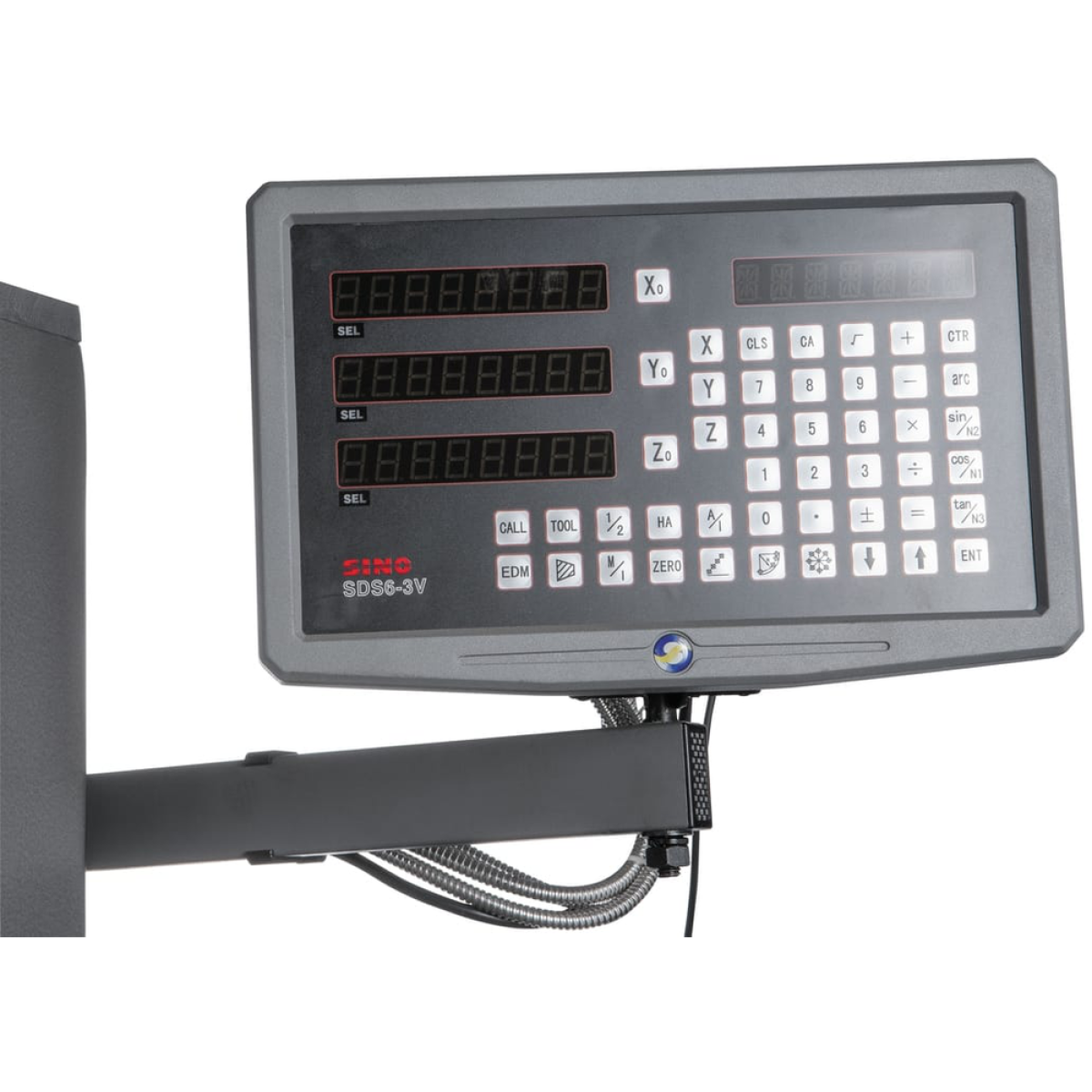

• ПЦІ (Пристрій цифрової індикації) по 3 осях

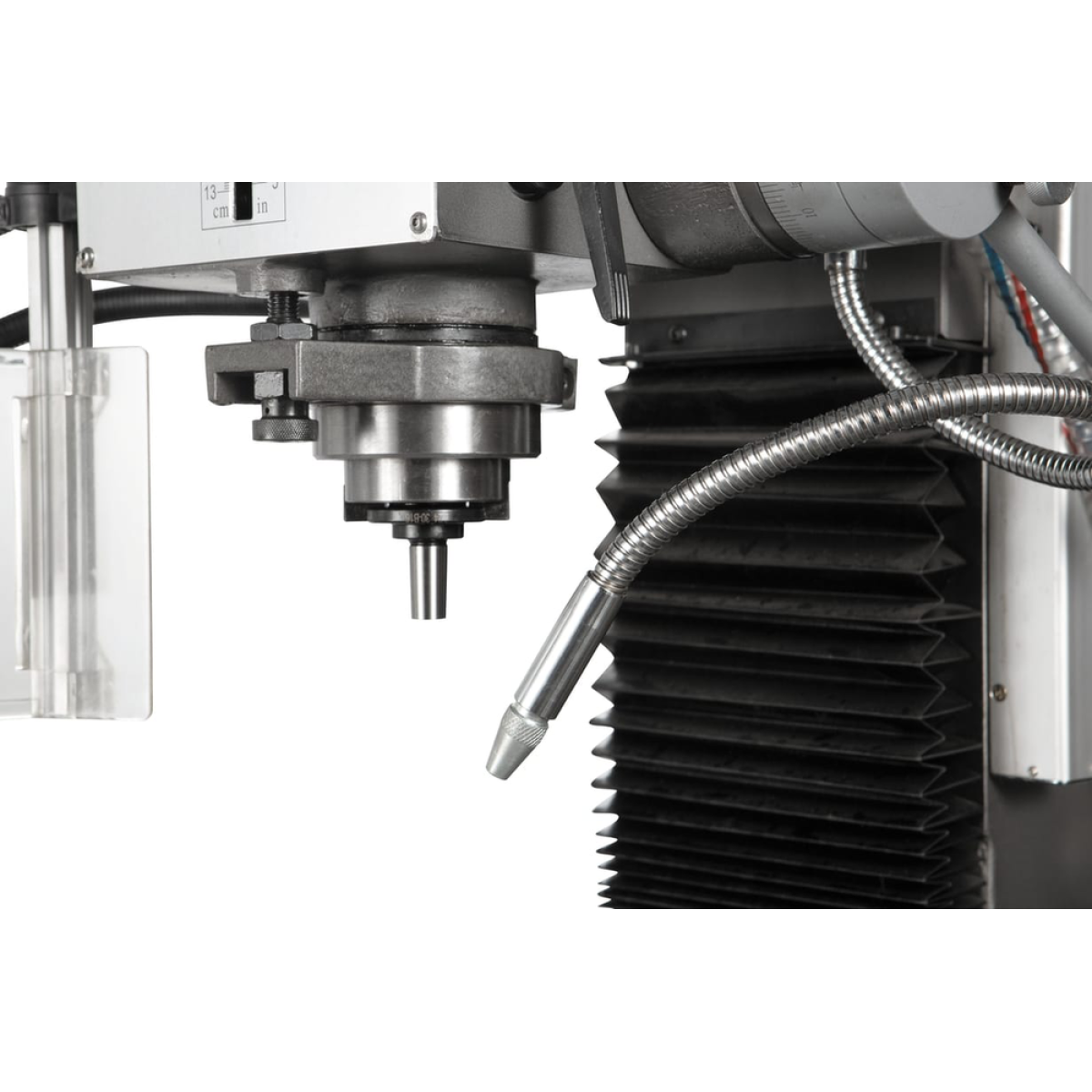

• Система подачі МОР

• Підсвічування робочої зони

• Габарити: 1090 × 785 × 1120 мм

• Маса: 360 кг (390 кг у пакуванні)

• Макс. діаметр свердління (сталь): 32 мм

• Макс. діаметр свердління (чавун): 45 мм

• Макс. діаметр кінцевої фрези: 32 мм

• Макс. діаметр торцевої фрези: 80 мм

• Частота обертання шпинделя: 75–1600 / 150–3200 об/хв (12 швидкостей)

• Конус шпинделя: ISO30

• Хід пінолі шпинделя: 120 мм

• Автоподача пінолі: 0,12 / 0,18 / 0,25 мм/об

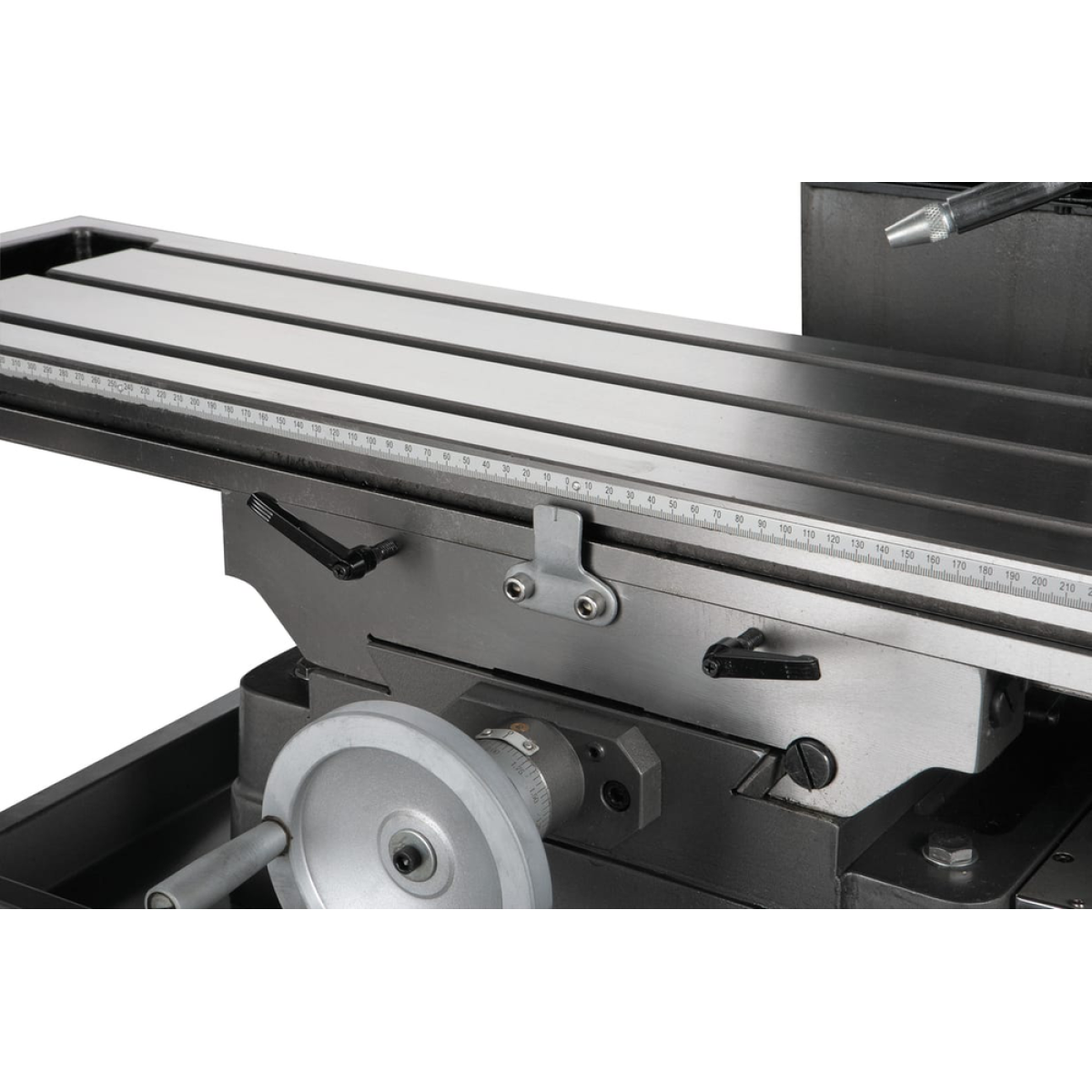

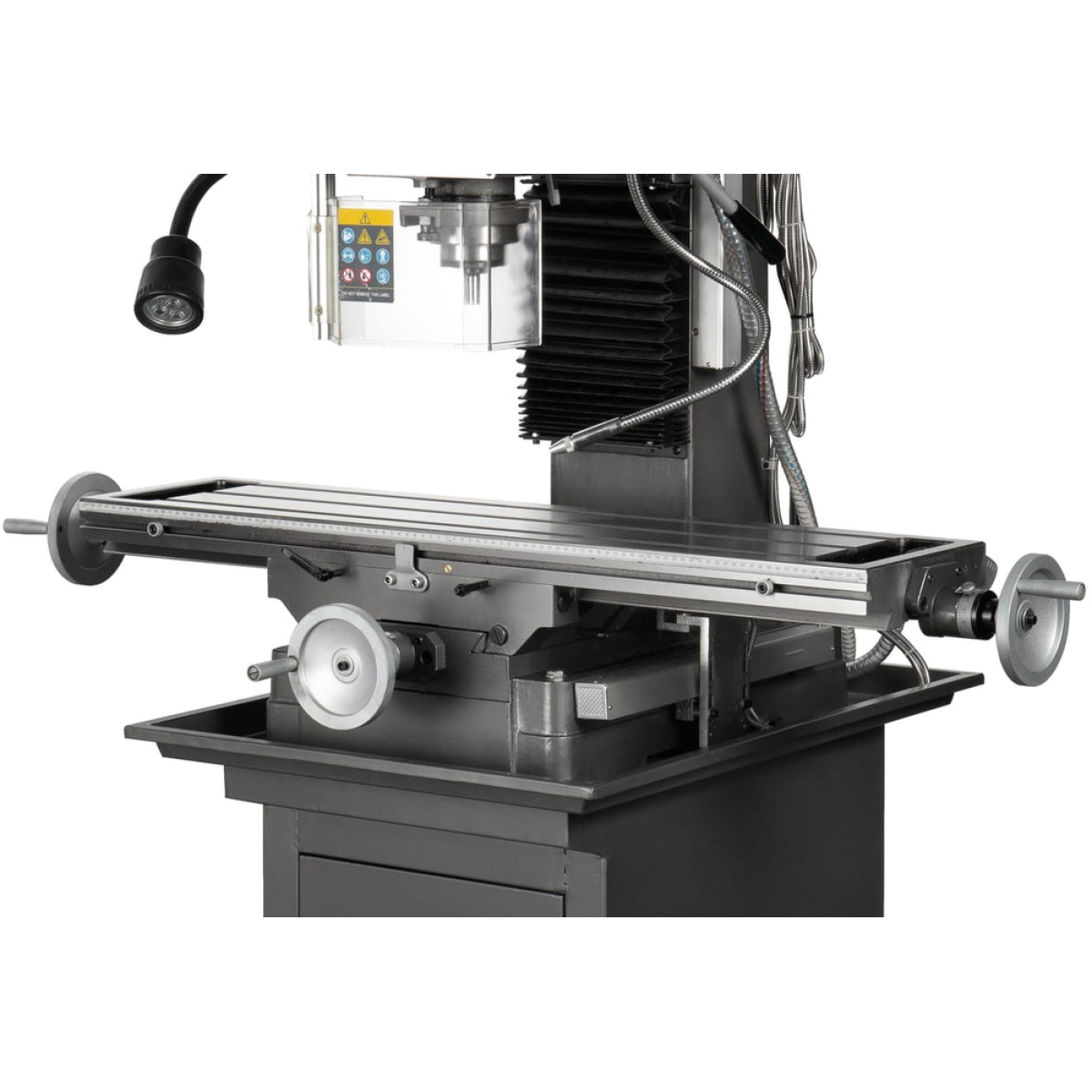

• Розмір столу: 1000 × 240 мм

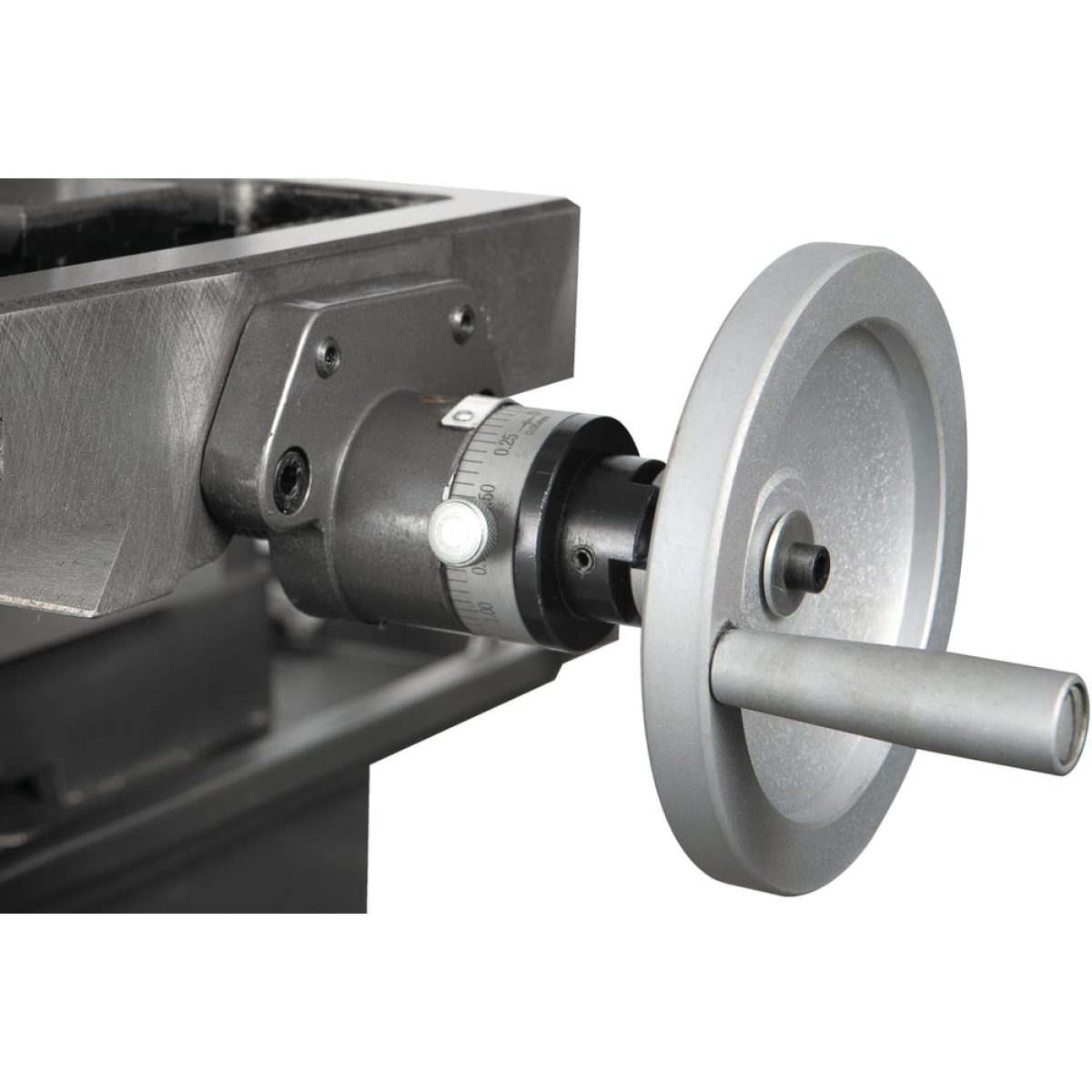

• Переміщення столу (X / Y): 760 × 190 мм

• Відстань шпиндель – стіл: 450 мм

• Т-подібний паз: 14 мм, крок 23 мм

• Напруга: 380 В

• Потужність двигуна: 1,5 кВт

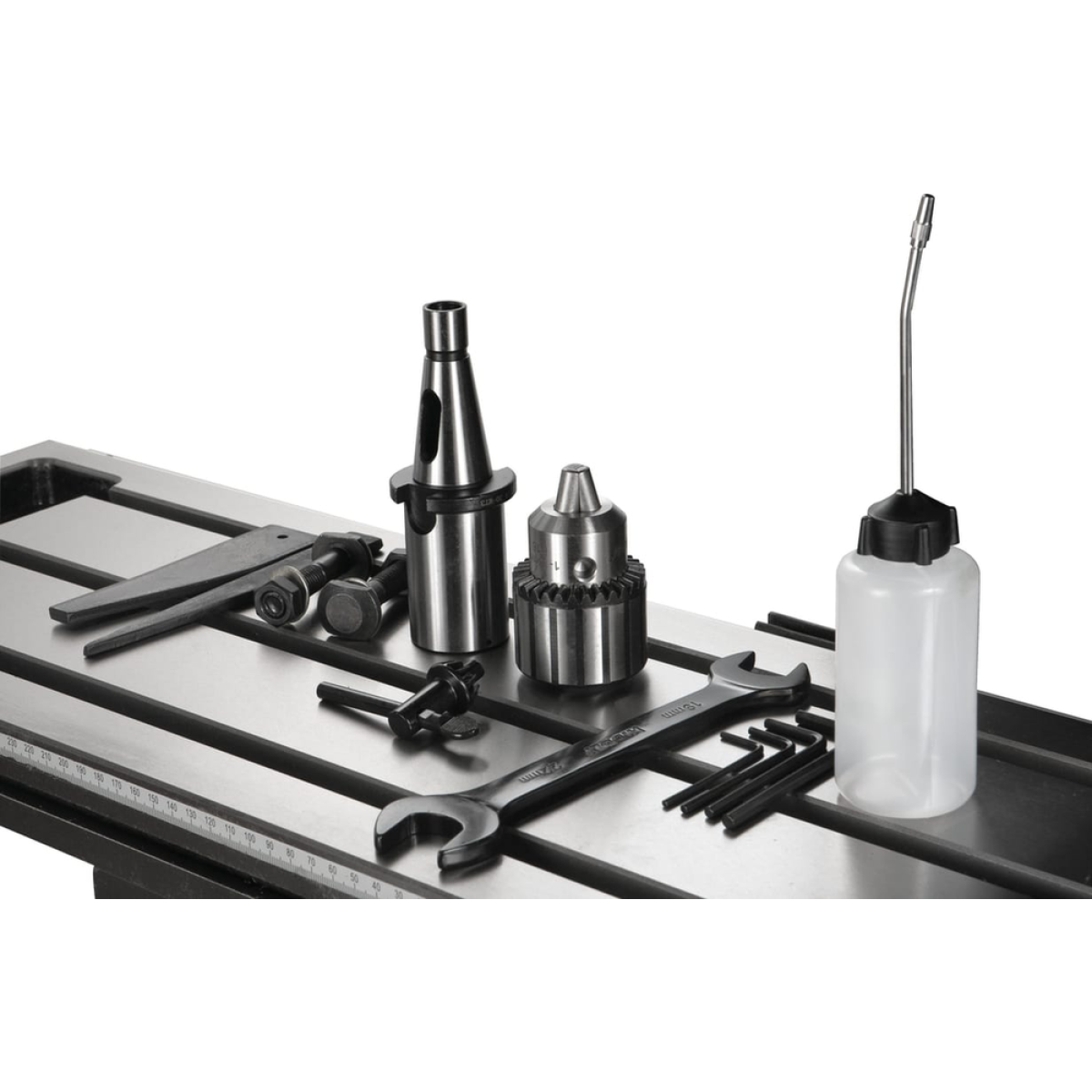

• Шомпол М12 – 1 шт.

• Оправка ISO30/MT3 – 1 шт.

• Дорн ISO30/В16 – 1 шт.

• Свердлильний патрон 1–13 мм / В16

• Болти М12×55 з шайбою та гайкою для Т-паза – 2 шт.

• Набір шестигранних ключів

• Клини-выколотки – 2 шт.

• Рожковий ключ 22–19 – 1 шт.

• Маслянка

• Інструкція з експлуатації
