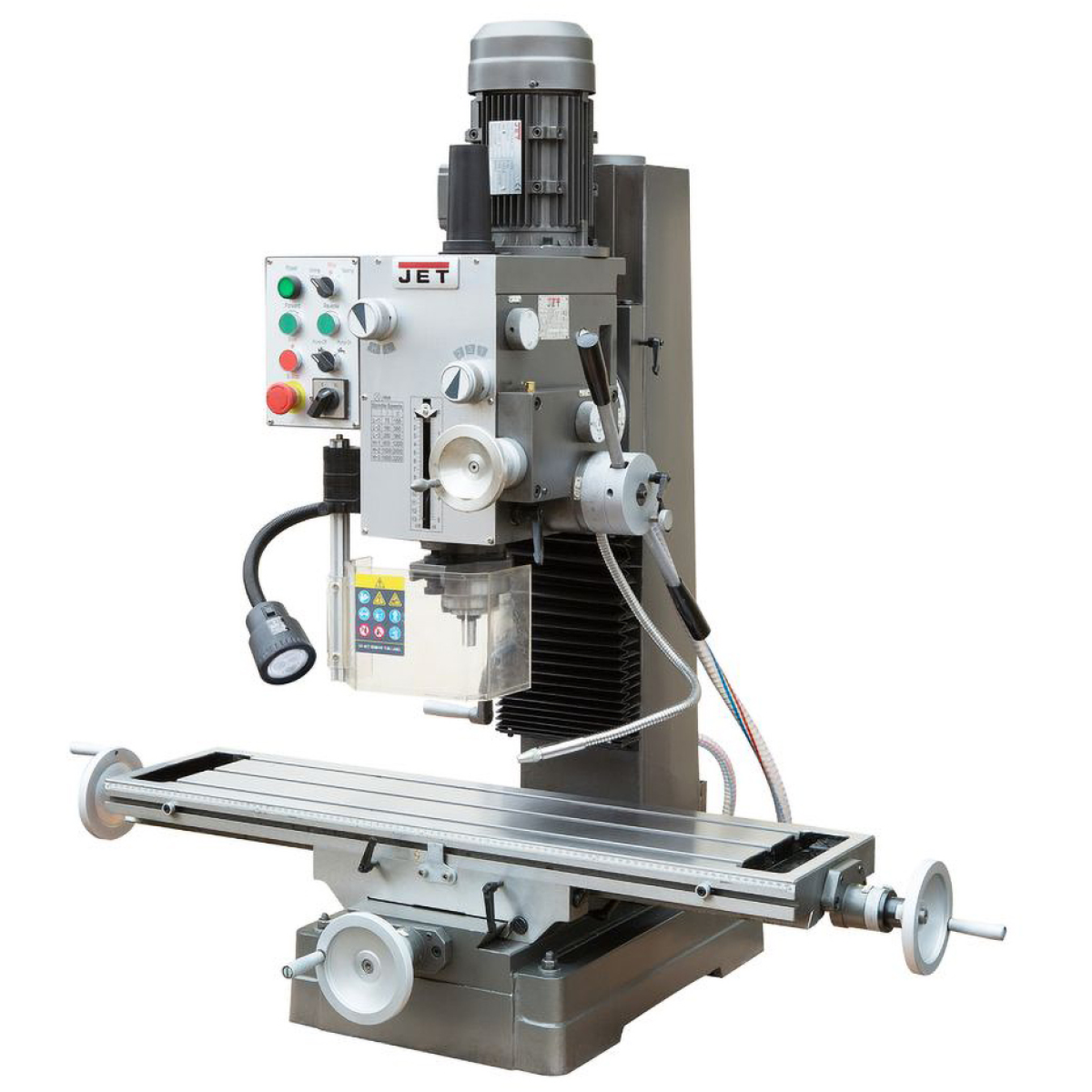

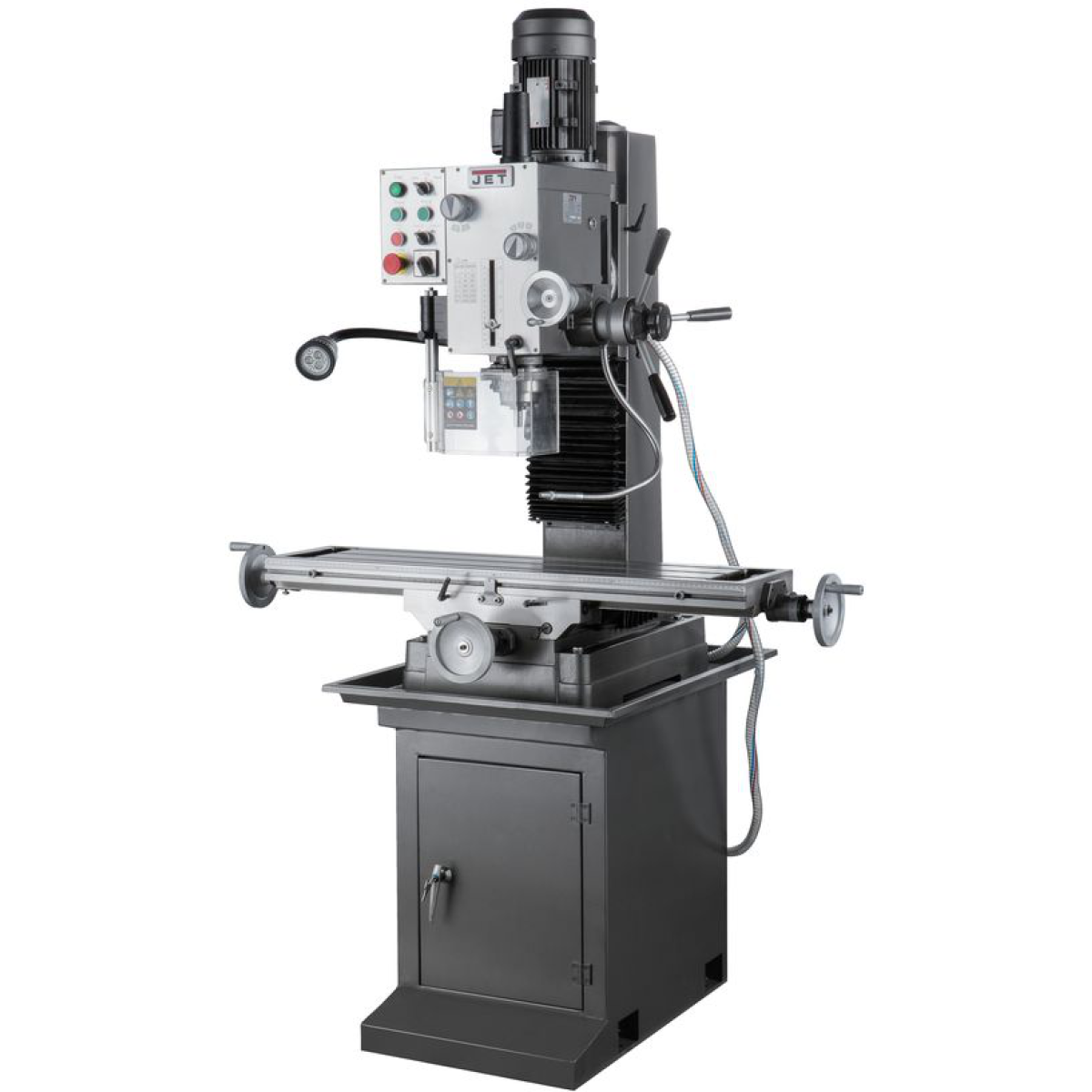

Фрезерно-свердлильний верстат JET JMD-45LPF (380 В)

Редукторний верстат із автоматичною подачею пінолі шпинделя, потужним двигуном та широким функціоналом для промислової експлуатації.

Фрезерно-свердлильний верстат JET JMD-45LPF розроблений для промислового застосування на ремонтно-механічних, інструментальних і заготовчих дільницях, а також у виробничих цехах із серійним та дрібносерійним випуском продукції. Надійна та безпечна конструкція дозволяє використовувати його також у навчальних закладах.

Верстат призначений для виконання таких операцій: свердління, фрезерування, розсвердлювання, зенкування, розгортання та нарізання різьби. Шпиндель із конусом ISO30 дозволяє свердлити отвори діаметром до 32 мм у сталі та до 45 мм у чавуні, працювати з кінцевими фрезами до 32 мм і торцевими фрезами до 80 мм.

Асинхронний двигун потужністю 1,5 кВт забезпечує надійну роботу, а редукторна коробка дозволяє вибирати швидкості у двох діапазонах (75–1600 та 150–3200 об/хв). Верстат оснащений функцією реверсу шпинделя для нарізання різьби.

Передбачено автоматичну подачу пінолі шпинделя з трьома режимами (0,12 / 0,18 / 0,25 мм/об), мікроподачу по осі Z та нахил головки на ±90°.

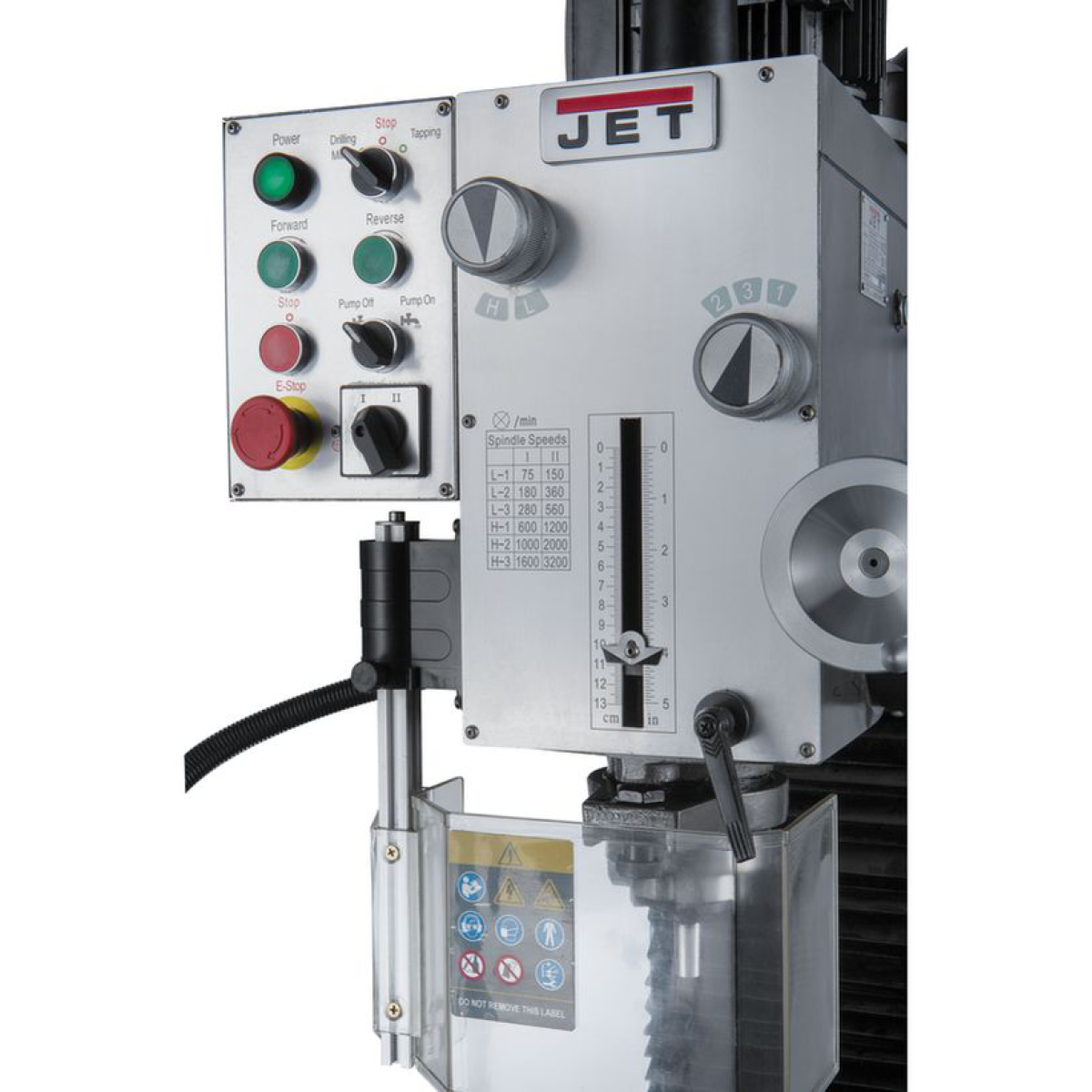

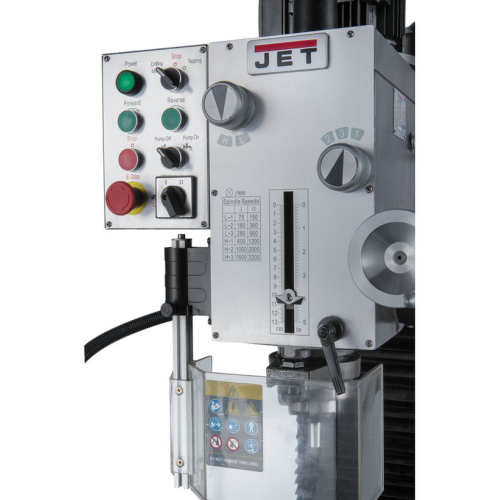

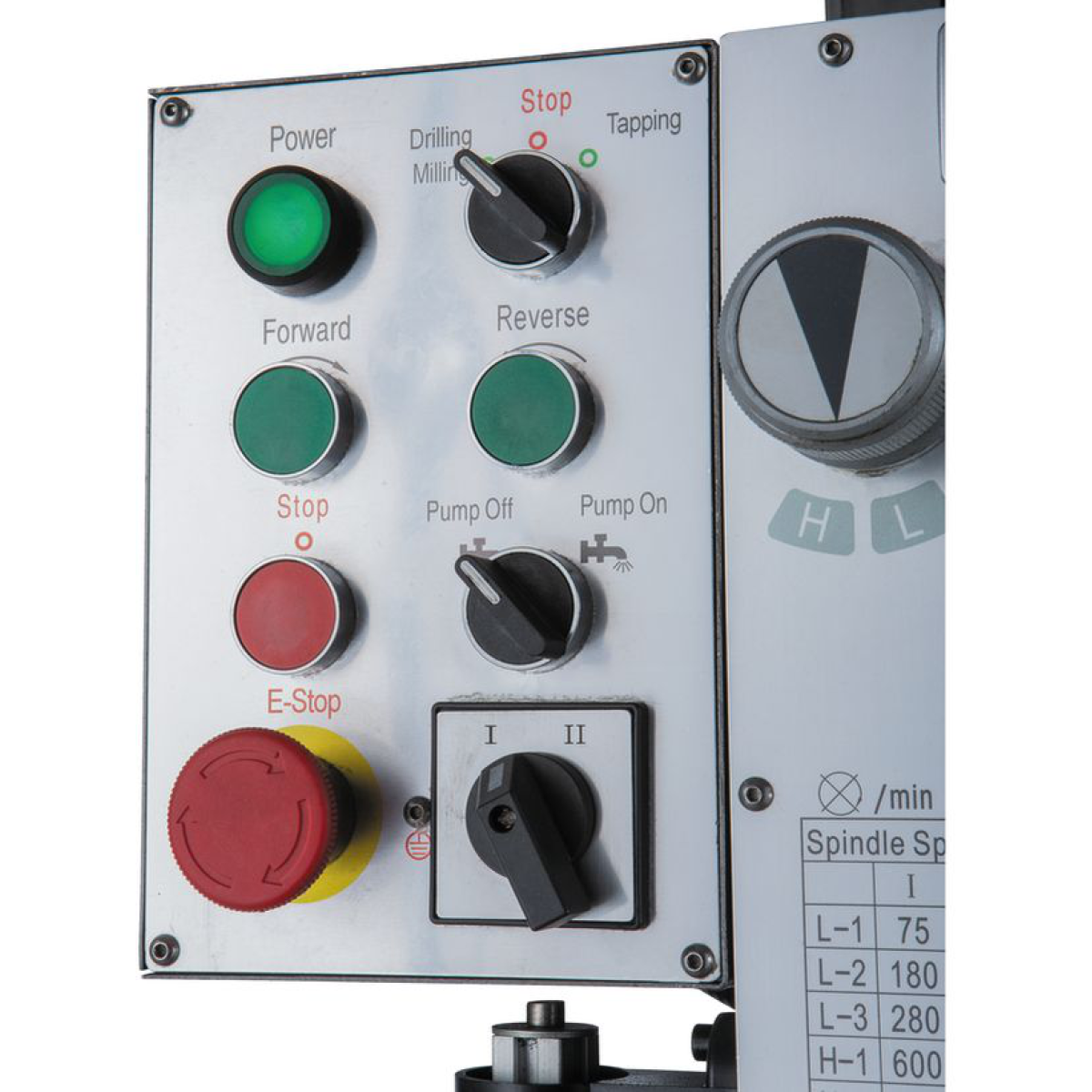

Для безпечної роботи встановлено систему подачі МОР (мастильно-охолоджувальна рідина), освітлення робочої зони, центральну панель керування.

• Чавунна станина та стійка для жорсткості й стабільності

• Асинхронний двигун 1,5 кВт

• 12 швидкостей шпинделя (75–3200 об/хв)

• Автоматична подача пінолі шпинделя

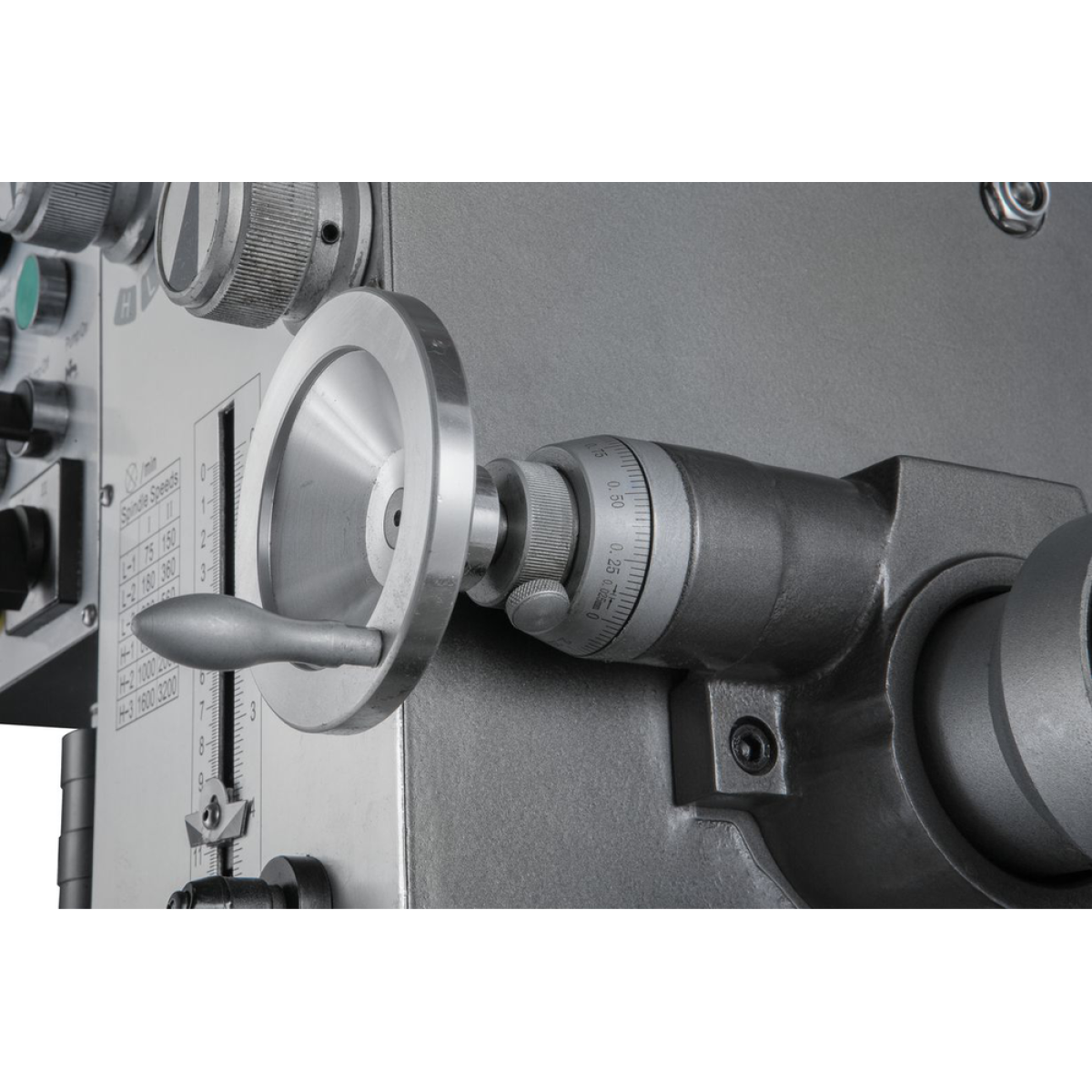

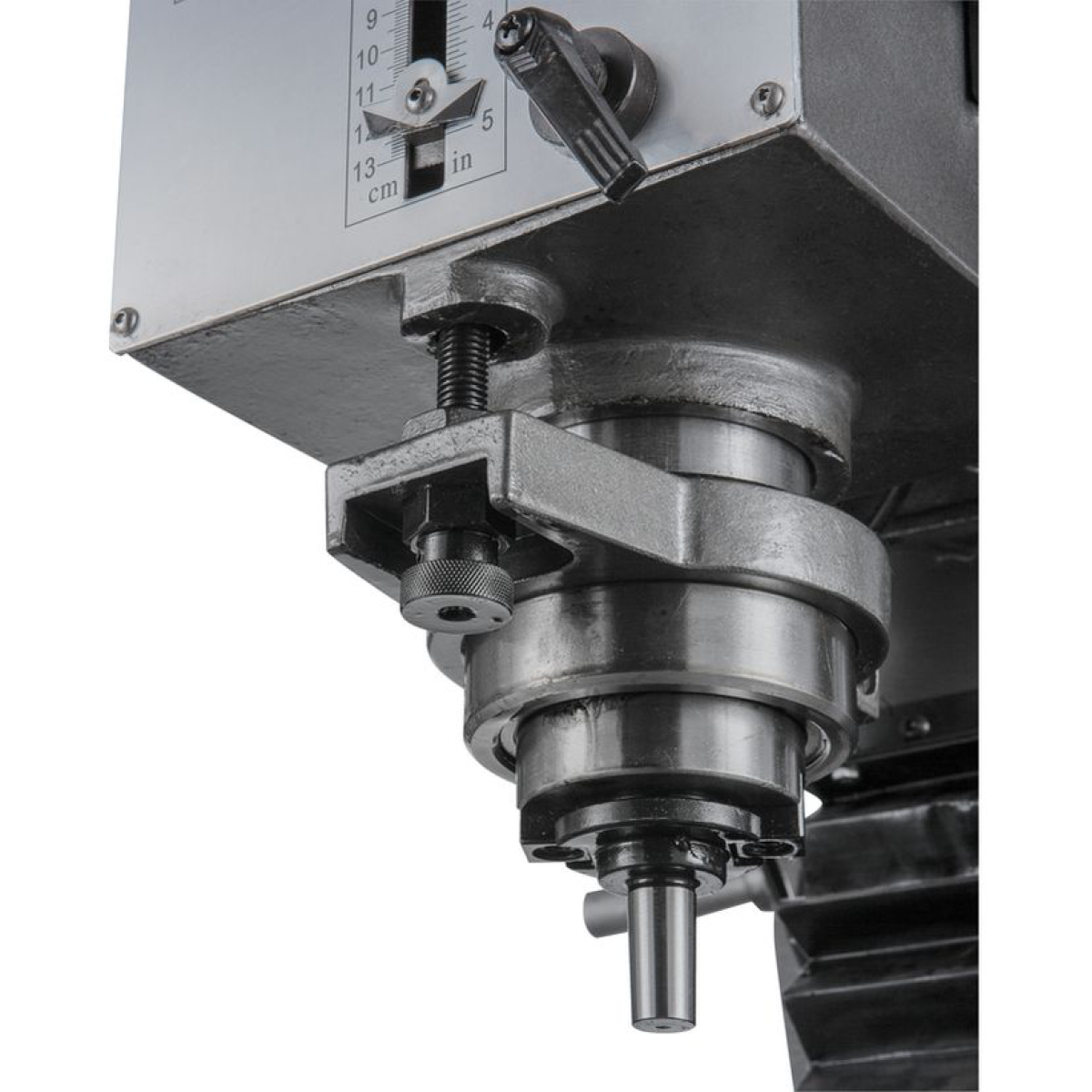

• Мікроподача по осі Z

• Конус шпинделя ISO30

• Нахил головки ±90°

• Реверс для нарізання різьби

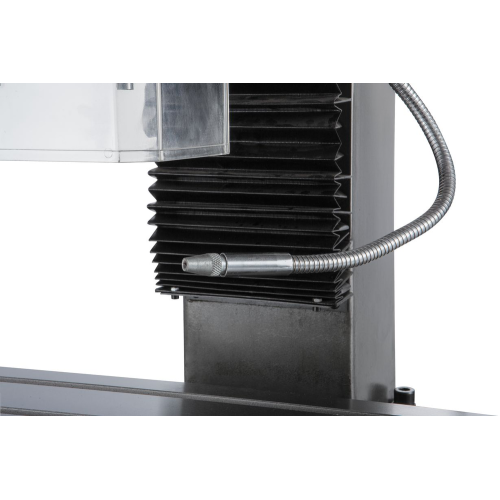

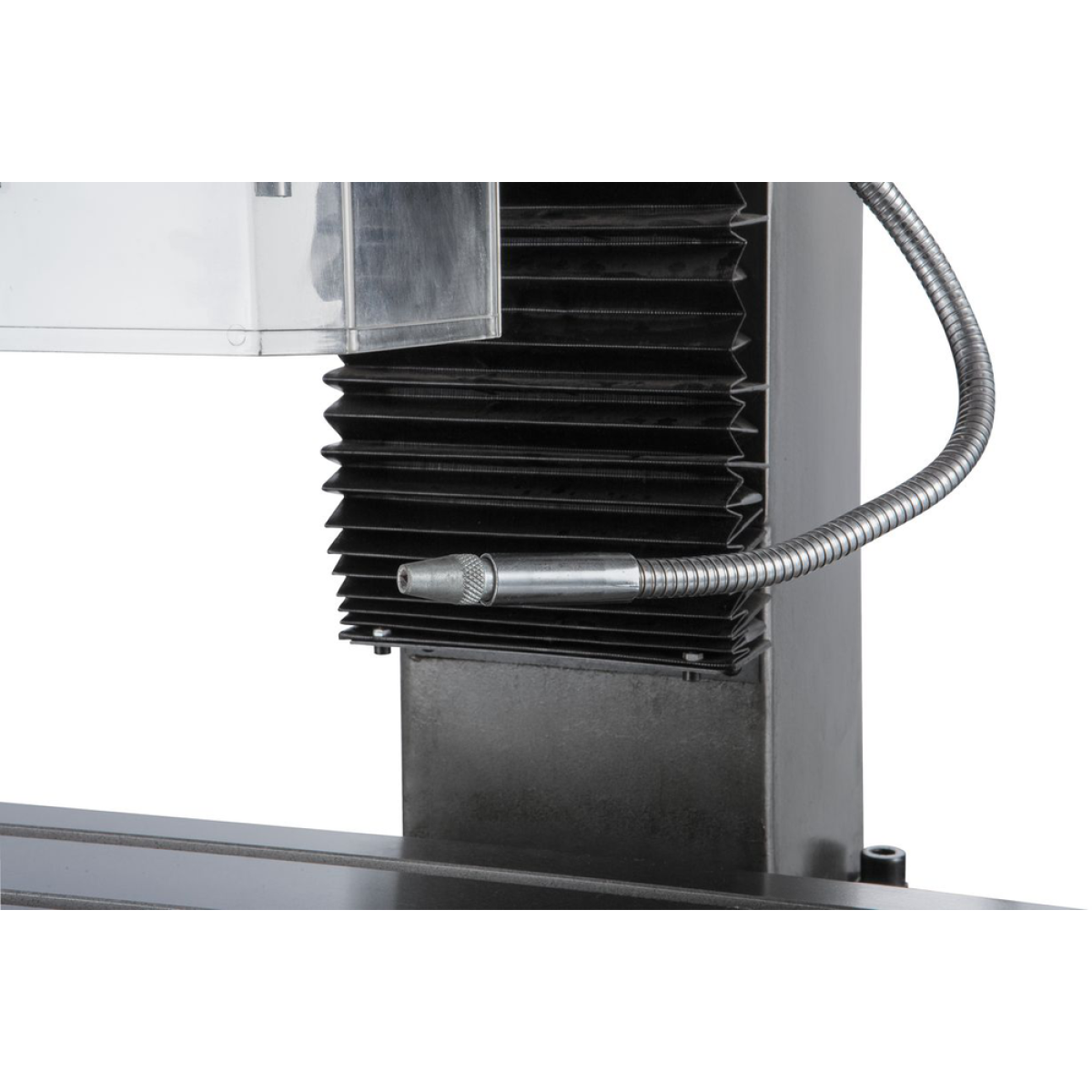

• Система подачі МОР

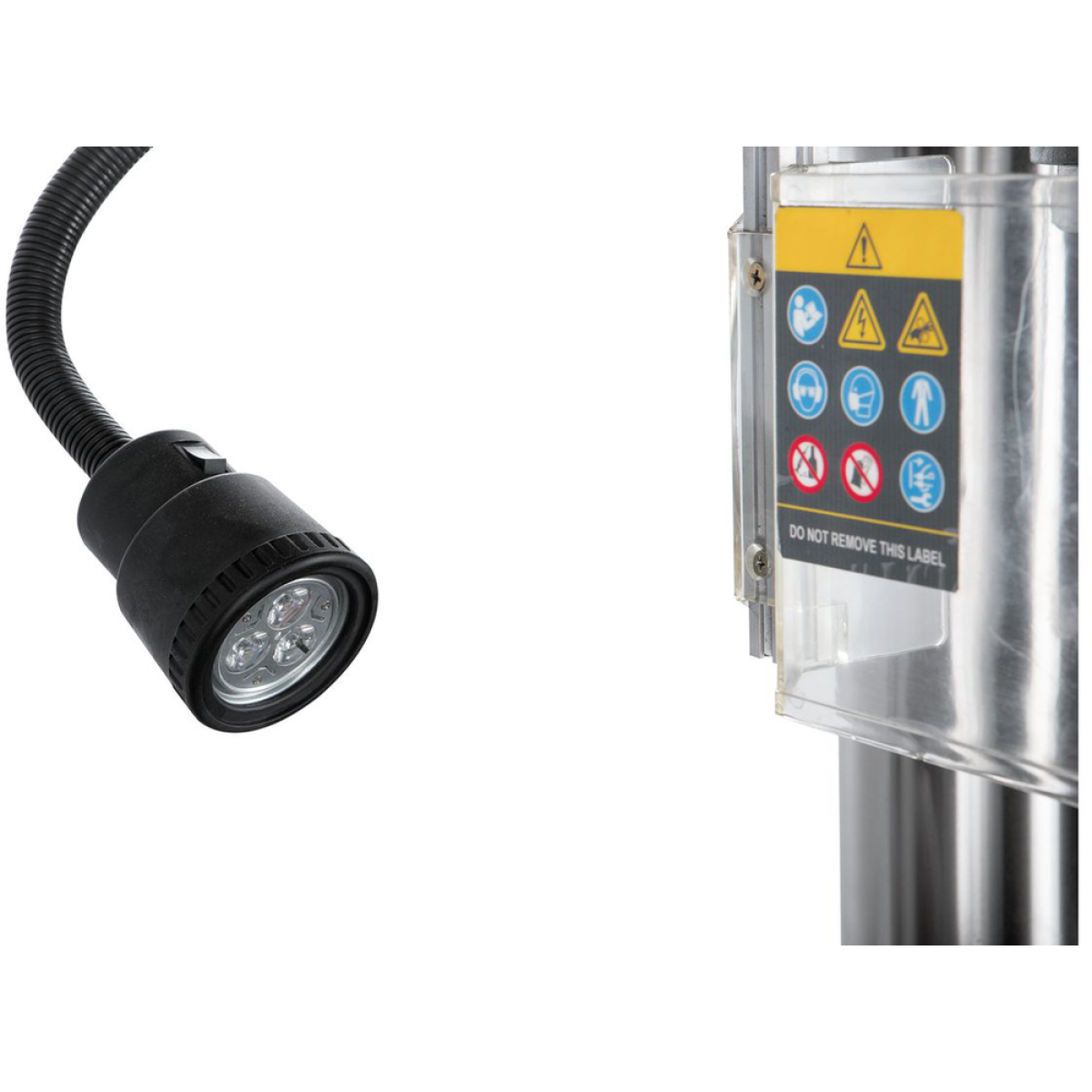

• Підсвічування робочої зони

• Габарити: 1090 × 785 × 1120 мм

• Маса: 355 кг (у пакуванні 385 кг)

• Макс. діаметр свердління (сталь): 32 мм

• Макс. діаметр свердління (чавун): 45 мм

• Макс. діаметр кінцевої фрези: 32 мм

• Макс. діаметр торцевої фрези: 80 мм

• Частота обертання шпинделя: 75–1600 / 150–3200 об/хв (12 швидкостей)

• Конус шпинделя: ISO30

• Хід пінолі шпинделя: 120 мм

• Автоподача пінолі шпинделя: 0,12 / 0,18 / 0,25 мм/об

• Відстань шпиндель – стіл: 450 мм

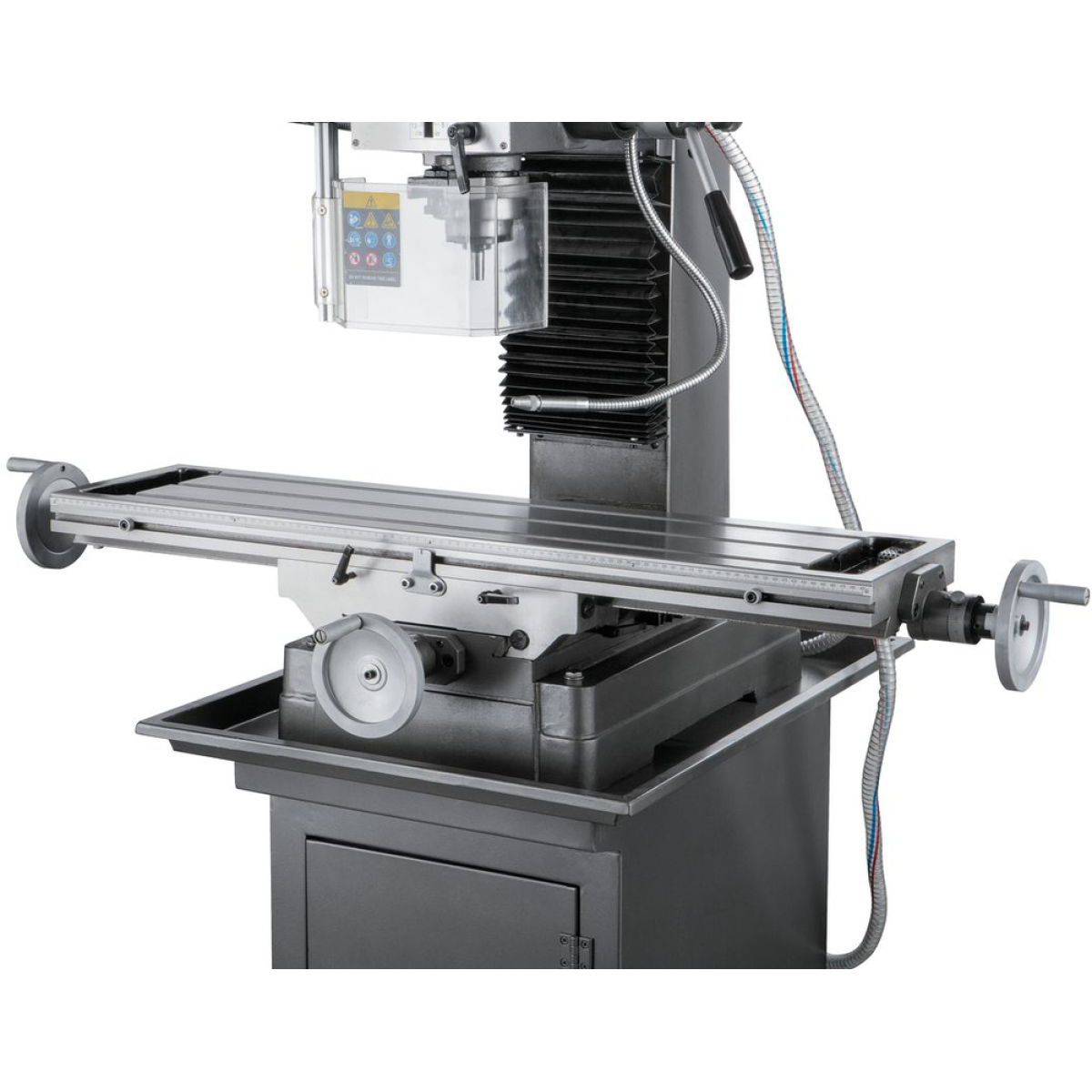

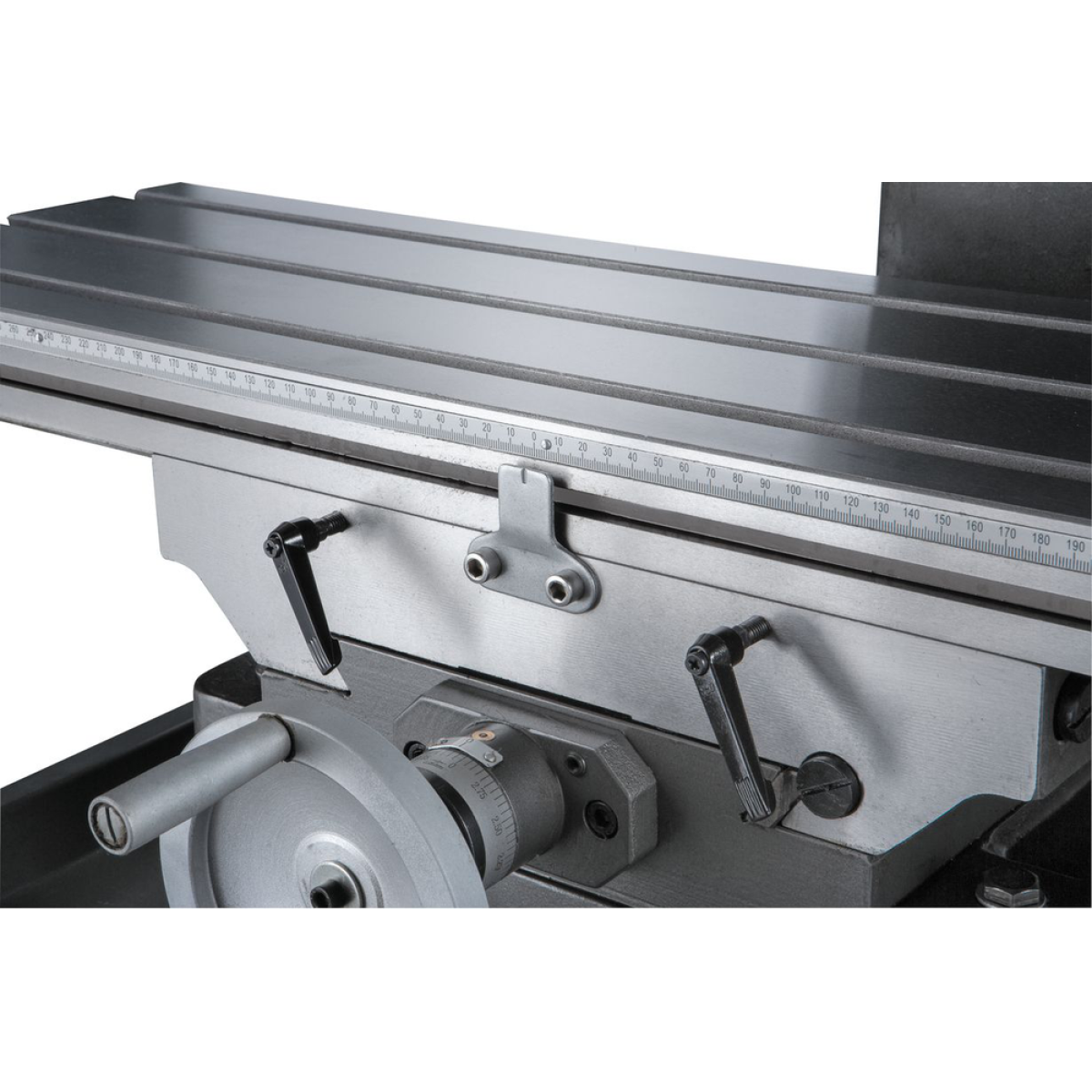

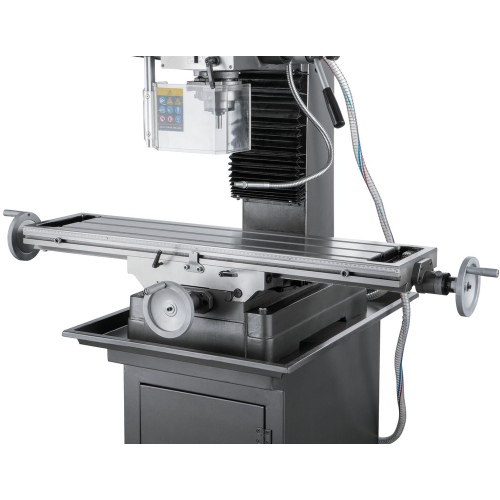

• Розмір столу: 1000 × 240 мм

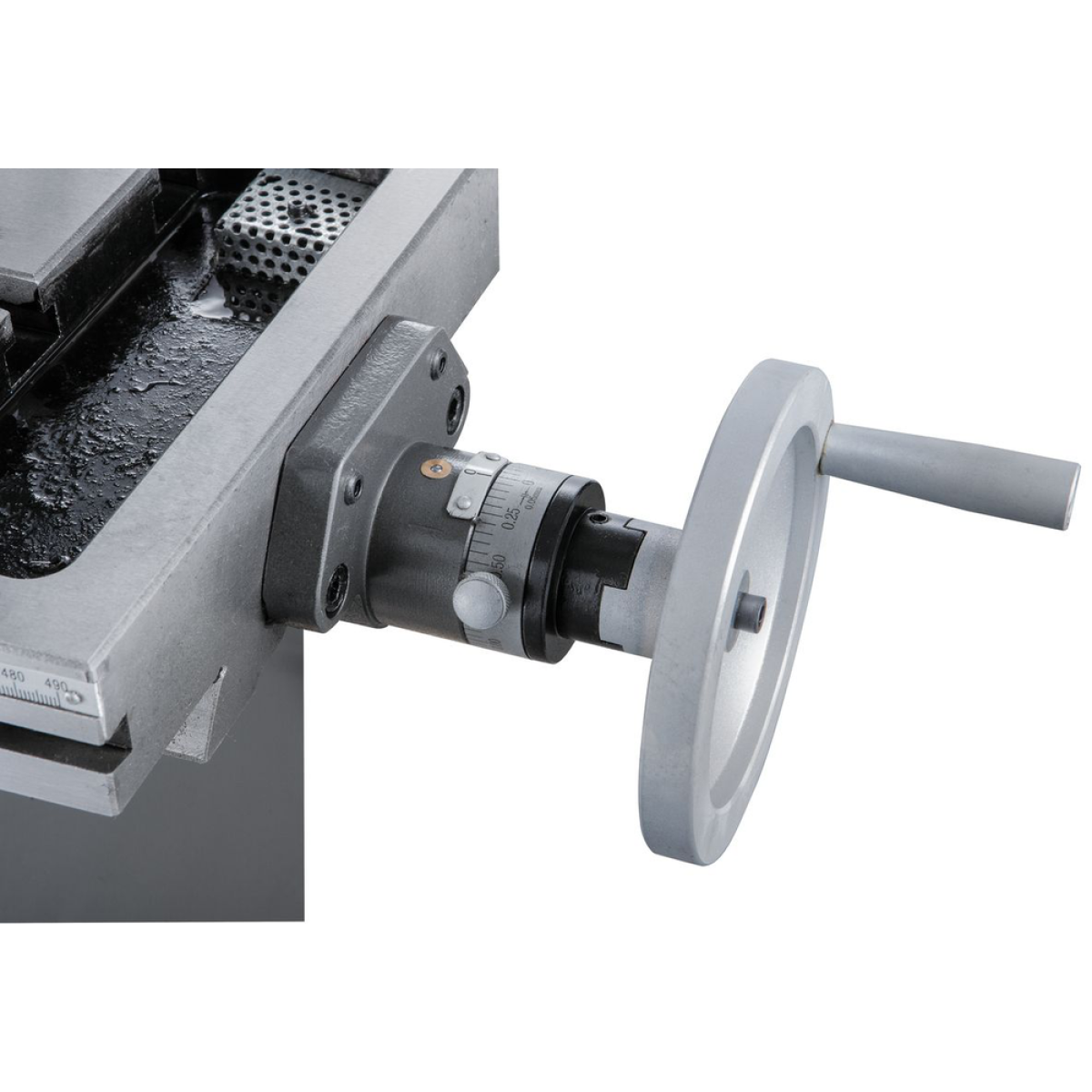

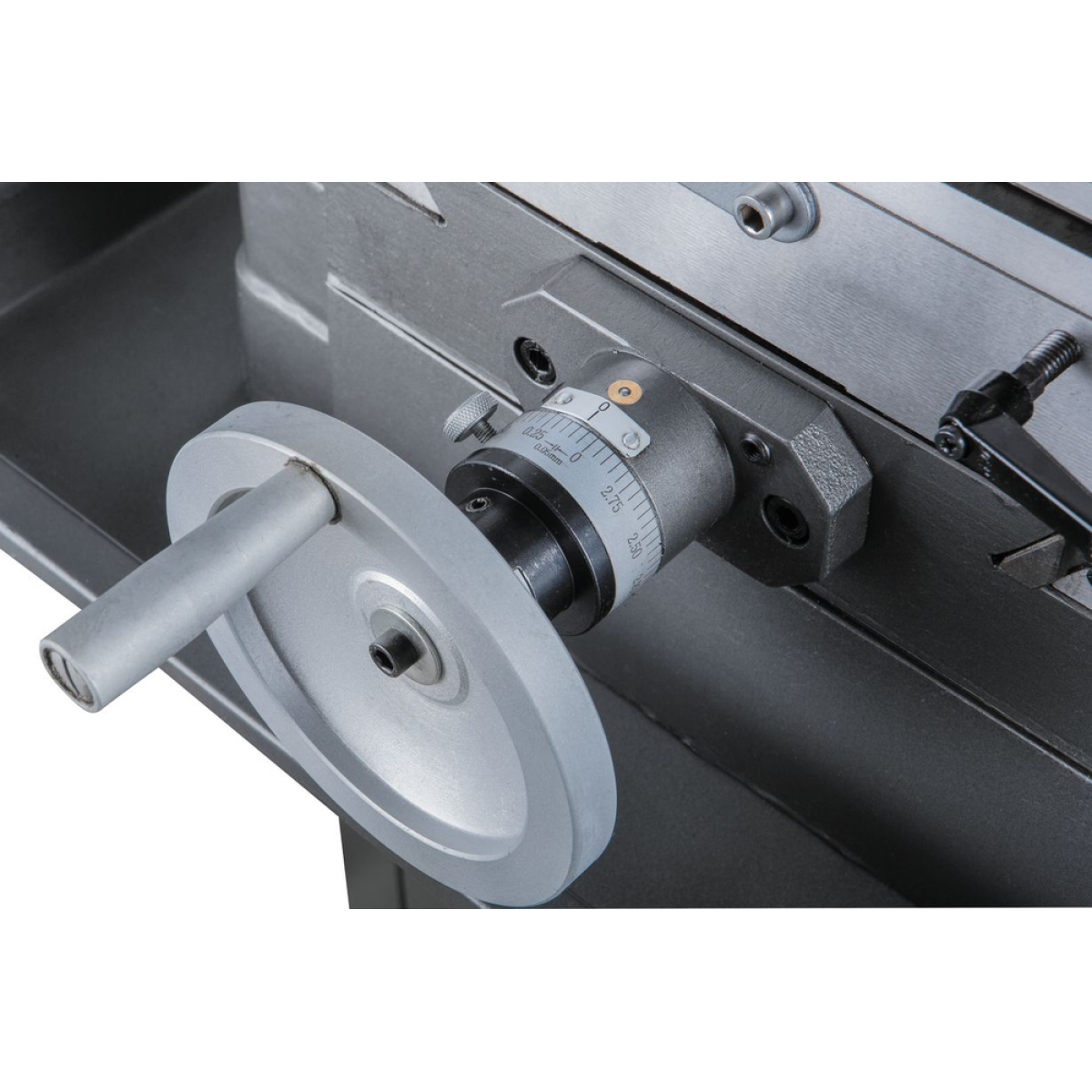

• Переміщення столу (X / Y): 760 × 190 мм

• Т-подібний паз: 14 мм / крок 23 мм

• Напруга: 380 В

• Потужність двигуна: 1,5 кВт

• Шомпол М12 – 1 шт.

• Оправка ISO30/MT3 – 1 шт.

• Дорн ISO30/В16 – 1 шт.

• Свердлильний патрон 1–13 мм / В16

• Болти М12×55 із шайбою та гайкою для Т-паза – 2 шт.

• Набір шестигранних ключів

• Клини-выколотки – 2 шт.

• Рожковий ключ 22–19 – 1 шт.

• Маслянка

• Інструкція з експлуатації
