Фрезерно-свердлильний верстат JET JMD-40PFCT з хрестовим столом - JMD-40PFCT

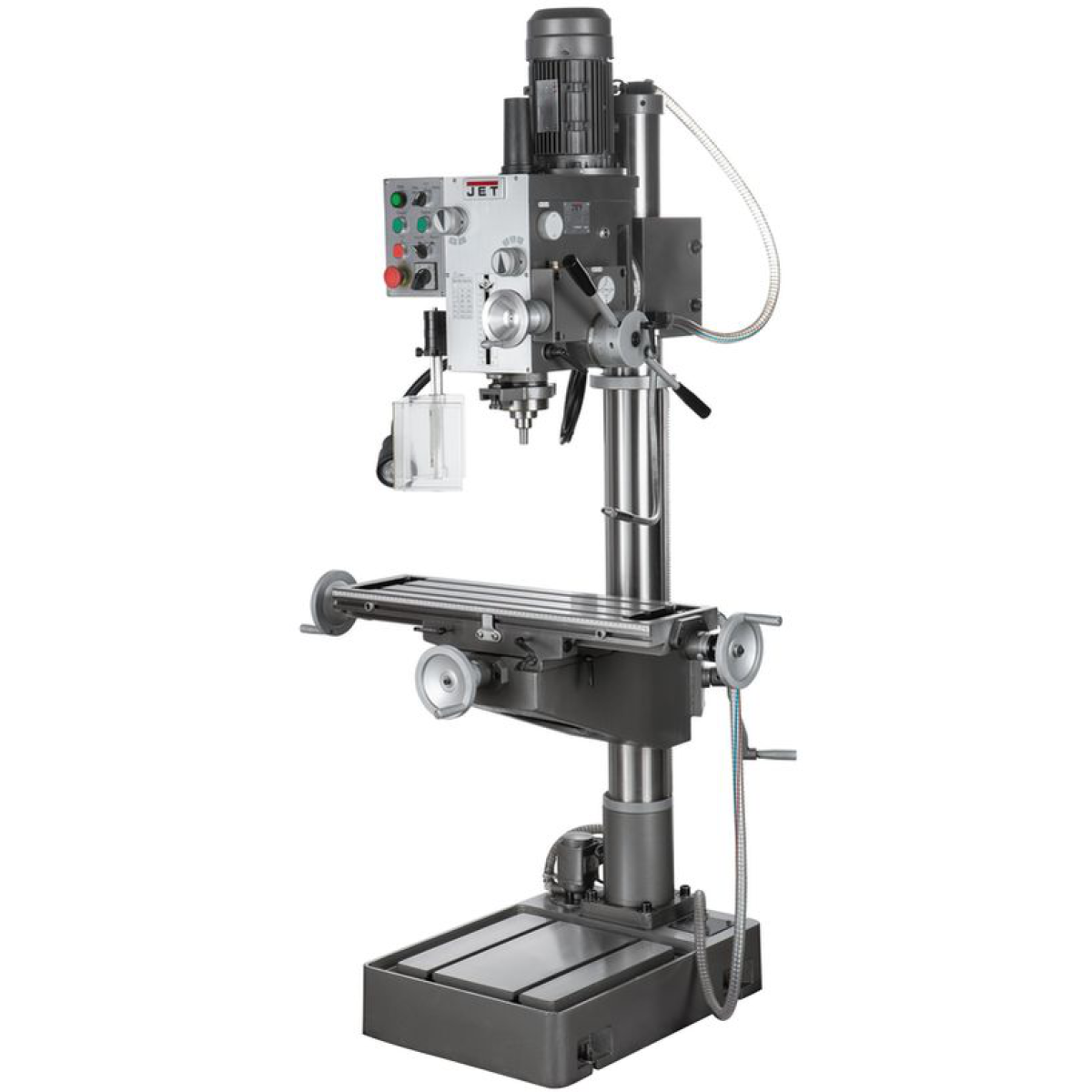

Фрезерно-свердлильний верстат JET JMD-40PFCT з хрестовим столом

Редукторний вертикально-свердлильний верстат із хрестовим столом, автоматичною подачею пінолі шпинделя та пристроєм цифрової індикації (ПЦІ).

Верстат JET JMD-40PFCT призначений для:

• свердління, розсвердлювання, зенкування, зенкерування;

• розгортання отворів;

• простих фрезерних операцій (фрезерування пазів, площин).

Завдяки великій відстані від шпинделя до основи (1180 мм), наклону голови на ±90° і повороту навколо колони на 360°, верстат дозволяє працювати з деталями різних габаритів.

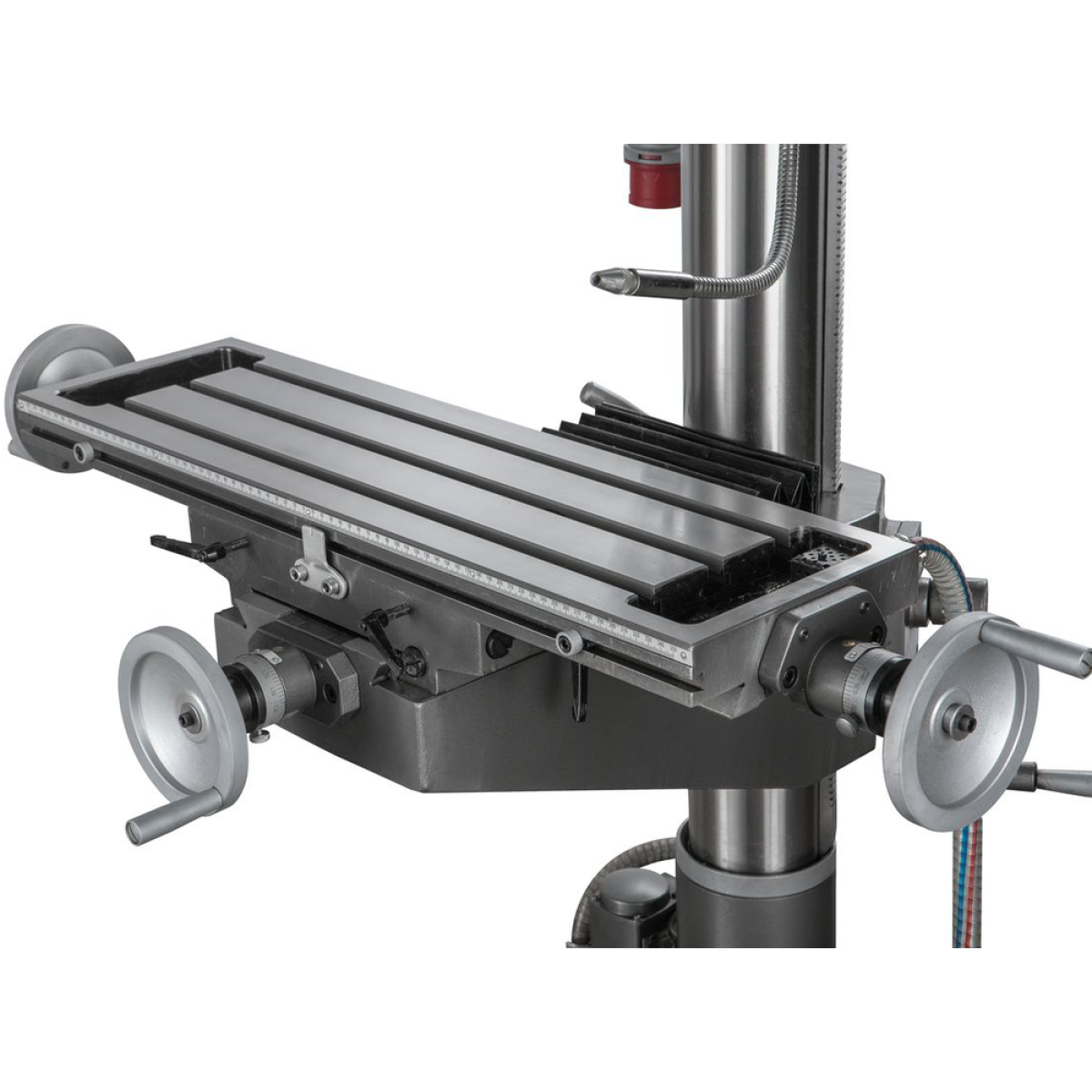

Хрестовий стіл забезпечує точність обробки за одну установку, а також розширює можливості верстата для легкого фрезерування.

Верстат обладнаний автоматичною подачею пінолі (0,1 / 0,18 / 0,26 мм/об) і функцією нарізання різьби машинними мітчиками з автоматичним реверсом.

• Масивна станина для роботи без вібрацій

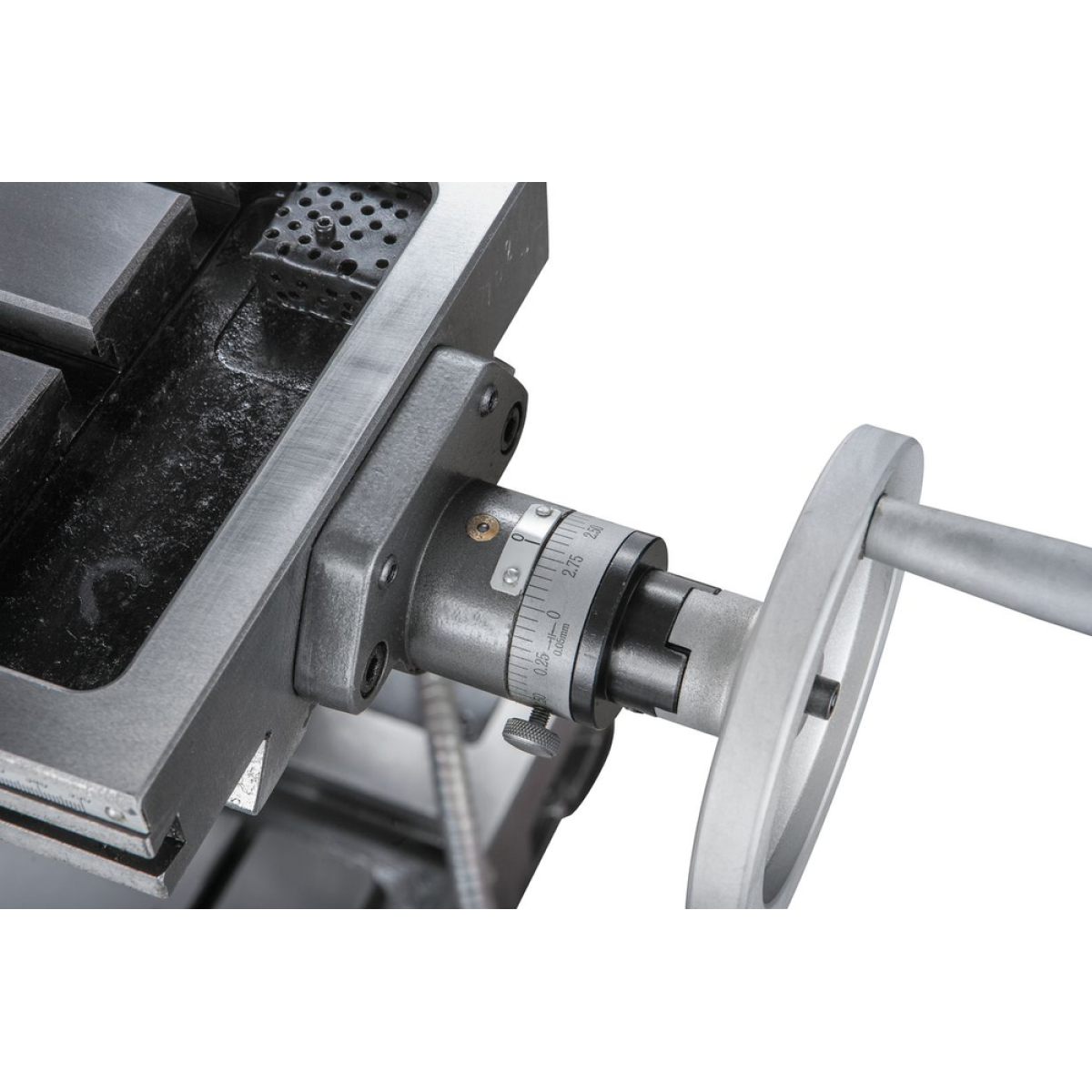

• Прецизійний хрестовий стіл з напрямними «ластівчин хвіст»

• Конус шпинделя MT4 (MK-4)

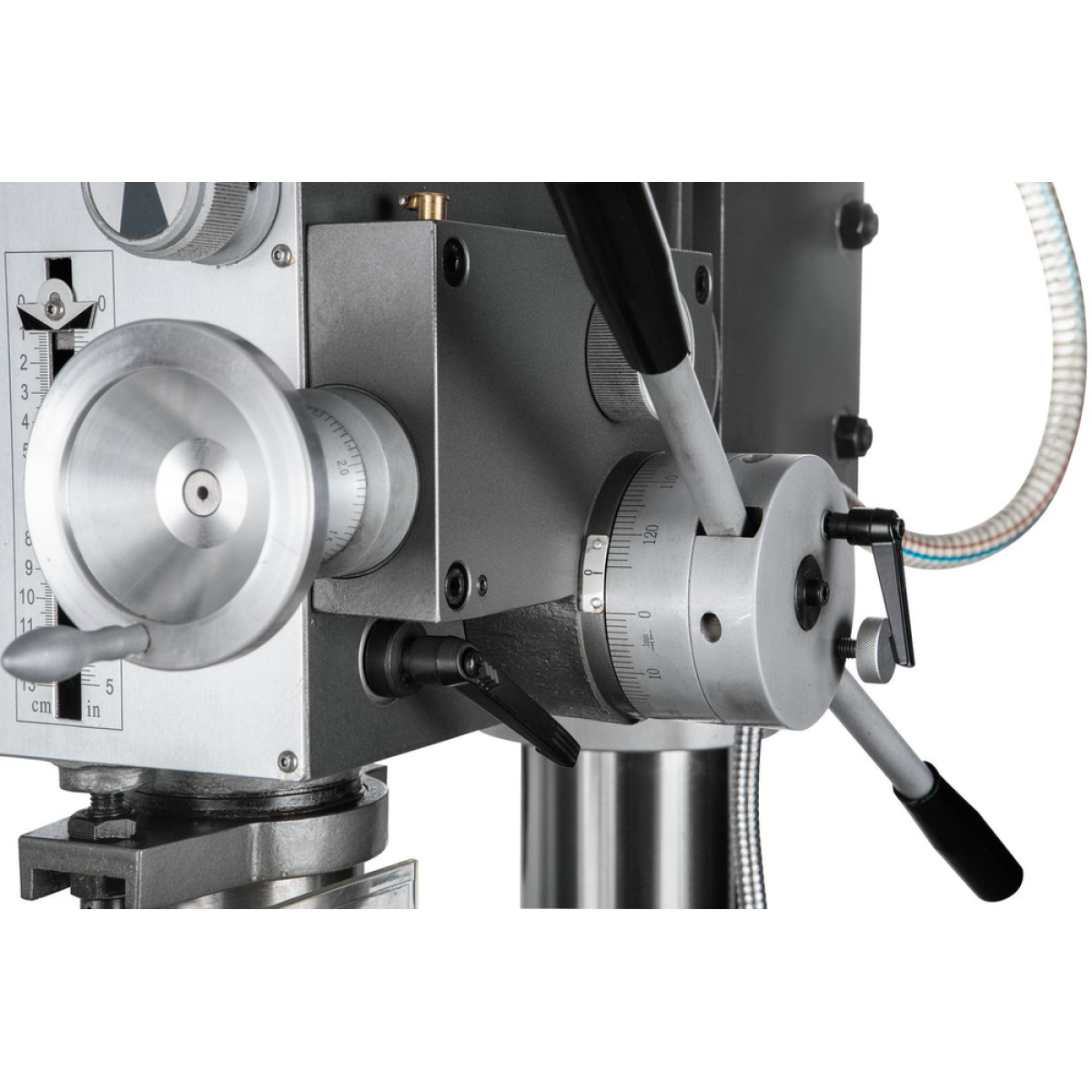

• Автоматична подача пінолі шпинделя

• ПЦІ (Пристрій цифрової індикації) по осях

• МОР (мастильно-охолоджувальна рідина) у зоні різання

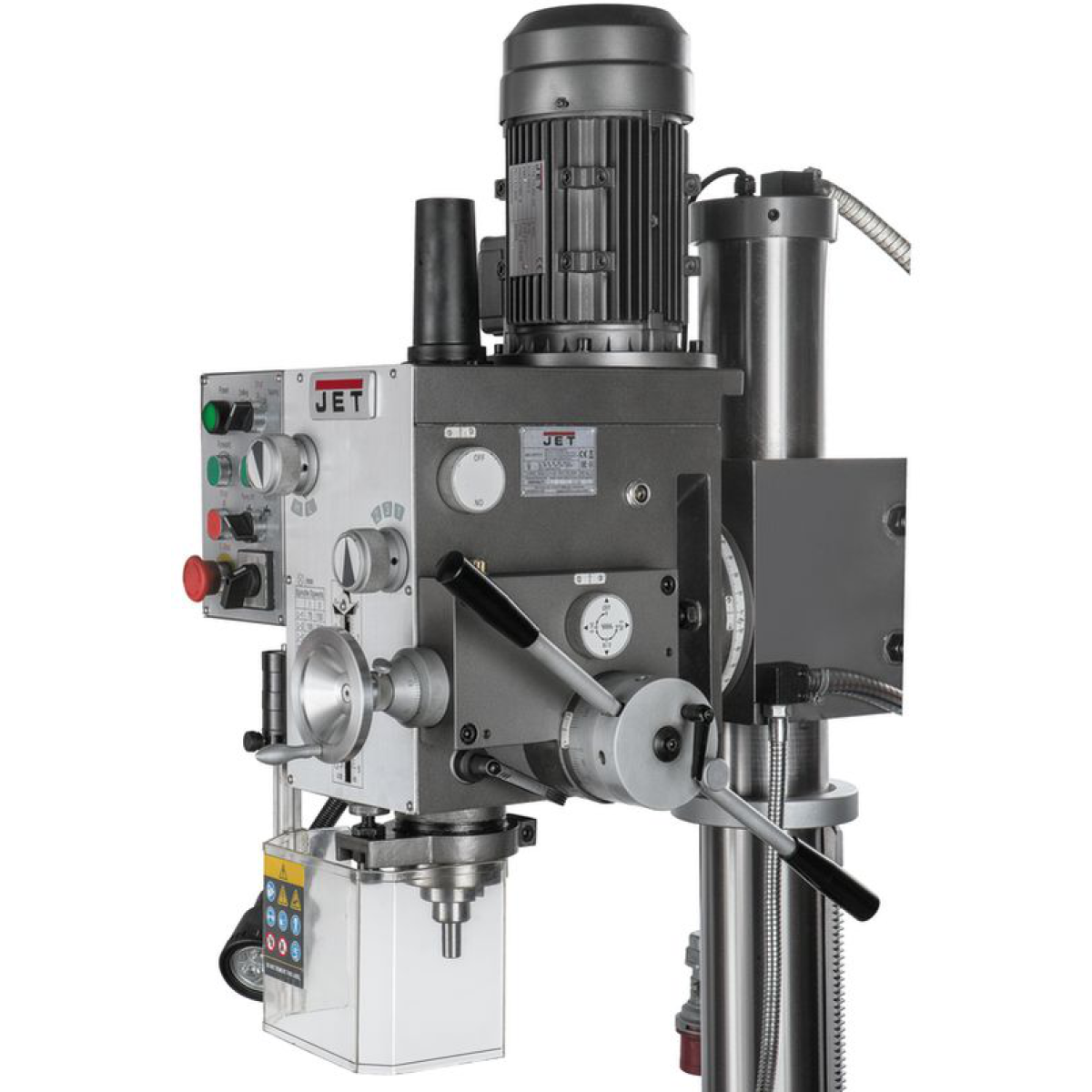

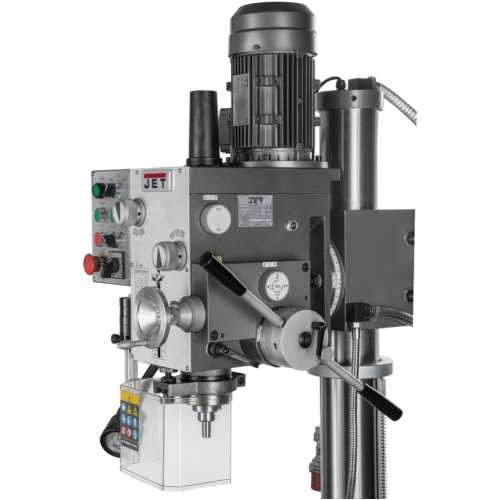

• Нахил головки ±90° і поворот на 360°

• Маса: 365 кг (у пакуванні 400 кг)

• Габарити пакування: 730 × 760 × 1885 мм

• Макс. діаметр свердління (сталь): 32 мм

• Макс. діаметр кінцевої фрези: 32 мм

• Макс. діаметр торцевої фрези: 76 мм

• Макс. діаметр різьби: М12

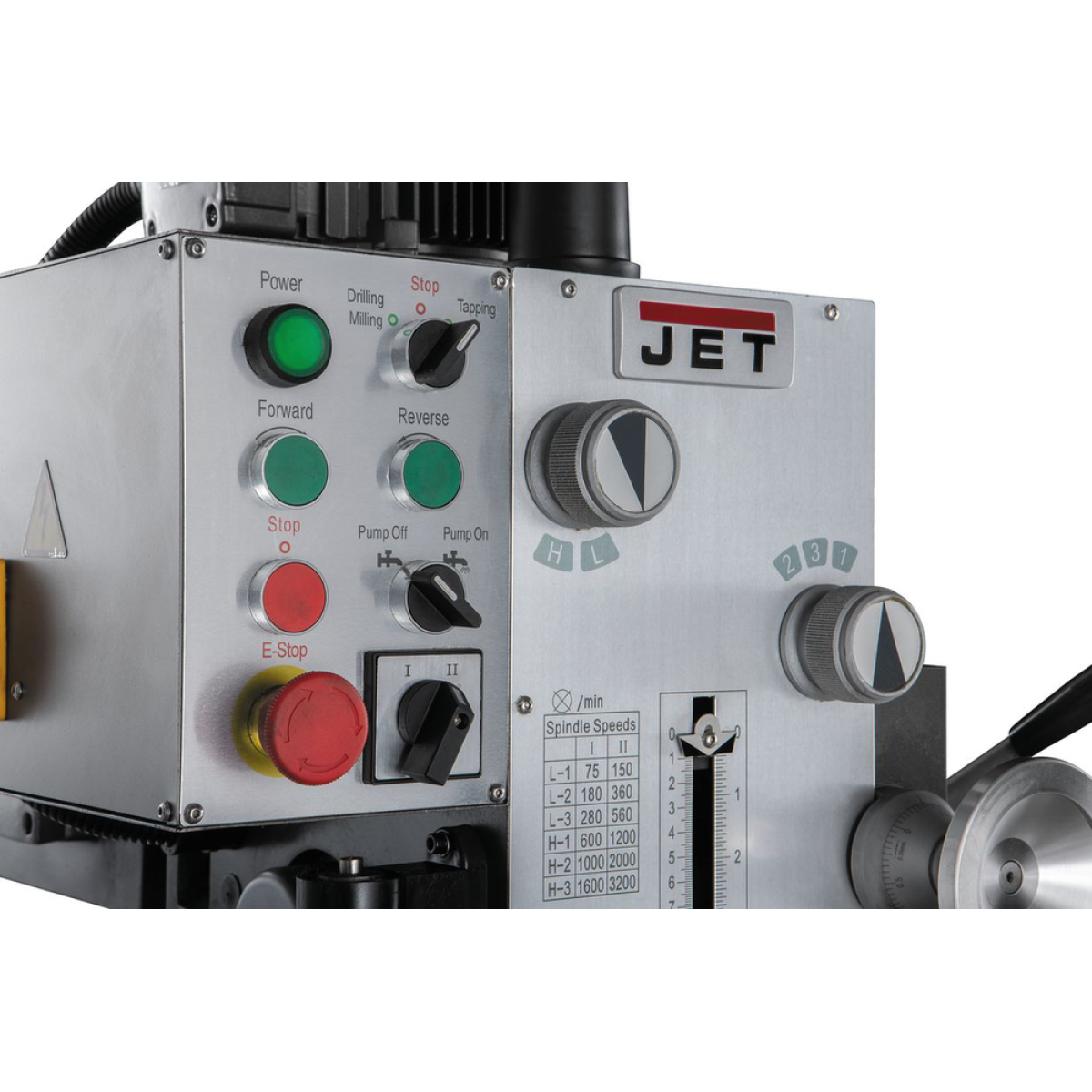

• Частота обертання шпинделя: 75–1600 / 150–3200 об/хв

• Хід пінолі шпинделя: 120 мм

• Конус шпинделя: MK-4

• Розмір столу: 730 × 210 мм

• Переміщення столу (X / Y): 500 × 230 мм

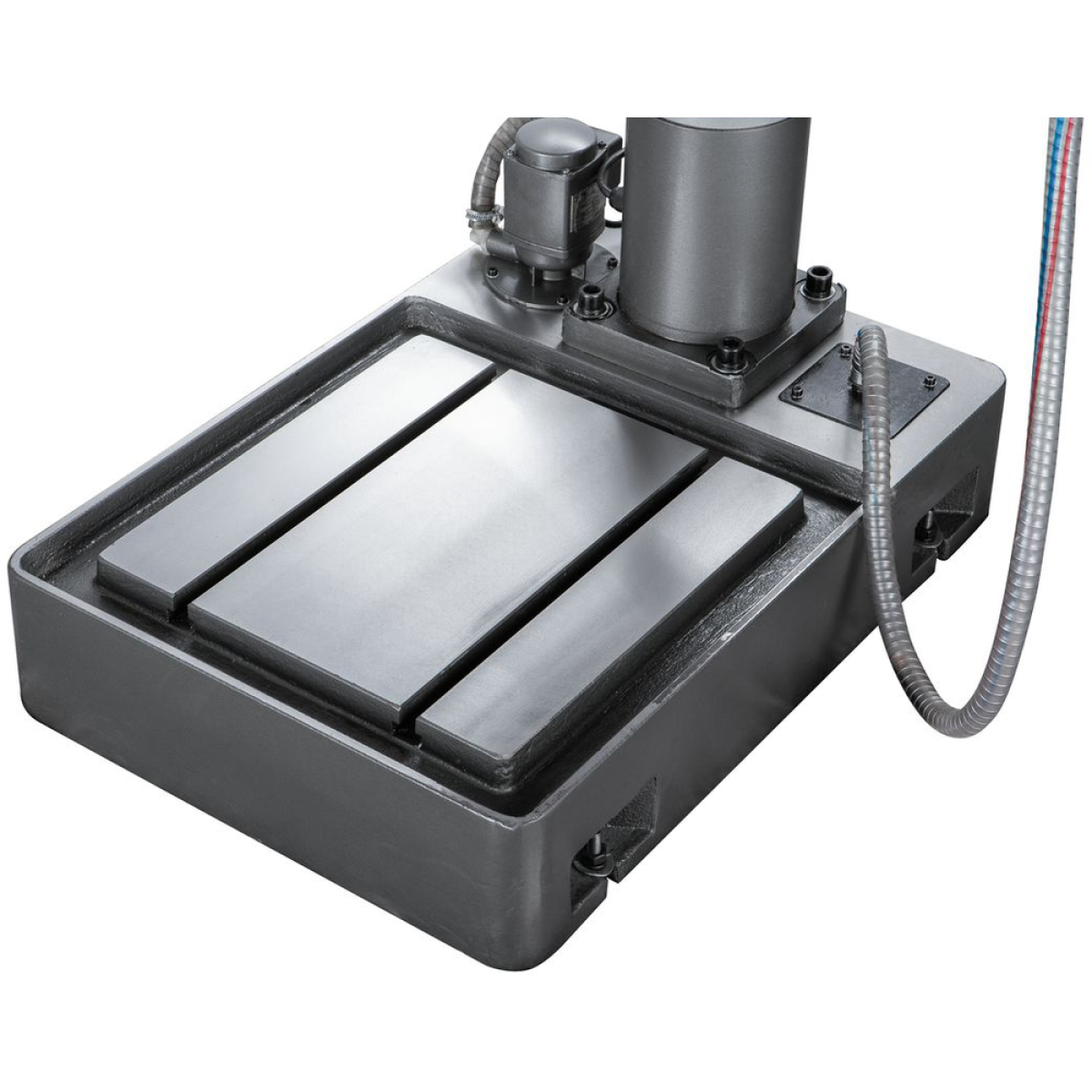

• Розмір основи: 650 × 450 мм

• Відстань шпиндель – стіл: 715 мм

• Відстань шпиндель – стійка: 297,5 мм

• Т-подібний паз: 14 мм

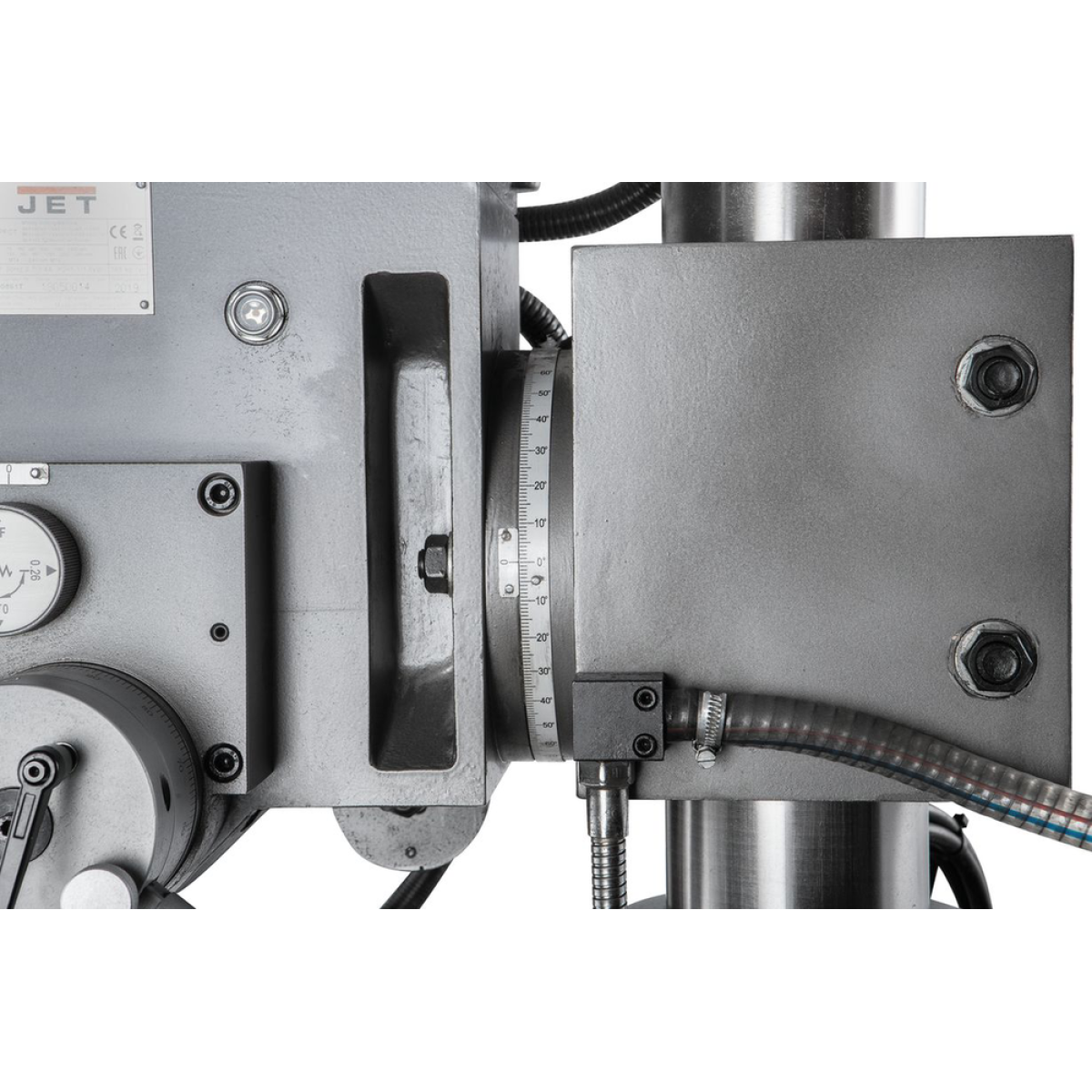

• Діапазон нахилу головки: ±90°

• Діапазон повороту головки: 360°

• Потужність споживана: 1,5 кВт

• Напруга: 380 В
