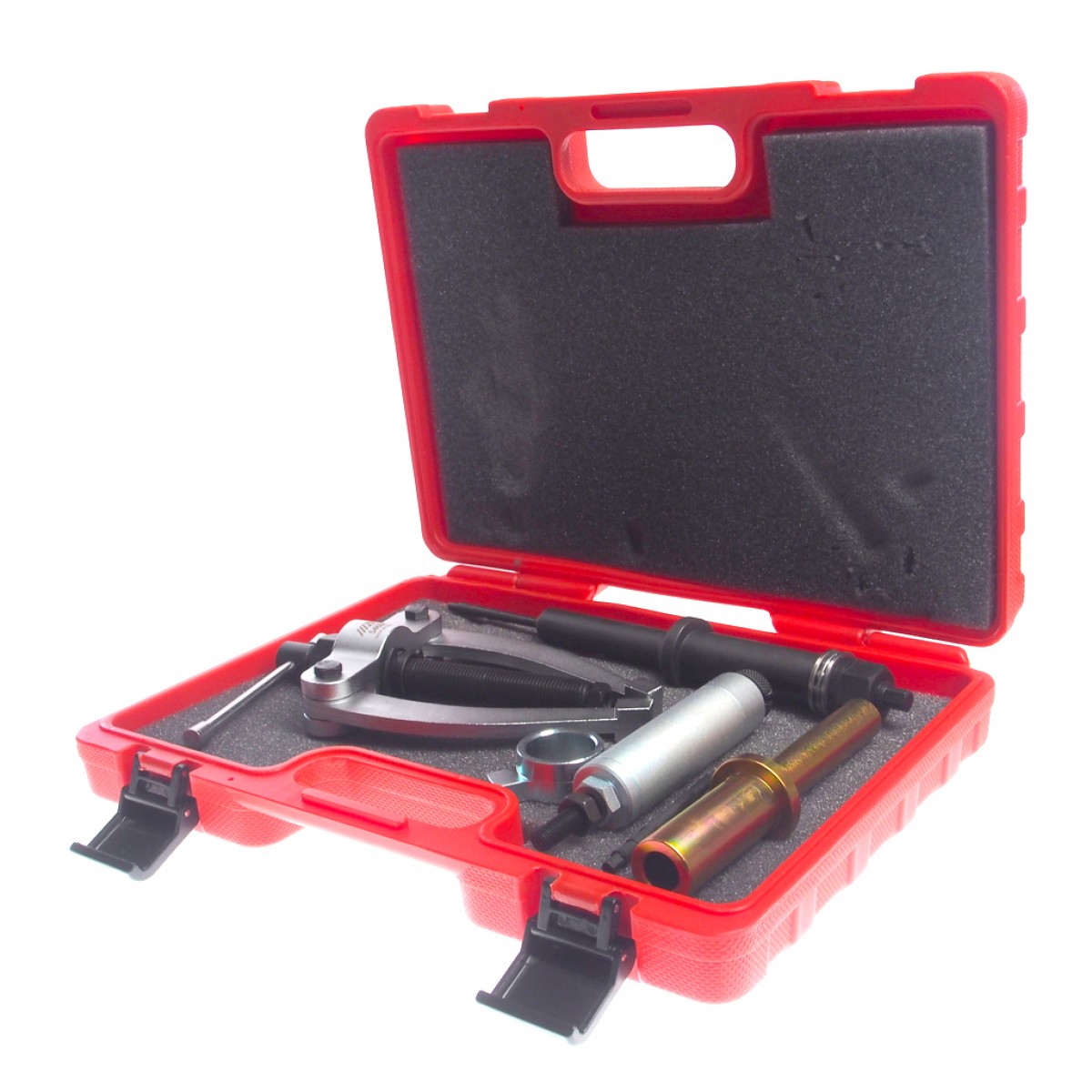

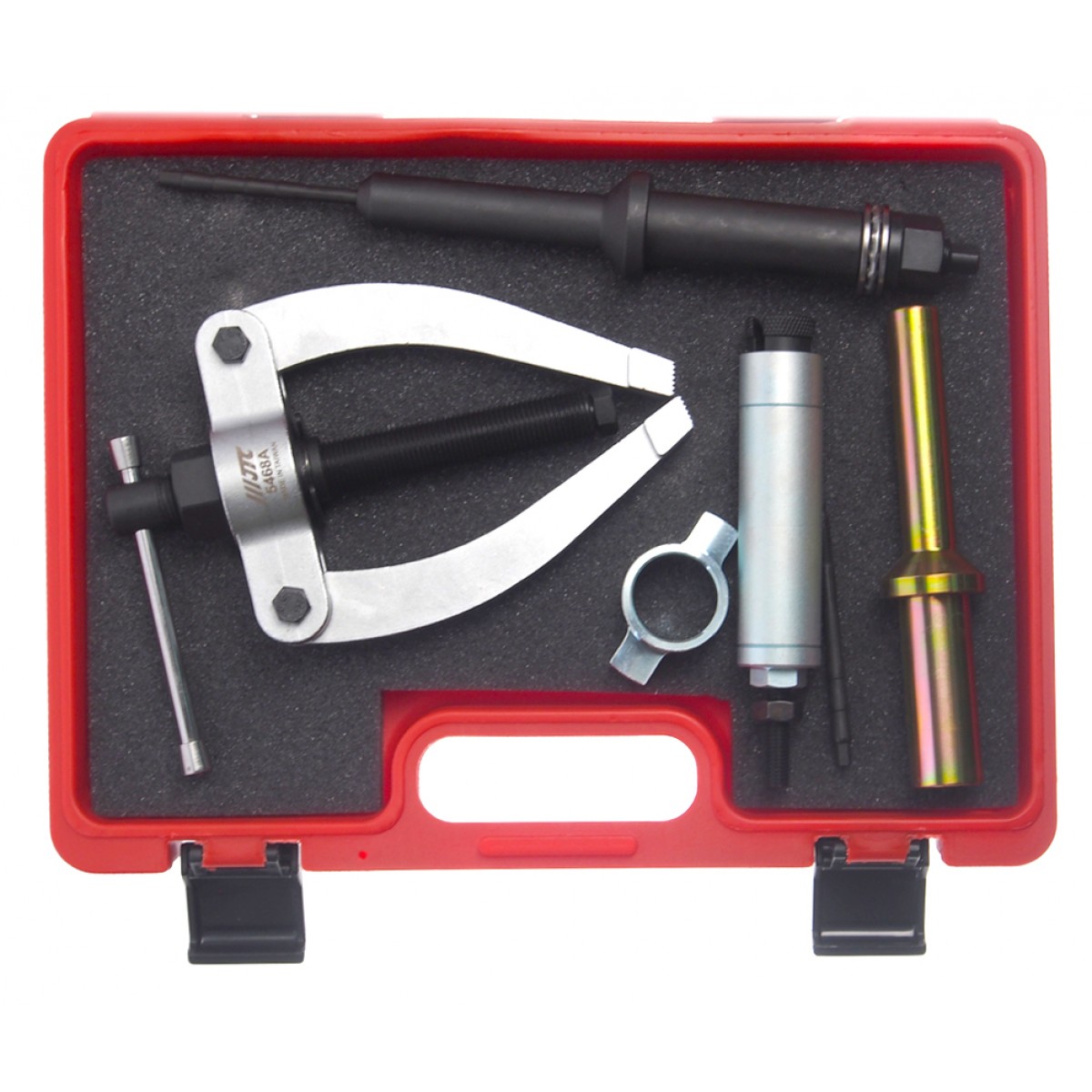

Набір інструментів для встановлення втулки паливної форсунки VOLVO FM12 - CCI - 5468A JTC
Спеціальний набір інструментів для зняття мідних та сталевих втулок форсунки насоса з міцним двоногим знімачом з верхньої частини головки двигуна циліндра Volvo FM12.
У цьому наборі інструментів втулка захоплюється зверху за допомогою щипців, що розправляють, і з'єднується з натискним гвинтом зйомника.
В комплект поставки входить інструмент для стискання/монтажу тільки для мідних форсунок.
- Оригінальні номери (VM): 9986174, 88800387, 88880054, 85104134
 |
|
| ЗНЯТТЯ КРОК 1: I. Вставте компонент B у гільзу (i) ІІ. Затягніть гайку (ii), щоб розширити інструмент, щоб він міг захопити вставку |   |
|
I. Змастіть натискний гвинт зйомника А змащенням на основі дисульфіду молібдену і прикріпіть до компонента, як показано на малюнку. Затягнути контргайку (i). II Поверніть гайку з Т-подібною рукояткою (ii) за годинниковою стрілкою, щоб витягнути вставку. ІІІ. Переконайтеся, що всю вставку було вилучено. |   |
I. Вийміть компонент (D) із компонента (C) і помістіть нову вставку в інсталяційний інструмент (C).
ІІ. Поверніть обтискний/пресуючий інструмент (D) у вставку (C), як показано на малюнку, і затягніть тільки вручну. Змастіть інсталяційні інструменти, як описано в інструкціях виробника.
| ПРИМІТКА. Вставте весь вузол у головку циліндрів так, щоб вставка була правильно встановлена - див. Інструкції OEM. I. Утримуйте верхню частину центрального гвинта обтискного інструменту (C) і затягніть верхню гайку. Затягуйте верхню гайку до тих пір, поки обтискний/натискний інструмент не буде повністю витягнутий через пластину. Видалити інструменти. |  |
