Набір для зняття зламаних свічок розжарювання та реставрації різьблення VIKTEC - VT01552

Набір для зняття зламаних свічок розжарювання та реставрації різьблення VIKTEC


• Набір для видалення свічок розжарювання
• Для видалення пошкоджених та зламаних свічок розжарювання з головок циліндрів, особливо там, де вони зрізалися під
• шестигранником урівень з головкою циліндрів.
• Підходить для свічок розжарювання з різьбленням М8 х 1,0 або М10 х 1,0.
• В комплект входять всі необхідні перехідники, центрувальні та різьбові інструменти для безпечного видалення пошкодженої свічки розжарювання без пошкодження головки циліндрів.

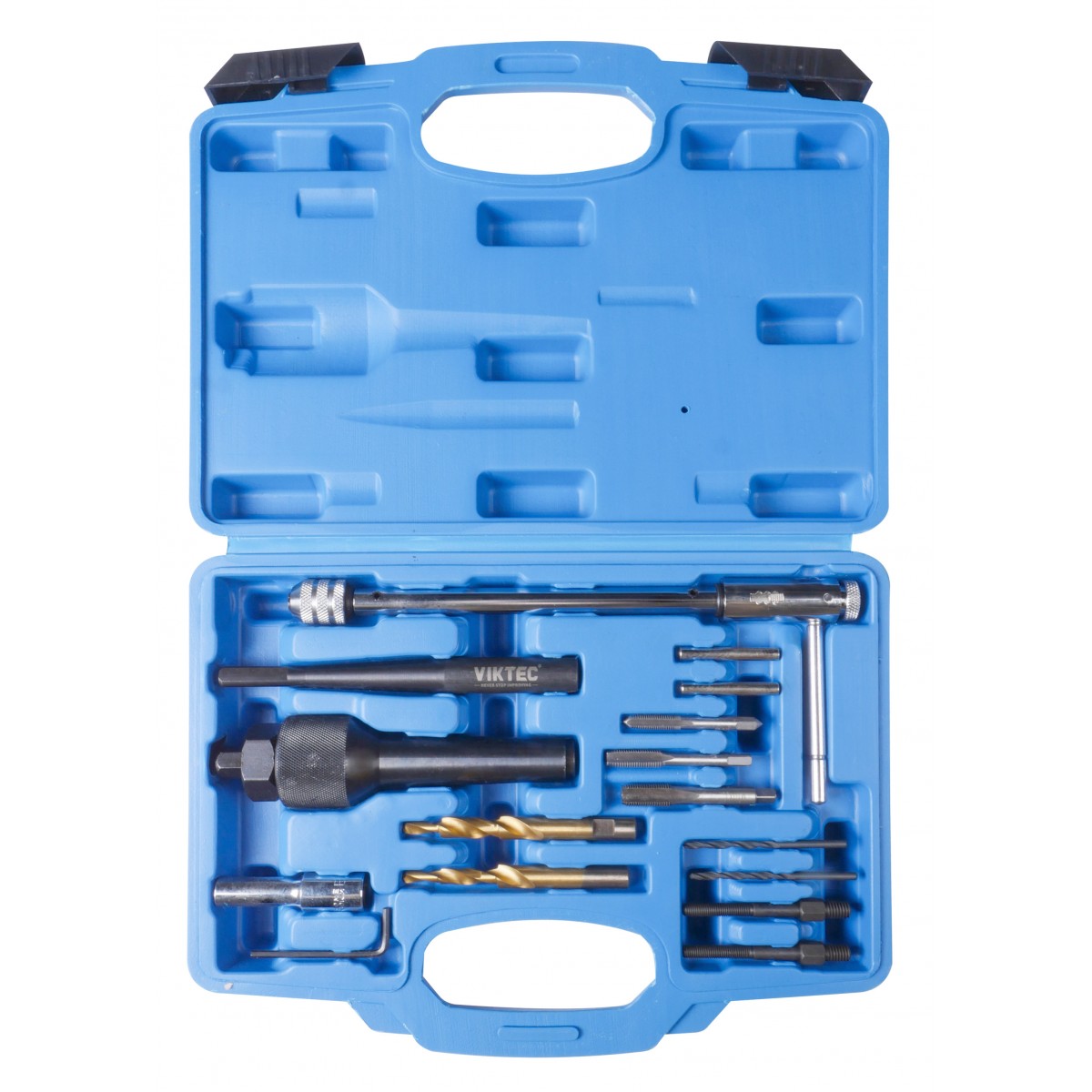

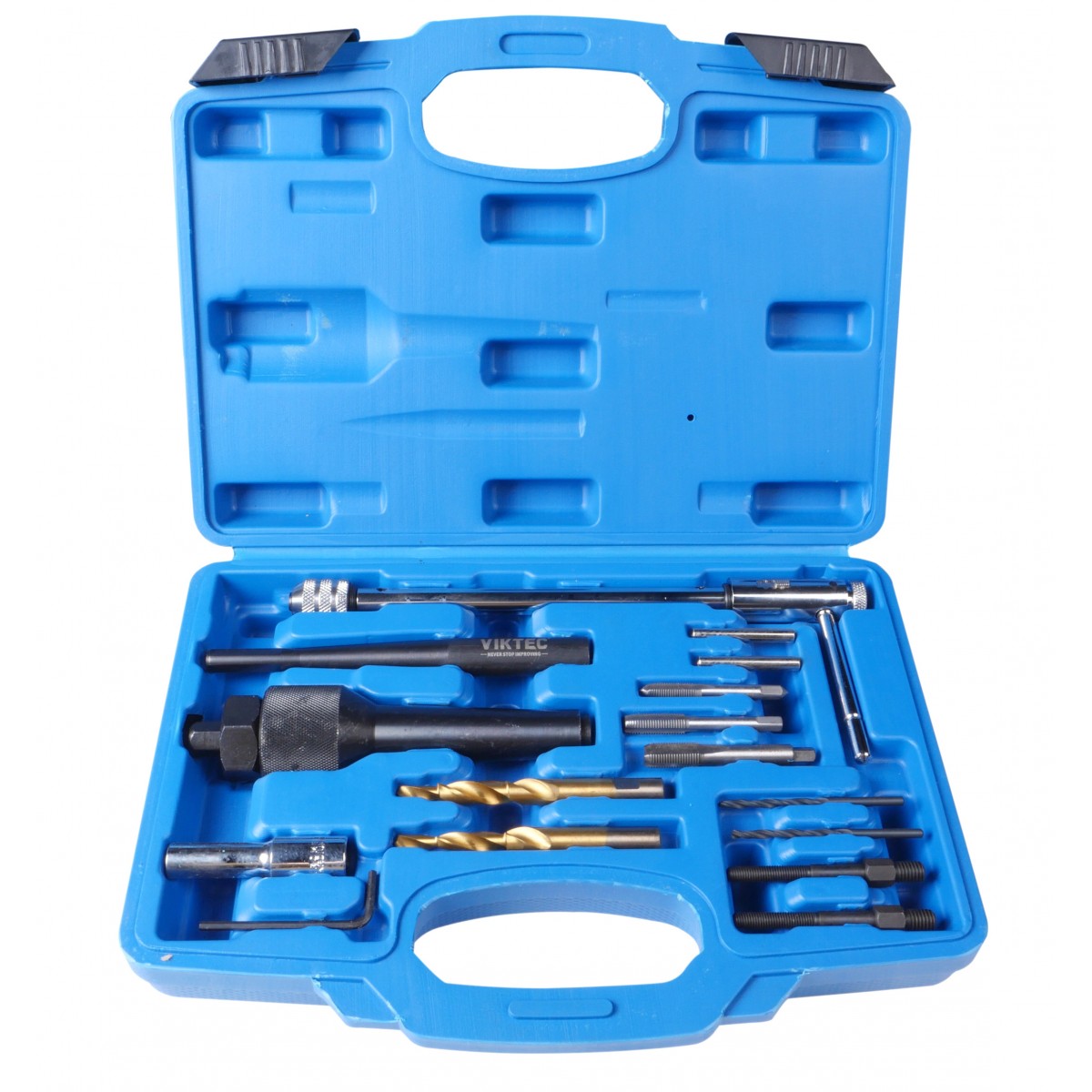

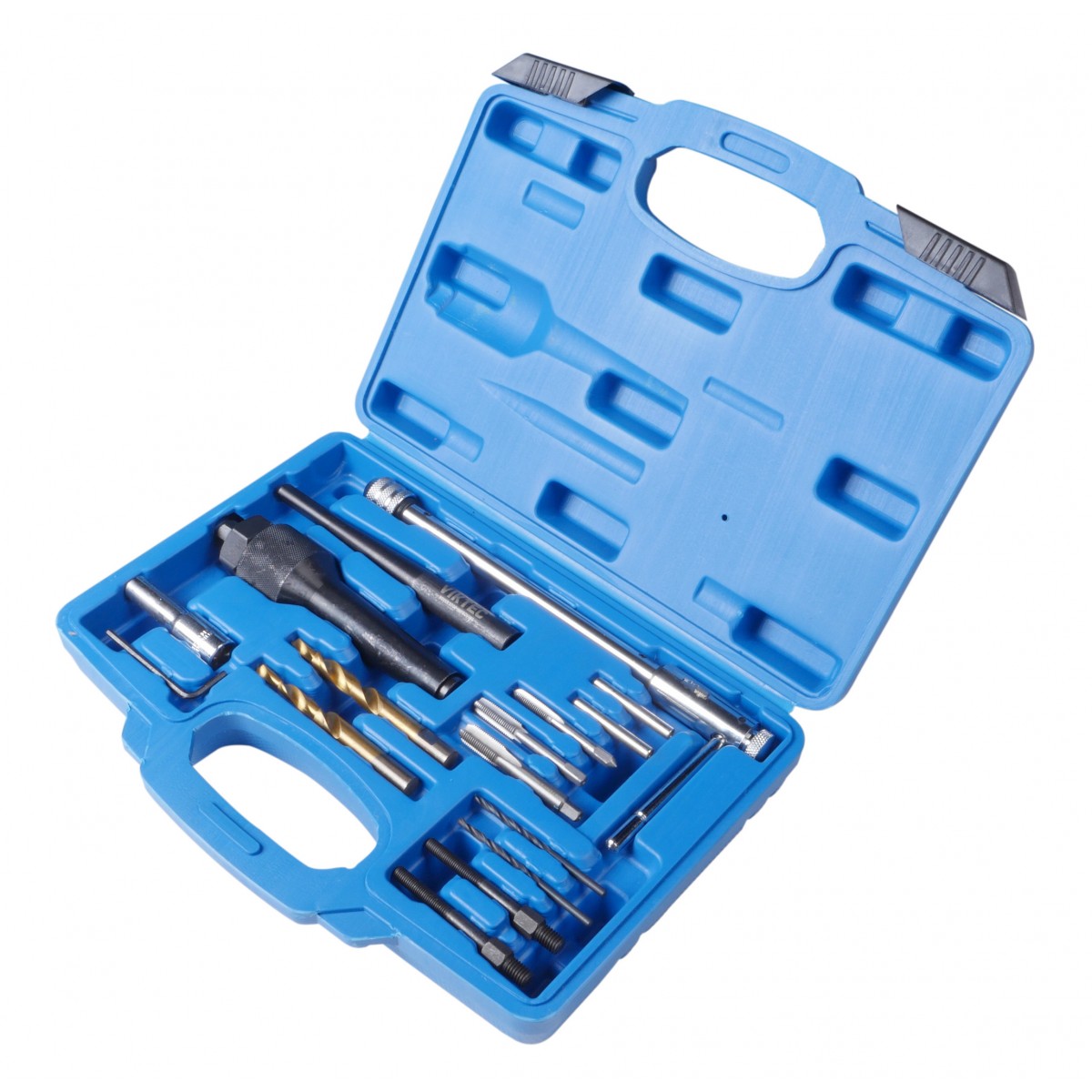

Комплектація набору:

Перш ніж ти почнеш:

• Настійно рекомендуємо зняти головку циліндрів із двигуна до початку роботи.

• Якщо головку циліндрів потрібно залишити на місці, зніміть відповідну форсунку і підключіть повітропровід через відповідний перехідник, щоб металева стружка і бруд не могли потрапити в камеру згоряння.

• Підтримуйте інструменти у хорошому та чистому стані.

• Тримайте добре змащеними. Змастіть різьбонарізні мітчики густою машинною олією або мастилом.

• Надягайте правильні засоби захисту очей, особливо при очищенні двигуна від стружки.

• Коли закінчите, врахуйте всі інструменти та деталі, що використовуються. Не залишайте їх у двигуні або поруч із ним. Поверніть усі деталі у футляр і зберігайте у безпечному, сухому місці.

Запобіжні заходи:

• Носити відповідний захист для очей.

• НЕ ВИКОРИСТОВУЙТЕ ПНЕВМАТИЧНІ ІНСТРУМЕНТИ З ЦИМ ПРОДУКТОМ.

Інструкція

1. Вставте головку (6) у верхнє гніздо свічки розжарювання для демонтажу верхнього з'єднання. Можливо, потрібно акуратно постукати молотком.

[Тор 2. Використовуючи комір з храповим механізмом 3/8 ", поверніть за годинниковою стрілкою, щоб відірвати верхню частину свічки розжарювання.

Примітка. Коли верхня частина свічки розжарювання ламається, вона також може зрізати внутрішній електрод свічки розжарювання. Якщо внутрішній електрод не зламався, його можна витягнути з корпусу свічки розжарювання. У цьому випадку перейдіть прямо до пункту 5.

Якщо внутрішній електрод зламався, перейдіть до пункту 3:

3. Помістіть втулку (10), що центрує, на залишки свічки розжарювання. Можливо потрібно сильно натиснути.

4. За допомогою пілотного свердла 3,5 мм (11) просвердліть контрольний отвір у залишки з'єднувальної стійки/електрода. Просвердліть не менше 15 мм вище верхньої частини корпусу свічки розжарювання.

5. Встановіть двоступінчасте східчасте свердло M8 (8) або M10 (9) (залежно від розміру свічки розжарювання) на перехідник кріплення свердла (2). Закріпіть ступінчасте свердло в перехіднику, затягнувши гвинт за допомогою шестигранного ключа (7), що додається, переконавшись, що гвинт оперується в плоску поверхню хвостовика свердла. Змонтуйте перехідник кріплення свердла в патрон дриля та висвердліть залишки з'єднувальної стійки/електрода та різьбової частини корпусу свічки розжарювання.

Точка догляду:

Крокове свердло подвійного розміру дозволяє видалити залишки сполучної стійки/електрода, а також видалити різьбову частину корпусу свічки розжарювання. Слідкуйте за тим, щоб свердло було рівним, щоб різьблення в головці циліндра не було пошкоджено. Знову просвердліть щонайменше 15 мм, щоб видалити всю різьбову частину.

6. Візьміть мітчик M8 (13) або M10 (14) (залежно від розміру свічки розжарювання) і встановіть його в T-подібний комір з тріскачкою (1). Очистіть/проженіть різьбову частину головки циліндрів. Змастіть мітчик мастилом, а також приберіть стружку, що утворилася.

7. Візьміть 1/4 "мітчик і встановіть його на прикладену Т-подібний комір з тріскачкою(1). Проженіть різьблення в корпусі свічки розжарювання, що залишився. Знову нанесіть мастило на мітчик, щоб

змащувати його, а також для утримання стружки. Пройдіть повних 15 мм різьблення.

Залишки корпусу свічки розжарювання тепер можна видалити:

8. Викрутіть оправу адаптера знімника (15) у щойно нарізане різьблення 1/4 ".

9. Прикрутіть гвинт (4) до виправлення адаптера.

10. Надягніть зовнішній корпус зйомника (3) на гвинт.

11. Поверніть накидну гайку (5) так, щоб виступ виступу був звернений всередину.

12. Утримуючи гвинт за допомогою 12-мм гайкового ключа або головки, закрутіть гайку вниз (30-мм гайковий ключ). Ця дія витягне залишки корпусу свічки розжарювання із головки циліндрів.

13. Перш ніж встановлювати нову свічку розжарювання, ретельно очистіть отвір за допомогою дротяної щітки або подібного інструменту. Переконайтеся, що весь бруд та сміття видалені з отвору, різьблення свічки розжарювання та камери згоряння перед встановленням нової свічки розжарювання.
