Для заміни ГРМ необхідно знімати водяний насос VW T5 2.5 TDI PD.

Набір містить:

• Інструмент для фіксації колінчастого валу
• Знімач шестерні
• Інструмент для розбирання насоса

Додаткова інформація

• Необхідний для зняття водяного насоса.
• Також вирівнювання двигуна по верхній мертвій точці.
• Спеціально для Volkswagen T5 & Touareg 2.5D.
• При знятті головки циліндрів потрібно міняти водяний насос.
• A - Спеціальний ключ OEM T10225, B - Знімач OEM T10221 A, C Регулювальний інструмент OEM T10222A.
• Коди двигуна AXD, AXE, BAC, BLJ, BLK, BNZ, BPD, BPC, BPE
• Перед ремонтом скиньте тиск і температуру, якщо це необхідно.

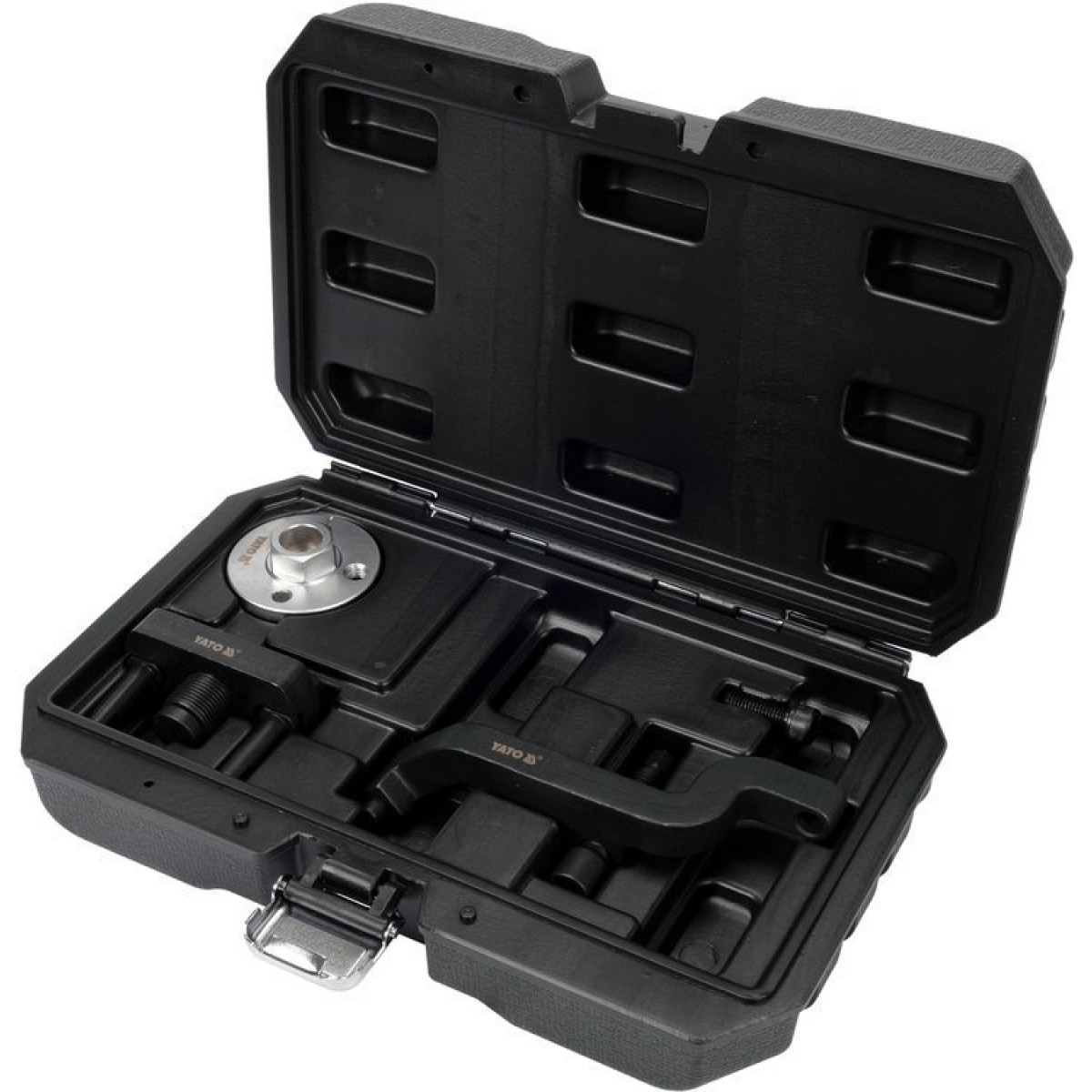

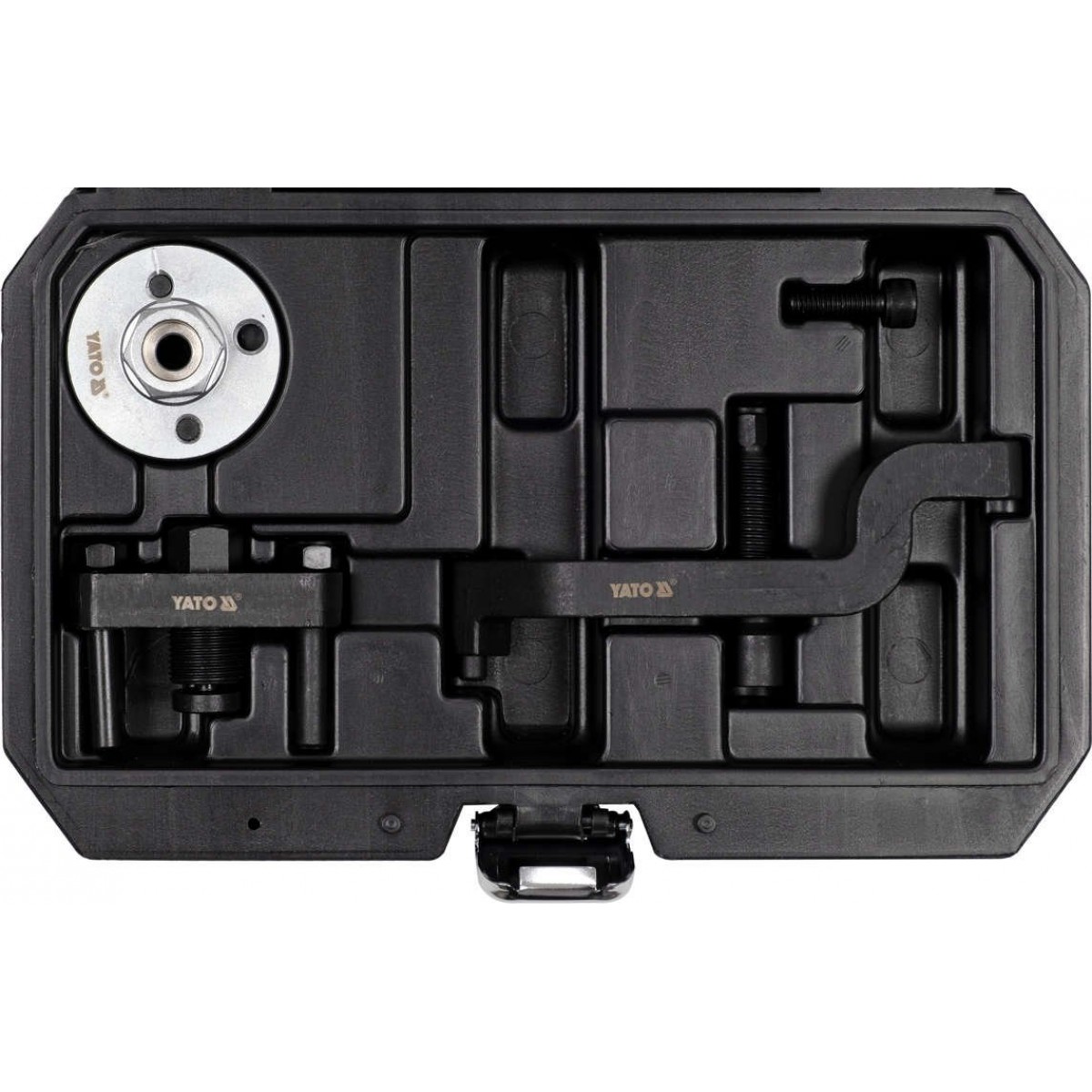

Склад набору:

ІНСТРУКЦІЇ

Коди двигуна ТІЛЬКИ BAC, BLK

Від'єднайте вихлопну трубу та каталітичний нейтралізатор від турбонагнітача та КПП. (Каталітичний нейтралізатор може залишатися дома).

Коди двигуна ТІЛЬКИ BPD, BPE

Зняти охолоджувач рециркуляції вихлопних газів та фільтр сажі.

ВСЕ ДВИГУНИ

1. Злити охолоджувальну рідину

2. Зніміть зливні пробки рідини, що охолоджує.

3. Зніміть кришку насоса рідини, що охолоджує.

4. Видалити звукоізоляцію від № 1 циліндра кінця блоку двигуна

5. Відкрутіть болти та зніміть кронштейн із шумоізоляційної кришки.

NB Завжди оновлюйте кришку ущільнювача після видалення

6. За допомогою спеціального гайкового ключа (B) прикріпіть болт до колінчастого валу, повернувши болт через центр інструменту та в колінчастий вал, і затягніть з моментом 20 Нм (тільки одне положення дозволить закріпити цей болт, щоб забезпечити правильне вирівнювання)

7. Переконайтеся, що двигун встановлено на ВМТ

8. За допомогою відповідного гайкового ключа або головки послабте гайку насоса рідини, що охолоджує.

Примітка. Ранні двигуни в цьому діапазоні мали недостатній проміжок за зубчастим колесом насоса охолоджувальної рідини для установки з'ємника. У цьому випадку звільніть зубчасте колесо, злегка постукуючи з боків зубчастого колеса молотком і мідним зубилом.

9. Встановіть знімач (A), як показано на малюнку, і повертайте шестигранну гайку (з відповідним гайковим ключем) за годинниковою стрілкою, доки зубчасте колесо не буде знято з насоса.

10. Відкрутіть болти насоса охолоджуючої рідини, як показано на малюнку.

11. Перед встановленням знімач (С) відрегулювати його шляхом повороту назовні або всередину, доки шестигранний шпиндель не збігається з поверхнею інструменту (затінений)

12. Встановіть адаптер (C), повертаючи болт за годинниковою стрілкою, доки знімач не доторкнеться до блоку циліндрів, а потім витягне насос охолоджуючої рідини.

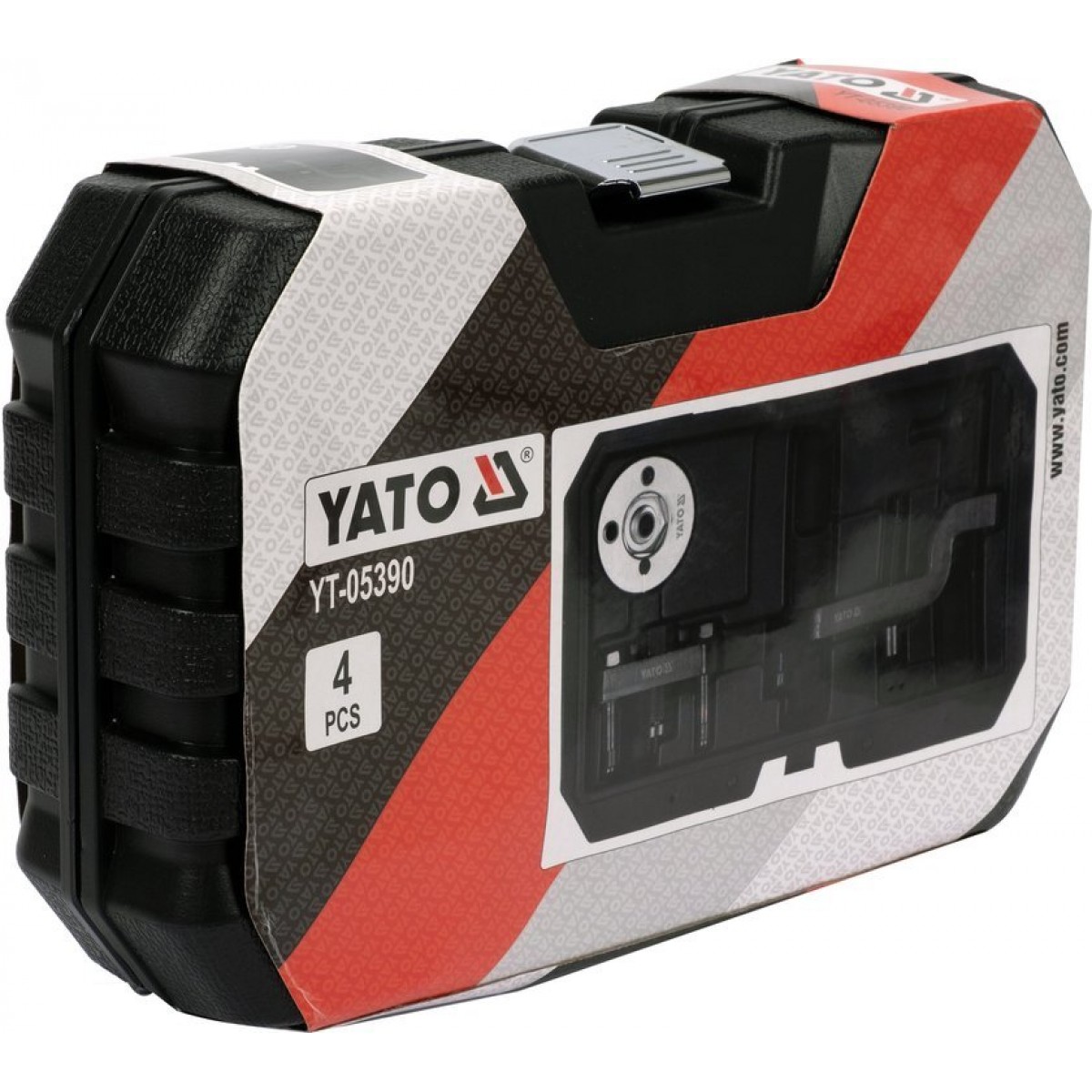

Упаковка: міцний пластиковий кейс.

Габаритні розміри: 220/135/55 мм (Д/Ш/В)

Вага: 1082 гр.
