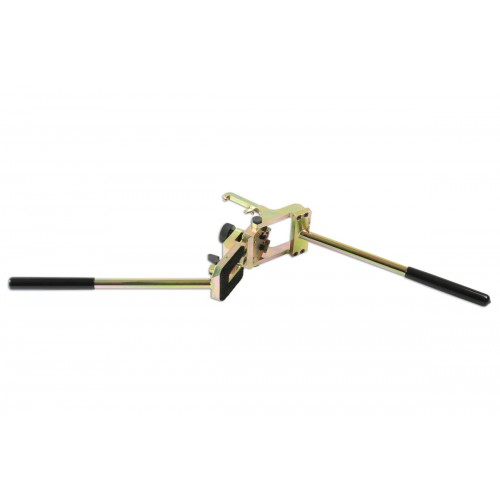

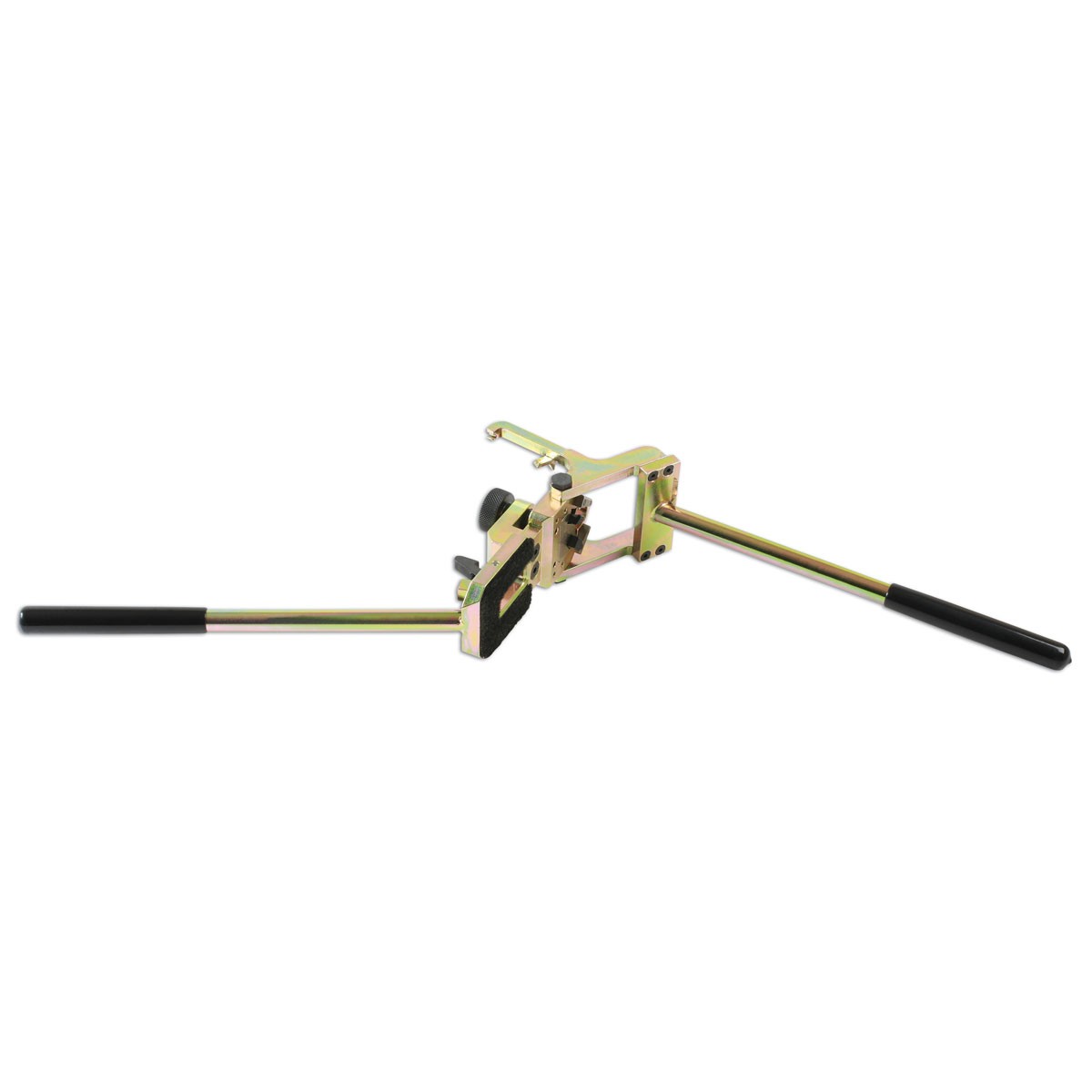

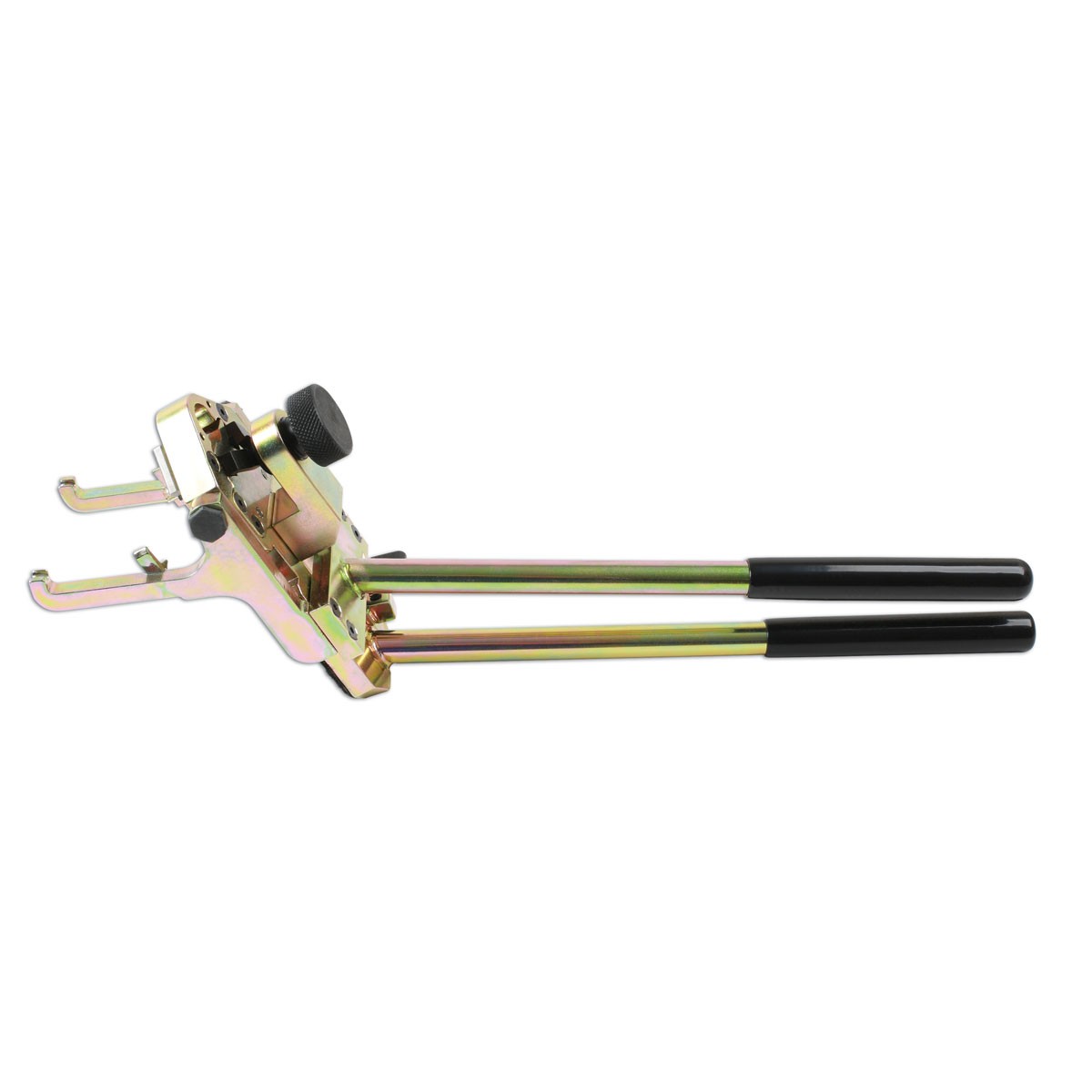

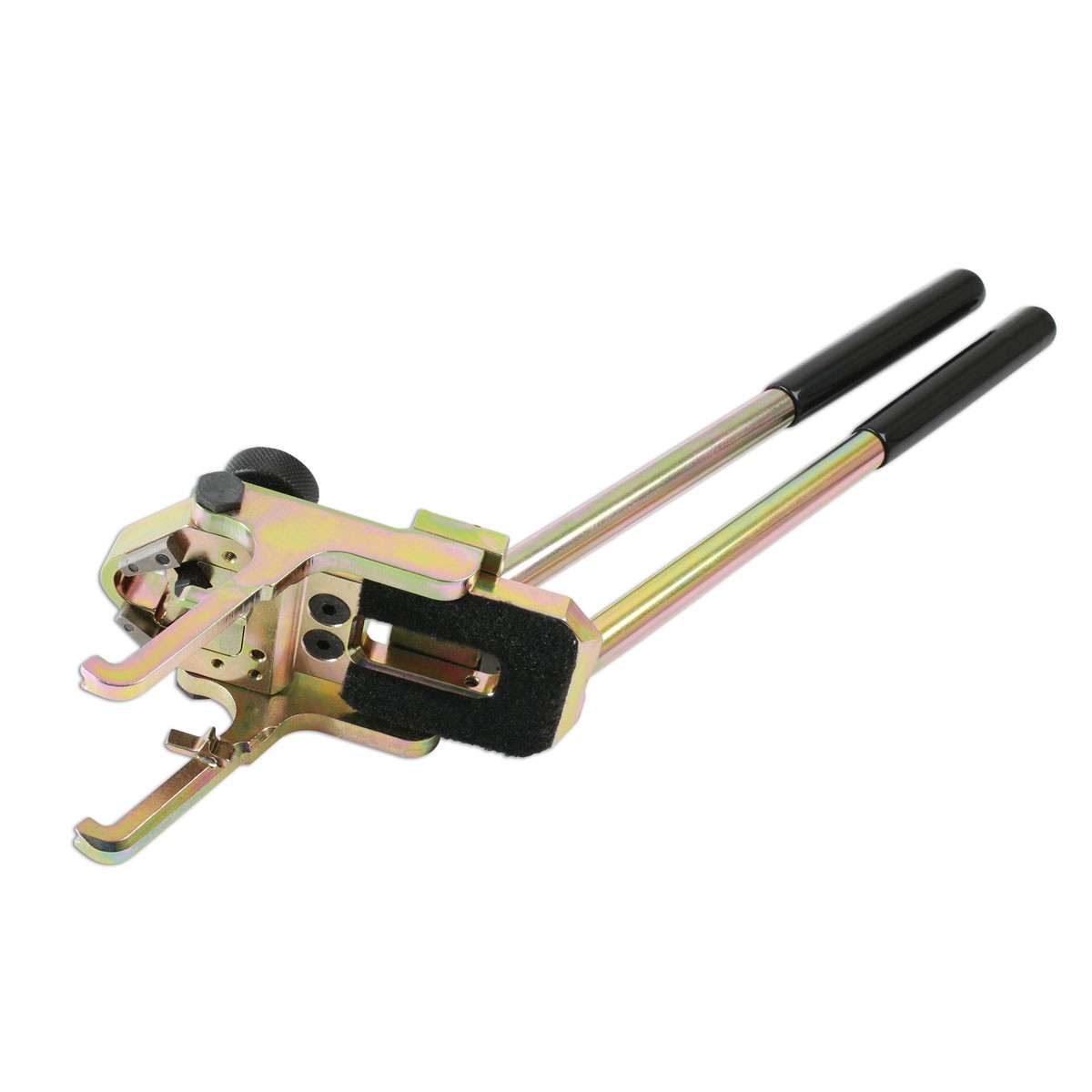

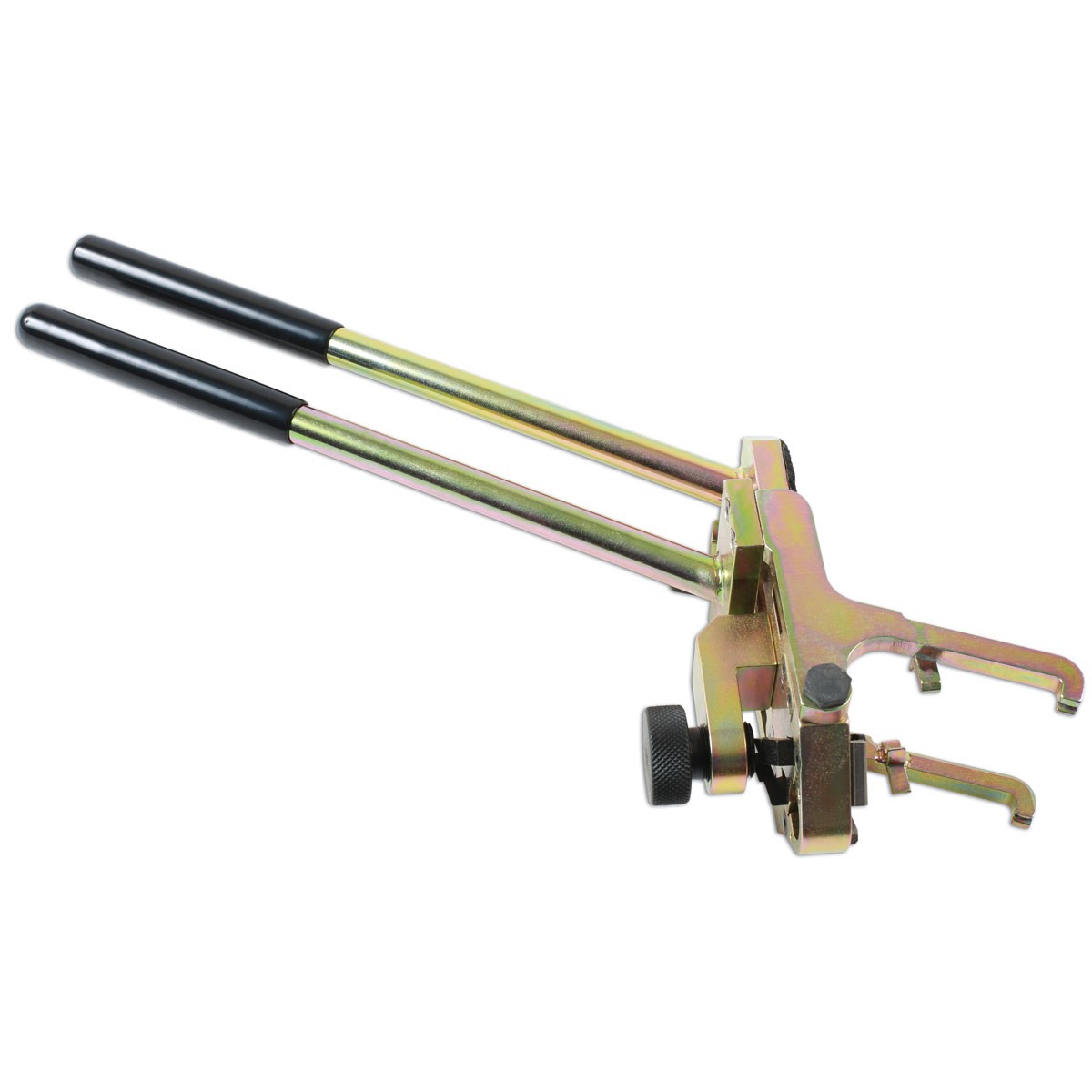

Пристрій для зняття/установки притискної пружини BMW (N20/N55) - 9G0405 F
Інструмент, необхідний для безпечного зняття пружин управління проміжним валом, що використовуються в системі VVT, що є в бензинових двигунах BMW.
Додаткова інформація
- Додатки включають: BMW 1 серії, 2 серії, 3 серії, 4 серії, 5 серій, 6 серій, X1 і X3
- Коди двигуна включають: бензинові двигуни N 13 (1.6), N20 (1.6 і 2.0), N26 (2.0) і N55 (3.0).
- Еквівалент OEM 11 7 110
Система зміни фаз газорозподілу на цих автомобілях використовує систему підресорених важелів, які при неправильному утриманні під час зняття можуть легко відскочити, що призведе до пошкодження або травми. Інструмент 9G0405 F розроблений для використання відповідно до інструкцій OEM для безпечного та контрольованого зняття та встановлення цих пружин.
| МАРКА | МОДЕЛЬ | РІК | ТИП |
|---|---|---|---|
| BMW | 1 Series | 2011-2016 | EfficientDynamics xDrive ActiveHybrid |
| 2 Series | 2014-2018 | ||
| 3 Series | 2009-2018 | ||
| 4 Series | 2013-2016 | ||
| 5 Series | 2010-2018 | ||
| 6 Series | 2012-2018 | ||
| 7 Series | 2012-2015 | ||
| X1 | 2012-2015 | ||
| X3 | 2012-2018 | ||
| X4 | 2014-2018 | ||
| X5 | 2012-2018 | ||
| X6 | 2009-2018 | ||
| Z4 | 2011-2018 |
| КОДИ ДВИГУНІВ | |
|---|---|
| 1.6 | N13 B16A, N20 B16A |
| 2.0 | N20 B20, N20 B20A, N20 B20B, N20 B20B/U0, N20 B20O0, N26 B20, N26 B20A |
| 3.0 | N55, N55 B30A, N55 B30A/M0, N55 B30A/O0, N55 B30M0, N55 B30MO, N55 B30O0 |

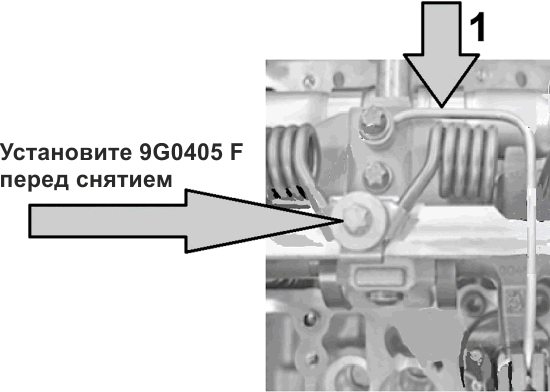

Перед зняттям гвинтів пружини проміжного важеля необхідно зняти компонент A, щоб зняти навантаження з пружини.
Зніміть трубку подачі масла (1), показану на малюнку, щоб покращити доступ.
Компонент А - Інструмент для зняття та встановлення

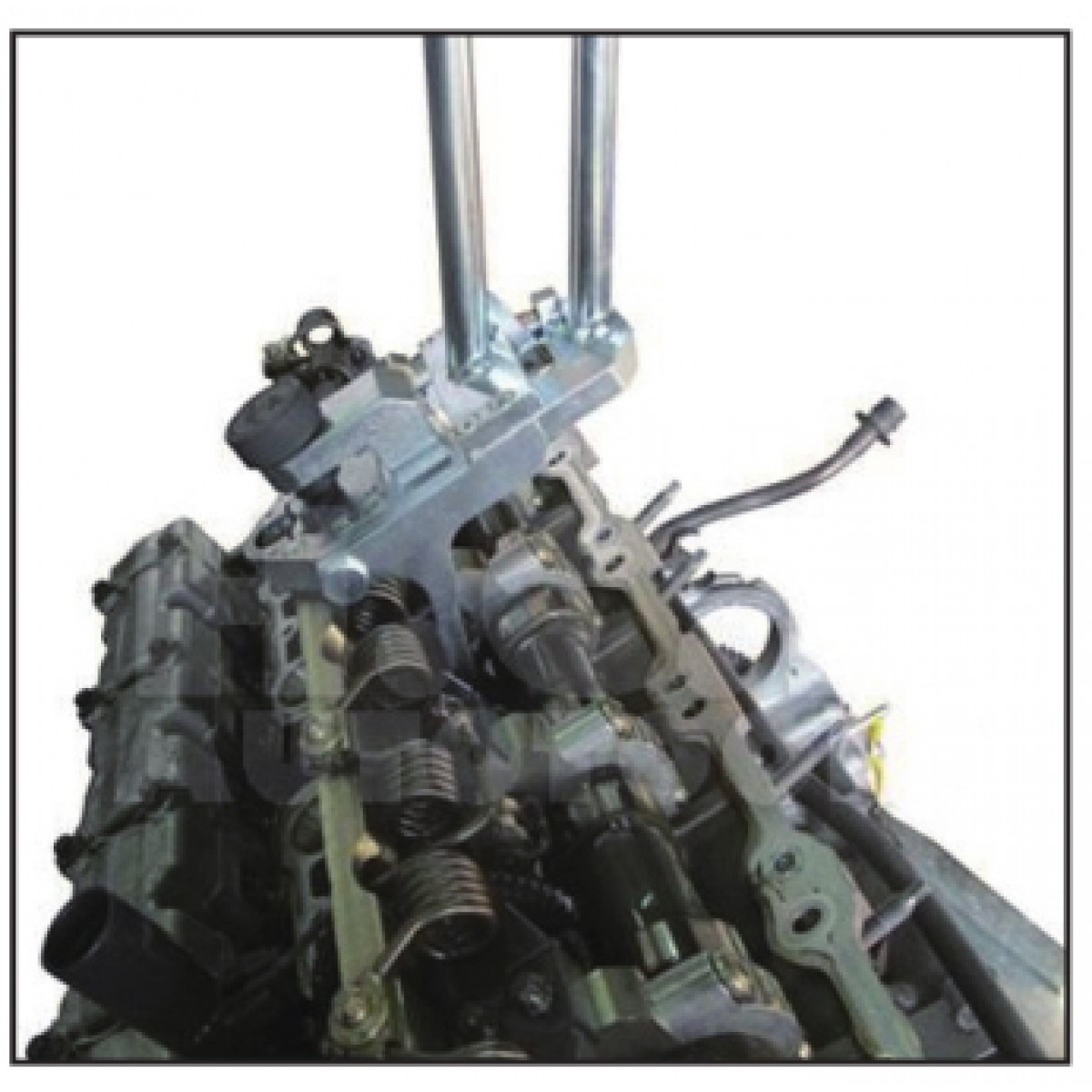

Інструмент для зняття та встановлення (A) використовується для зняття навантаження зі пружин проміжного важеля шляхом стиснення пружини. Встановіть 9G0405 F, як показано на малюнку, щоб ніжки (1) притиснулися до кінця пружини. Переконайтеся, що кріпильний гвинт пружини розташований правильно, а основа 9G0405 F розташована на головці циліндрів у точці (2).

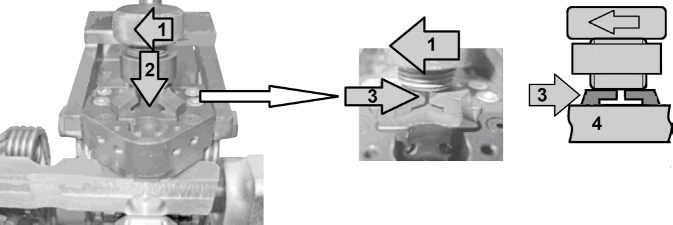

Встановивши 9G0405 F, затягніть гвинт із накатаною головкою (1) вниз до затискних важелів (2), як показано на малюнку.
Продовжуйте повертати гвинт із накатаною головкою (1), поки затискні важелі не будуть паралельні напрямному блоку 9G0405 F (3) та (4).
. Переконайтеся, що 9G0405 F закріплений на пружині.

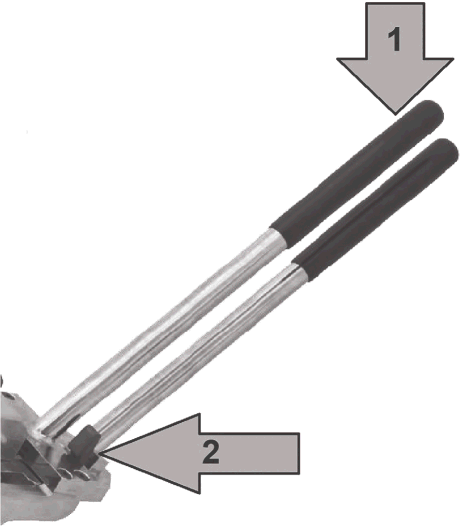

Закрийте важіль (1), показаний на малюнку, вниз, поки засувка (2) не зафіксує 9G0405 F у закритому положенні.

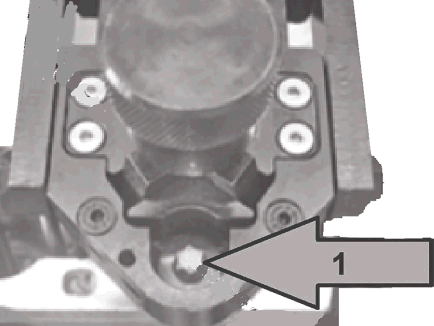

Після того, як 9G0405 F зафіксований на місці та пружина належним чином попередньо завантажена, гвинт для фіксації пружини тепер може бути видалений.
Знявши кріплення, утримуйте важелі (1) разом і відпустіть клямку (2). Повільно відпустіть пружинне навантаження. Після звільнення зніміть 9G0405 F і зніміть пружину.
Приклад - зворотний процес, описаний вище.
