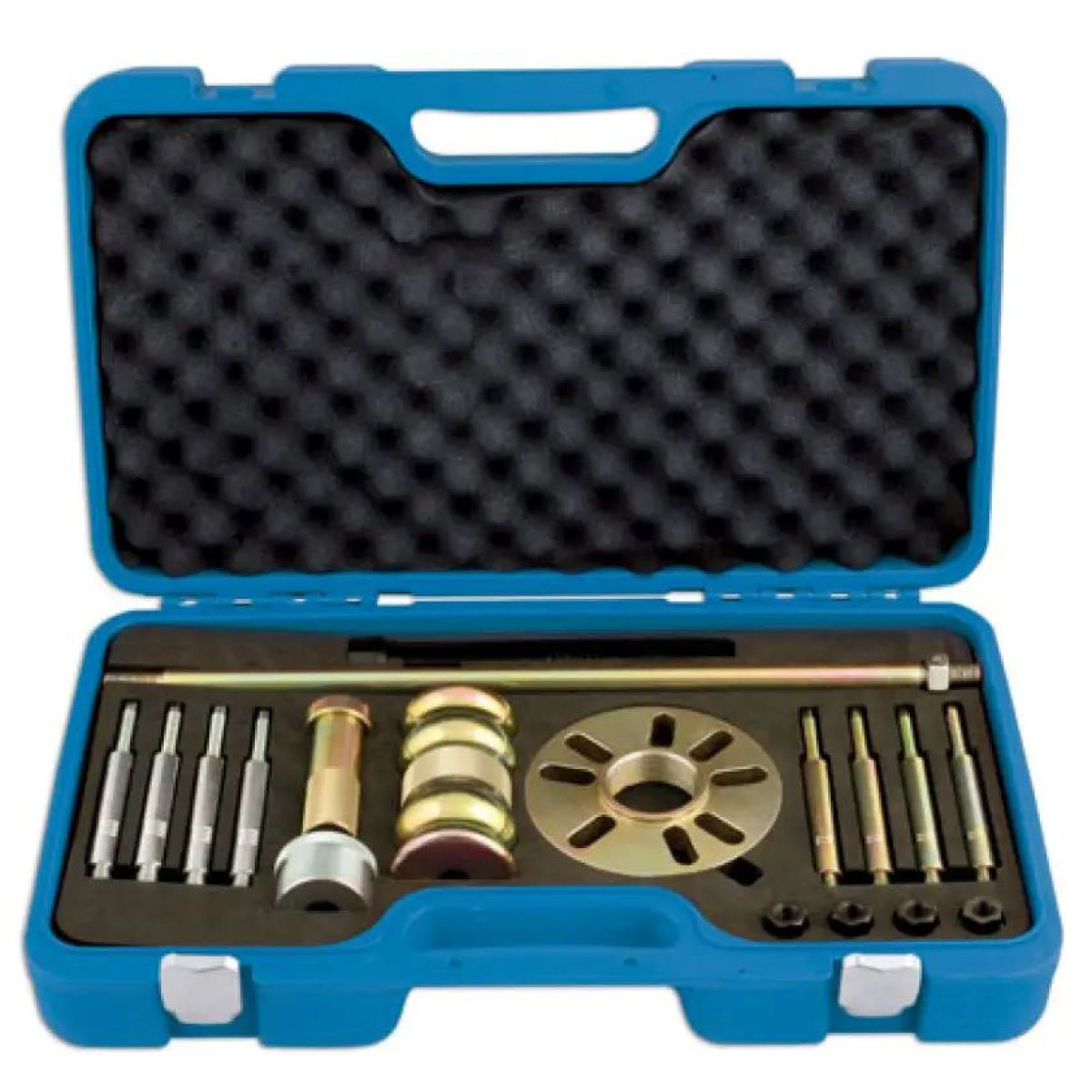

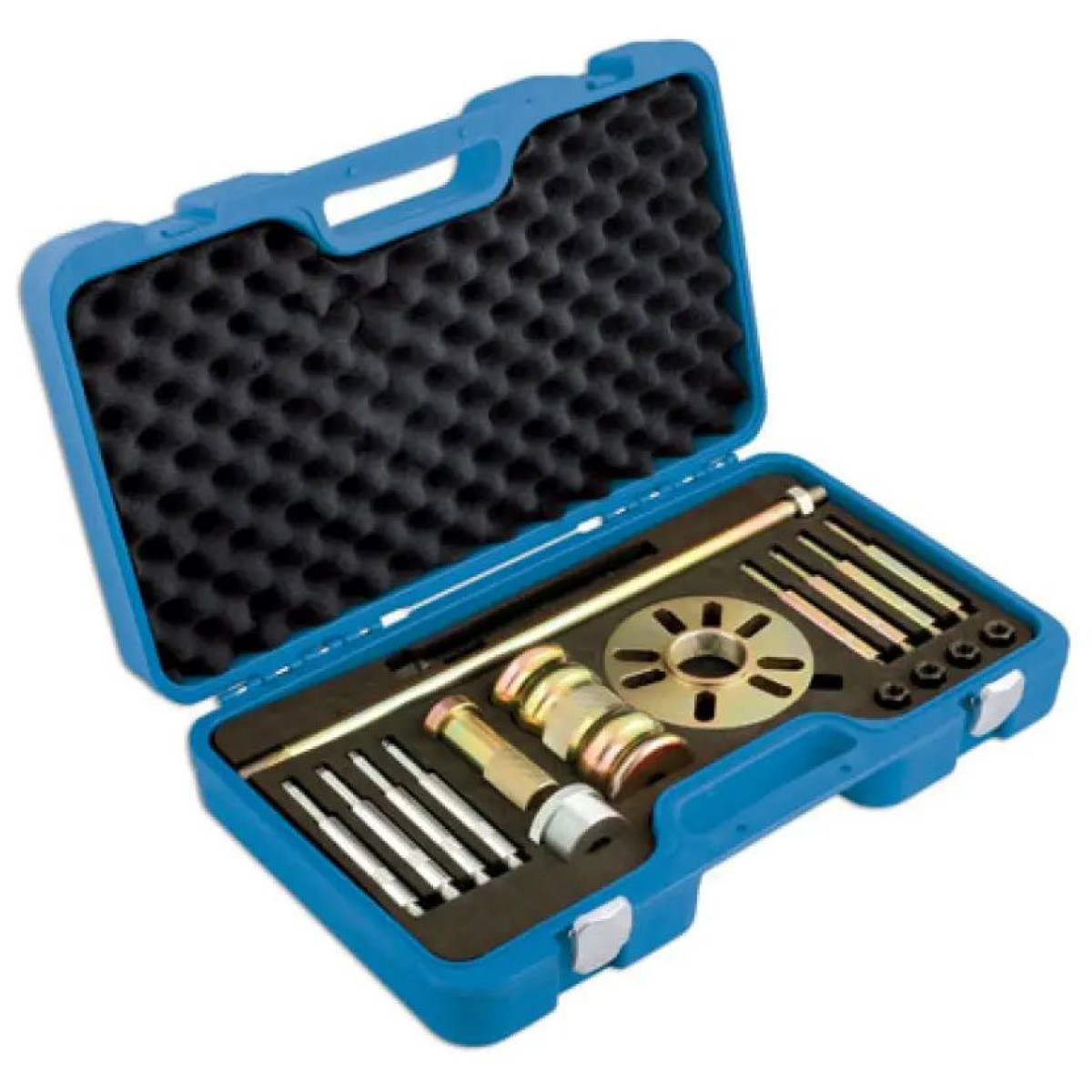

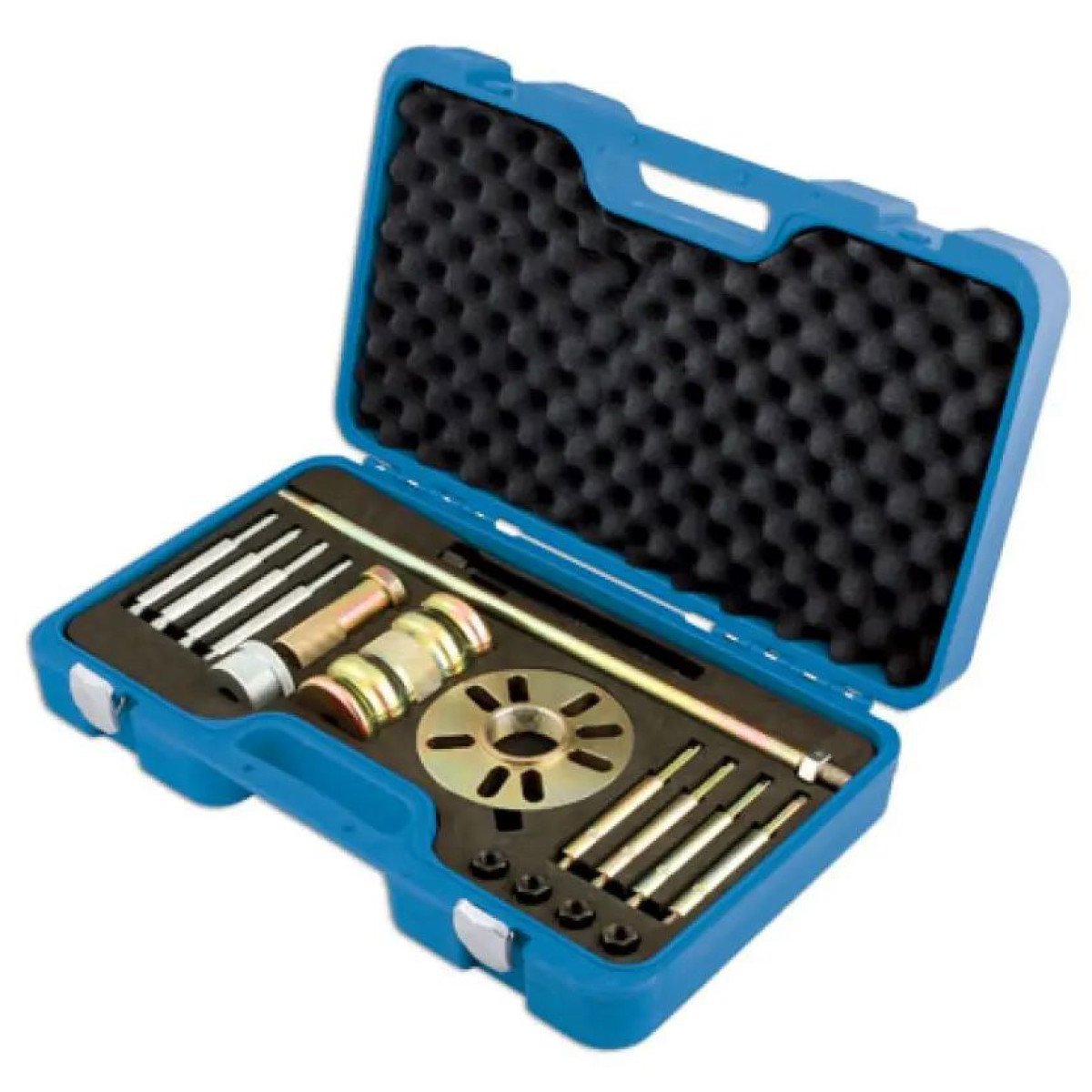

Знімач інерційний маточини та барабанів 90-130mm - QS11240
Універсальний та знімний комплект для знімача маточок, який може витягувати вузли барабана/диска/маточини при використанні методу гвинтового натягу або для завзятих втулок, можна використовувати метод зворотного молотка (4,3 кг). Інструмент також можна використовувати для вилучення карданного валу/шарніру, якщо це необхідно.
Додаткова інформація
Кришки 3/4/5/6 метричних маточок - розміри M12 x 1,5 та M14 x 1,5 Примітка: 3 з 5/3 з 6
Включає вісь із різьбленням для виштовхування півосей та зворотний молоток 4,3 кг
Діапазон розмірів PCD: 90-130 мм
Застосування: Alfa Romeo/Audi/BMW/Citroen/Fiat // Ford/Mazda/Mercedes-Benz/Peugeot/Renault/Seat/Skoda/Vauxhall/Opel/Volkswagen
 |
| A | Центральний силовий гвинт |
| B | Вал зворотного молотока |
| C | Різьбова опора шпильки М14 (набір з 4 штук) |
| D | Різьбова опора шпильки М12 (набір з 4 штук) |
| E | Знімна перемичка |
| F | Ручка зворотного молотоку |
| G | Адаптер - зовнішнє різьблення/ударний молоток |
| H | Вантаж зворотного молотоку 4,3кг |
| J | Гайки (набір із 4 штук) |
| Пластина зйомника відповідатиме ступицям коліс з наступною конфігурацією колісних болтів: 3, 4, 5 або 6. Використовуйте всі чотири різьбові опорні шпильки при роботі з конфігурацією з 4 болтами; для конфігурації з 5 або 6 болтами використовуйте різьбових опорних шпильки, розташованих на відповідній відстані |
 |
| Зверніться до діаграми вище. Перехідник загвинчується в пластину перемички . Встановіть правильні різьбові опорні шпильки () на маточину; має різьблення . |
 |
| Вкрутіть центральний гвинт у перехідник і загвинчуйте, доки кінець не впереться в приводний вал/ШРУС, що підлягає зняттю (ступична гайка повинна бути видалена ). |
 |
| Зберіть компоненти, як показано вище, щоб витягти карданний вал. Гайка кріплення маточини/барабана повинна бути видалена. Потім використовуйте 19-міліметрову головку або гайковий ключ і поверніть натискний гвинт за годинниковою стрілкою, витягнувши маточину/барабан/диск. Точка догляду: різьбова частина центрального гвинта бути змащена високоякісним мастилом на основі дисульфіду молібдену. |
 |
| Зверніться до схеми вище і зберіть, як показано на малюнку. Карданний вал/ШРУС має бути витягнутий. Встановіть вантаж молотка на вал молотка , а потім щільно поверніть вал у перехідник . Затягнути вал |
| Точка догляду: переконайтеся, що вал зворотного молотка , його кріпильна гайка, перехідник і різьбові опорні шпильки та кріпильні гайки надійно закріплені, і в зібраному знімач взагалі немає люфтів. |
