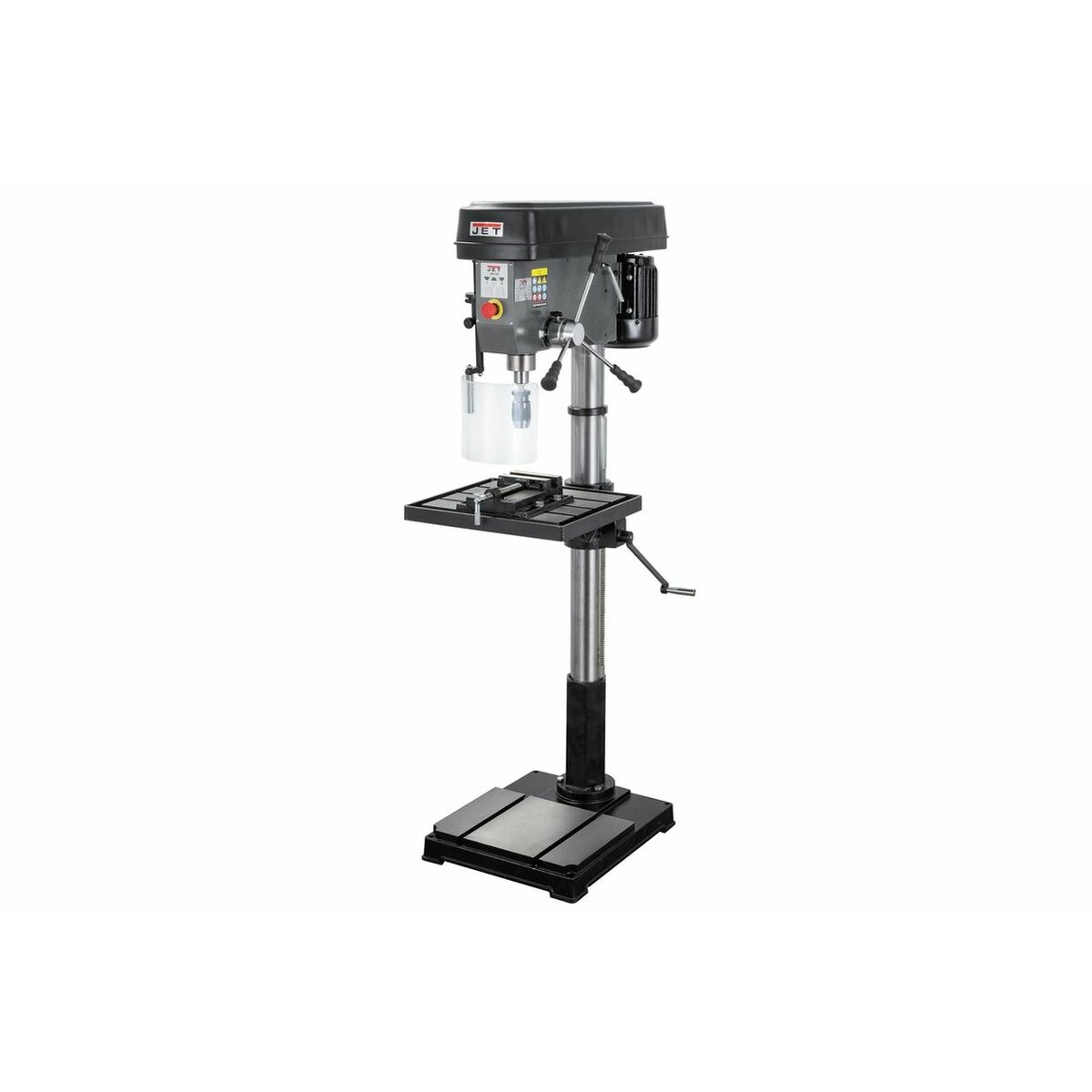

Свердлильний верстат підлоговий 400 В, 0.75 кВт, до 25 мм, МК-3, 12 швидкостей JET JDP-22F

Опис товару

JET JDP-22F - професійний підлоговий свердлильний верстат промислової серії, призначений для регулярного свердління металевих заготовок, виконання ремонтних, слюсарних та серійних виробничих робіт. Модель працює від трифазної мережі 400 В та оснащена асинхронним двигуном потужністю 0.75 кВт.

Верстат дозволяє свердлити отвори діаметром до 25 мм у сталі та до 28 мм у чавуні. Шпиндель з конусом МК-3 має хід пінолі 120 мм та виліт 280 мм. Ремінний привод забезпечує 12 швидкостей обертання в діапазоні 150-2850 об/хв.

Масивна конструкція вагою 164 кг, товстостінна колона діаметром 92 мм, велика чавунна основа та робочий стіл 470 x 415 мм забезпечують стійкість верстата під час роботи. Великий вертикальний робочий простір дозволяє встановлювати заготовки різної висоти.

Для безпечної експлуатації JET JDP-22F обладнаний прозорим захисним екраном з кінцевим вимикачем, блокуванням роботи при відкритій кришці ремінної передачі та аварійним вимикачем грибкового типу.

Свердління сталі до 25 мм та чавуну до 28 мм

JET JDP-22F розрахований на професійне свердління:

• сталі - діаметром до 25 мм;
• чавуну - діаметром до 28 мм.

Шпиндель має конус МК-3, що дозволяє використовувати відповідне професійне свердлильне оснащення.

Основні параметри шпиндельного вузла:

• конус шпинделя - МК-3;
• діаметр пінолі - 40 мм;
• хід пінолі - 120 мм;
• виліт шпинделя - 280 мм.

Збільшений хід пінолі дозволяє виконувати глибше свердління без необхідності часто змінювати положення робочого столу.

12 швидкостей 150-2850 об/хв

Передача обертального моменту від двигуна до шпинделя здійснюється за допомогою клинового ременя через групу шківів.

Передбачено 12 швидкісних режимів:

• мінімальна частота обертання - 150 об/хв;
• максимальна частота обертання - 2850 об/хв;
• кількість швидкостей - 12;
• тип приводу - ремінний.

Широкий діапазон дозволяє підбирати необхідну частоту обертання залежно від діаметра свердла, матеріалу заготовки та характеру виконуваної операції.

Двигун 0.75 кВт та живлення 400 В

JET JDP-22F оснащений асинхронним електродвигуном та розрахований на підключення до трифазної мережі 400 В.

Основні параметри:

• напруга - 400 В;
• потужність двигуна - 0.75 кВт;
• споживана потужність S6 40% - 1 кВт;
• тип двигуна - асинхронний;
• привод - ремінний.

Великий чавунний стіл 470 x 415 мм

Робочий стіл виготовлений з чавуну та має розміри 470 x 415 мм.

Стіл встановлений на колоні діаметром 92 мм і переміщується по вертикалі за допомогою зубчастої рейки. Конструкція дозволяє налаштовувати робочу зону відповідно до висоти заготовки.

Робочий стіл може:

• переміщуватися по висоті;
• повертатися навколо колони на 360 градусів;
• нахилятися вправо до 45 градусів;
• нахилятися вліво до 45 градусів.

За наданими технічними характеристиками на столі передбачено 3 Т-подібні пази шириною 14 мм для встановлення лещат, прихватів та іншого затискного оснащення.

Великий вертикальний робочий простір

Підлогове виконання JET JDP-22F дозволяє працювати з габаритними та високими заготовками.

Максимальні відстані:

• шпиндель-стіл - 690 мм;
• шпиндель-основа - 1220 мм.

При необхідності робочий стіл можна відвести в сторону та встановити велику заготовку безпосередньо на основу верстата.

Масивна чавунна основа

Основа має розмір 465 x 330 мм та виготовлена з чавуну.

На основі передбачено:

• 2 Т-подібні пази;
• ширина Т-подібного паза - 18 мм;
• можливість встановлення заготовок, прихватів та іншого затискного оснащення.

Маса верстата становить 164 кг, що разом з масивною основою та колоною діаметром 92 мм забезпечує стійкість конструкції під час свердління.

Контроль глибини свердління

Хід пінолі шпинделя становить 120 мм.

Для контролю глибини передбачені:

• шкала з міліметровою розміткою;
• шкала з дюймовою розміткою;
• регульований обмежувач глибини свердління.

Обмежувач дозволяє встановити необхідну глибину та повторювати її при серійному свердлінні однакових деталей.

Система безпеки

JET JDP-22F обладнаний комплексом захисних елементів для безпечнішої роботи оператора.

Передбачені:

• прозорий захисний екран робочої зони;
• кінцевий вимикач захисного екрана;
• захисний вимикач кришки ремінної передачі;
• блокування запуску при відкритій кришці ремінного механізму;
• аварійний вимикач грибкового типу.

Застосування

JET JDP-22F підходить для:

• свердління сталі;
• свердління чавуну;
• обробки металевих заготовок;
• роботи з великими та високими деталями;
• серійного свердління;
• слюсарних робіт;
• ремонтних операцій;
• виготовлення деталей;
• професійних майстерень;
• СТО;
• ремонтних підприємств;
• виробничих ділянок.

Переваги

• Професійний верстат промислової серії
• Підлогове виконання
• Трифазне живлення 400 В
• Асинхронний двигун 0.75 кВт
• Свердління сталі до 25 мм
• Свердління чавуну до 28 мм
• Конус шпинделя МК-3
• 12 швидкостей шпинделя
• Діапазон 150-2850 об/хв
• Ремінний привод
• Хід пінолі 120 мм
• Виліт шпинделя 280 мм
• Великий чавунний стіл 470 x 415 мм
• Поворот столу навколо колони на 360 градусів
• Нахил столу вправо та вліво до 45 градусів
• Регулювання столу по висоті
• Колона діаметром 92 мм
• Масивна чавунна основа
• Т-подібні пази на столі та основі
• Регульований обмежувач глибини
• Великий вертикальний робочий простір
• Захисний екран з кінцевим вимикачем
• Блокування при відкритій кришці ремінної передачі
• Аварійний вимикач

Характеристики

• Бренд: JET
• Модель: JDP-22F
• Тип: вертикально-свердлильний верстат
• Виконання: підлогове
• Напруга: 400 В
• Тип двигуна: асинхронний
• Потужність двигуна: 0.75 кВт
• Споживана потужність S6 40%: 1 кВт
• Максимальний діаметр свердління сталі: 25 мм
• Максимальний діаметр свердління чавуну: 28 мм
• Частота обертання шпинделя: 150-2850 об/хв
• Кількість швидкостей шпинделя: 12
• Тип приводу: ремінний
• Конус шпинделя: МК-3
• Діаметр пінолі: 40 мм
• Хід пінолі шпинделя: 120 мм
• Виліт шпинделя: 280 мм
• Відстань шпиндель-стіл: 690 мм
• Відстань шпиндель-основа: 1220 мм
• Діаметр колони: 92 мм
• Розмір робочого столу: 470 x 415 мм
• Нахил столу вправо: 45 градусів
• Нахил столу вліво: 45 градусів
• Поворот столу навколо колони: 360 градусів
• Кількість Т-подібних пазів столу: 3
• Розмір Т-подібного паза столу: 14 мм
• Розмір основи: 465 x 330 мм
• Кількість Т-подібних пазів основи: 2
• Розмір Т-подібного паза основи: 18 мм
• Автоподача: немає
• Автореверс: немає
• Пристрій подачі СОЖ: немає
• Довжина: 855 мм
• Ширина: 575 мм
• Висота: 1695 мм
• Маса: 164 кг
• Розміри упаковки: 900 x 500 x 1820 мм
• Маса в упаковці: 168 кг
