Свердлильний верстат підлоговий 230 В, 1 кВт, МК-2/B16, до 16 мм, 16 швидкостей JET JDP-17-230 - JDP-17-230

Свердлильний верстат підлоговий 230 В, 1 кВт, МК-2/B16, до 16 мм, 16 швидкостей JET JDP-17-230

Опис товару

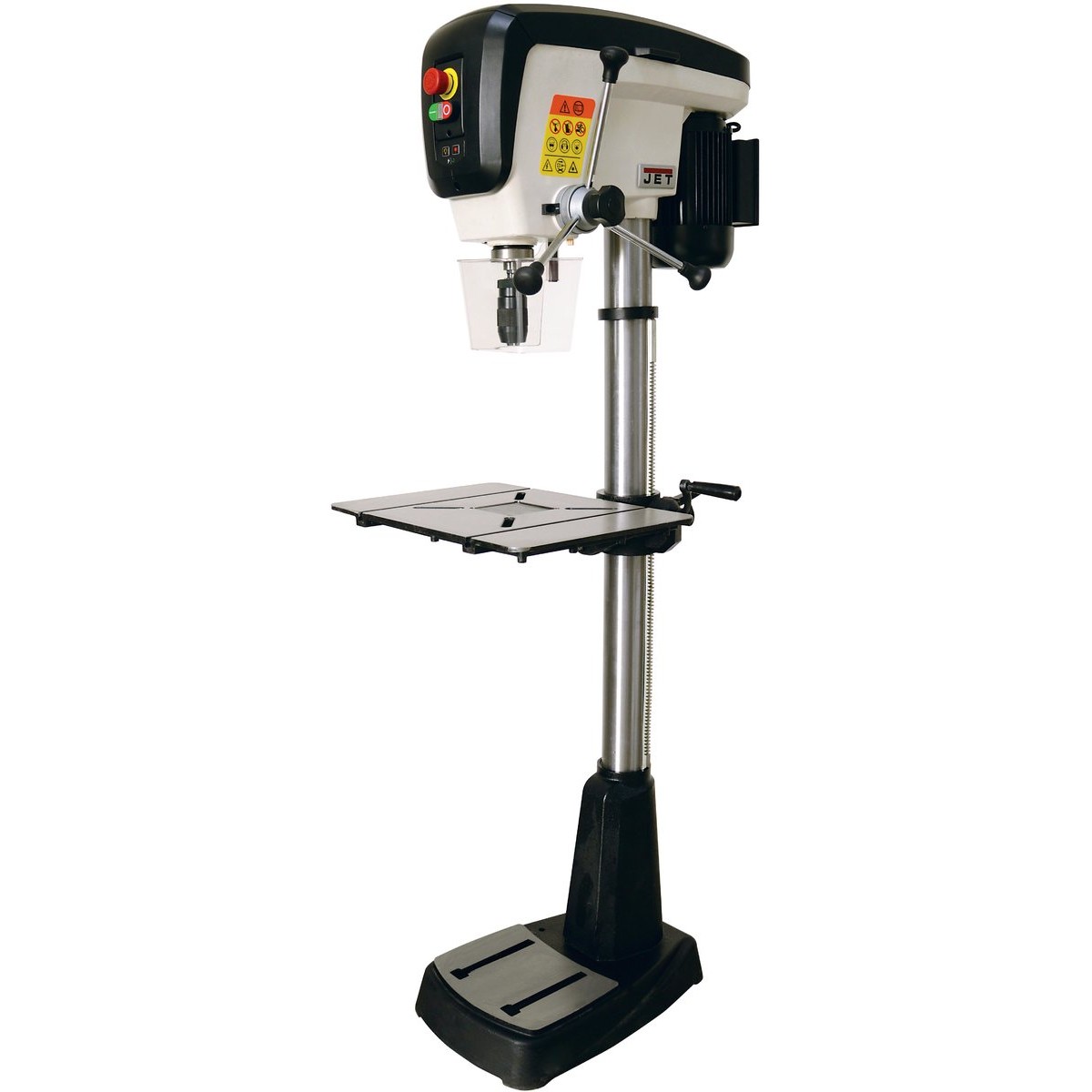

JET JDP-17-230 - професійний підлоговий свердлильний верстат, конструкція якого оптимізована для роботи в столярних і деревообробних майстернях. Модель відрізняється великим робочим столом, збільшеним до 127 мм ходом пінолі, 16 швидкостями шпинделя, лазерним покажчиком осі свердління та LED-підсвічуванням робочої зони.

Верстат працює від однофазної мережі 230 В. Споживана потужність двигуна становить 1 кВт, вихідна - 0.55 кВт. Шпиндель має конус МК-2 та посадку патрона B16. Штатний ключовий патрон дозволяє затискати свердла діаметром до 16 мм.

Частота обертання шпинделя регулюється в діапазоні 180-2900 об/хв. Передбачено 16 швидкостей, які встановлюються перестановкою двох приводних ременів. Такий діапазон дозволяє підбирати режим роботи відповідно до діаметра свердла та матеріалу заготовки.

JET JDP-17-230 орієнтований насамперед на деревообробку, але конструкція верстата дозволяє свердлити також метал, пластик та інші матеріали з використанням відповідного оснащення і режиму роботи.

Збільшений хід пінолі 127 мм

Одна з важливих особливостей JDP-17-230 - хід пінолі шпинделя 127 мм.

Повний хід пінолі виконується за один оберт штурвала. Це особливо зручно при свердлінні глибоких отворів та роботі з товстими дерев'яними заготовками.

Основні параметри шпиндельного вузла:

• хід пінолі - 127 мм;
• виліт шпинделя - 215 мм;
• конус шпинделя - МК-2;
• посадка патрона - B16;
• максимальний діаметр затиску свердла - 16 мм.

16 швидкостей 180-2900 об/хв

Верстат оснащений ремінною системою регулювання частоти обертання.

Передбачено:

• 16 швидкостей шпинделя;
• діапазон частоти обертання - 180-2900 об/хв;
• регулювання перестановкою ременів;
• два приводних ремені;
• швидке регулювання натягу одного з ременів.

Один з ременів оснащений роликом-натягувачем з фіксатором барашкового типу, що спрощує переналаштування приводу.

Великий робочий стіл 356 x 483 мм

JET JDP-17-230 оснащений масивним чавунним столом розміром 356 x 483 мм. Велика робоча поверхня зручна для встановлення габаритних, але відносно легких дерев'яних деталей.

На столі передбачені:

• 2 Т-подібні пази для встановлення лещат;
• прорізи для фіксації заготовок струбцинами;
• змінна вставка в центральній частині;
• регулювання висоти змінної вставки;
• регулювання столу по висоті;
• зубчасто-рейковий механізм підйому;
• поворот столу;
• нахил столу до 90 градусів.

Можливість встановлення столу під великим кутом особливо корисна для фіксації довгих заготовок у вертикальному положенні.

Змінна центральна вставка

У центральній частині робочого столу передбачений квадратний отвір зі змінною вставкою з м'якого матеріалу.

Вставка зручна при наскрізному свердлінні: свердло після проходження заготовки входить у змінний матеріал, а не в чавунну поверхню столу.

Положення вставки можна регулювати по висоті.

Контроль глибини свердління

Механізм подачі оснащений лімбом для контролю глибини. Поворотом кільцевої муфти можна встановити обмеження ходу пінолі.

Це дозволяє:

• контролювати глибину отвору;
• встановлювати необхідний хід свердла;
• виконувати серію отворів однакової глибини;
• швидко переналаштовувати верстат під різні операції.

Лазерний покажчик та LED-підсвічування

Для точного позиціонування заготовки JET JDP-17-230 обладнаний лазерним покажчиком осі свердління.

Лазер спрощує суміщення свердла з попередньо нанесеною розміткою.

LED-підсвічування забезпечує додаткове освітлення робочої області, що особливо зручно при роботі в умовах недостатнього зовнішнього освітлення.

Великий робочий простір

Підлогова конструкція дозволяє використовувати верстат для обробки габаритних та довгих деталей.

Основні розміри робочої зони:

• відстань шпиндель-стіл - до 763 мм;
• відстань шпиндель-основа - до 1194 мм;
• виліт шпинделя - 215 мм.

Робочий стіл можна регулювати по висоті та повертати, звільняючи простір для високих заготовок.

Застосування

JET JDP-17-230 підходить для:

• професійних столярних майстерень;
• деревообробних виробництв;
• меблевих майстерень;
• свердління великих дерев'яних заготовок;
• наскрізного та глибокого свердління;
• свердління отворів заданої глибини;
• роботи з довгими заготовками;
• свердління металу та пластику відповідним оснащенням;
• ремонтних та виробничих робіт.

Переваги

• Професійне підлогове виконання
• Живлення 230 В
• Споживана потужність 1 кВт
• Вихідна потужність 0.55 кВт
• Максимальний діаметр затиску свердла 16 мм
• Конус шпинделя МК-2
• Посадка патрона B16
• Збільшений хід пінолі 127 мм
• Виліт шпинделя 215 мм
• 16 швидкостей
• Діапазон 180-2900 об/хв
• Ремінне регулювання швидкості
• Великий чавунний стіл 356 x 483 мм
• 2 Т-подібні пази
• Прорізи для фіксації струбцинами
• Змінна центральна вставка
• Регулювання висоти вставки
• Регулювання столу по висоті
• Нахил робочого столу до 90 градусів
• Поворотний робочий стіл
• Регульований обмежувач глибини
• Контроль глибини по лімбу
• Лазерний покажчик осі свердління
• LED-підсвічування робочої області

Характеристики

• Бренд: JET
• Модель: JDP-17-230
• Тип: вертикально-свердлильний верстат
• Виконання: підлогове
• Напруга: 230 В
• Споживана потужність двигуна: 1 кВт
• Вихідна потужність двигуна: 0.55 кВт
• Частота обертання шпинделя: 180-2900 об/хв
• Кількість швидкостей: 16
• Регулювання швидкості: перестановкою ременів
• Конус шпинделя: МК-2
• Посадка патрона: B16
• Максимальний діаметр затиску свердла: 16 мм
• Хід пінолі шпинделя: 127 мм
• Виліт шпинделя: 215 мм
• Відстань шпиндель-стіл: 763 мм
• Відстань шпиндель-основа: 1194 мм
• Розмір робочого столу: 356 x 483 мм
• Кут нахилу робочого столу: до 90 градусів
• Поворотний робочий стіл: так
• Кількість Т-подібних пазів столу: 2
• Змінна центральна вставка: так
• Регулювання висоти вставки: так
• Лазерний покажчик: так
• LED-підсвічування: так
• Обмежувач глибини свердління: регульований
• Довжина: 723 мм
• Ширина: 483 мм
• Висота: 1679 мм
• Маса: 86 кг
• Розміри упаковки за наданими даними: 1475 x 620 x 145.3 мм
• Маса в упаковці: 94.4 кг
